铃木Baleno家用小型轿车外观结构三维数模

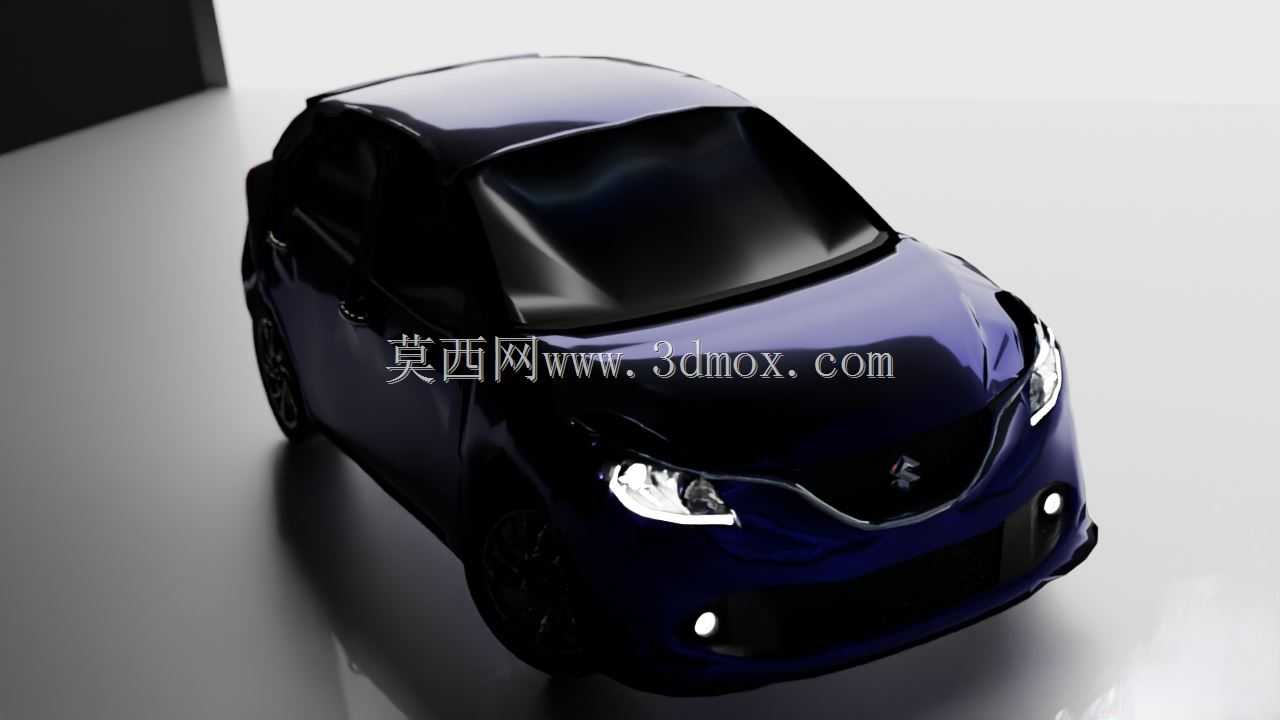

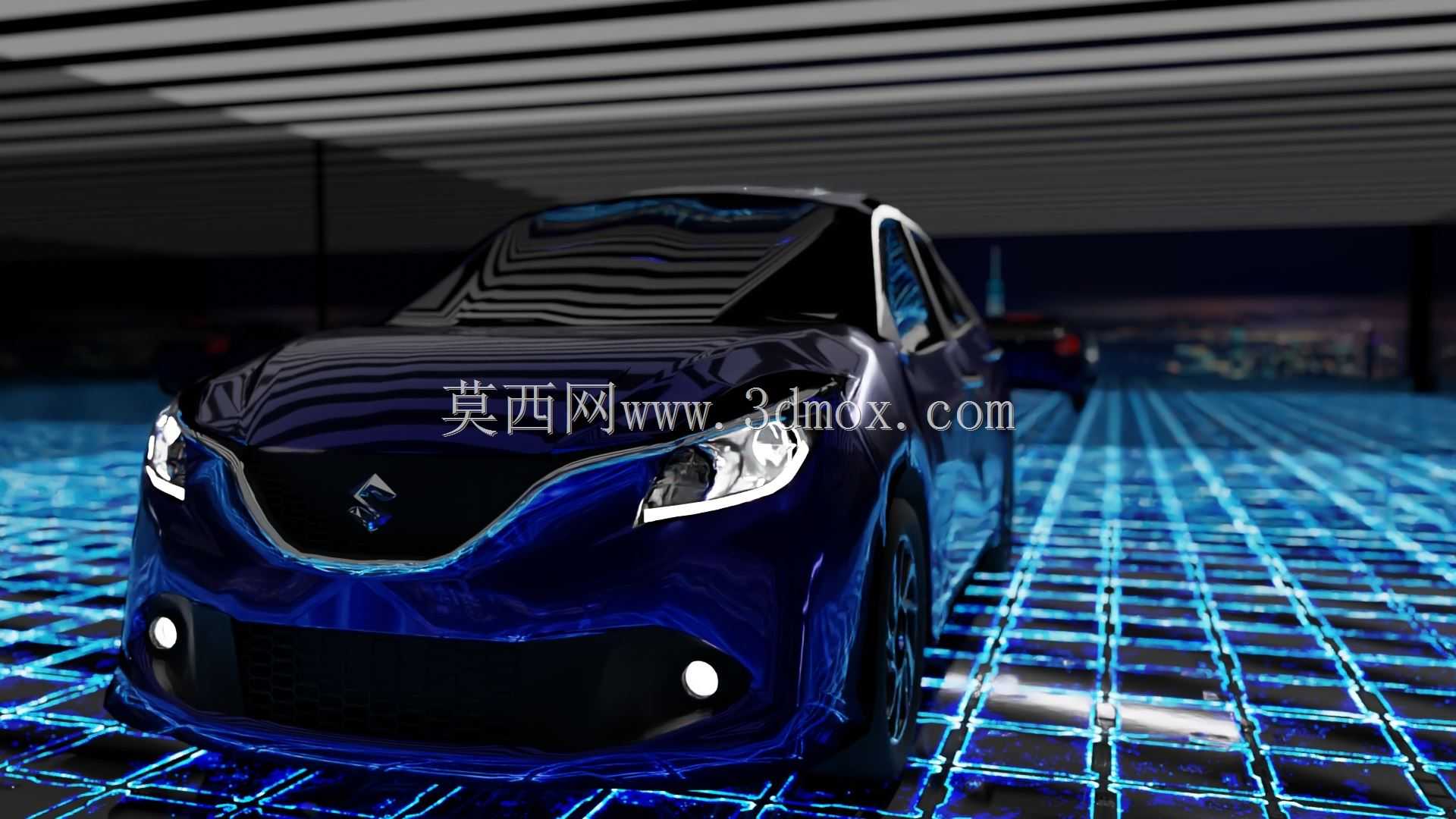

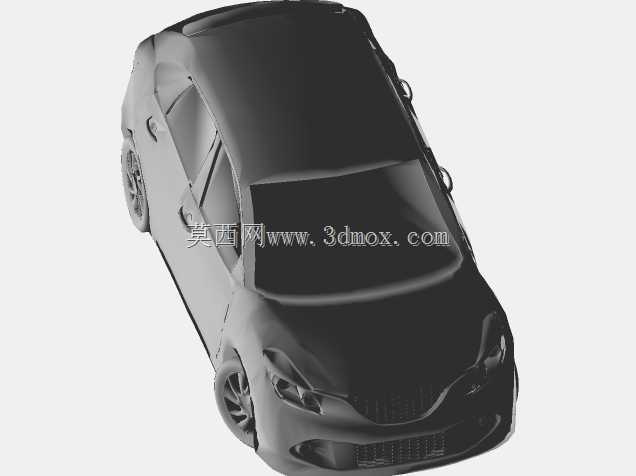

　　该三维数模还原了小型家用两厢轿车的完整外观结构，覆盖前脸进气格栅、大灯组、前保险杠雾灯区域、侧围车门、外后视镜、车顶线条、后尾门、后保险杠等全部外覆盖件的曲面造型，可用于汽车造型评审、外饰件开发前期的方案验证环节。在汽车造型开发流程中，这类外饰数模是油泥模型扫描后逆向建模的基础参照，能够帮助结构工程师快速确认外饰件的分缝边界，校核翼子板与前门、前门与后门、侧围与尾门之间的间隙面差，避免后期模具开发阶段出现分缝不合理、装配干涉的问题。数模中还原的前脸大灯组造型，包含近远光灯腔体、日间行车灯灯带的轮廓结构，可直接用于灯具开发部门做灯腔内部结构的初步布局，确认灯具安装点与翼子板、前保险杠的安装匹配关系，前保险杠上的雾灯安装位、

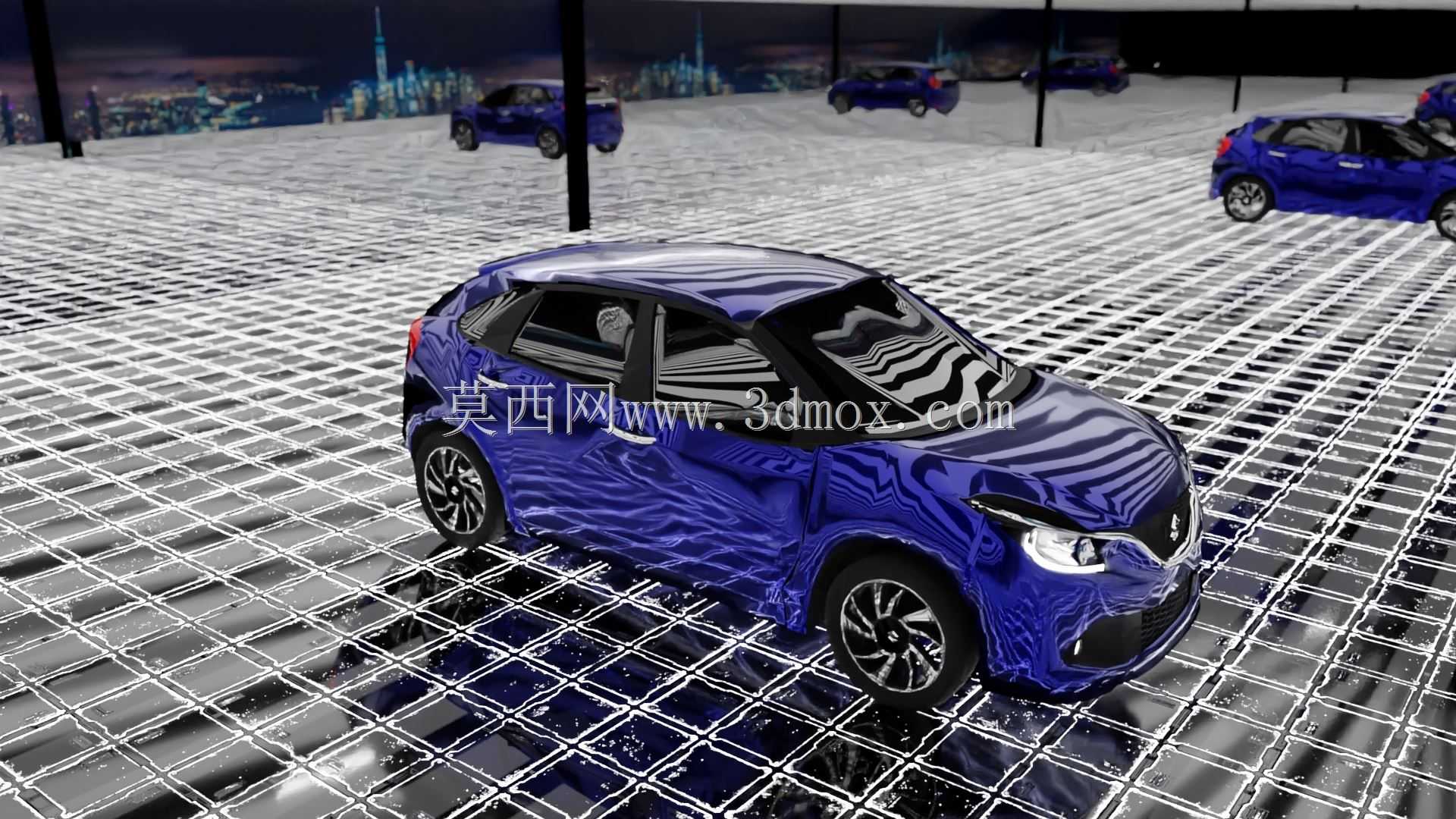

　　下进气格栅的网格结构，也能为前端模块的散热开孔设计提供边界参考，校核冷凝器、散热器与前保险杠进气口的对风角度，保障低速行驶时的散热效率。车身侧面的曲面过渡从A柱下沿延伸至C柱收尾，还原了小型两厢车的溜背式车顶线条，侧围上的腰线从大灯尾部一直贯穿至尾灯组，这类特征线的曲率还原精度，直接影响外覆盖件冲压成型时的板材延展率，工程师可依托该数模做外板件的冲压工艺性初步分析，判断腰线位置是否存在冲压负角，提前调整曲面曲率以降低冲压开裂、起皱的风险。车门部分的数模还原了门把手安装位、车窗玻璃升降的轮廓边界，外后视镜的安装底座与三角窗区域的匹配关系也做了完整呈现，可用于校核外后视镜的视野范围，确认驾驶员侧外后视镜是否满足国标要求的外视野覆盖角度，

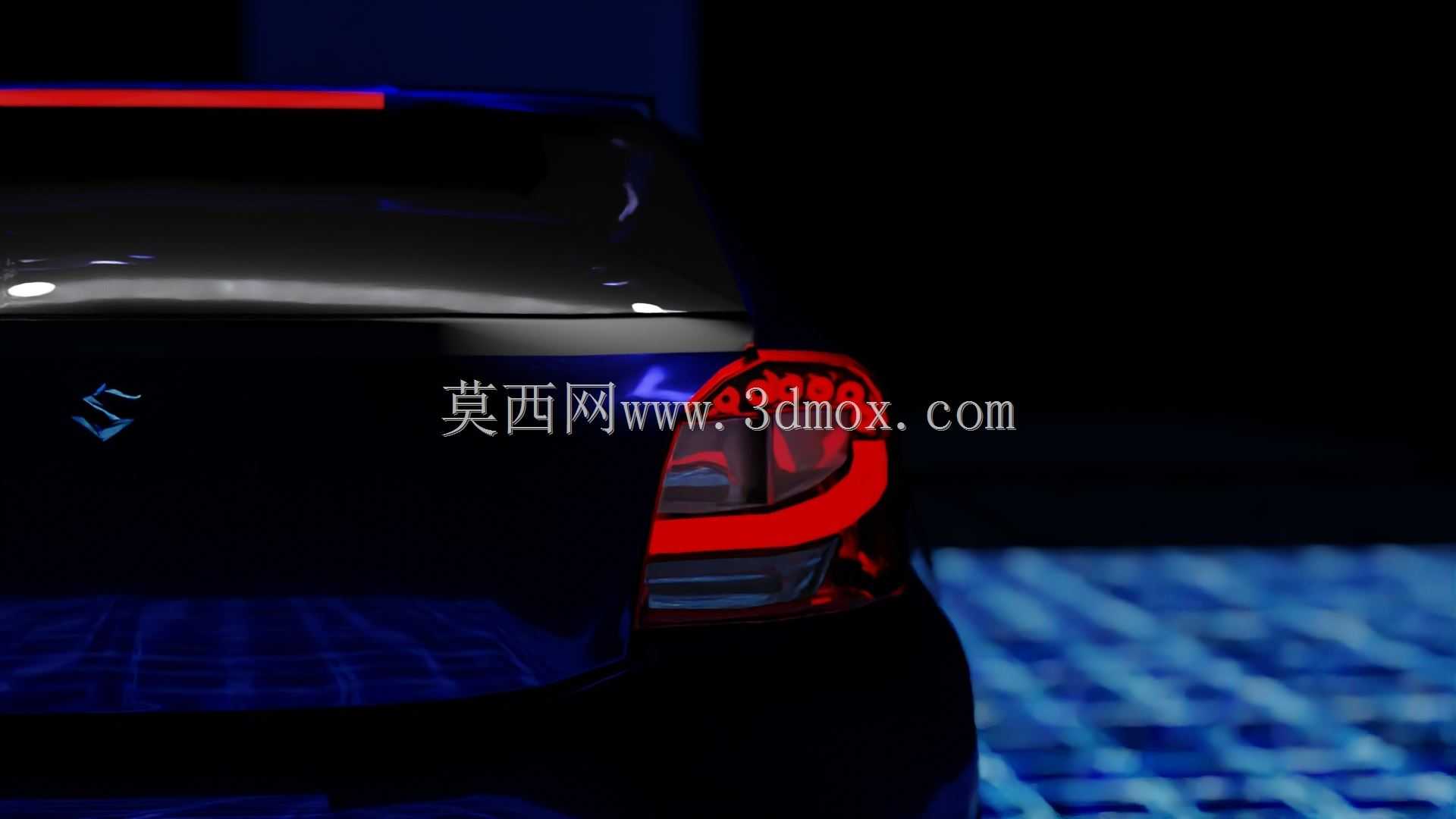

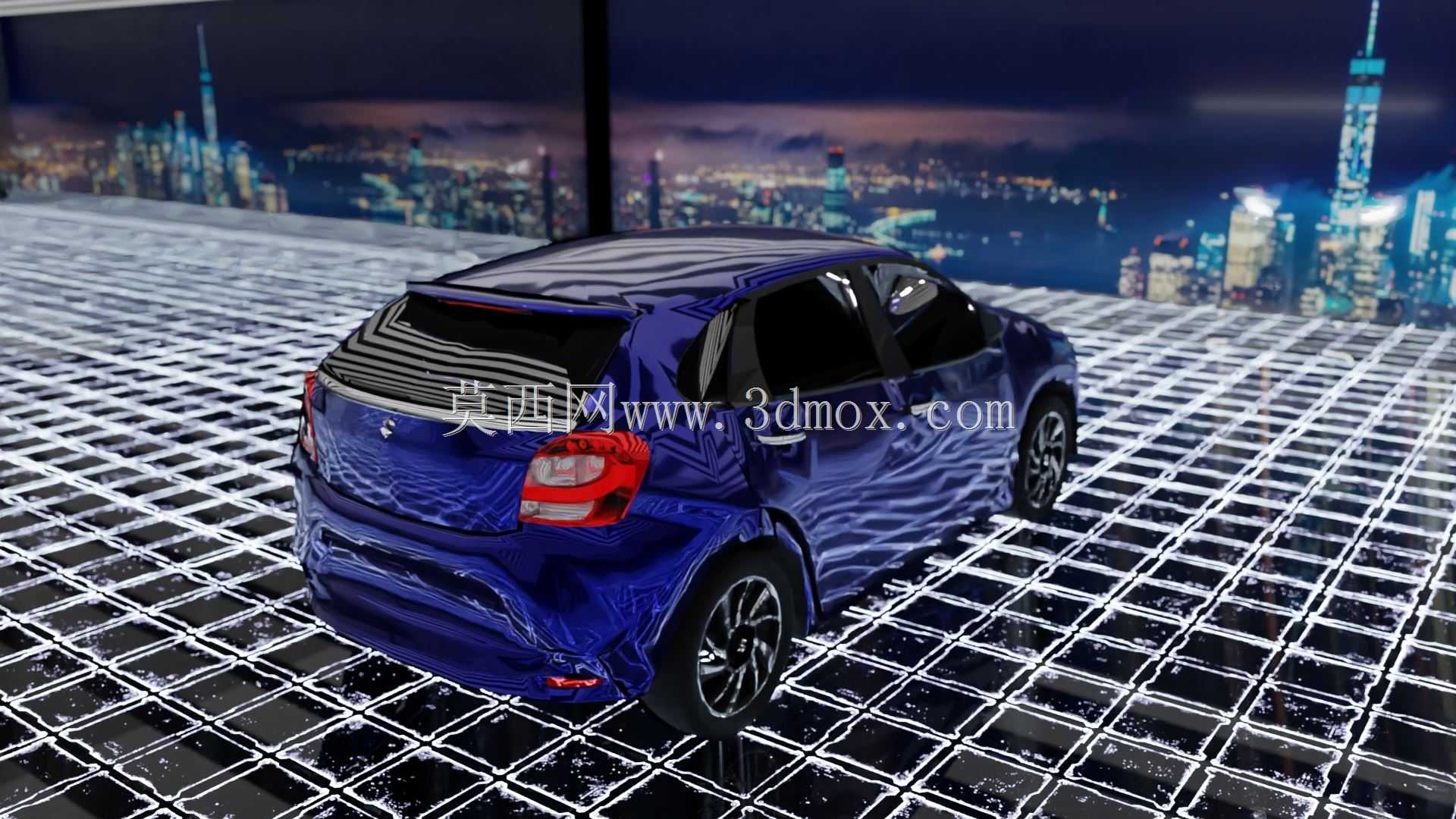

　　同时为后视镜的折叠运动轨迹做干涉检查，避免车门开启、后视镜折叠时与车门板发生磕碰。车顶部分还原了小型车顶扰流板的造型结构，后保险杠上的倒车雷达安装位、后反光条的安装槽也有明确的结构体现，可用于倒车雷达探头的布置仿真，确认探头的探测角度覆盖范围，避免后保险杠造型遮挡雷达探测波束。在整车总布置环节，该外饰数模可作为整车边界的参照，帮助底盘工程师确认轮拱与轮胎的运动间隙，校核满载工况下轮胎跳动时与翼子板、轮眉的安全距离，避免转向、颠簸工况下轮胎与车身发生剐蹭；同时也能为内外饰的匹配设计提供外边界参考，确认车门内饰板与外板之间的空腔宽度，为玻璃升降器、门锁机构、车门线束的布置预留足够的安装空间。对于汽车后市场改装领域，

　　该数模可用于外观改装套件的开发设计，比如小包围、尾翼、车身拉花的定位设计，依托准确的外曲面数据，改装件可以做到与原车曲面完美贴合，减少后期试装打磨的工作量。数模的曲面构建遵循汽车外饰A级曲面的构建逻辑，相邻曲面之间的曲率连续符合量产车的外饰面要求，没有明显的曲面折痕、曲率突变问题，可直接导入各类三维软件做后续的结构细化，不需要对基础曲面做大量的修复调整，能够大幅缩短外饰开发前期的建模周期。
