单座钢管车架竞技赛车结构设计

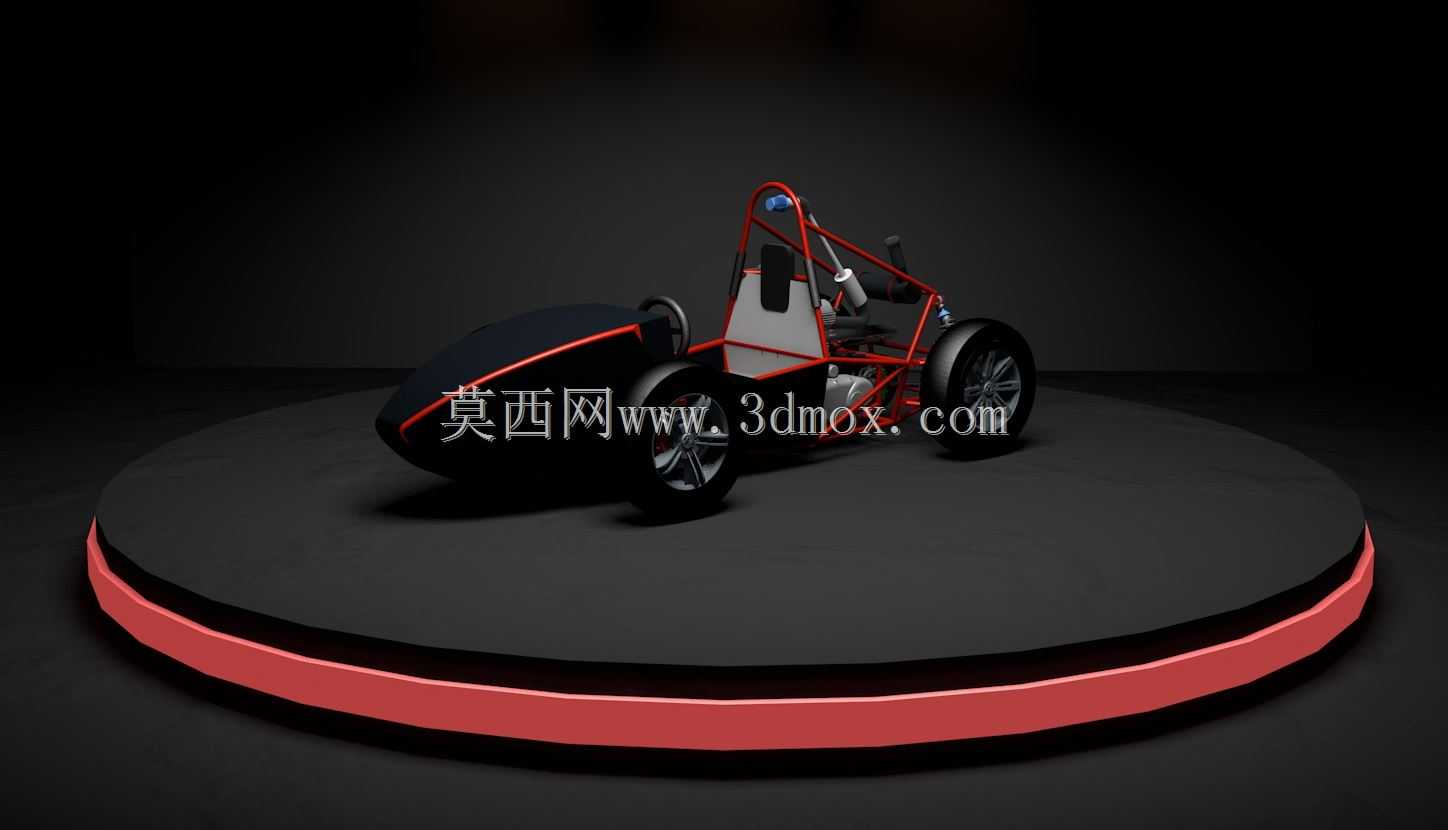

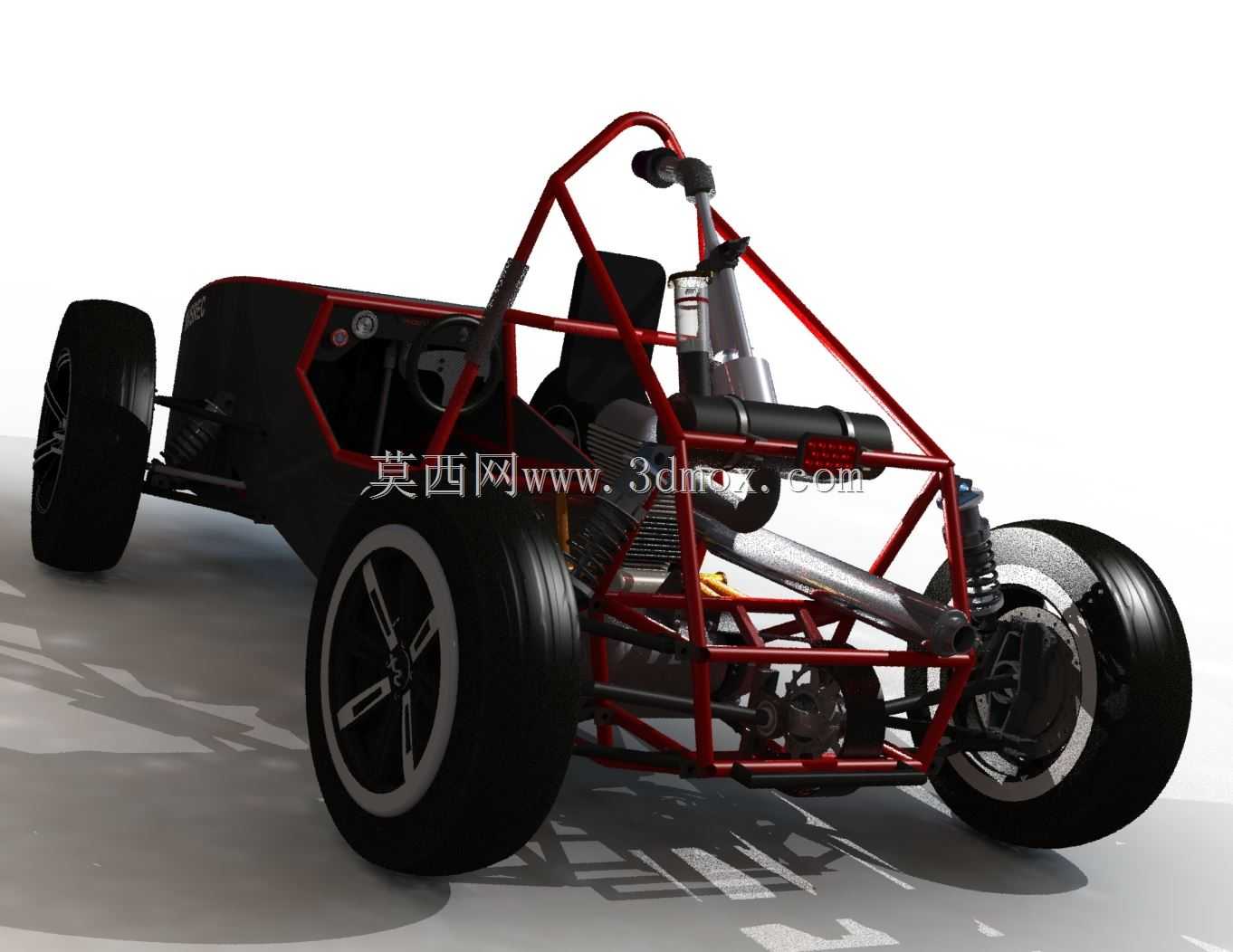

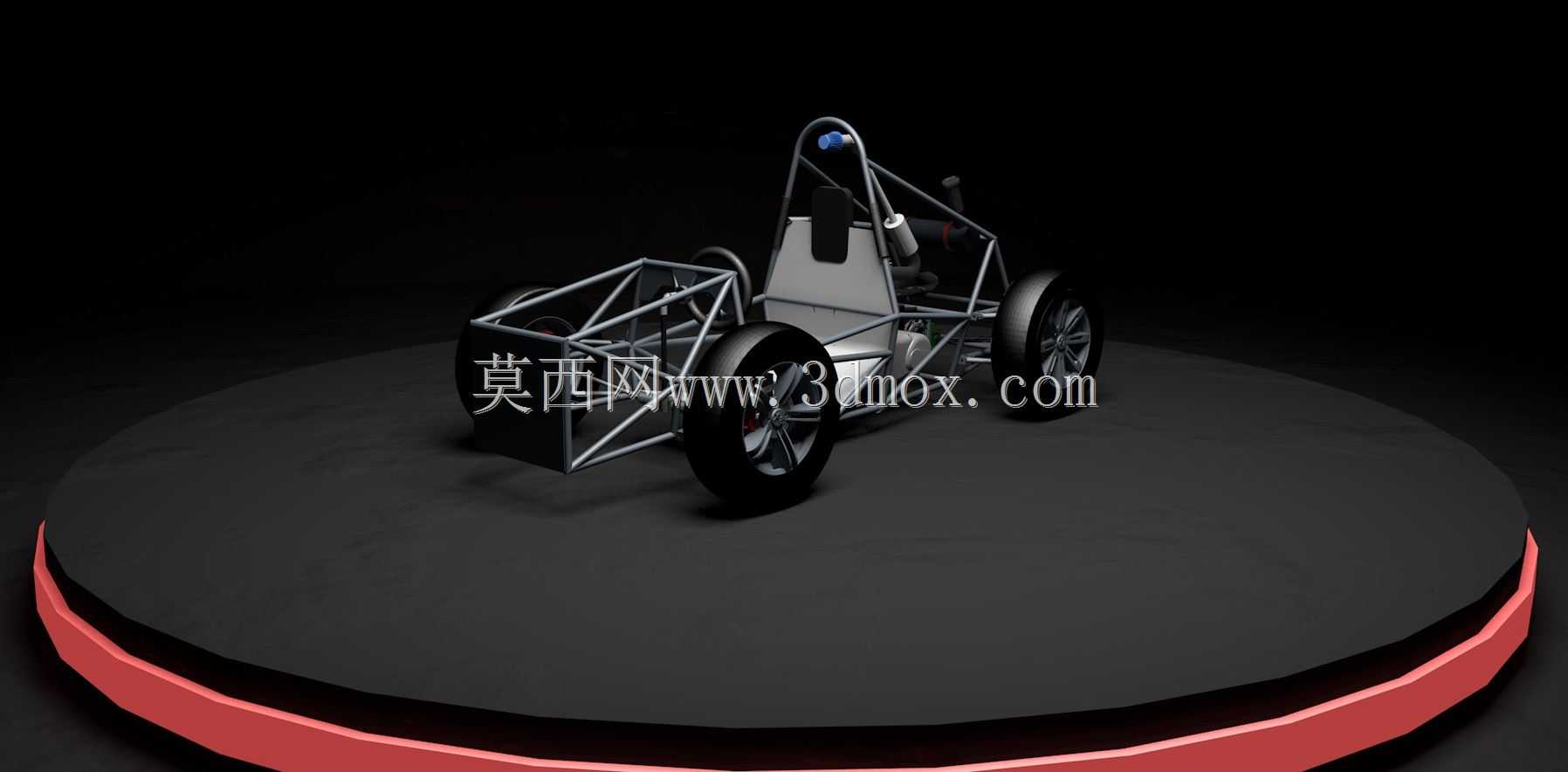

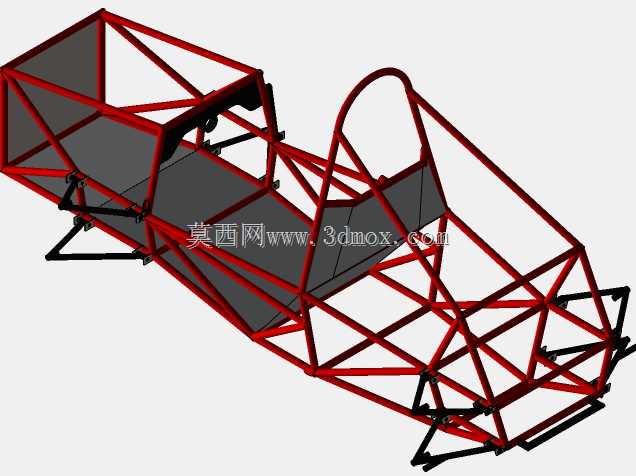

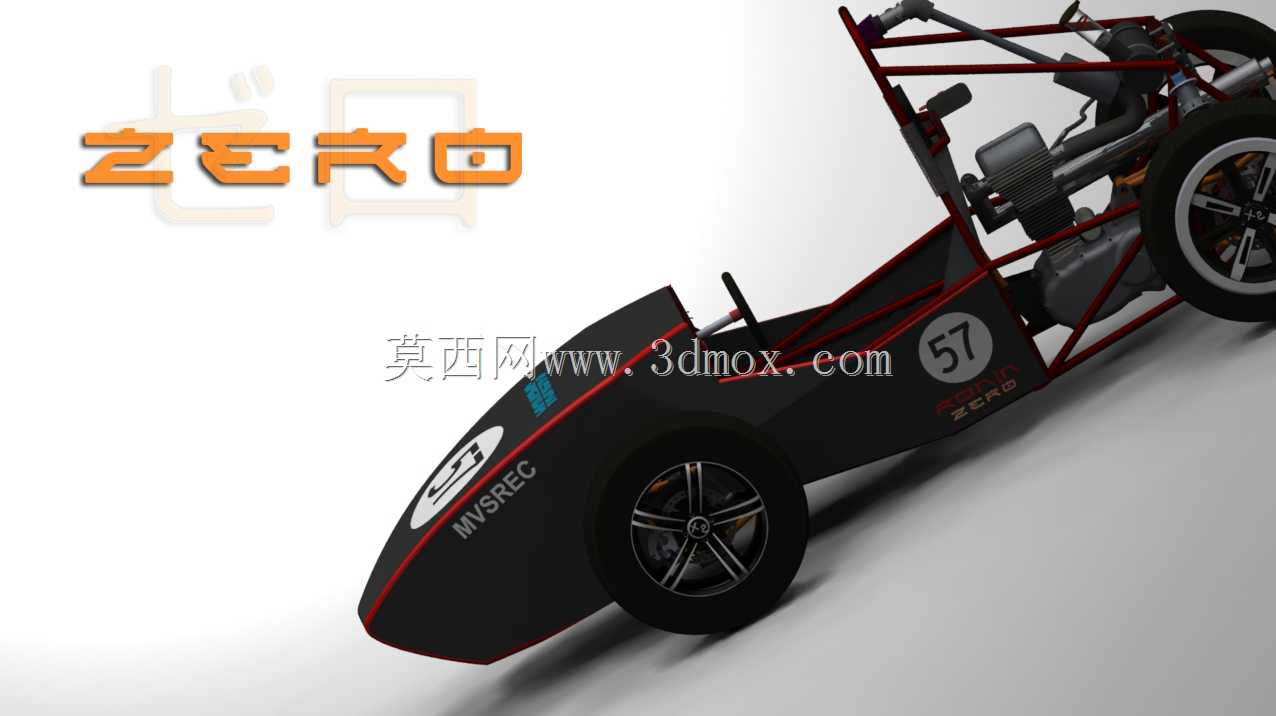

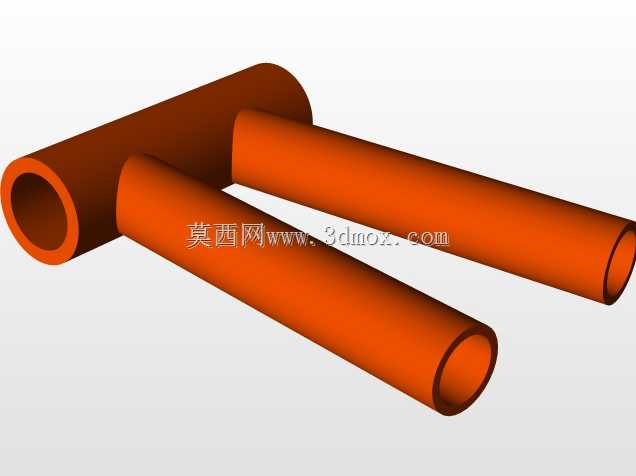

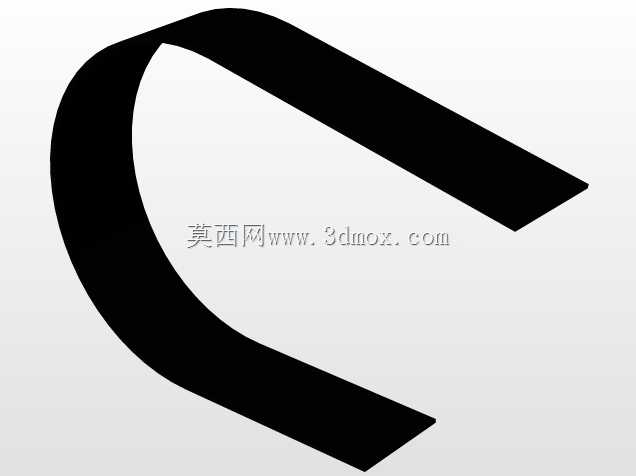

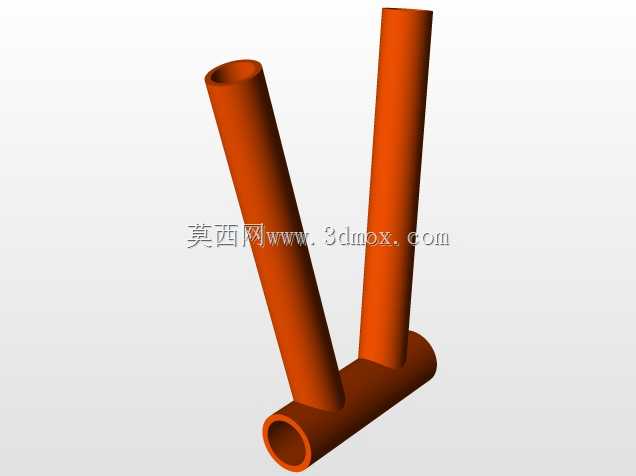

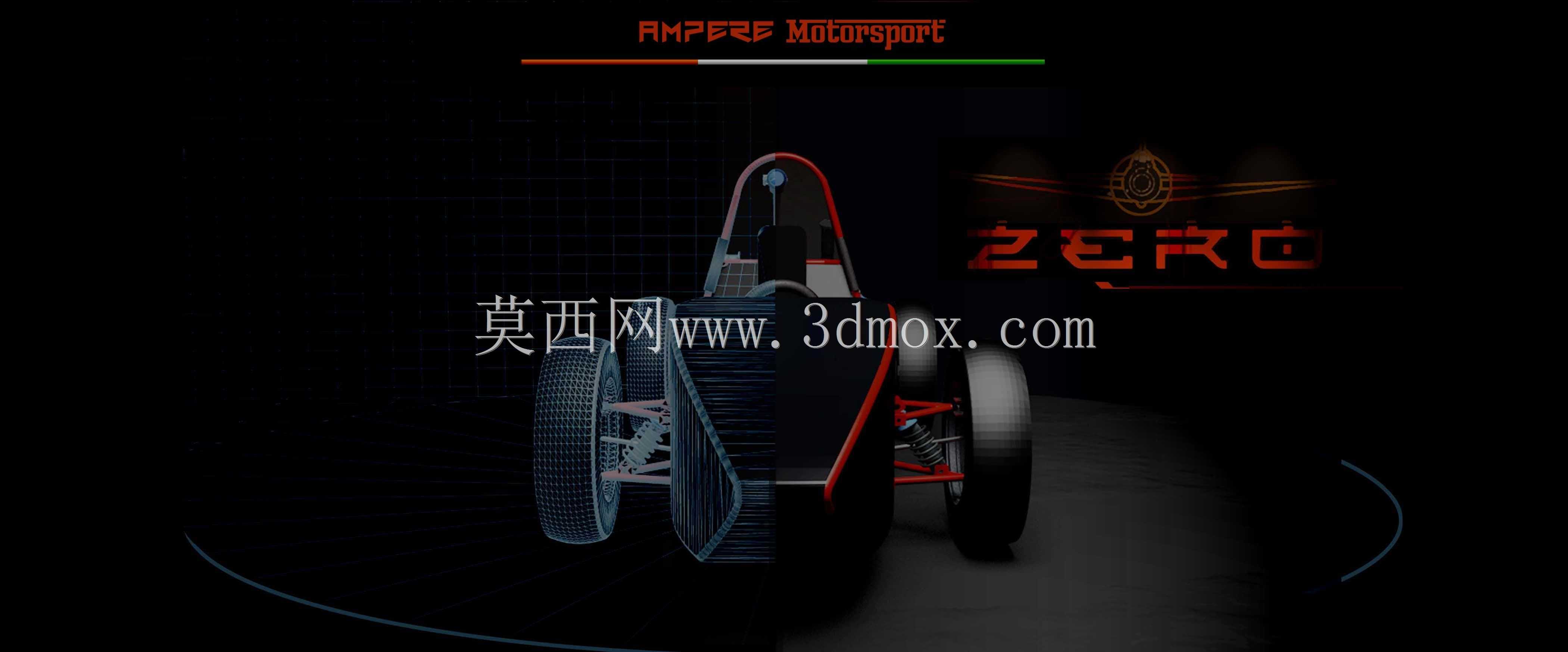

　　该款单座钢管结构竞技赛车的三维结构设计，核心围绕小型场地竞速赛事的实际使用需求展开，整体采用外露空间桁架式钢管车架作为承载主体，摒弃了传统量产车的承载式车身结构，从结构选型阶段就优先考虑整备质量控制、碰撞形变吸能以及改装维护的便捷性。车架主体采用圆形合金钢管拼接焊接成型，主环结构位于驾驶舱后方，兼顾防滚保护与动力总成安装支撑功能，前舱区域的钢管桁架直接衔接转向机构与前悬安装点，所有杆件的走向均经过受力路径优化，避免出现应力集中的锐角衔接结构，在保证扭转刚度满足场地竞速侧向G值承载要求的前提下，尽可能削减非受力区域的管材用量，控制整体车架重量。

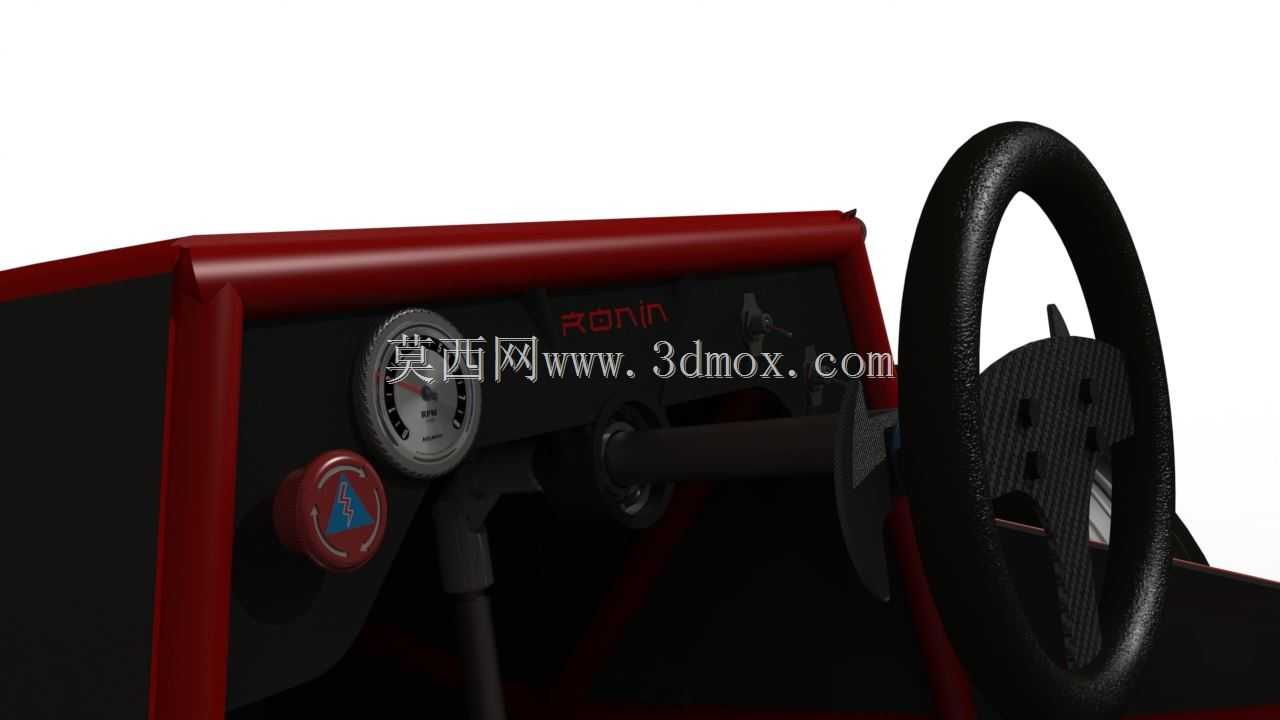

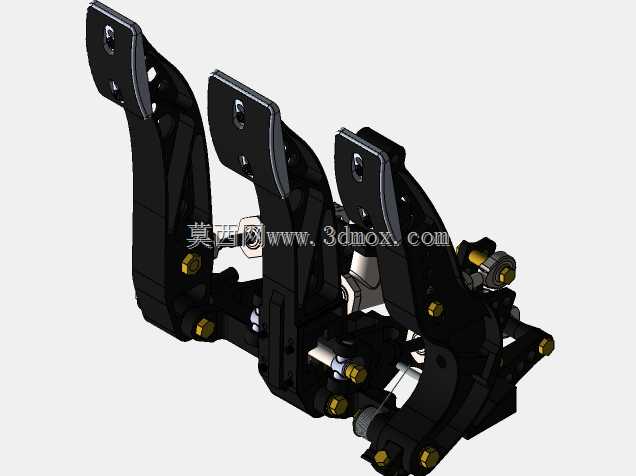

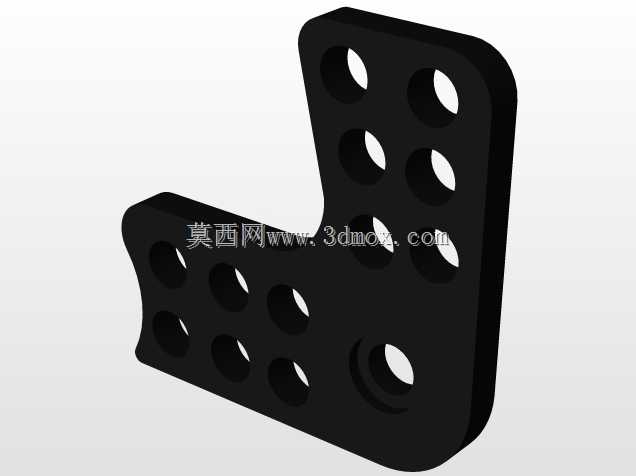

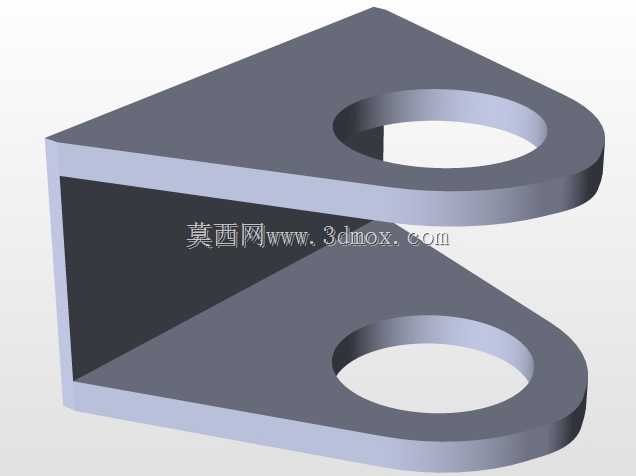

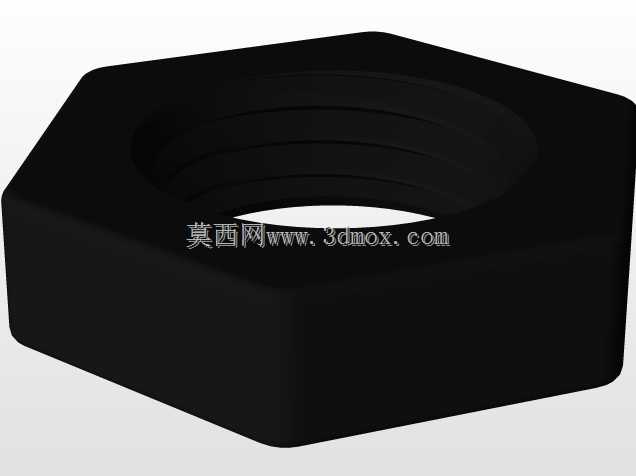

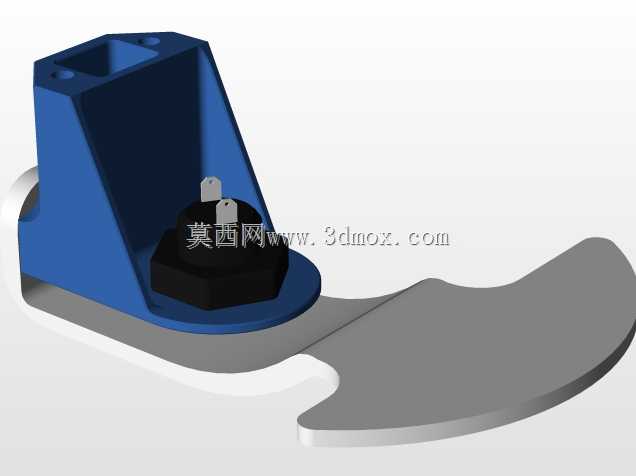

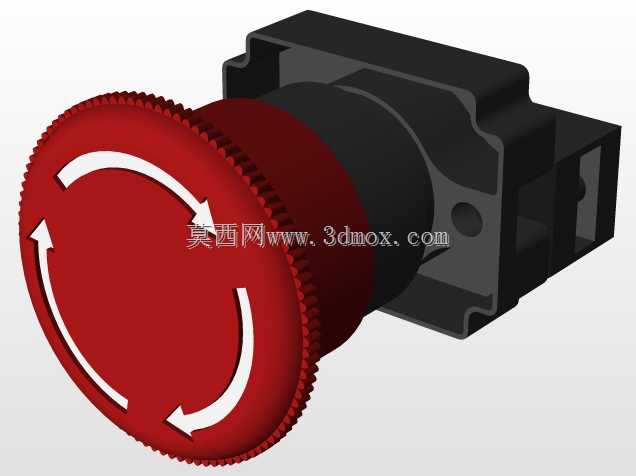

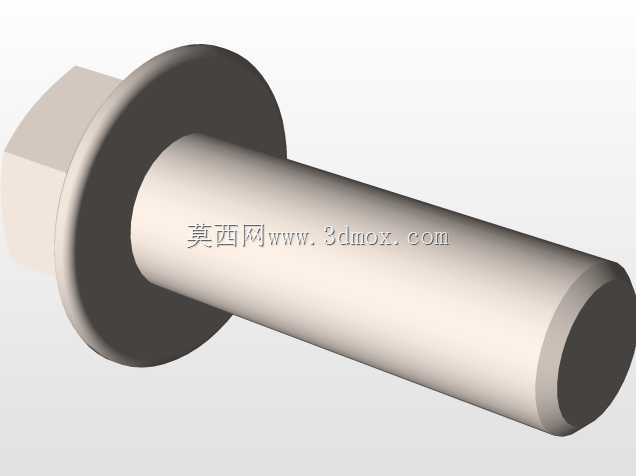

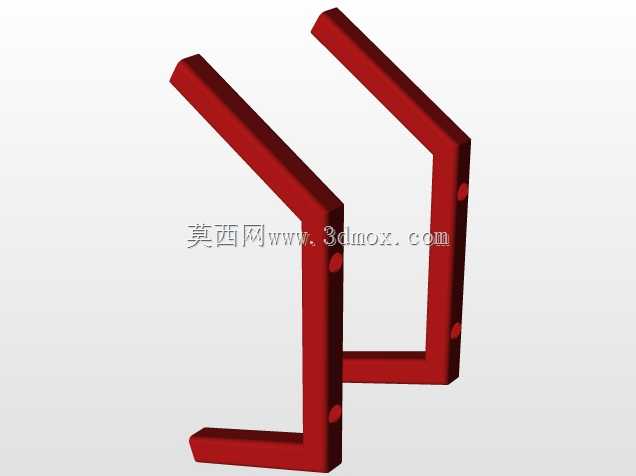

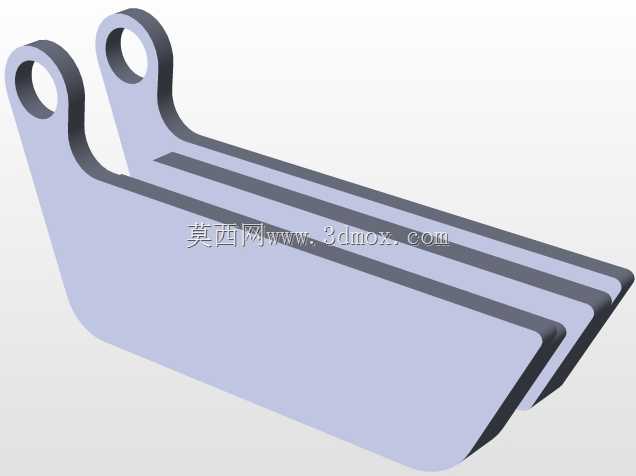

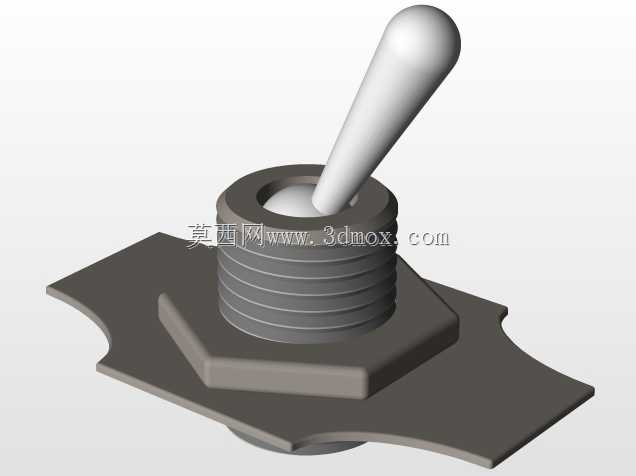

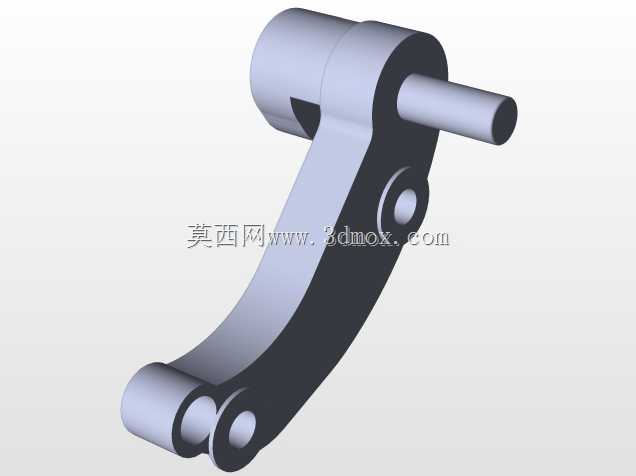

　　从实际应用场景来看，这类结构的赛车主要适配大学生方程式赛事、小型场地卡丁车进阶赛事以及民间赛道体验活动，相比传统封闭式车身的赛车，外露的钢管结构能够让维修人员快速排查车架形变、管路松动等故障，赛事过程中出现碰撞损伤后，可直接切割更换受损管段，无需对整体车身进行大面积钣金修复，大幅降低赛事运维的时间成本与物料成本。驾驶舱采用单座布局，座椅安装位置处于整车前后轴荷的中心区域，能够让驾驶者的重心与车辆质心尽可能重合，提升转向操作的跟随性，座舱周边的钢管结构预留了安全带安装点、仪表台安装支架以及操控踏板的固定位，所有安装孔位的同轴度公差在建模阶段就做了匹配校验，避免后期装配出现干涉问题。

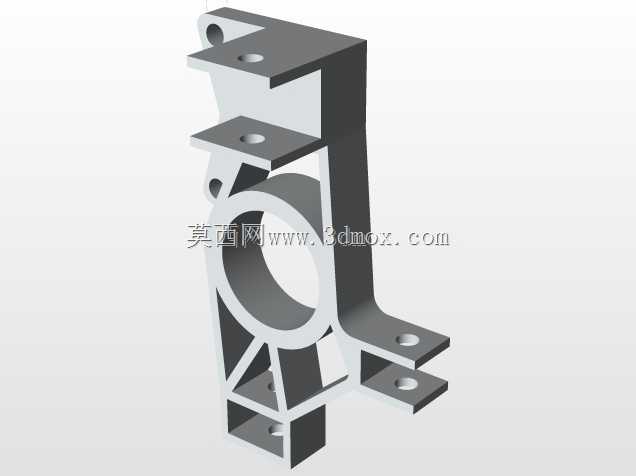

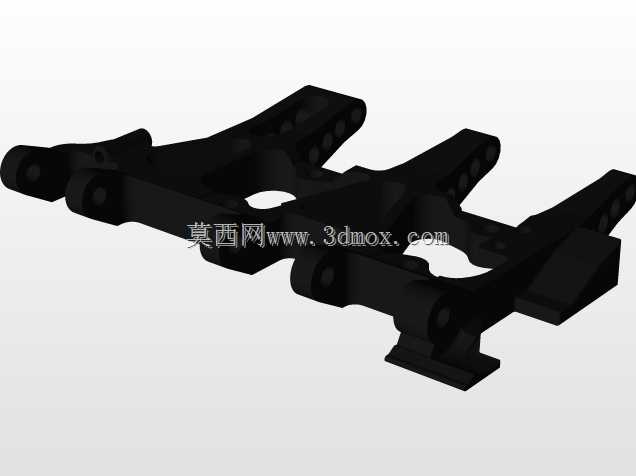

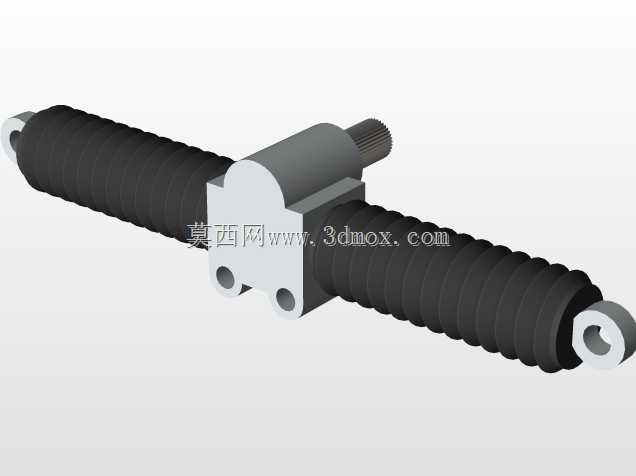

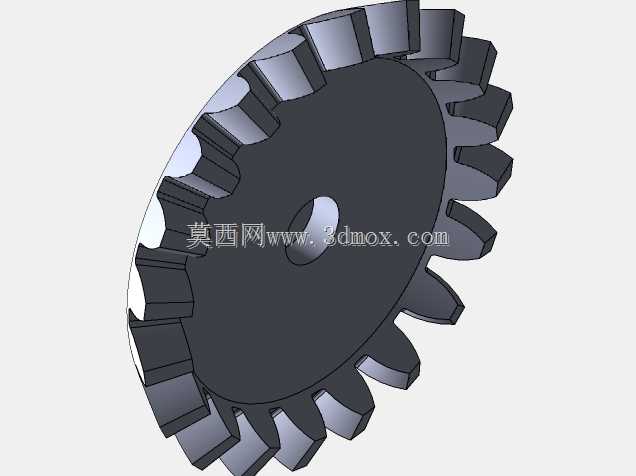

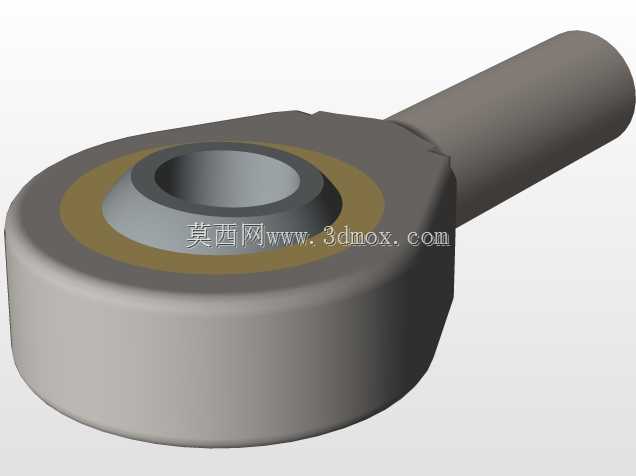

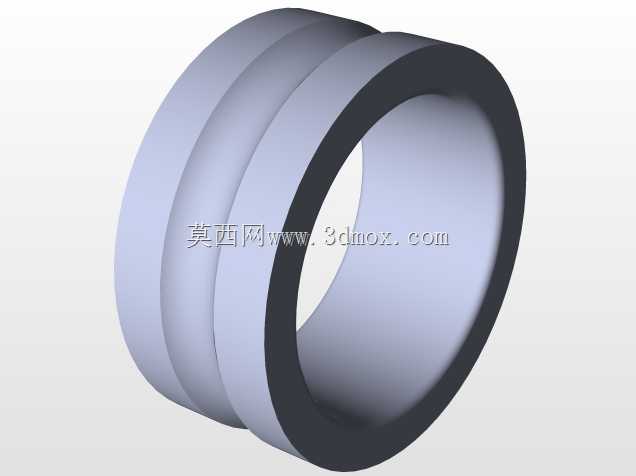

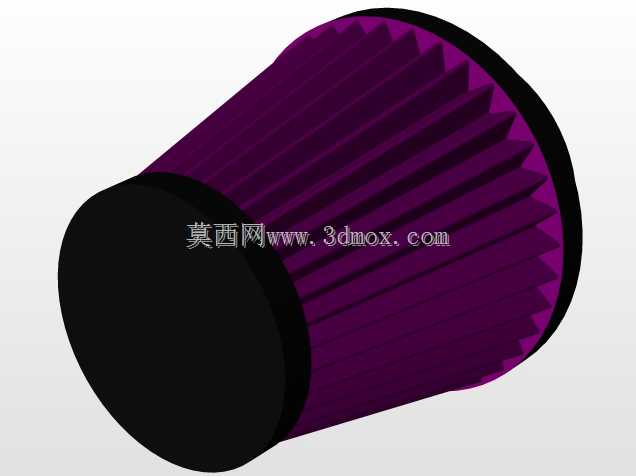

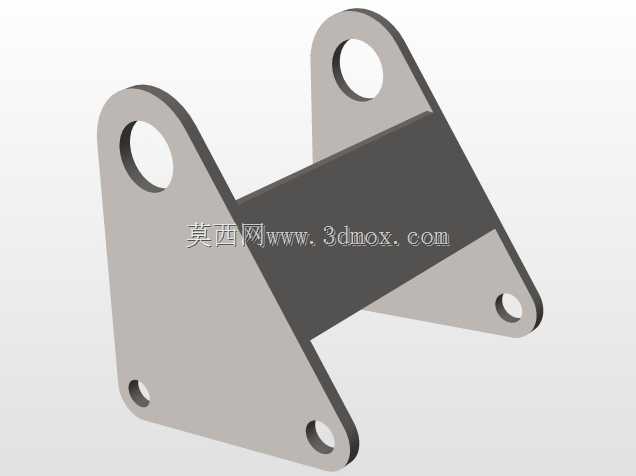

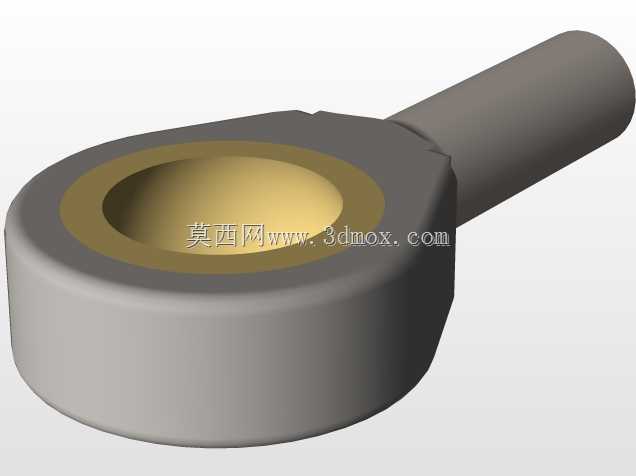

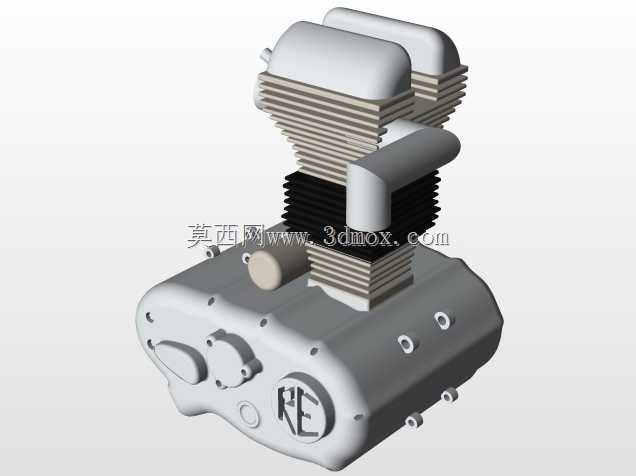

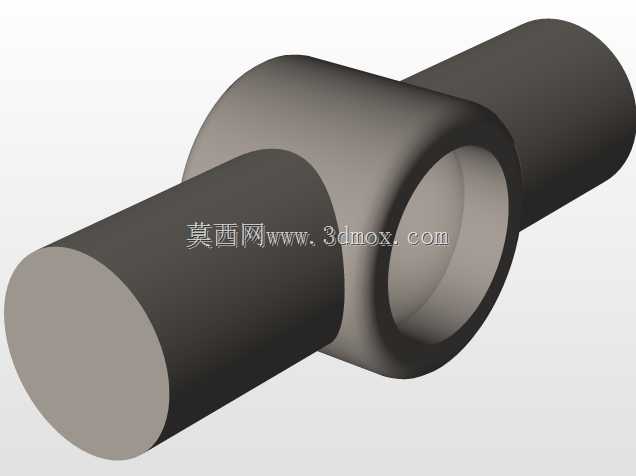

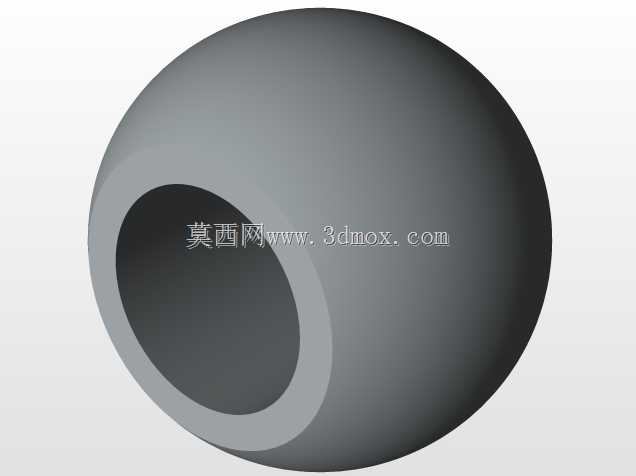

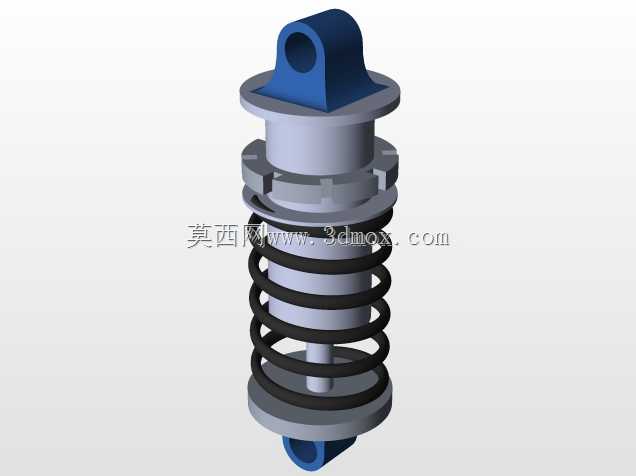

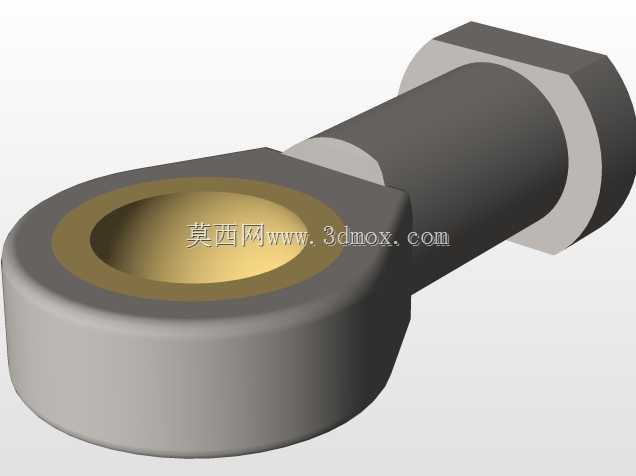

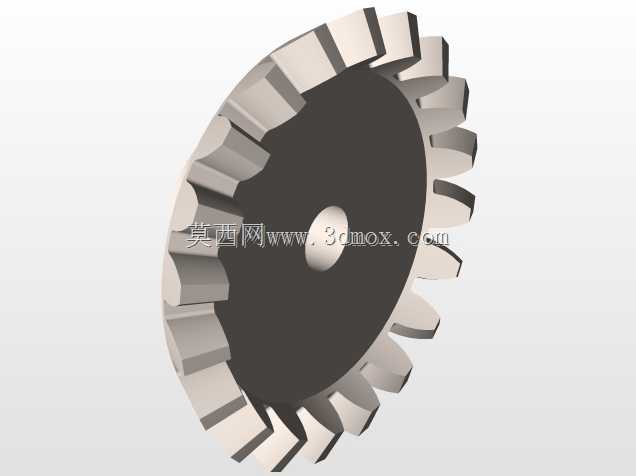

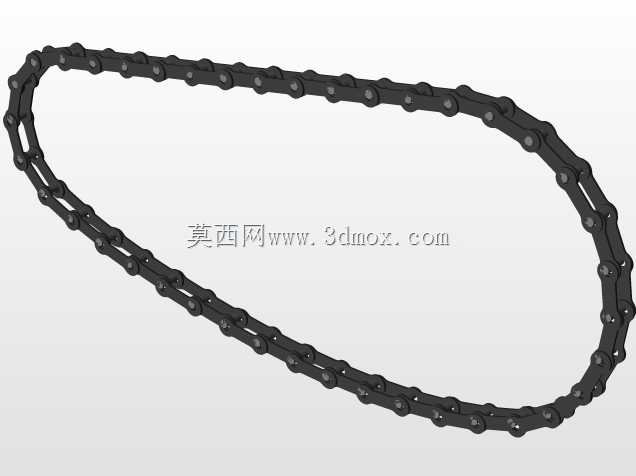

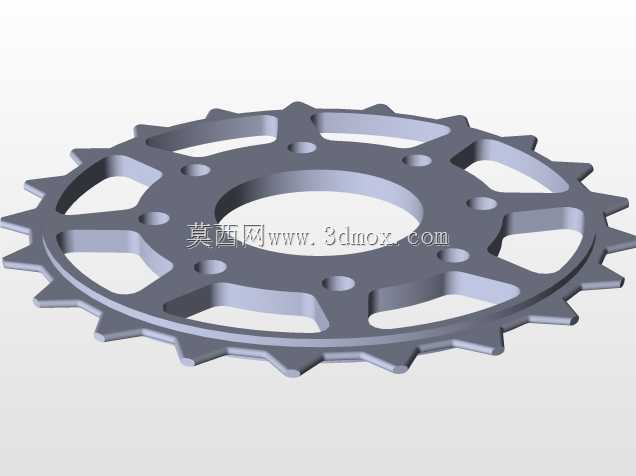

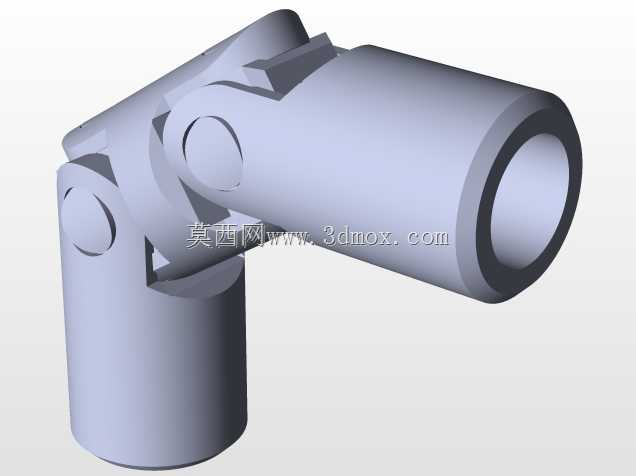

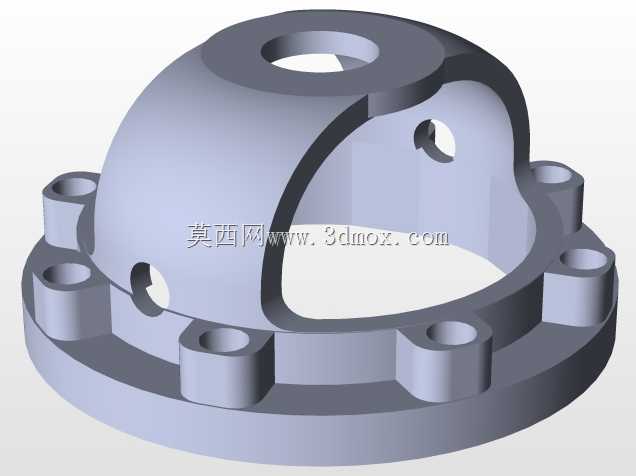

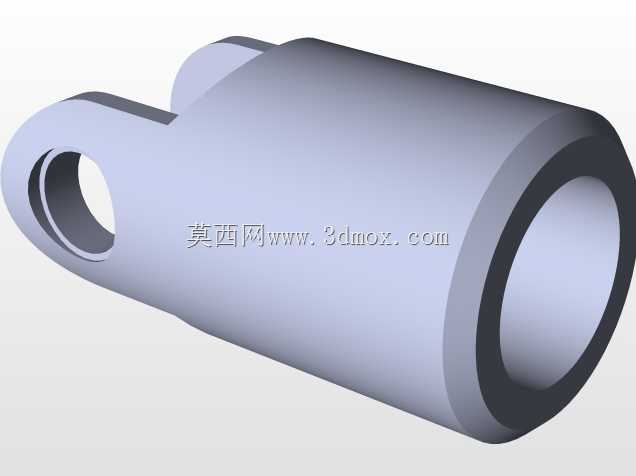

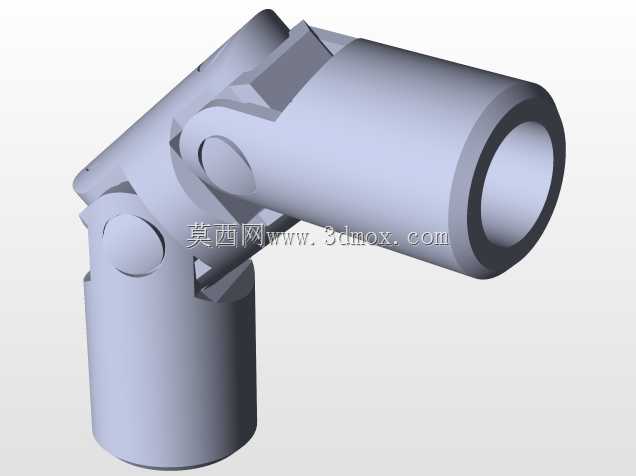

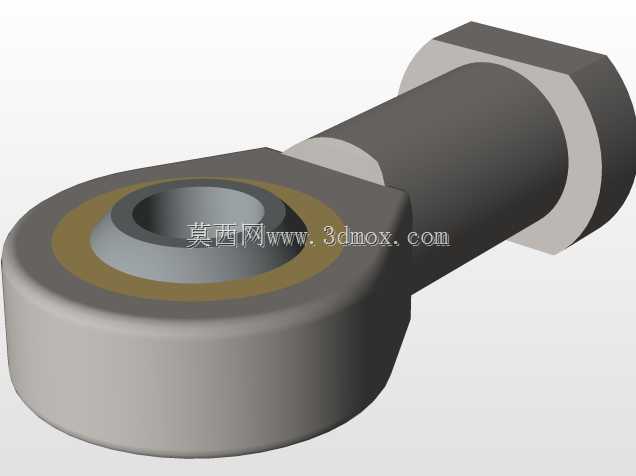

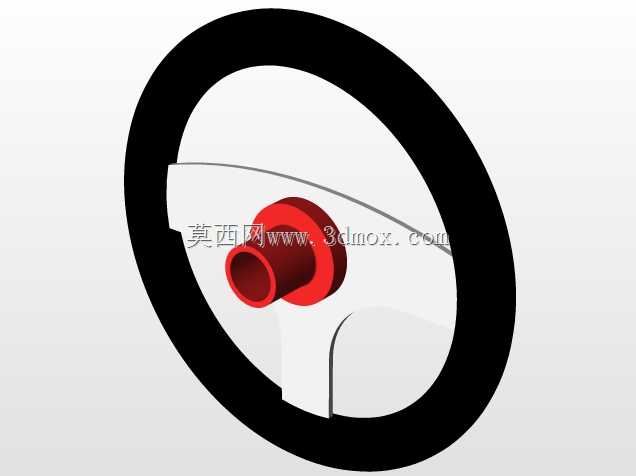

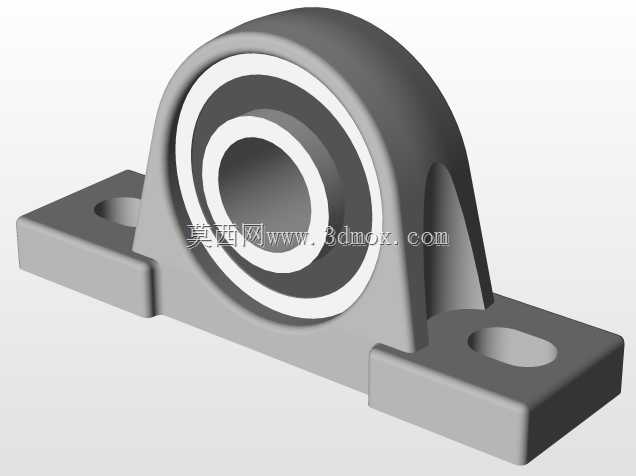

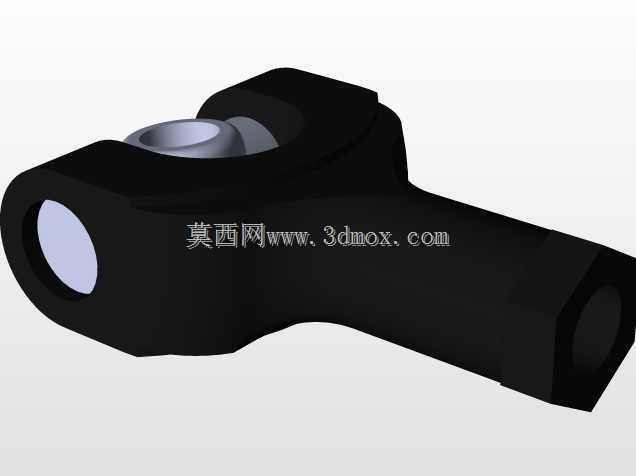

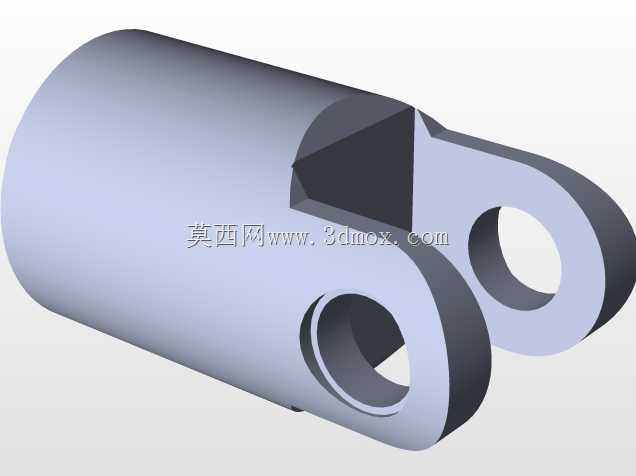

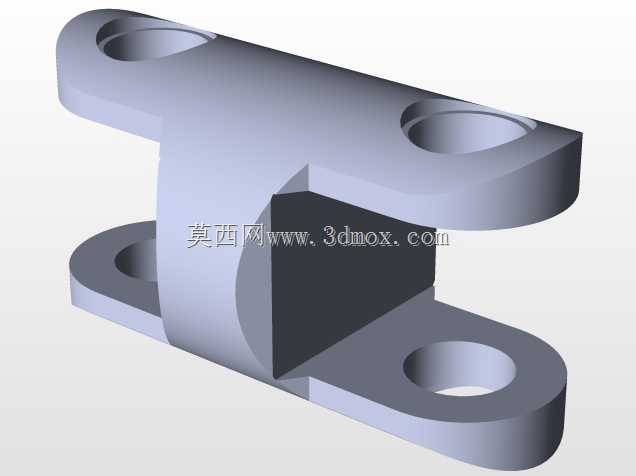

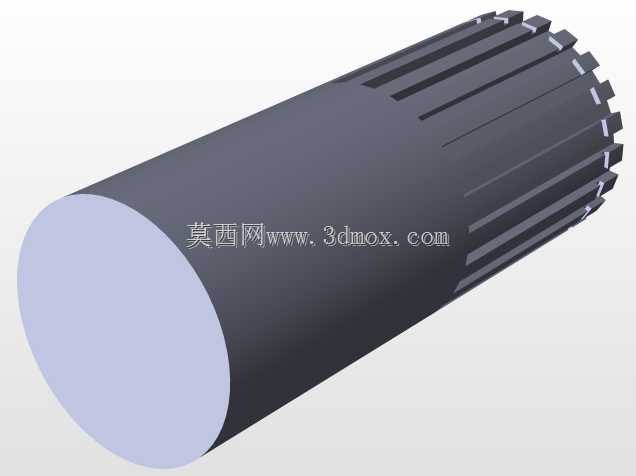

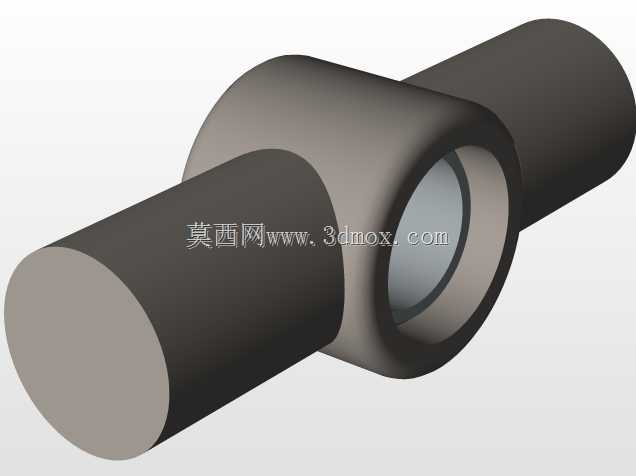

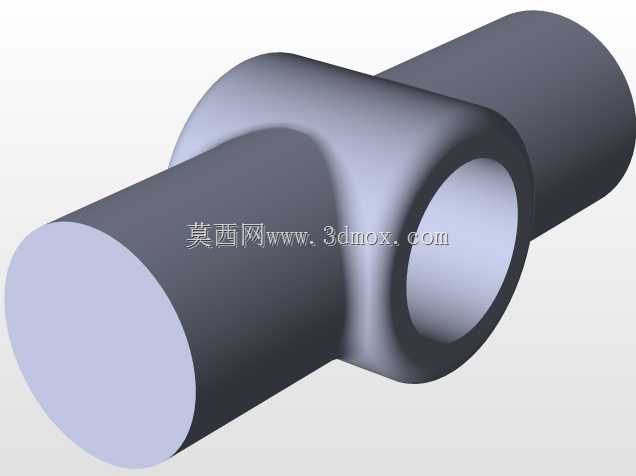

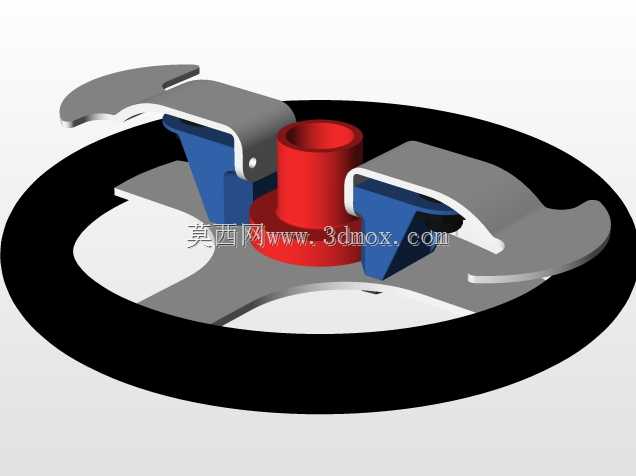

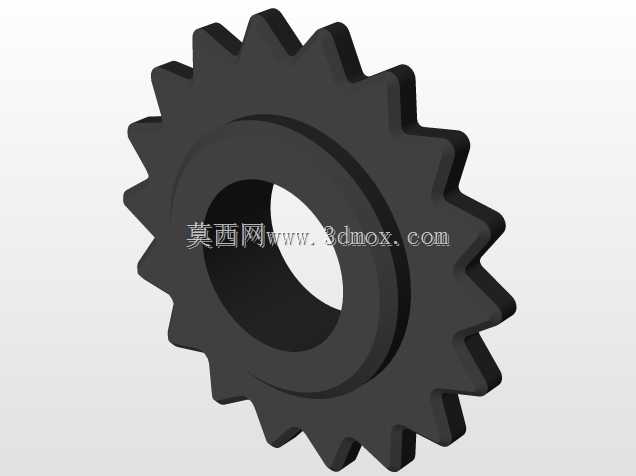

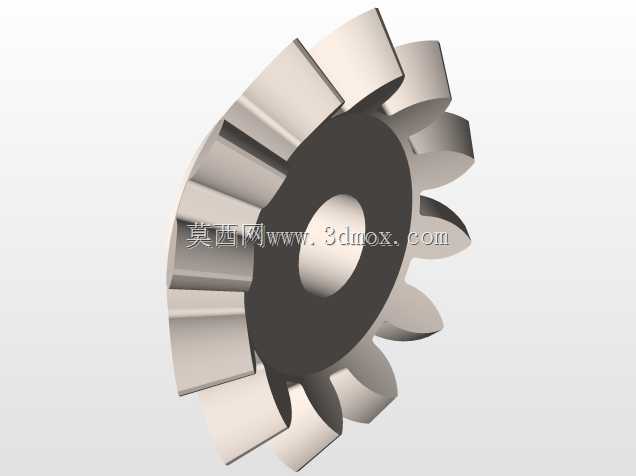

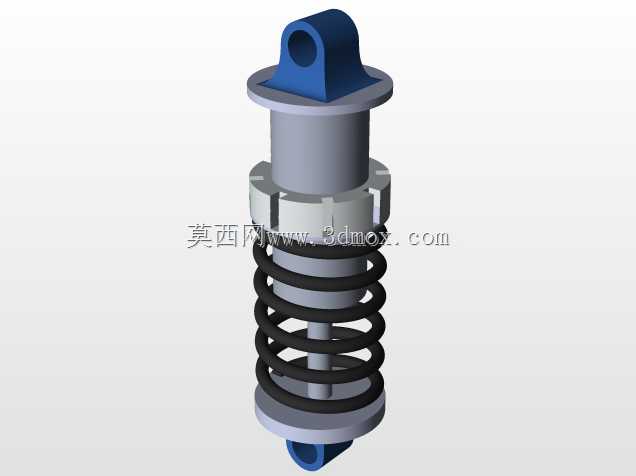

　　动力总成采用后置后驱的布局形式，发动机与变速器集成安装在后轴前方的车架副梁上，传动半轴直接连接后轮轮毂，省去了长传动轴带来的动力损耗与重量增加，后轮的悬架结构采用双叉臂独立悬架设计，上下摆臂的安装点均在车架后段的桁架结构上做了加强处理，能够承受大马力起步时的扭矩输出与弯道中的侧向载荷。前轮转向系统采用齿轮齿条式转向机，转向机固定在前舱桁架的横梁上，转向拉杆的长度与角度经过运动仿真校核，保证转向过程中轮跳与转向动作的干涉量控制在合理区间，避免出现转向卡滞或轮胎异常磨损的问题。

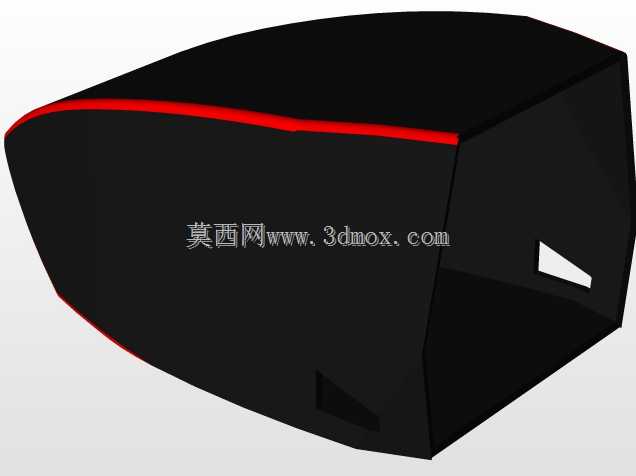

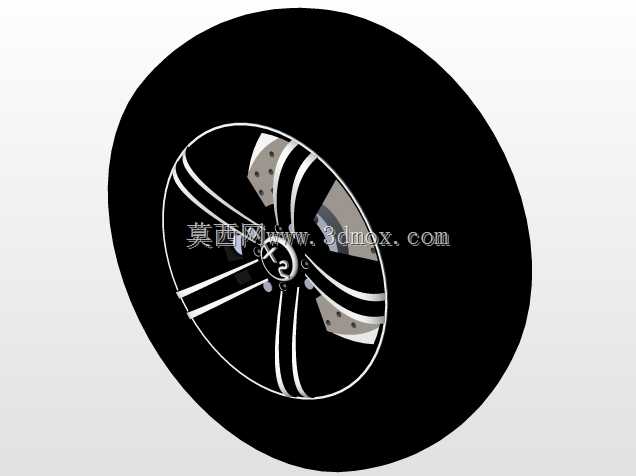

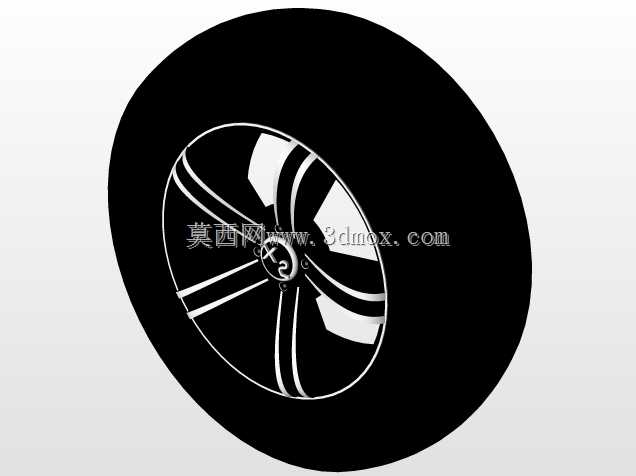

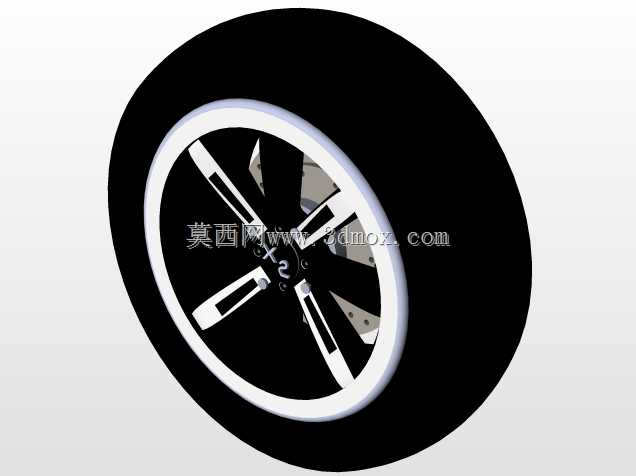

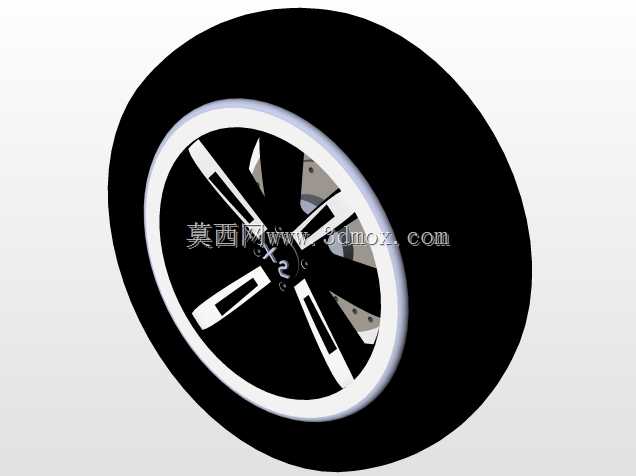

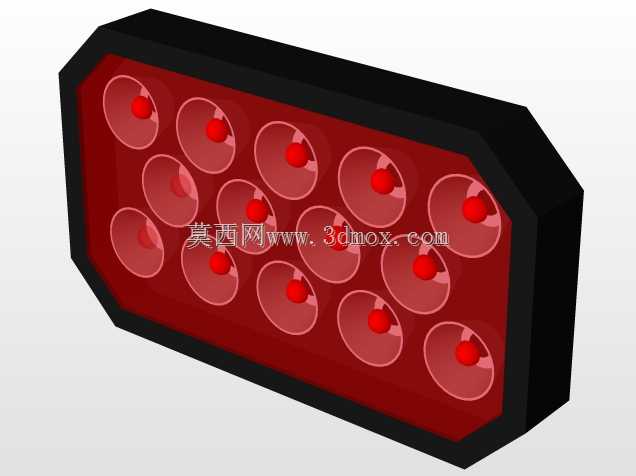

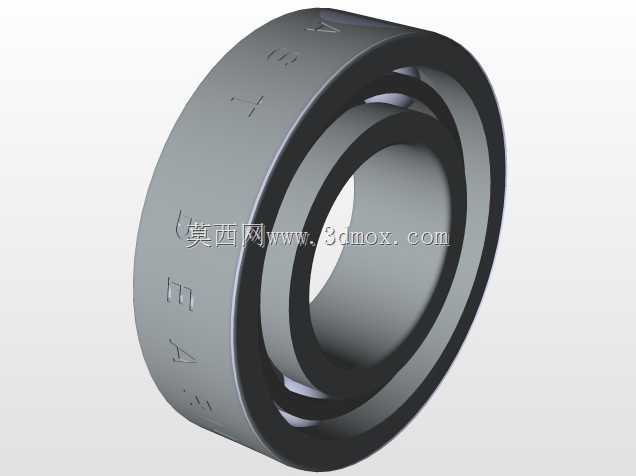

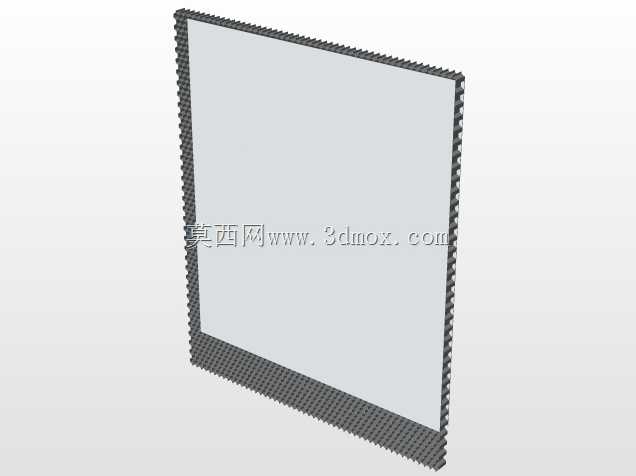

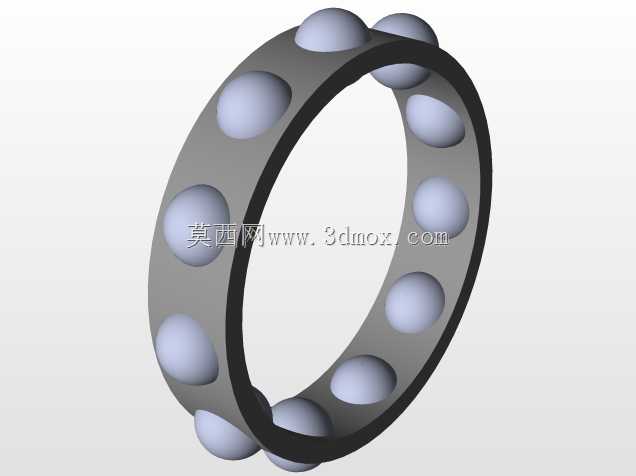

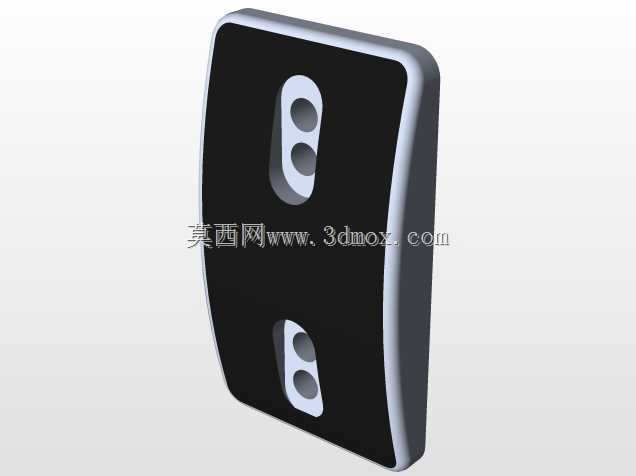

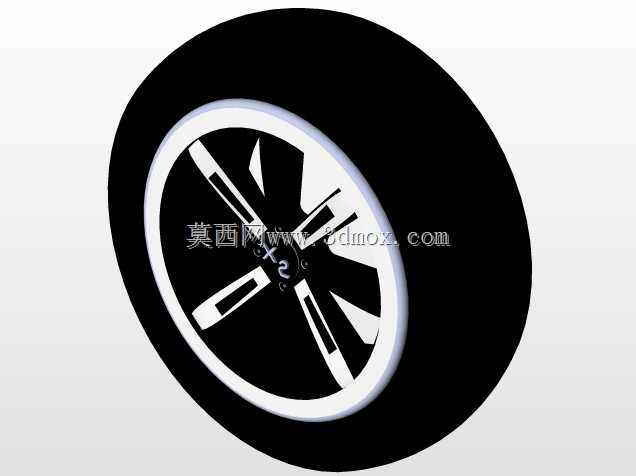

　　外形设计上，车头部分采用低阻楔形整流罩，仅覆盖前舱与前轮内侧区域，在不增加过多重量的前提下梳理车头气流，减少前轮转动带来的乱流影响，车身侧面没有设置封闭式门板，仅在车架外侧加装了简易的防撞护板，既能够防止行驶过程中杂物卷入传动机构，也能在发生侧面碰撞时提供初步的缓冲。车轮采用小直径宽胎面的竞技轮胎，轮毂为多辐式轻量化合金结构，轮辋的安装法兰与轮毂轴承的配合尺寸在建模阶段做了公差匹配，保证高速转动时的动平衡精度。整车的安装边界在设计阶段就做了明确限定，车架的最大宽度控制在常规赛事要求的尺寸范围内，轴距长度适配小型赛道的转弯半径需求，最低点离地间隙满足平整铺装赛道的通过要求，所有突出车身外的结构件均做了圆角处理，避免赛事过程中出现尖锐部件剐蹭的安全隐患。

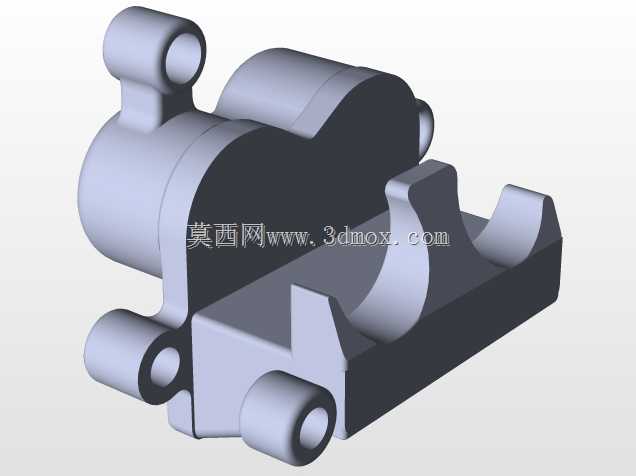

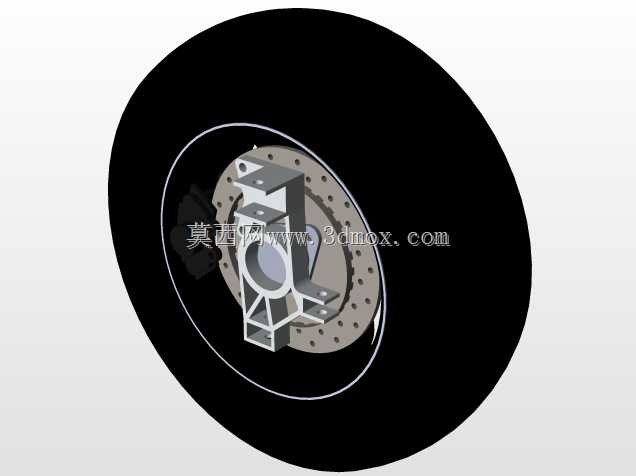

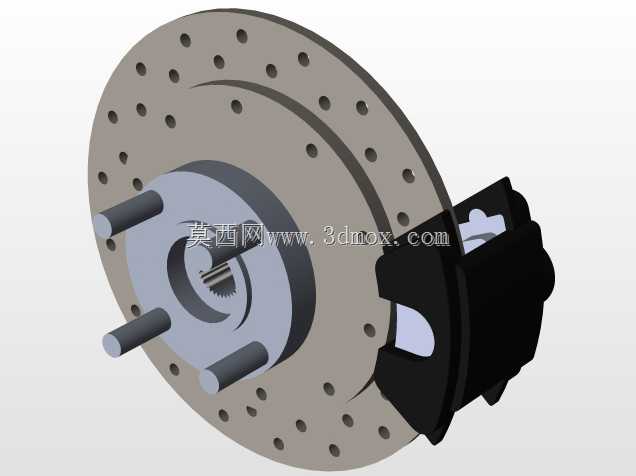

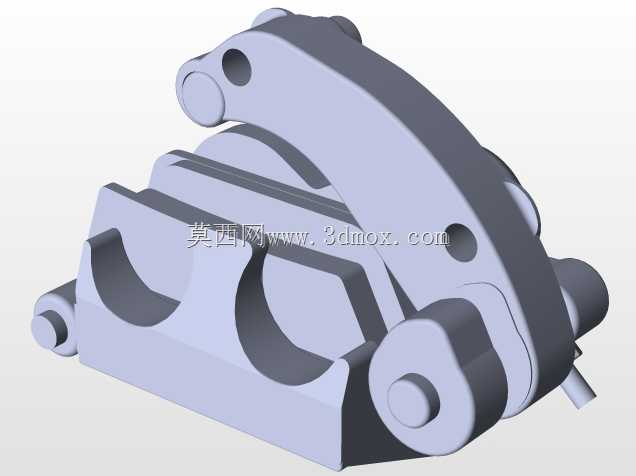

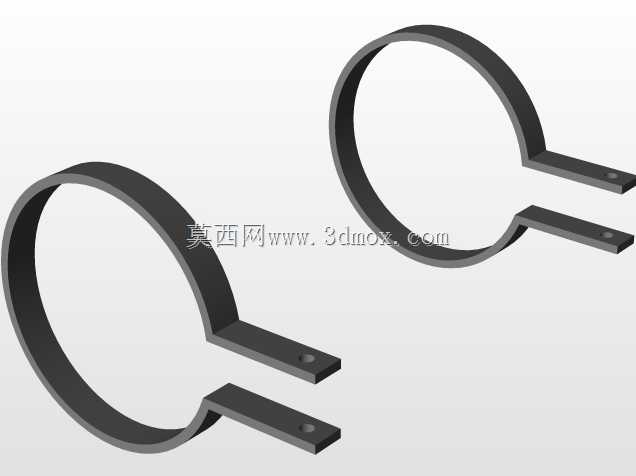

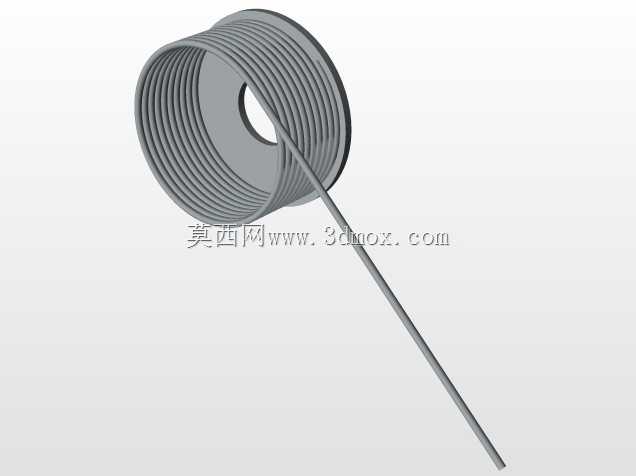

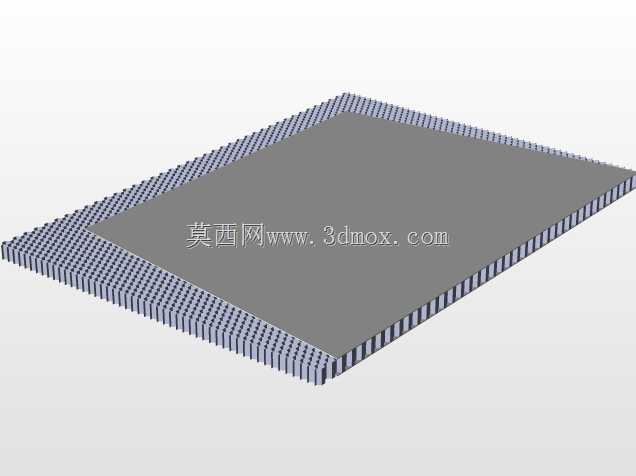

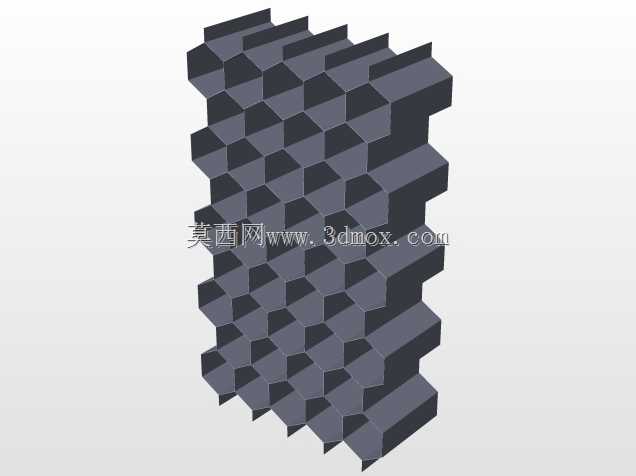

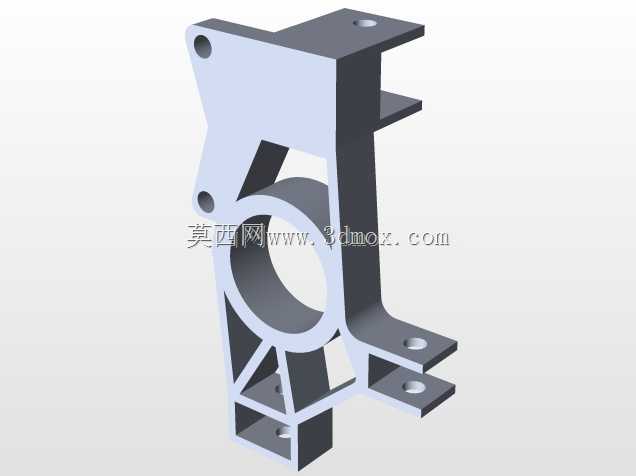

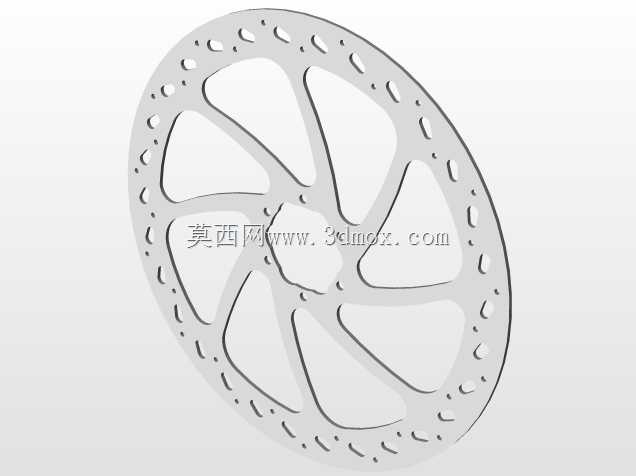

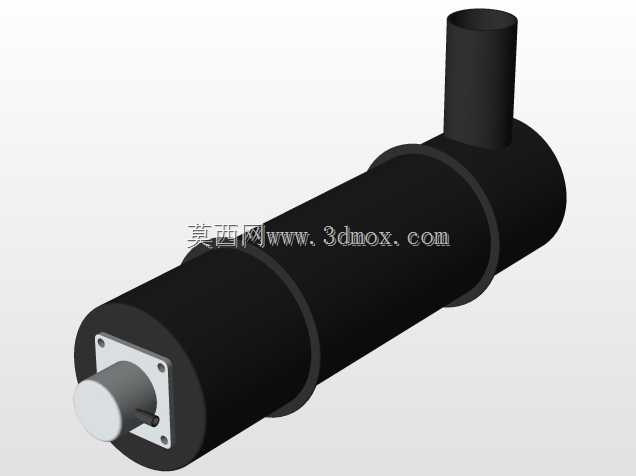

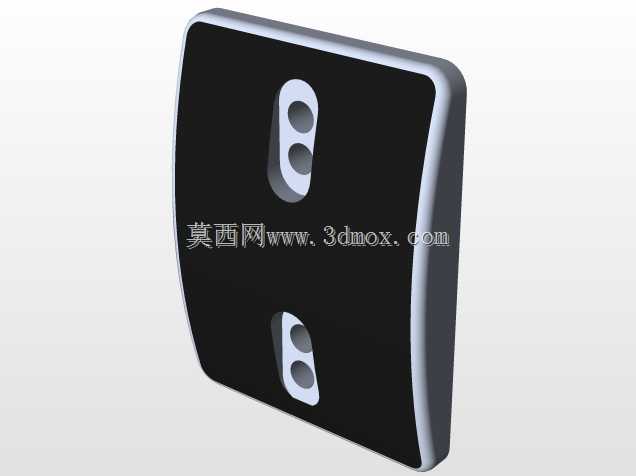

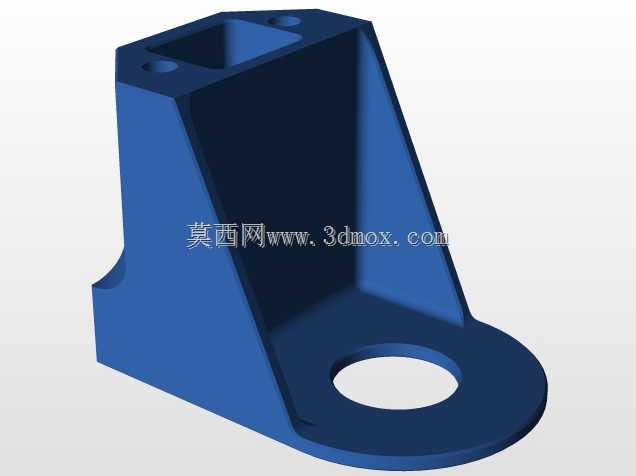

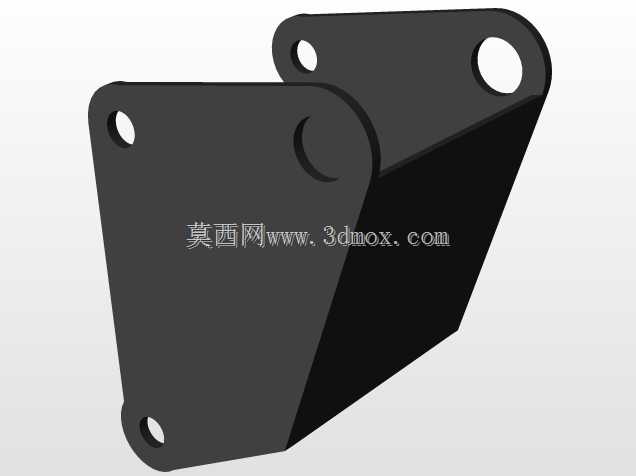

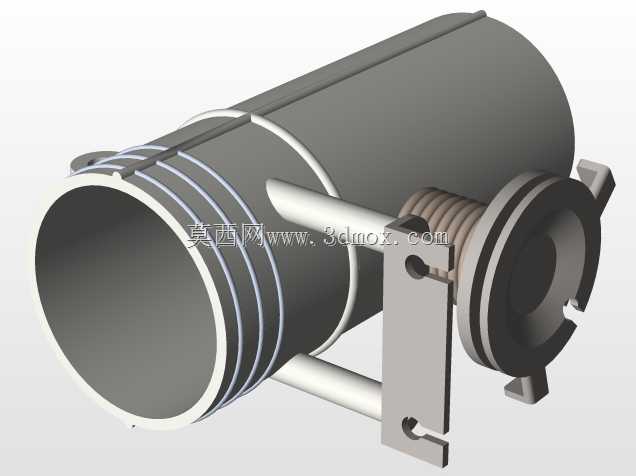

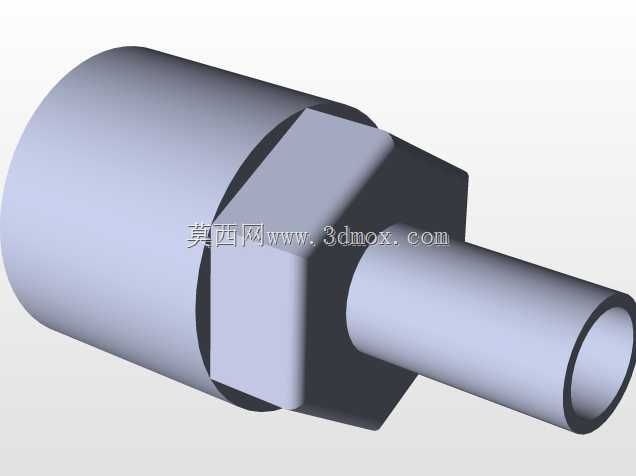

　　从结构设计的细节来看，车架上预留了燃油箱、冷却系统、制动管路的布置空间，燃油箱安装在驾驶舱后方的主环结构内侧，处于碰撞安全区域内，冷却散热器布置在车头侧方的通风位置，通过导流结构将行驶气流导向散热器芯体，保证长时间高负荷运转时的散热效率。制动系统采用四轮盘式结构，制动卡钳的安装支架与悬架羊角集成设计，制动管路沿着车架钢管内侧布置，通过管卡固定在车架上，避免行驶过程中管路晃动磨损。整车的线束走向也在建模阶段做了预留规划，所有线束均沿着车架内侧的隐蔽区域布置，远离高温的排气系统与运动的悬架部件，降低线路故障的概率。
