带直纹滚花的端面限位调节旋钮结构

　　日常做设备调试结构的时候，手拧调节件是绕不开的小部件，这次做的这个带直纹滚花的旋钮结构，最早是给通讯机柜内部的信号微调模块做配套的，后来发现这类结构在小型试验台、桌面检测设备、甚至民用小家电的档位调节位都能复用，只要调整安装轴的配合尺寸就能适配不同场景。

　　先从实际使用场景说，这类旋钮不需要额外工具，操作人员直接用手指捏持就能转动，所以外周的滚花设计是核心功能点，不是为了好看做的装饰——直纹滚花的齿向和旋钮轴向平行，捏持的时候手指的摩擦力方向刚好和转动施力方向垂直，不会出现打滑的情况，相比网纹滚花，直纹的加工难度更低，注塑或者金属车削的时候都能一次成型，量产一致性更好，而且日常使用的时候不容易积攒灰尘，用在有洁净要求的通讯设备内部也方便维护清洁。

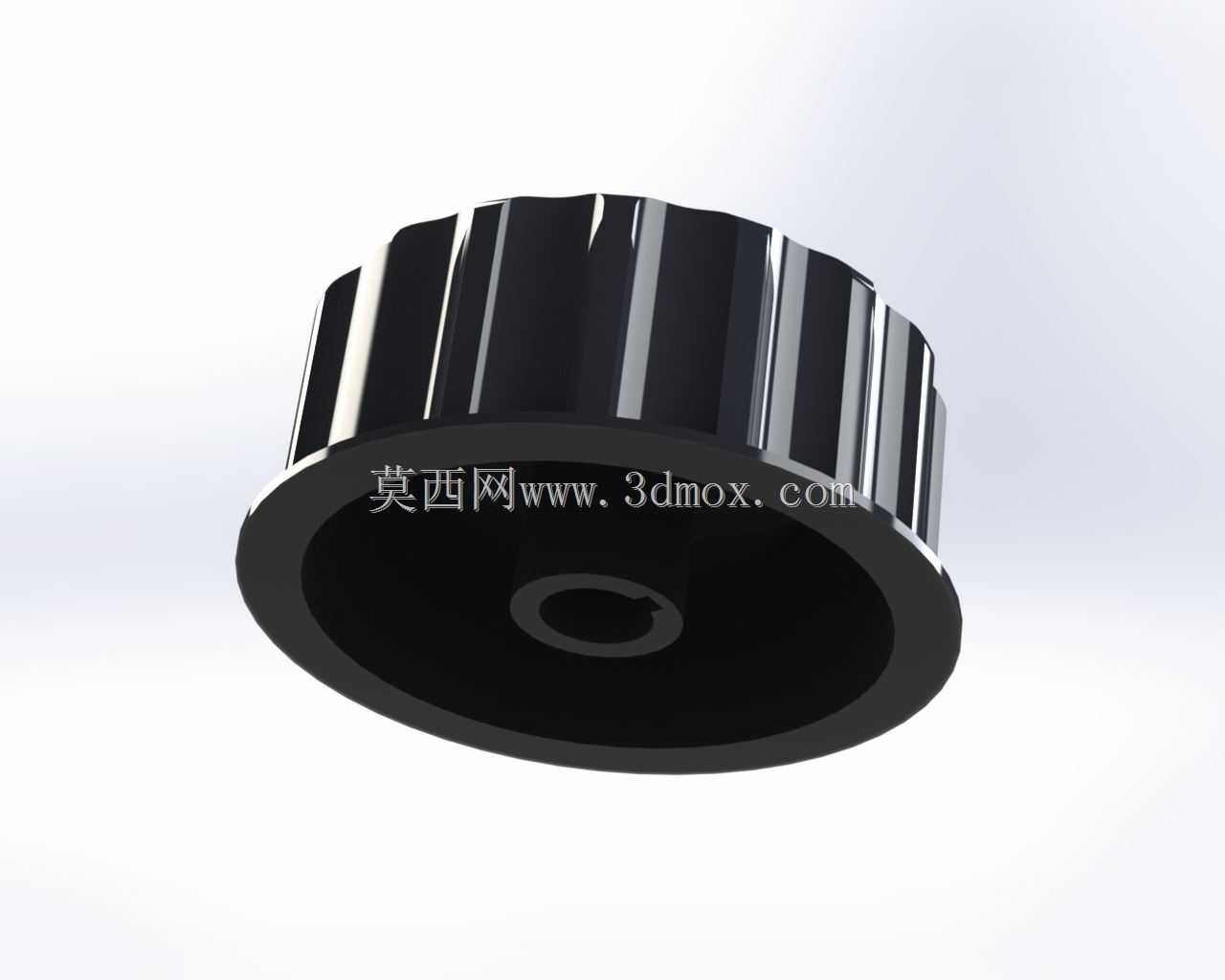

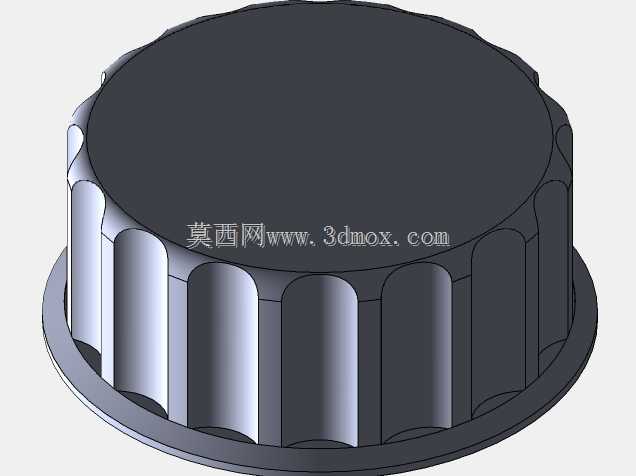

　　结构设计上，这个旋钮采用了台阶式的外形，大直径的外周是捏持操作区，小直径的端面是安装贴合面，安装的时候小端面直接贴在设备面板外侧，中间的沉孔用来和调节电位器或者微调螺杆的轴端配合，沉孔内部做了D型切面，和轴端的扁位配合，能完全消除转动间隙，不会出现旋钮转了里面调节轴没跟上的空程问题。沉孔的深度做了限位设计，装配的时候旋钮压到底就刚好和面板留0.2mm的间隙，不会蹭到面板表面的喷涂层，转动的时候没有摩擦阻力，操作手感顺滑。

　　尺寸边界这块，捏持区的外径做了32mm，这个尺寸是经过实际操作验证的，成年人的拇指和食指捏持的时候接触面积刚好，施力的时候不需要用太大的劲就能转动，哪怕是手上有点薄汗或者戴了薄的无尘手套，也能稳定操作。旋钮的总厚度是12mm，其中滚花段的高度是10mm，足够两根手指的指腹完全接触，不会因为捏持高度不够出现滑脱。安装沉孔的直径做了6mm，适配行业内通用的6mm直径调节轴，D型切面的平面距离是5.2mm，和标准电位器轴的扁位尺寸完全匹配，不需要二次加工就能直接装配。端面的贴合凸台直径是22mm，和面板上的安装开孔配合，开孔直径做22.5mm就能保证旋钮转动的时候不会和孔壁刮擦，凸台的高度是1.5mm，刚好能盖住面板开孔的毛边，外观上看不到内部的结构缝隙。

　　设计的时候特意把滚花的齿距做了1mm，齿深0.3mm，这个参数既保证了足够的摩擦力，又不会因为齿太尖硌手，长时间操作也不会在手指上留下压痕。旋钮的背面做了均匀分布的放射状加强筋，从沉孔外壁一直延伸到外圆内壁，既减少了注塑件的缩水问题，又提升了整体的结构强度，哪怕操作人员用力过大捏持旋钮，也不会出现外圆变形开裂的情况。材质选择上，如果是用在工业设备上，选POM材质注塑成型，耐磨性好，自润滑特性佳，长期转动也不会出现磨损掉屑的问题；如果是用在民用消费类产品上，可以选ABS材质做表面喷塑，颜色能和设备面板统一，外观质感更好。

　　实际装配的时候，只需要把旋钮对准调节轴的扁位压入，靠D型孔的过盈配合就能固定，不需要额外打螺丝或者点胶，后期维护拆卸的时候用平口螺丝刀轻轻一撬就能取下来，拆装效率很高。在通讯设备的应用场景里，这类旋钮用来调节信号衰减器的档位，转动的阻尼感刚好，每转动一个档位都有清晰的段落反馈，操作人员不需要看刻度，凭手感就能知道调节了几个档位；在小型试验台的应用里，这类旋钮用来调节气路的流量微调阀，因为滚花的摩擦力足够，能实现很精细的角度调节，最小转动角度能控制在5度以内，满足微流量调节的精度要求。

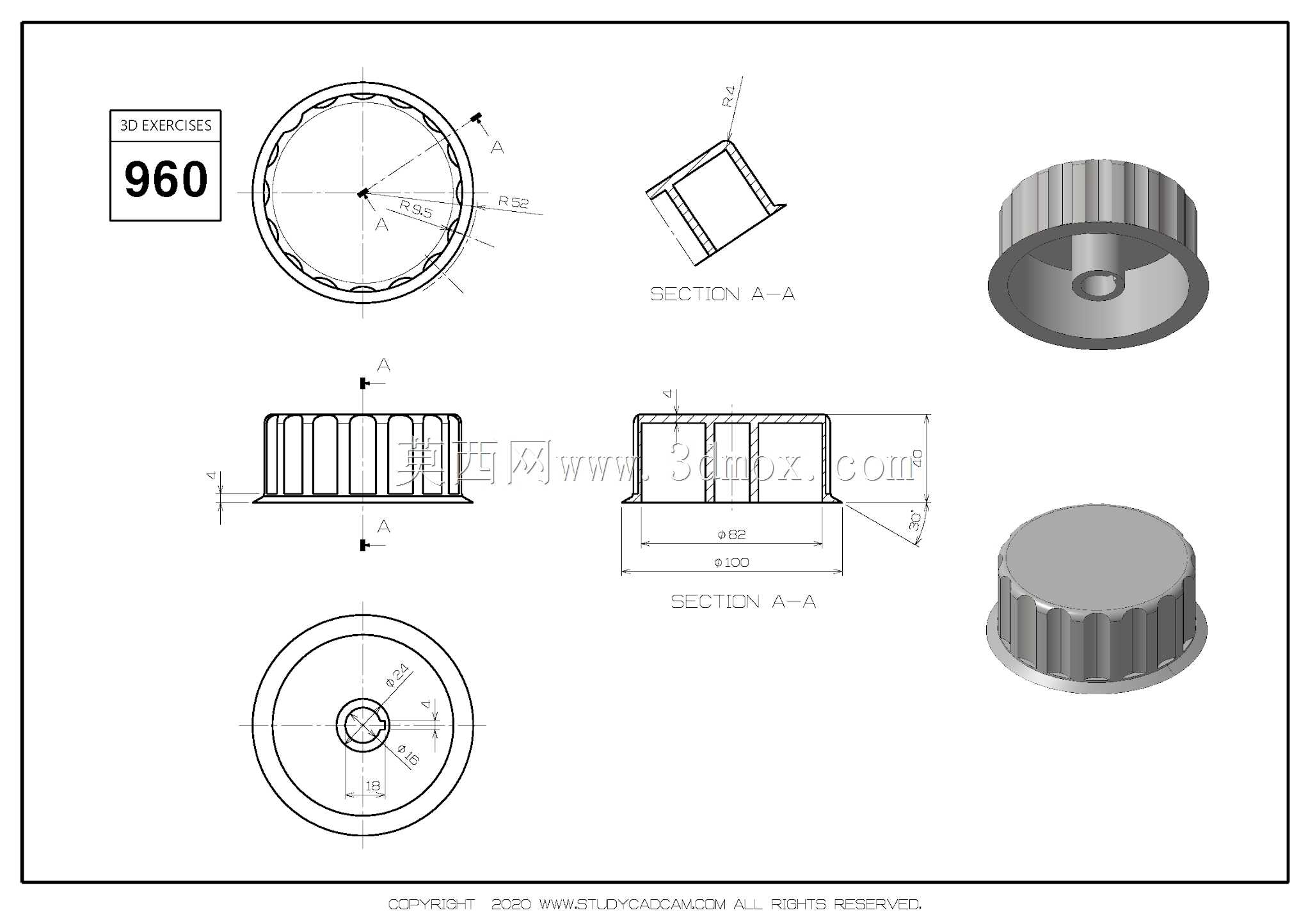

　　做三维建模的时候，滚花特征不需要做全齿的细节阵列，尤其是做装配仿真的时候，全齿特征会占用太多的系统资源，可以把滚花段做外观纹理映射，只在需要出工程图的时候把滚花的参数标注在图纸上，标注的时候要注明滚花的标准号、齿距和齿深，加工厂家就能按照标准工艺生产，不需要提供全齿的三维加工特征。另外建模的时候要注意安装沉孔的导入倒角，倒角做0.5mm的C角，压装的时候能顺利导向，不会因为轴和孔的微小错位导致装配困难。端面的贴合面要做平面度要求，平面度控制在0.1mm以内，装配后旋钮不会出现歪斜，转动的时候不会有偏摆，和面板的间隙均匀一致。
