双安装座C型开口管线固定夹结构

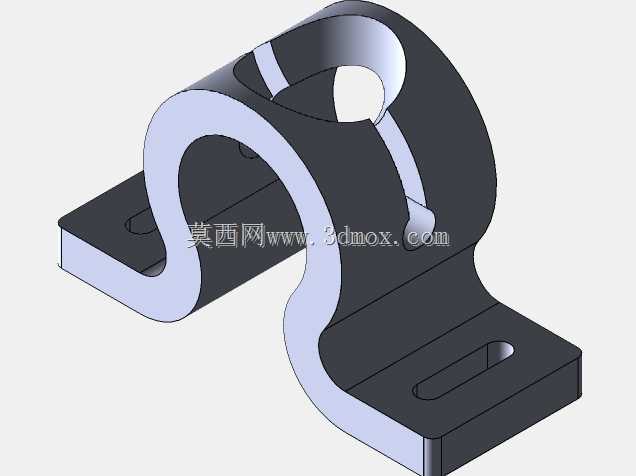

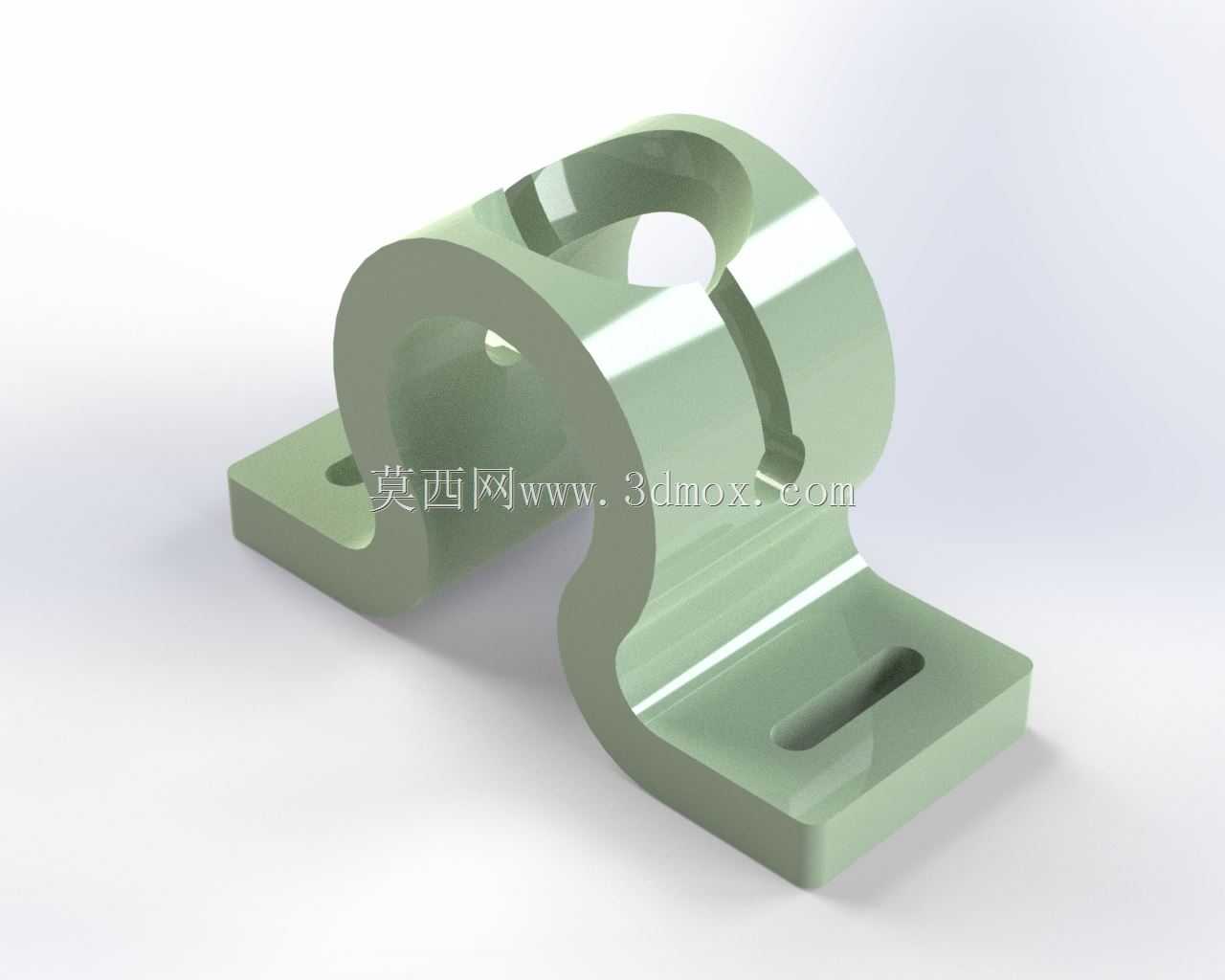

　　这款C型开口夹持固定构件，主要应用在工业设备内部的管线排布、小型气动液压管路固定、通讯线缆走线定位场景中，在自动化生产线的阀岛周边布管、机床内部走线、通讯机柜内部线缆整理作业里，这类构件是替代传统扎带、管卡的高可靠性固定方案，能避免管线长期受震动出现的松动、磨损、位移问题，尤其适合有频繁启停、持续震动工况的设备安装环境。从功能特性来看，构件主体为一体化弯折成型的C型夹持腔，开口处预留了窄缝形变余量，当对应直径的圆管、线缆卡入腔体后，依靠金属材质本身的弹性形变产生抱紧力，不需要额外的紧固件就能实现初步预固定，腔体侧壁开设的小孔可穿入顶丝，针对需要更高固定强度的场景，拧紧顶丝就能顶住被夹持件外壁，彻底杜绝管线轴向窜动、周向转动的可能。

　　两侧延伸出的安装底板采用对称式布局，每块底板上都加工了长圆形的腰型安装孔，这种孔型设计在实际安装时能提供一定的位置调整余量，不需要在安装基座上做到绝对的孔位精准，就能顺利完成装配，降低了现场安装的配做难度，也能抵消部分设备运行产生的装配应力，避免应力集中导致的构件断裂。设计思路上，整体采用一体化铣削成型的结构逻辑，没有额外的拼接焊缝、连接紧固件，从根源上减少了装配累积误差，也避免了多零件拼接带来的松动风险；C型腔体的圆弧过渡处全部做了等壁厚处理，在弯折受力最大的位置没有出现壁厚减薄的情况，保证夹持受力时的结构强度，同时腔体的内壁做了光滑圆弧处理，没有尖锐棱角，卡入管线时不会划伤管线外壁的保护层，尤其适合带绝缘层的通讯线缆、

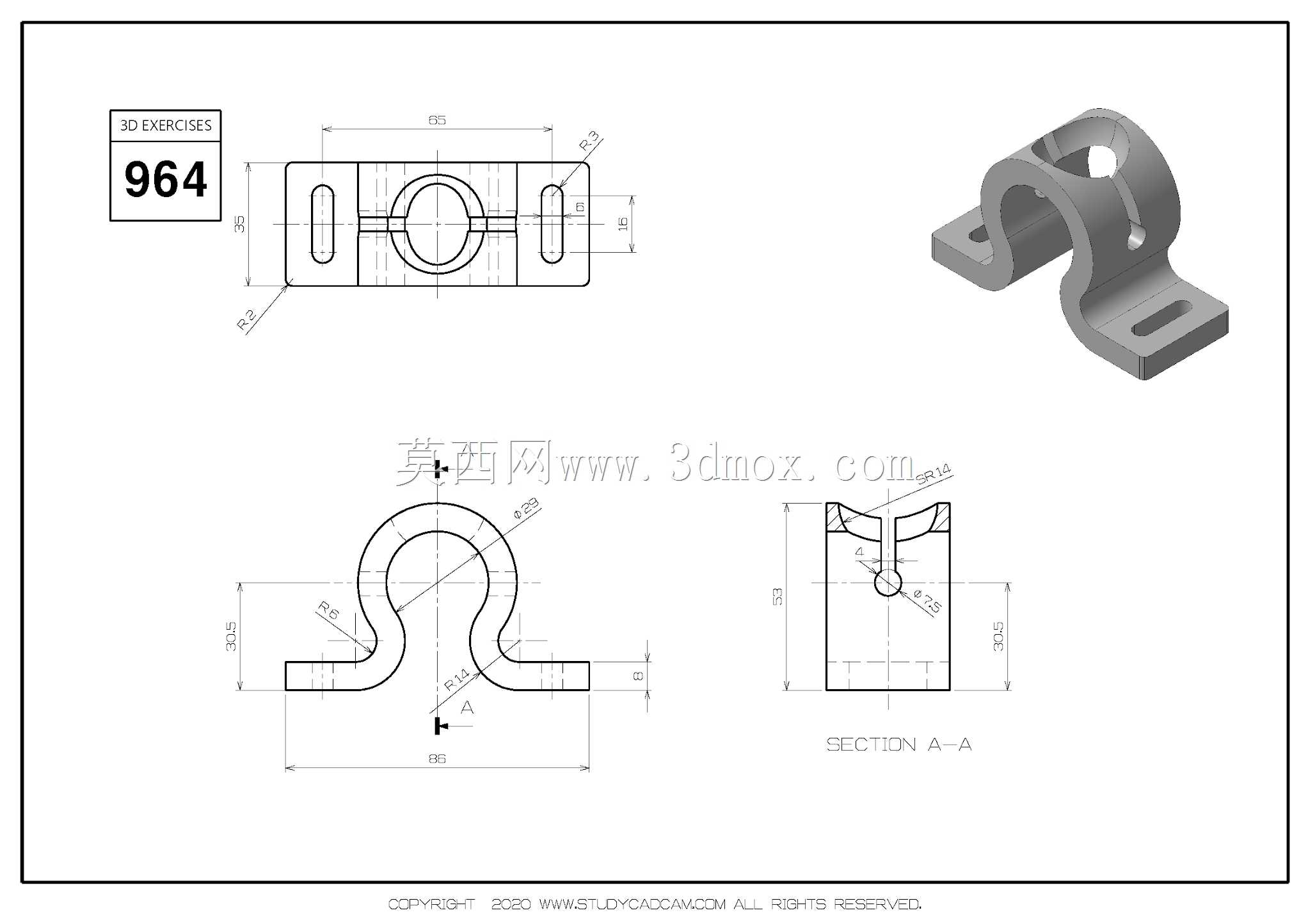

　　带橡胶外层的气动软管安装。从安装边界尺寸来看，两个安装底板的底面处于同一水平基准面，保证安装后构件与基座完全贴合，不会出现翘曲虚接的情况；C型夹持腔的中心轴线与安装底面保持固定的高度差，这个高度尺寸经过适配，能保证被夹持的管线与安装基座之间留出足够的散热间隙，也避免管线直接贴在金属基座上被长期磨损；腰型孔的长度方向与夹持腔的轴线保持平行，安装调整时可以顺着管线走向微调固定位置，不会因为孔位偏差强行掰弯管线造成额外的应力。在实际选型使用时，需要匹配被夹持管线的外径与C型腔体的内径尺寸，过盈量控制在0.2-0.5mm区间就能获得合适的抱紧力，过盈量太大容易导致装配困难甚至夹伤管线外壁，过盈量太小则会出现夹持松动的问题；

　　安装时优先采用内六角圆柱头螺钉穿过腰型孔固定在基座上，螺钉拧紧前可以顺着腰型孔调整构件位置，确认管线排布顺直无扭曲后再完全拧紧螺钉，如果是震动较强的工况，可以在安装底板与基座之间加装薄橡胶减震垫，进一步缓冲震动传递，提升固定可靠性。这类夹持构件相比传统的全包式管卡，安装时不需要从管线的端部穿入，可以在管线已经布设完成的情况下直接从侧面卡入安装，在设备后期维护、管线改造作业中能大幅降低拆装工作量，不需要拆解整段管线就能完成固定件的更换或加装，在通讯设备机房布线、工业设备售后运维场景中，这种侧装式的固定结构优势尤为明显。构件的所有棱边都做了小倒角处理，没有锋利的飞边毛刺，安装作业时不会划伤操作人员的手部，也不会在穿线时刮破线缆的绝缘层，符合工业五金构件的安全设计要求。
