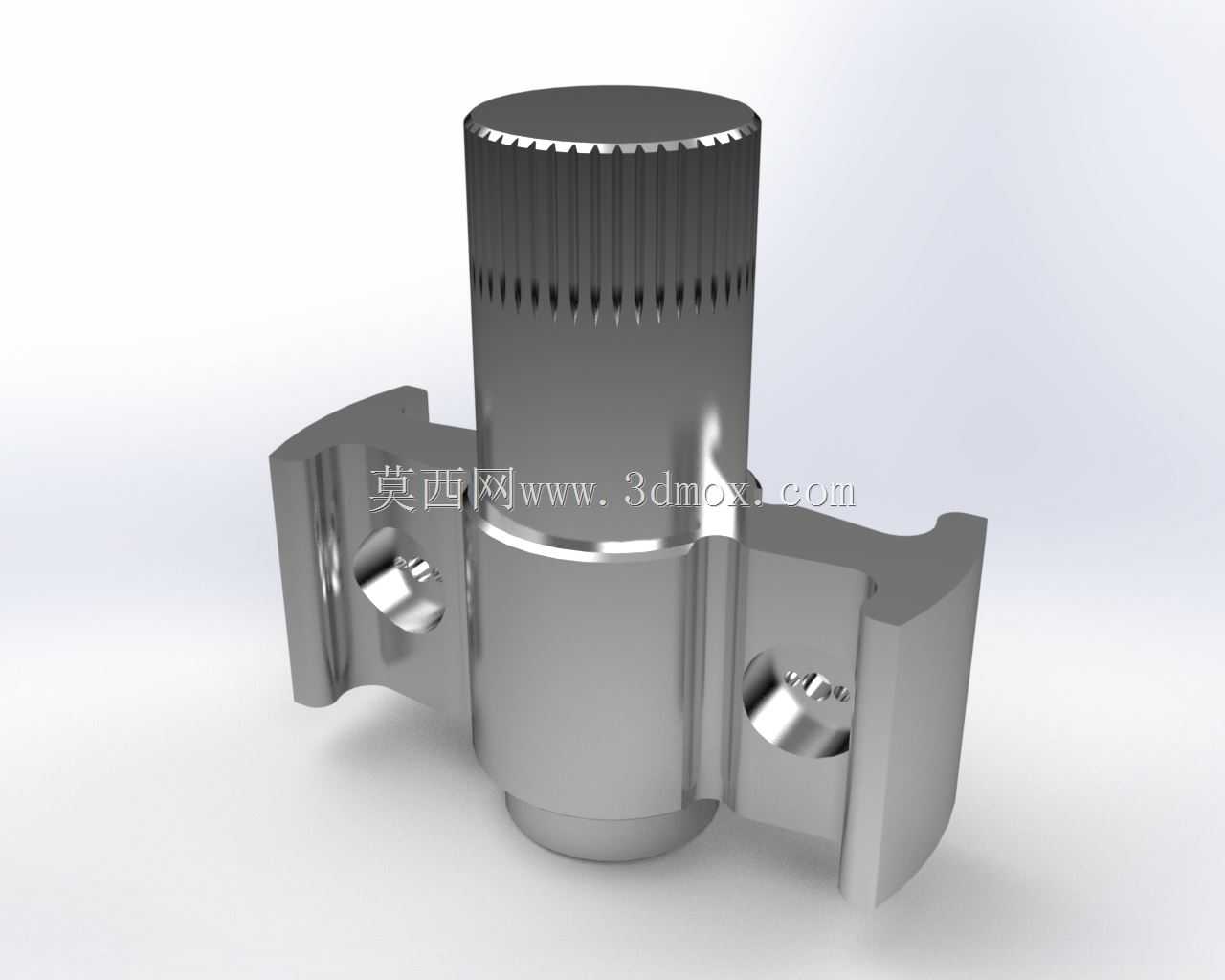

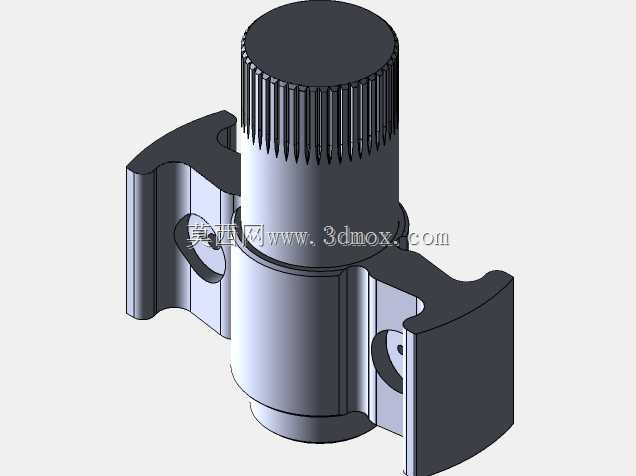

该金属结构件属于轴系传动配套的联接类零件,日常多应用在中小扭矩的手动调节机构、轻载传动定位场景中,比如小型试验台的档位调节轴端、工装夹具的快锁联接部位、轻工设备的张紧轴固定端,这类场景不需要承受大冲击载荷,但要求零件具备可靠的周向防滑能力、便捷的手动操作空间,同时要保证与配合轴的同轴度公差控制在合理区间,避免传动过程中出现偏磨、卡滞问题。从结构设计逻辑来看,零件主体采用阶梯轴式的中空筒体结构,上部外圆加工有直纹滚花,滚花的齿距、齿深按照手动操作的摩擦力需求设定,既保证徒手旋转调节时不会打滑,又不会因为齿形过于尖锐划伤操作人员手部,滚花段的长度经过匹配计算,刚好满足成年人手指捏持的操作宽度,不需要额外加装操作手柄就能完成调节动作。
筒体中部的环形凸台是主要的轴向定位基准,凸台的两个端面都经过精加工,表面粗糙度控制在Ra1.6以内,安装时可以贴靠在设备的安装板或者轴承端面,承担轴向限位的作用,避免零件工作过程中出现轴向窜动,凸台的外径尺寸比两侧的翼型结构内收2mm,给两侧的联接结构留出足够的装配避让空间。两侧对称布置的翼型凸耳是该零件的核心功能结构,每个凸耳上都加工有同轴的半圆定位凹槽,凹槽的直径与配套的卡销、拨杆尺寸匹配,工作时外部的拨杆卡入凹槽内,既可以通过该零件带动轴系旋转,也可以通过外部限位结构卡入凹槽,实现轴系的周向定位锁止;两个凸耳的对称度公差控制在0.05mm以内,保证双向操作时的受力均匀,不会出现单侧受力过大导致的变形问题,
凸耳的外侧采用圆弧过渡设计,没有尖锐棱角,既避免装配过程中划伤操作人员,也减少了零件的应力集中点,提升交变载荷下的结构强度。零件下部的短轴段是与安装基体配合的导向段,直径比主体筒体略小,装配时可以快速插入安装孔内完成初定位,短轴段的端面做了倒角处理,倒角角度为45度,既方便装配导入,也去除了端面上的加工毛刺。从安装边界来看,该零件的主体筒体直径适配直径12-15mm的配套光轴,中空内孔的公差带采用H7级精度,与轴的配合为间隙配合,装配后可以顺畅转动同时不会出现明显的径向晃动;两侧翼型凸耳的最大外轮廓跨度为42mm,安装时需要在安装板上预留至少45mm的径向操作空间,保证旋转调节时不会与周边的其他零部件发生干涉;

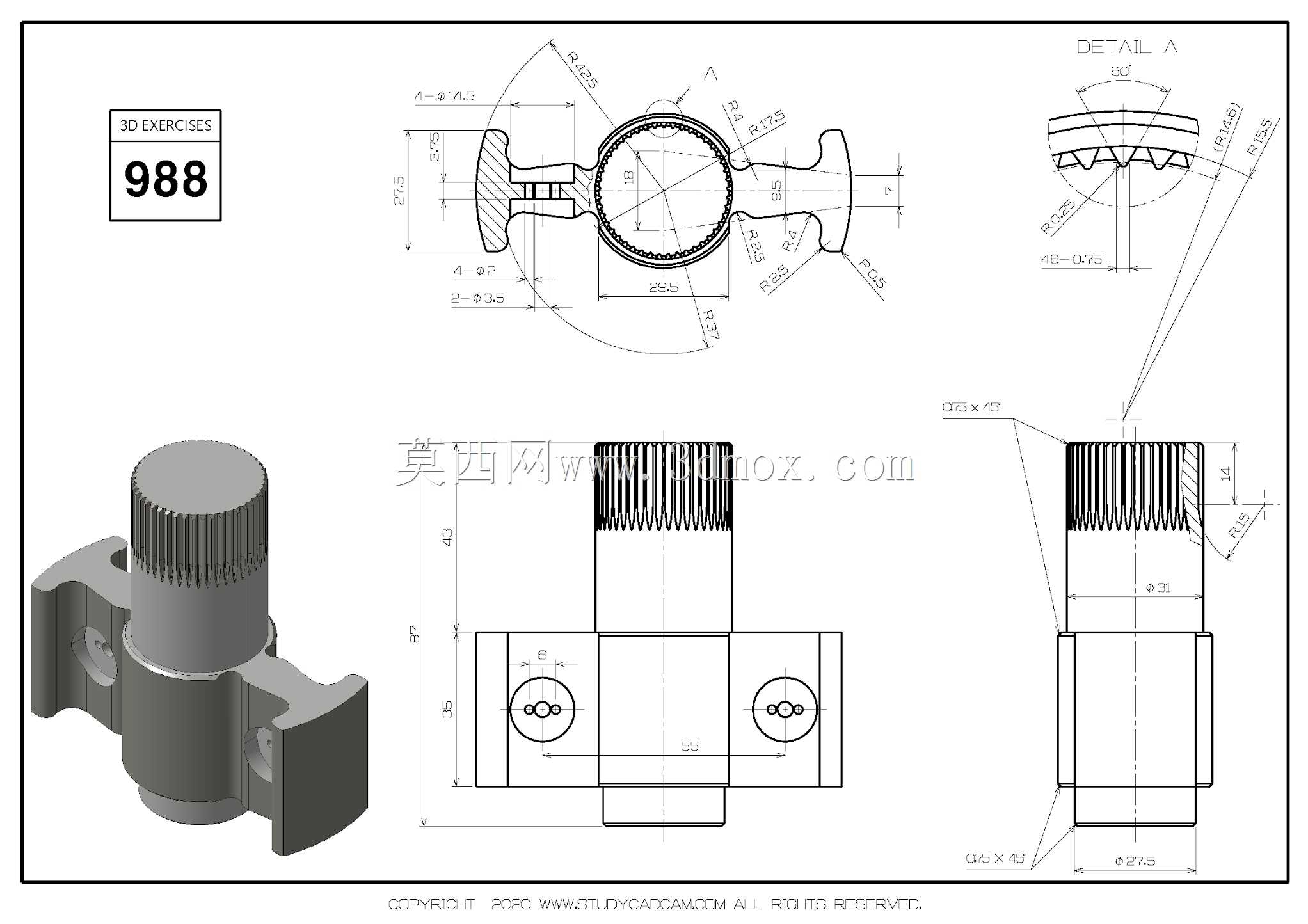

零件的总高度为38mm,上部滚花段露出安装面的高度不小于15mm,保证有足够的捏持操作空间,下部导向段插入安装孔的深度不小于8mm,保证装配后的支撑稳定性。设计过程中针对零件的受力情况做了简化的力学校核,翼型凸耳的根部做了R2的圆角过渡,避免应力集中导致的断裂问题,零件整体采用常用的45号钢材质加工,表面做镀锌钝化处理,具备基础的防锈能力,可以满足常规车间环境下的使用需求,不需要额外做特殊的表面防护。在实际建模过程中,滚花特征采用阵列直纹齿的方式构建,保证齿形的均匀一致,两侧凸耳的凹槽采用同轴切除的方式加工,保证两个凹槽的同轴度符合设计要求,所有的过渡圆角、倒角特征都按照实际加工工艺添加,避免出现建模特征与实际加工工艺脱节的问题,模型的所有尺寸都可以直接导出用于后续的工程图绘制、数控加工编程,不需要做额外的特征修正。这类零件虽然结构不算复杂,但在很多轻载调节机构中是不可或缺的基础零件,设计时需要平衡操作便利性、结构强度、装配空间三者的关系,不能只追求单一参数的最优,比如如果滚花段做的过长,会导致零件总高度增加,占用更多的安装空间,如果翼型凸耳做的过薄,会导致受力时容易变形,如果凸耳的凹槽尺寸公差控制过松,会导致定位时出现明显的间隙,影响调节精度。
