异径弯通带侧支法兰连接管路构件

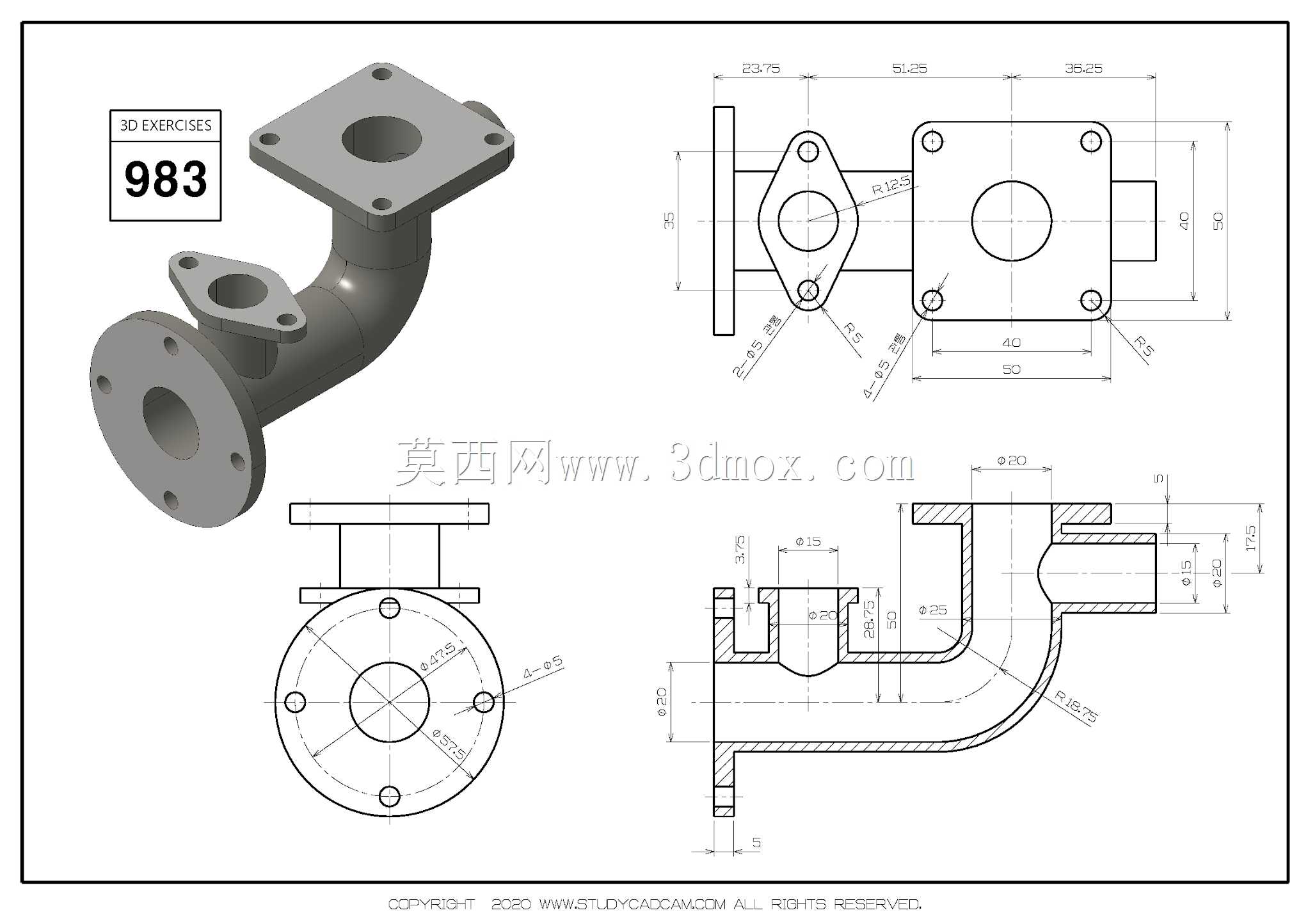

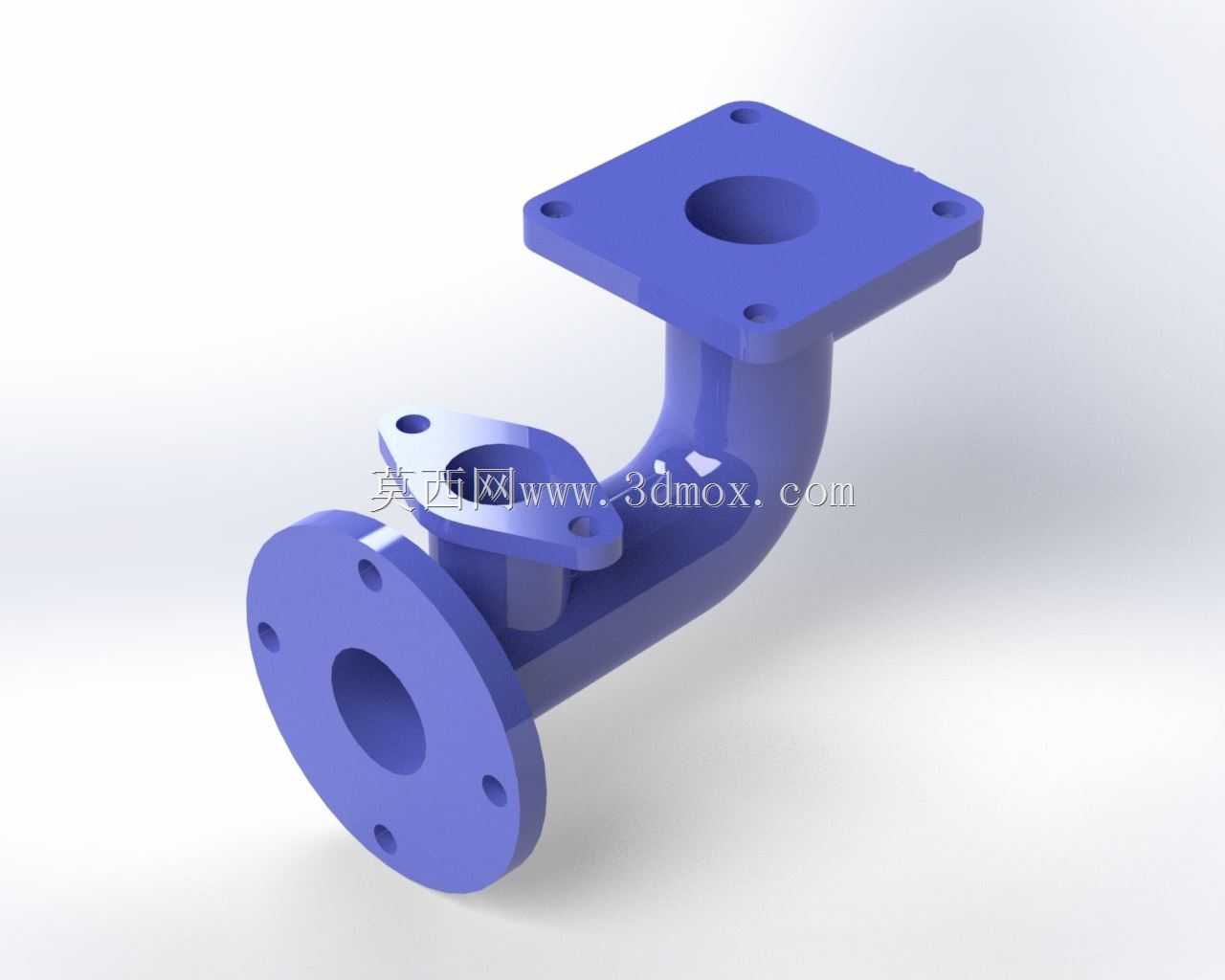

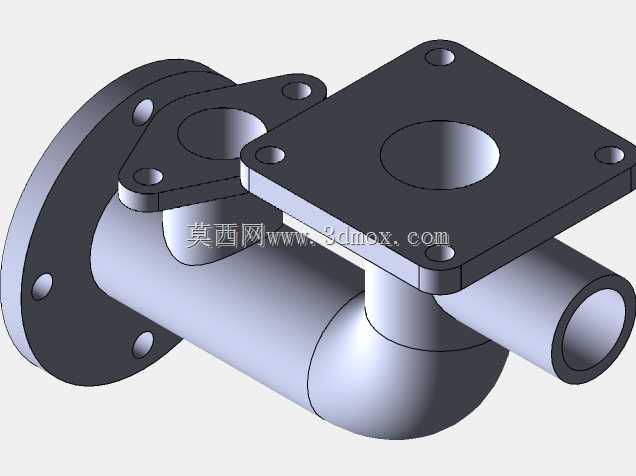

　　这类带侧支的异径弯通法兰管件，在流体输送管路系统中承担着转向、变径、支路分流的核心作用，常见于化工流体输送、暖通水循环、小型气动设备排布、低压液压回路等场景，用来在有限安装空间内完成管路走向调整，同时兼顾支路介质引出需求，避免多段管件拼接带来的密封点过多、流阻过大问题。从结构设计来看，构件主体为90度弯转的中空流道，两端分别设置方形法兰与圆形法兰，适配不同安装基面的连接需求：上端方形法兰带四个安装孔，适合直接固定在设备箱体壁面、阀组安装板这类平面安装位上，法兰中心的通孔为介质主通道入口，安装孔位对称分布，可保证安装后受力均匀，避免长期受管路振动影响出现连接松动；下端圆形法兰带周向均布的四个安装孔，适配标准圆法兰管路对接，

　　法兰端面预留密封垫安装余量，对接时可通过环形密封垫实现端面密封，适配低压工况下的气体、液体介质输送要求。弯管侧壁延伸出的小型带孔凸台结构，为支路引出接口，可用来接压力表、小型支管、排气阀或者传感器接头，无需在主管道上额外开孔焊接，减少现场加工工序，也避免现场焊接带来的管路变形、焊渣残留流道的问题。设计过程中首先要确定流道的通径匹配关系，主通道两端的通径差根据实际流量需求设定，弯管段的曲率半径需要兼顾流阻与安装空间：曲率半径过大会导致整体构件占用空间增加，不利于紧凑排布的设备内部管路布局；曲率半径过小则会增大介质流经时的局部阻力，在输送含微小颗粒的介质时还容易在弯转处出现冲蚀磨损，因此建模时需要做流道内壁的圆滑过渡处理，

　　避免直角转折造成的流道突变。安装边界方面，上端方形法兰的安装孔中心距、法兰外轮廓尺寸需要匹配对应设备的安装基面开孔尺寸，安装时法兰与基面之间需根据介质特性选择橡胶垫、四氟垫或者金属缠绕垫做密封；下端圆形法兰的孔位周向角度可根据安装需求调整，对接时要保证法兰端面平行度，避免螺栓紧固时出现偏载导致密封失效。侧壁的小型凸台接口的中心高度、孔位朝向，在建模时已经做了角度优化，保证外接元件时不会与主管道、周边其他构件产生干涉，凸台的连接孔深度根据外接接头的螺纹长度设定，避免攻丝过深打穿主通道壁，或者攻丝过浅导致接头连接强度不足。整个构件的壁厚根据公称压力等级设定，弯管段的外侧壁因为受介质冲蚀更明显，建模时做了轻微的壁厚加厚处理，

　　提升长期使用的可靠性，法兰与弯管主体的连接位置做了圆角过渡，减少应力集中，避免管路受外力冲击、温度变化产生热胀冷缩时在连接位置出现开裂。这类集成式管件相比多段标准管件拼接的结构，整体刚性更好，安装时仅需要完成两端法兰与侧支接口的三次连接即可完成装配，大幅减少现场安装的工作量，同时减少了密封点数量，降低了管路系统出现跑冒滴漏的概率，在紧凑化设计的小型设备内部管路排布中优势明显。建模过程中需要重点保证各法兰安装面的平面度、安装孔的位置度公差，因为法兰连接的密封可靠性很大程度上取决于安装面的贴合程度，如果安装面存在翘曲、孔位偏移，即使紧固螺栓的力矩达到要求，也容易出现密封不严的问题；流道内壁的表面质量也需要重点关注，光滑的内壁可以降低介质流动阻力，减少杂质在管壁的附着堆积，尤其是输送粘性介质、含杂质介质时，内壁的圆滑过渡能有效降低堵塞风险。
