内燃机分体式连杆结构三维建模

项目分类:通用机械零部件 发布时间:2022-07-30 ID:687866
  • 内燃机分体式连杆结构三维建模
  • 内燃机分体式连杆结构三维建模
  • 内燃机分体式连杆结构三维建模

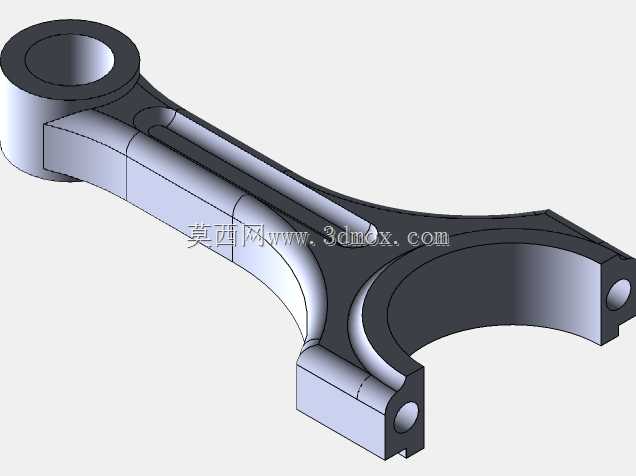

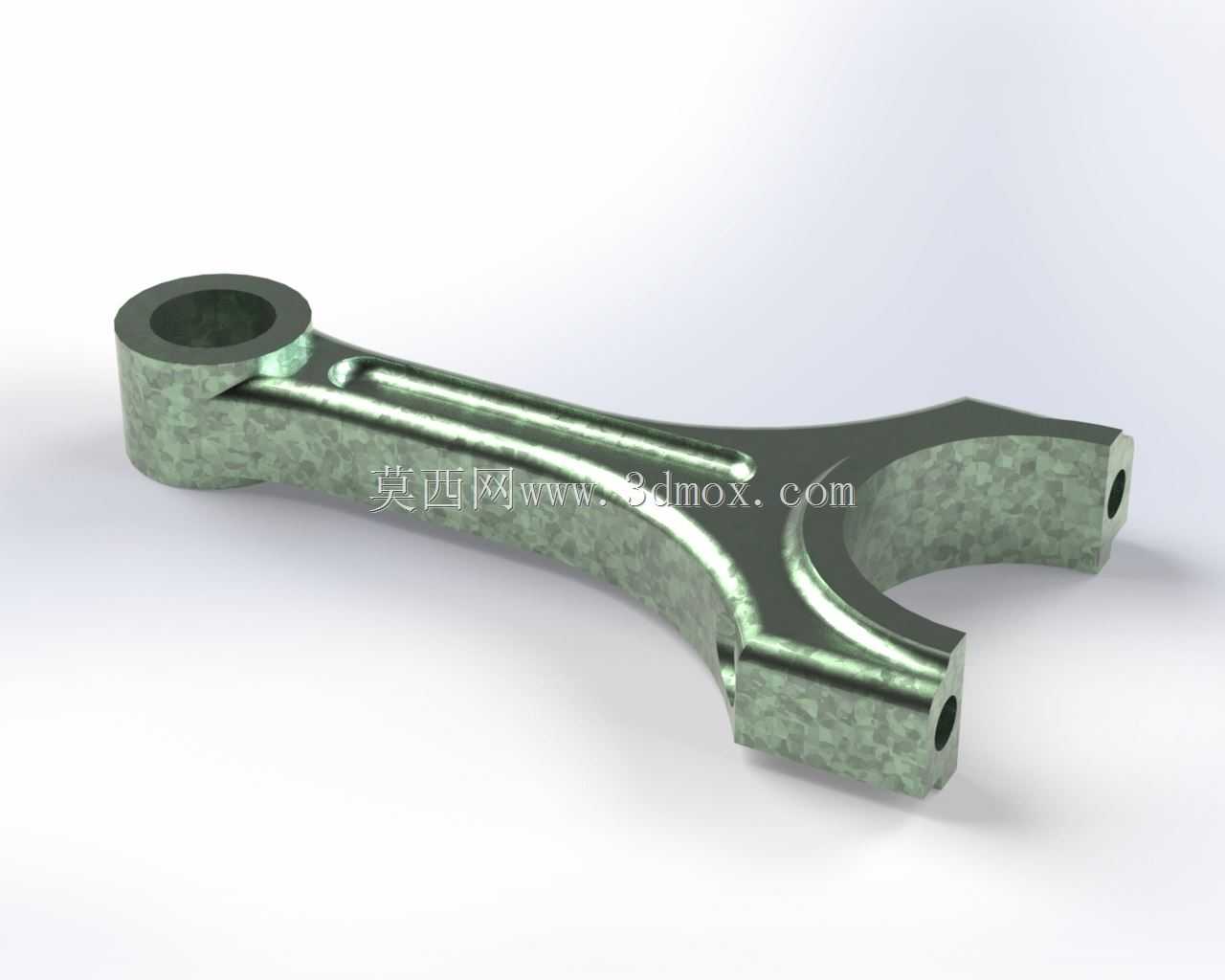

  本次建模的分体式连杆是内燃机曲柄连杆机构的核心传力构件,日常在小排量汽油机、通用动力汽油机以及小型柴油机组装、维修、教学场景中应用广泛,它的核心作用是承接活塞销传递来的燃烧爆发压力,将活塞的往复直线运动转化为曲轴的旋转扭矩输出,是动力转换路径上无法替代的受力部件。从实际工况出发,这个连杆的设计首先要满足交变载荷下的强度与刚度要求,杆身采用了工字形截面结构,这种截面形式能在同等材料用量下获得最大的抗弯截面模量,既可以降低连杆自身的往复运动惯性力,又能承受做功冲程中瞬间的冲击载荷,避免杆身出现弯曲、扭转变形。连杆的小头端采用整体式圆孔结构,用于压入青铜衬套后与活塞销配合,衬套内壁设计有储油槽,工作时可以留存来自曲轴箱飞溅的润滑油,

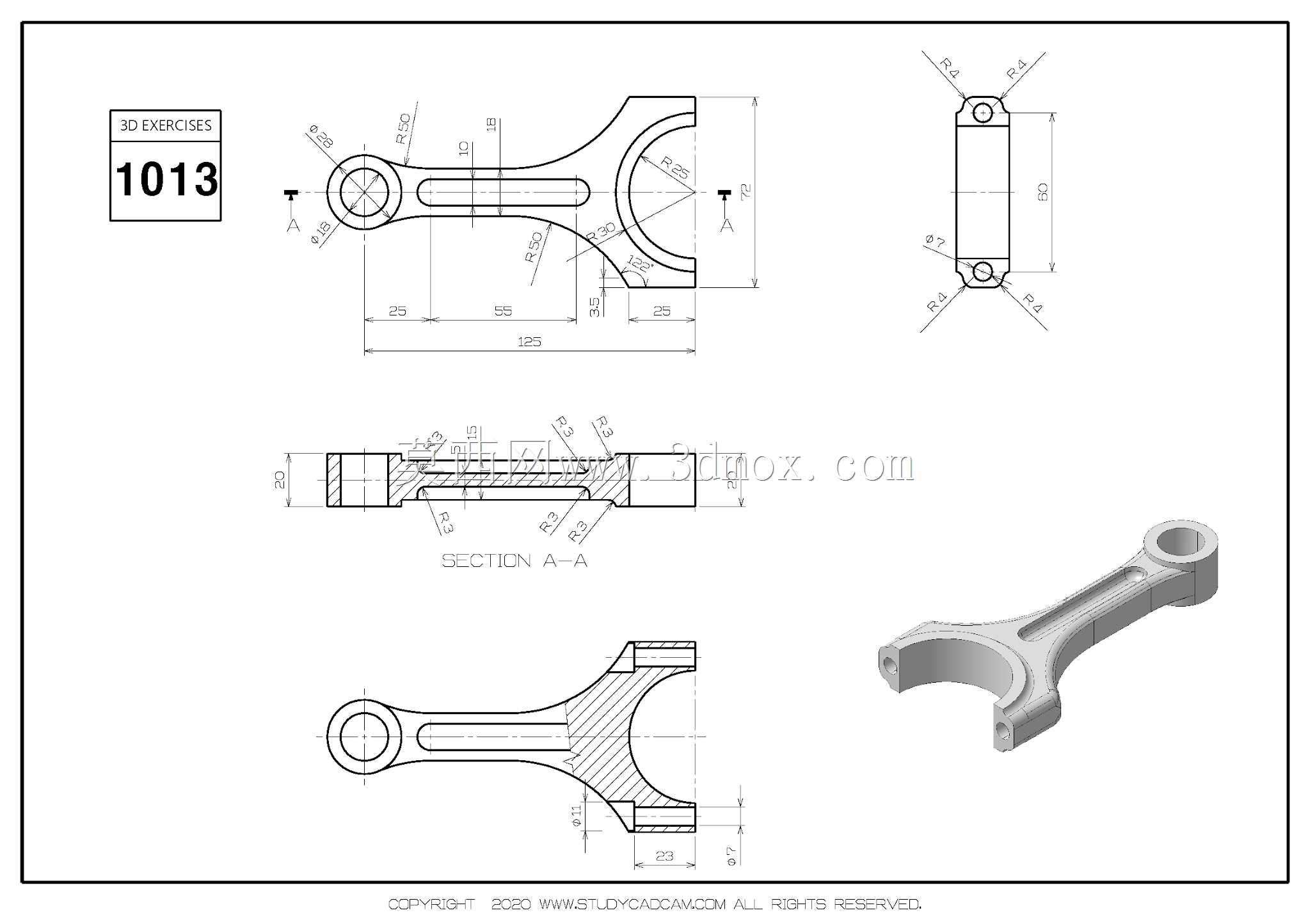

  在活塞销与衬套之间形成稳定油膜,降低相对运动的摩擦磨损;大头端采用分体式斜切结构,配套连杆盖通过螺栓与杆身紧固,这种斜切设计的核心考量是方便装配时连杆组件能够顺利穿过气缸套,完成与曲轴连杆轴颈的配合,大头孔内用于安装轴瓦,轴瓦表面的减磨合金层可以有效降低曲轴轴颈的磨损,同时轴瓦上的定位凸台可以防止工作过程中轴瓦出现转动、移位。建模过程中需要严格控制各部位的尺寸公差与形位公差:小头孔与大头孔的中心距是核心安装尺寸,直接影响发动机的压缩比与活塞行程精度,两孔的平行度公差需要控制在极小范围内,否则会导致活塞偏磨、缸套异常磨损、运转卡滞等故障;大头端的结合面需要做粗糙度与平面度控制,保证连杆盖装配后结合面无缝隙,

  避免螺栓紧固后大头孔出现失圆,影响轴瓦的配合精度。杆身与大小头的过渡区域采用了大圆角平滑过渡,避免应力集中导致的疲劳断裂,这也是连杆类零件设计的关键细节,实际使用中绝大多数连杆断裂故障都出现在截面突变的应力集中位置。从安装边界来看,小头端的外径尺寸需要匹配活塞内腔的避让空间,避免活塞运动到上止点时连杆小头与活塞裙部发生干涉;大头端的外圆尺寸需要匹配曲轴箱的内部避让空间,同时要保证曲轴旋转过程中连杆大头不会与曲轴平衡块、缸体侧壁发生运动干涉;连杆螺栓的安装孔位置精度直接影响连杆盖的装配定位,建模时需要保证螺栓孔与结合面的垂直度,避免螺栓承受附加弯曲应力。整个连杆的外形做了轻量化的流线型处理,既可以降低曲轴箱内运转时的机油搅动阻力,

  也能减少高速往复运动下的惯性力冲击,对于高转速工况的内燃机来说,连杆的轻量化设计直接关系到发动机的最高转速上限与运转平稳性。建模时还原了零件表面的拔模斜度与加工面区分,非加工面保留锻造后的自然纹理特征,加工面标注了对应的粗糙度要求,完全符合实际锻造连杆的生产工艺逻辑,可直接用于结构教学、装配仿真、有限元受力分析等场景。
