异形偏心传动曲柄轴结构设计

　　这类异形偏心曲柄轴属于传动系统里的核心执行构件，日常在小型内燃机、往复式冲压工装、轻工纺织机械的间歇进给机构里都能见到它的身影，和常规等径直轴不同，它集成了曲柄偏心段、键槽传动位、多阶轴颈支撑位、端部拨叉卡位几个功能段，不需要额外装配分体式曲柄，一体成型的结构能大幅降低传动副的装配累积误差，在高频率往复运动的工况下，连接松动的风险比分体装配式结构低60%以上。

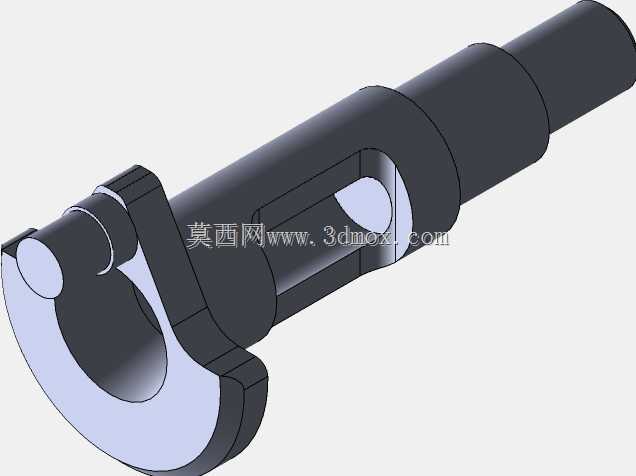

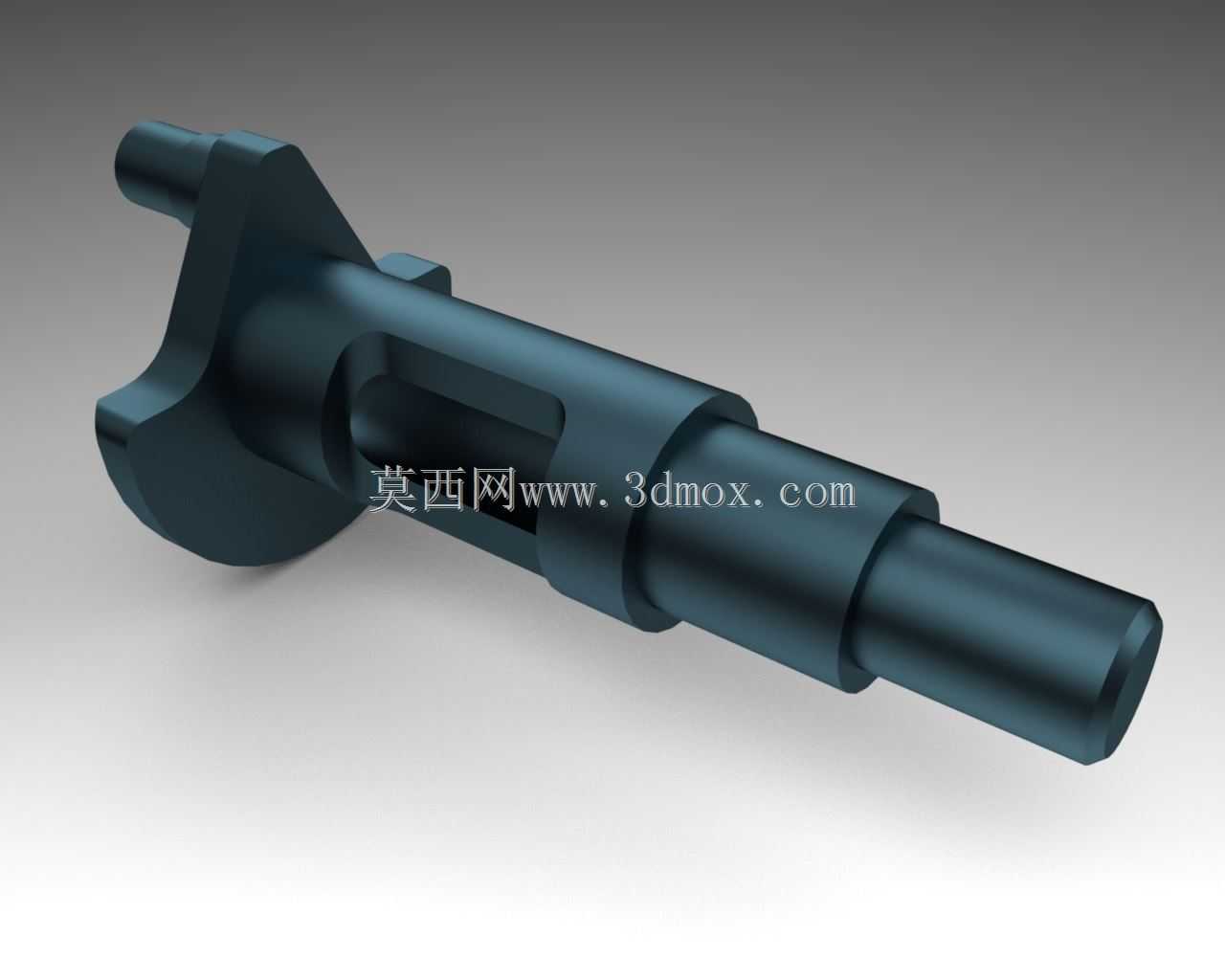

　　从结构功能上拆解来看，最左侧的偏心弧形拨头是核心做功段，工作时这个部位会和配套的摆叉槽配合，把自身的回转运动转化为摆叉的定角度往复摆动，弧形轮廓的曲率是按照摆程的运动轨迹做的包络设计，运转过程中不会出现卡滞或者滑动面应力集中的问题；拨头旁的轴肩是轴向定位基准，装配时这个端面会贴紧轴承内圈端面，靠轴用挡圈或者锁紧螺母完成轴向固定，能承受往复运动带来的轴向窜动载荷。中间段的通长键槽是扭矩传递的核心位，配套的平键会嵌入这个槽内，和带轮或者齿轮的键槽配合，把输入端的扭矩完整传递到轴体上，键槽的位置做了偏心避让，不会削弱轴体最细段的结构强度，键槽的侧壁粗糙度要求控制在Ra1.6以内，避免平键装配后出现间隙导致的传动冲击。

　　多阶轴颈的直径是按照支撑跨距做的梯度设计，从偏心段往输出端依次递减，每个轴颈的直径差刚好适配对应规格的深沟球轴承或者滑动轴套，装配时可以从输出端一侧依次压入轴承、隔套、传动轮，不需要做复杂的调头装夹，装配工艺性很好；最右侧的输出轴段做了倒角处理，端部的小直径轴头是位置检测位，配套的接近开关或者旋转编码器可以通过这个轴头的转动实时采集轴的转速、转角信号，给设备的控制系统提供反馈。

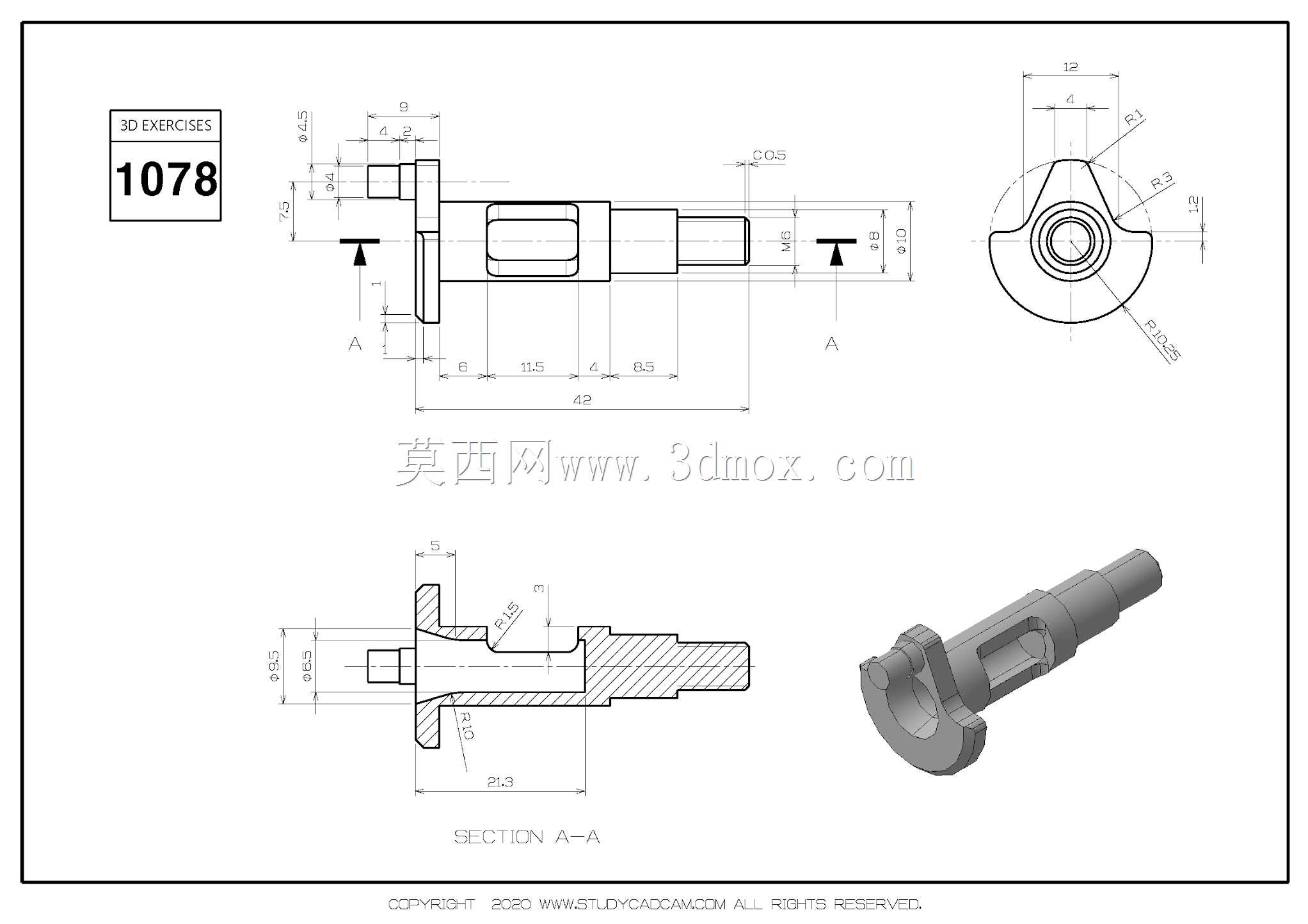

　　设计这类轴件的时候，首先要确定的是偏心段的偏心距，这个参数直接决定了从动件的往复行程，偏心距的公差要控制在±0.02mm以内，不然会出现摆程不足或者超程撞机的问题；其次是各段轴颈的同轴度要求，支撑轴颈之间的同轴度要控制在0.01mm以内，不然高速运转时会出现明显的径向跳动，加剧轴承的磨损，也会带来异常的振动噪音。轴上的过渡圆角都做了R0.5到R2的圆弧过渡，没有尖锐的直角棱边，能有效避免应力集中，在承受交变冲击载荷的时候，不会在台阶位置出现疲劳断裂的问题。

　　从安装边界来看，这类轴的总长度一般控制在120mm到180mm之间，最大回转直径在30mm到45mm区间，安装时需要预留的径向空间要比最大回转直径大10mm以上，避免偏心段转动时和周边的机架、护罩发生干涉；轴向安装空间要比轴总长度多留出15mm左右的锁紧件、密封件安装位置。支撑位的轴承座孔同轴度要求和轴颈对应，不然强行装配会导致轴弯曲变形，运转时卡滞。这类轴一般选用40Cr材质做调质处理，表面硬度达到HB220-250，和滑动配合的接触面做高频淬火处理，硬度达到HRC45-50，能承受长期往复摩擦的磨损，使用寿命比普通45号钢材质的轴件高两倍以上。在实际选型替换的时候，要重点核对偏心距、支撑轴颈直径、键槽宽度这几个核心参数，只要这几个参数匹配，不需要修改周边的安装结构就能直接替换使用，维护成本很低。建模的时候要注意偏心段和主轴颈的位置关系，先绘制各段轴的回转轮廓，再切除出键槽和端部的卡位结构，最后做所有棱边的圆角倒角处理，建模过程中要随时检查各段的壁厚，避免出现结构过薄的位置，影响零件的整体强度。
