异形腔体式安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:687872
  • 异形腔体式安装基座结构设计
  • 异形腔体式安装基座结构设计
  • 异形腔体式安装基座结构设计

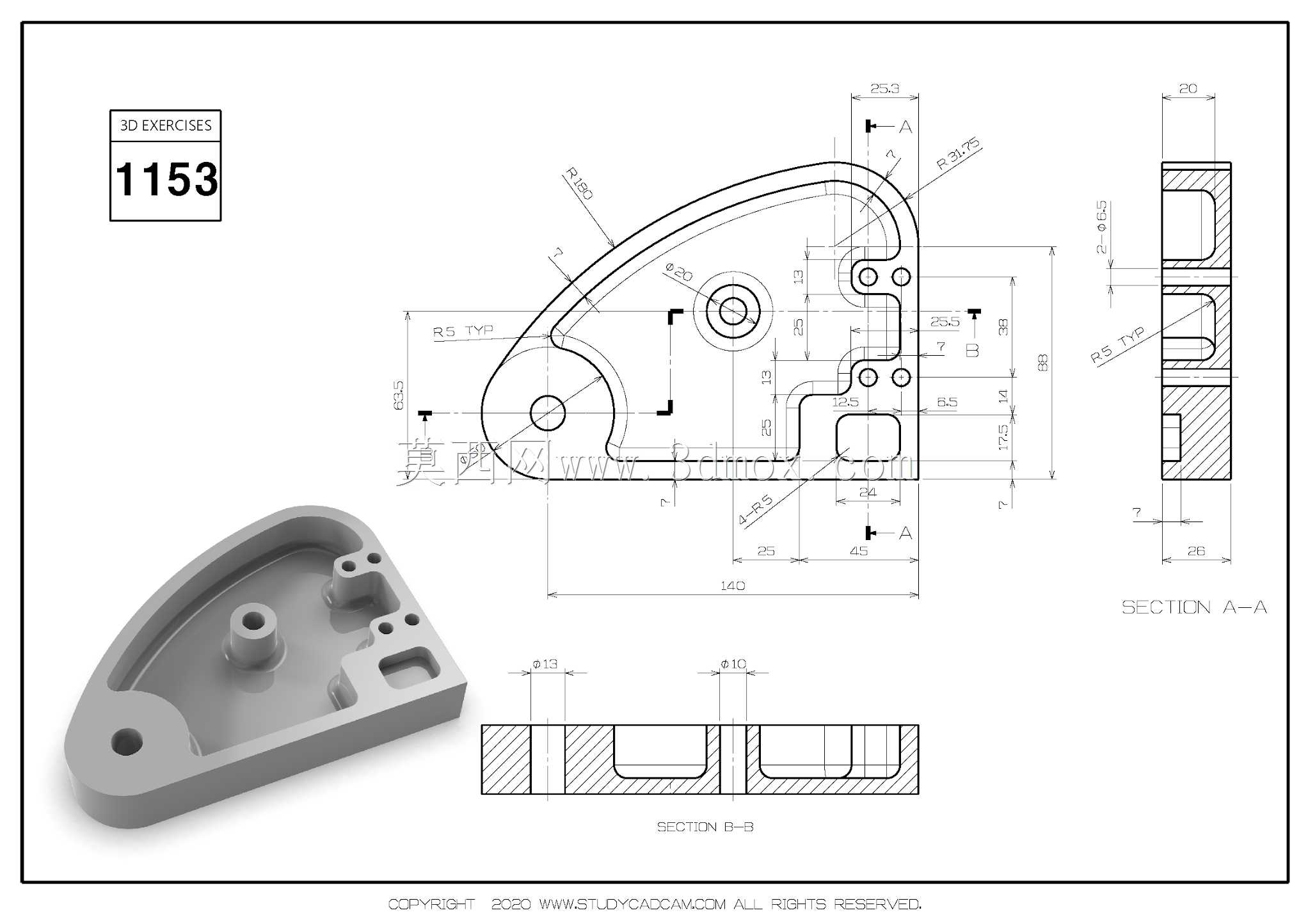

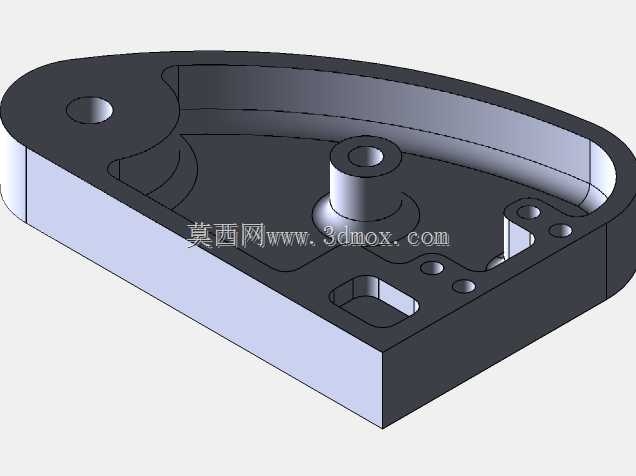

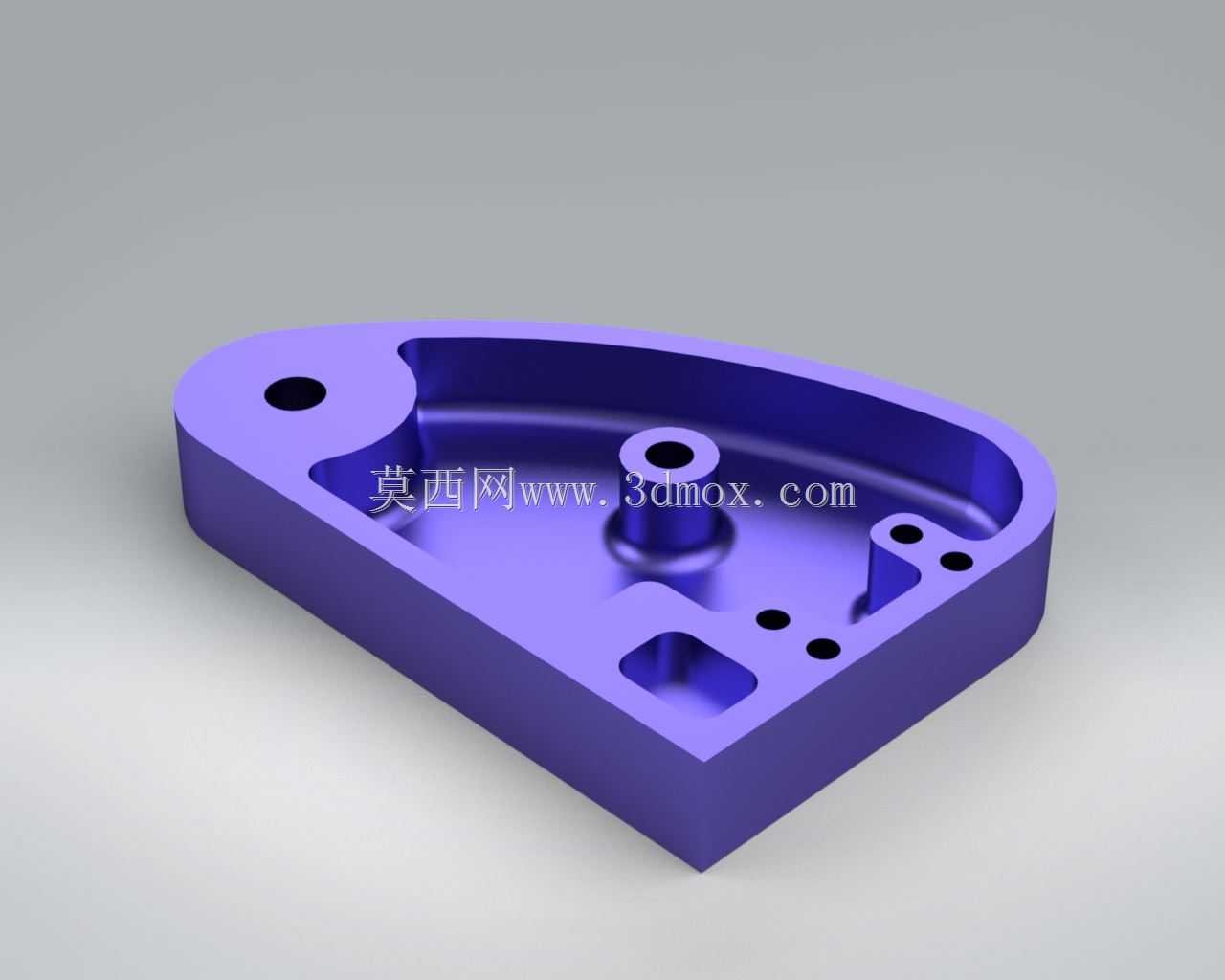

  这款异形腔体式安装基座,在小型机电设备的内置功能模块固定场景中应用十分广泛,常见于手持检测设备、小型通讯终端、便携工业仪器的内部承力结构,承担着内部功能元件定位、外部载荷分散、腔体空间分隔的多重作用,区别于标准型材拼接的安装支架,这类一体化铣削成型的基座能在极小的安装空间内,同时满足多组不同尺寸元件的固定需求,避免多零件拼接带来的装配累积误差。从结构功能来看,基座整体采用带圆角的类水滴形外轮廓,边缘做了均匀的壁厚设计,腔体下沉深度根据内部安装元件的高度做了差异化处理,中心位置的凸台柱是核心承力点位,预留的中心通孔用于穿设主轴或者固定核心功能元件,凸台根部做了圆弧过渡处理,避免长期受载出现应力集中开裂的问题。

  腔体内部的不同尺寸沉孔与通孔,分别对应不同规格的电子元件、线路板固定柱、定位销的安装需求,其中靠近窄端的大尺寸通孔为主要安装定位孔,用于穿设固定螺栓将整个基座锁附在设备主壳体上,其余分布在腔体边缘的小孔,一部分用于辅助定位,一部分用于走设内部连接线路,避免线路在腔体内晃动出现磨损。设计这类基座的时候,首先要确认的是安装边界尺寸,也就是基座放入设备壳体内部后,外轮廓不能和壳体内壁、相邻其他功能模块产生干涉,外轮廓的圆角半径要匹配壳体内部的让位圆角,保证装配时间隙均匀,不会出现局部卡滞。壁厚的选择要兼顾强度与轻量化需求,这类采用工程塑料或者铝合金铣削加工的基座,壁厚通常控制在2-4mm区间,过薄会导致受载后形变过大,

  无法保证内部元件的位置精度,过厚则会增加整体重量,不符合便携设备的轻量化设计要求。腔体内部的凸台高度要根据对应安装元件的底部高度差来设定,保证所有元件安装完成后,上表面处于同一装配平面,方便后续上盖的密封与固定。孔位的设计要提前匹配对应紧固件的规格,定位孔采用H7级公差设计,保证装配时的定位精度,固定过孔则预留足够的装配间隙,降低加工精度要求同时方便装配对位。在实际使用场景中,这类基座往往要承受设备跌落时的冲击载荷,因此在腔体的转角位置、凸台与底板的连接位置,都做了对应的加强结构,比如转角处的加厚处理、凸台根部的三角加强筋,能有效分散冲击载荷,避免薄弱位置出现断裂。另外腔体内部的方形沉槽,是专门为特定尺寸的功能模块预留的安装位,

  沉槽的深度刚好容纳模块本体,侧边预留的微小缺口用于取出模块时的让位,方便后期维护更换元件。基座的上表面边缘做了微小的倒角处理,一方面是去除加工毛刺避免划伤操作人员,另一方面是在装配上盖的时候起到导向作用,降低装配对位的难度。从加工角度来看,这类一体化腔体结构采用三轴CNC铣削即可完成全部加工工序,不需要额外的工装夹具,一次装夹就能完成外轮廓、腔体、孔位的全部加工,能有效控制加工成本与加工周期,适合小批量的设备试制场景。如果是大批量生产,也可以基于这个三维结构直接开模注塑,只需要在对应位置调整拔模斜度即可,结构本身的工艺性较好,不需要做过多的结构调整就能适配不同的加工工艺。在装配逻辑上,这款基座采用单主孔定位+多辅助孔固定的方式,主定位孔承担主要的定位限位作用,其余固定孔只需要承担锁紧功能,不需要过高的位置精度,能大幅降低装配时的对位难度,提升产线装配效率。同时腔体内部的空间划分充分考虑了元件的走线需求,孔位之间预留了足够的走线路径,不会出现线路被挤压的情况,能保证内部线路的使用寿命。
