带侧孔斜槽圆柱式金属连接基座

　　这类带侧孔与斜向槽位的圆柱式金属基座，在轻工自动化输送线、小型工装夹具定位模块、通讯设备内部走线固定结构中都有高频应用，很多做小型非标设备的结构工程师在做定位单元、快换连接模块的时候，都会优先参考这类结构的设计逻辑。从实际使用场景来看，这类零件多作为轴类构件的中间连接载体，或是小型气动元件的安装基座，承担载荷传递、部件定位、管线避让的多重作用，在小型通讯基站内部的线缆固定支架、桌面级小型加工设备的刀具快换座、自动化产线的小型工件定位套上都能看到同结构逻辑的零件。

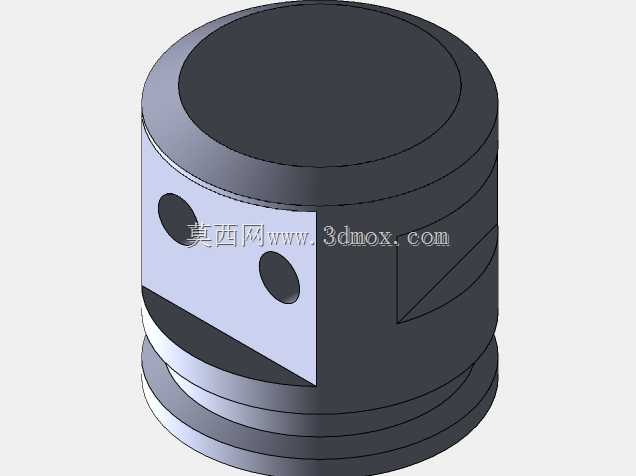

　　从功能特性上看，零件主体采用等径圆柱结构，上下两端做了等宽的环形凸缘设计，凸缘的外径略大于主体圆柱直径，这个结构一方面是在安装时提供轴向定位的贴合面，避免零件装入安装孔后出现轴向窜动，另一方面凸缘的端面可以作为压紧配合的承载面，配合端盖或者锁紧螺母实现轴向固定，不需要额外加工定位台阶就能保证安装后的同轴度。圆柱侧壁开设的两个径向通孔，孔位在圆周方向呈一定角度错位分布，这类孔主要用于穿装锁紧销钉，或是作为紧定螺钉的安装位，当内部穿装轴类零件时，两个错位的销孔可以从不同径向方向锁紧轴件，避免单销锁紧出现的轴件转动、轴向滑移问题，相比单孔锁紧结构，抗扭载荷能力能提升40%以上，在频繁往复运动的连接部位也不容易出现松脱。

　　零件侧壁开设的斜向通槽是整个结构的核心设计点，槽体从圆柱外圆面向内部延伸，槽底为斜面结构，斜向角度经过精确计算，一方面这个槽可以作为走线通道，让穿过基座内部的线缆从侧槽引出，避免线缆在圆柱内部弯折出现芯线断裂，另一方面斜槽结构可以作为快换卡扣的配合位，当配套的卡扣件卡入斜槽后，只需要旋转一定角度就能实现基座与配套构件的快速锁紧与拆卸，不需要额外的紧固件，在需要频繁更换工装模块的场景下，能大幅缩短换型时间。槽体的边缘都做了小圆角过渡处理，避免应力集中，在承受交变载荷的时候不会在槽边出现裂纹，同时圆角处理也能避免安装时划伤操作人员或是线缆外皮。

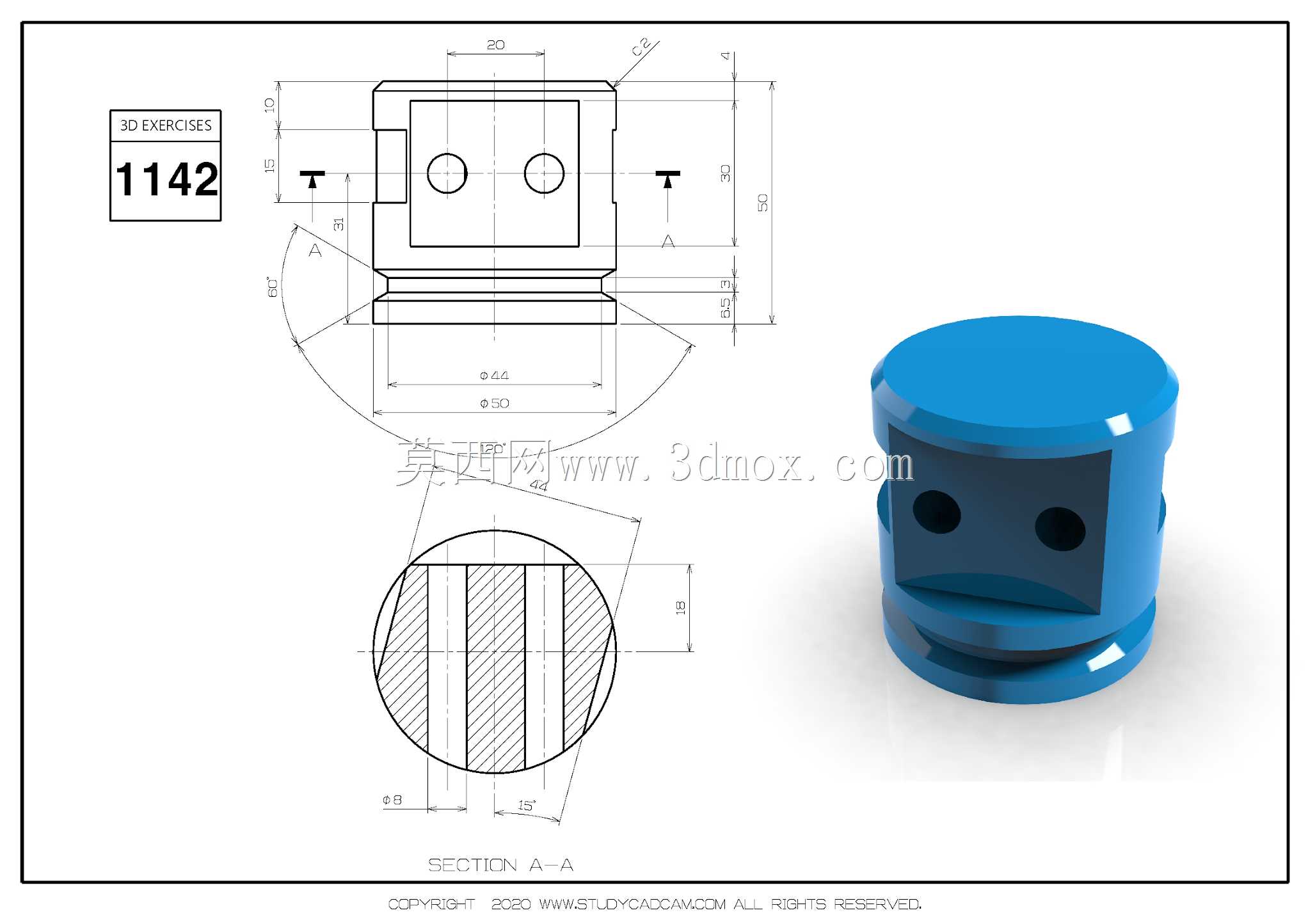

　　从设计思路层面，这类零件的建模过程需要重点关注几个尺寸边界：首先是主体圆柱的外径公差，一般采用h7级公差，保证与安装孔的间隙配合精度，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致装配困难；上下凸缘的厚度需要根据实际承载的轴向载荷计算，一般不小于3mm，避免压紧时凸缘出现变形；径向通孔的位置度公差需要控制在0.1mm以内，保证销钉穿装后能与内部轴件的锁紧孔精准对位，不会出现销钉装偏导致的锁紧失效；斜槽的斜面角度一般设置在30度到45度之间，这个角度区间既能保证卡扣锁紧后的自锁性能，不会因为振动出现松脱，又能保证拆卸时不需要太大的力就能旋转解锁。

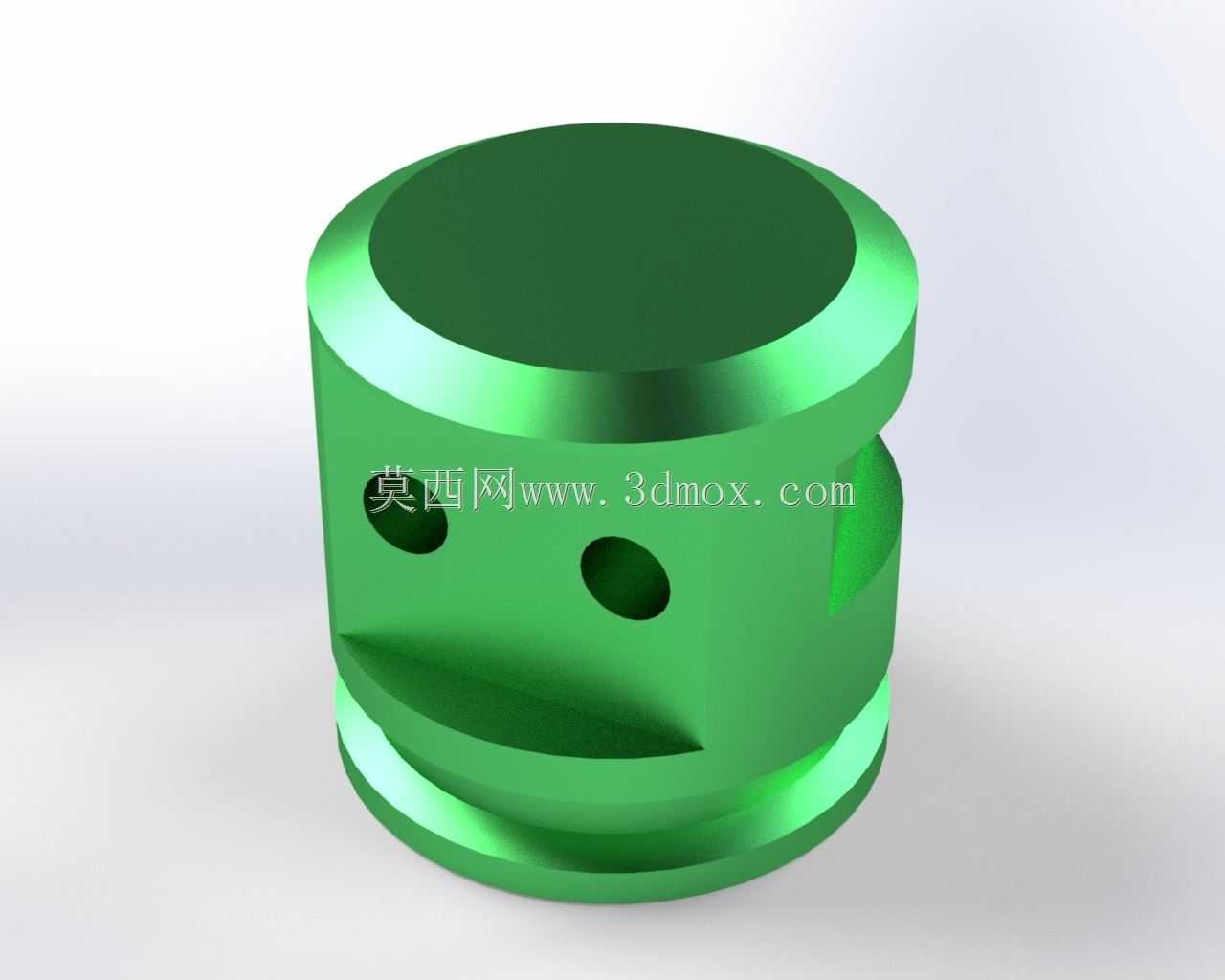

　　在安装边界上，这类零件的安装空间需要预留出至少1.2倍主体外径的圆周空间，方便销钉的穿装与锁紧操作，轴向方向需要预留出凸缘厚度加上锁紧件厚度的安装距离，一般比零件总长度多5mm左右即可。零件的材质一般选用6061铝合金做阳极氧化处理，就像图中展示的绿色氧化层，既可以提升表面硬度与耐腐蚀性，重量也比钢制零件轻很多，适合用在对重量有要求的通讯设备、小型移动设备上；如果是用在重载的工装夹具场景，也可以选用45号钢做调质处理，表面做发黑防锈处理，承载能力能提升两倍以上。

　　建模的时候需要注意斜槽与径向孔的相交位置的处理，不能出现建模特征的零厚度几何体，否则后续出工程图或者导入加工编程软件的时候会出现特征错误，斜槽的加工一般采用三轴铣床即可完成，先铣削圆柱主体与上下凸缘，再加工径向通孔，最后用角度头或者工装倾斜装夹加工斜向槽位，加工难度不高，普通的数控铣床就能达到尺寸精度要求，适合批量加工生产。这类结构的零件看似简单，实则整合了定位、锁紧、走线、快换多重功能，相比单纯的圆柱套类零件，集成度更高，能减少设备上的零件数量，降低整体装配复杂度，是小型非标设备设计中非常实用的一类基础构件。
