带方形安装底座的金属曲面练习构件

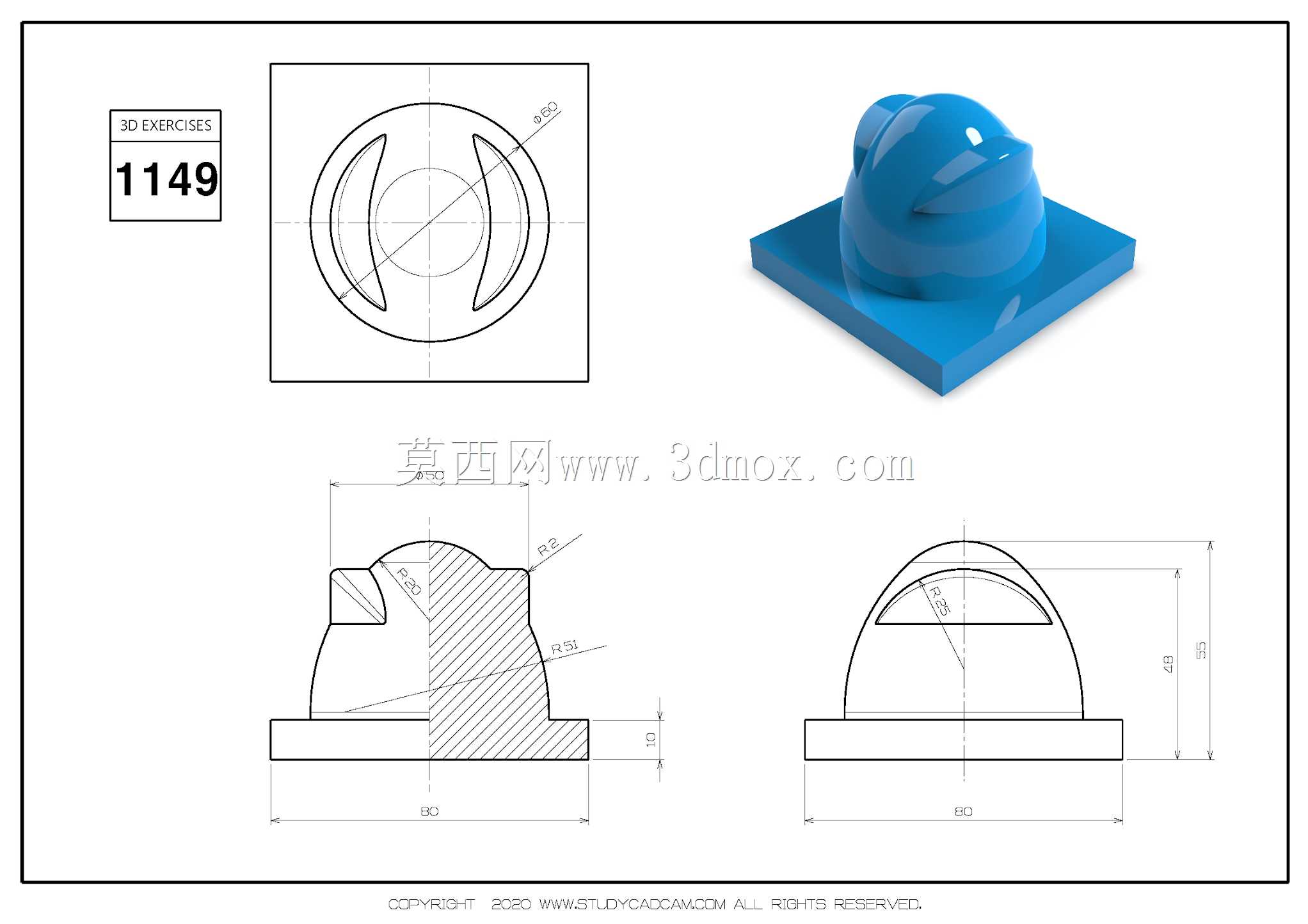

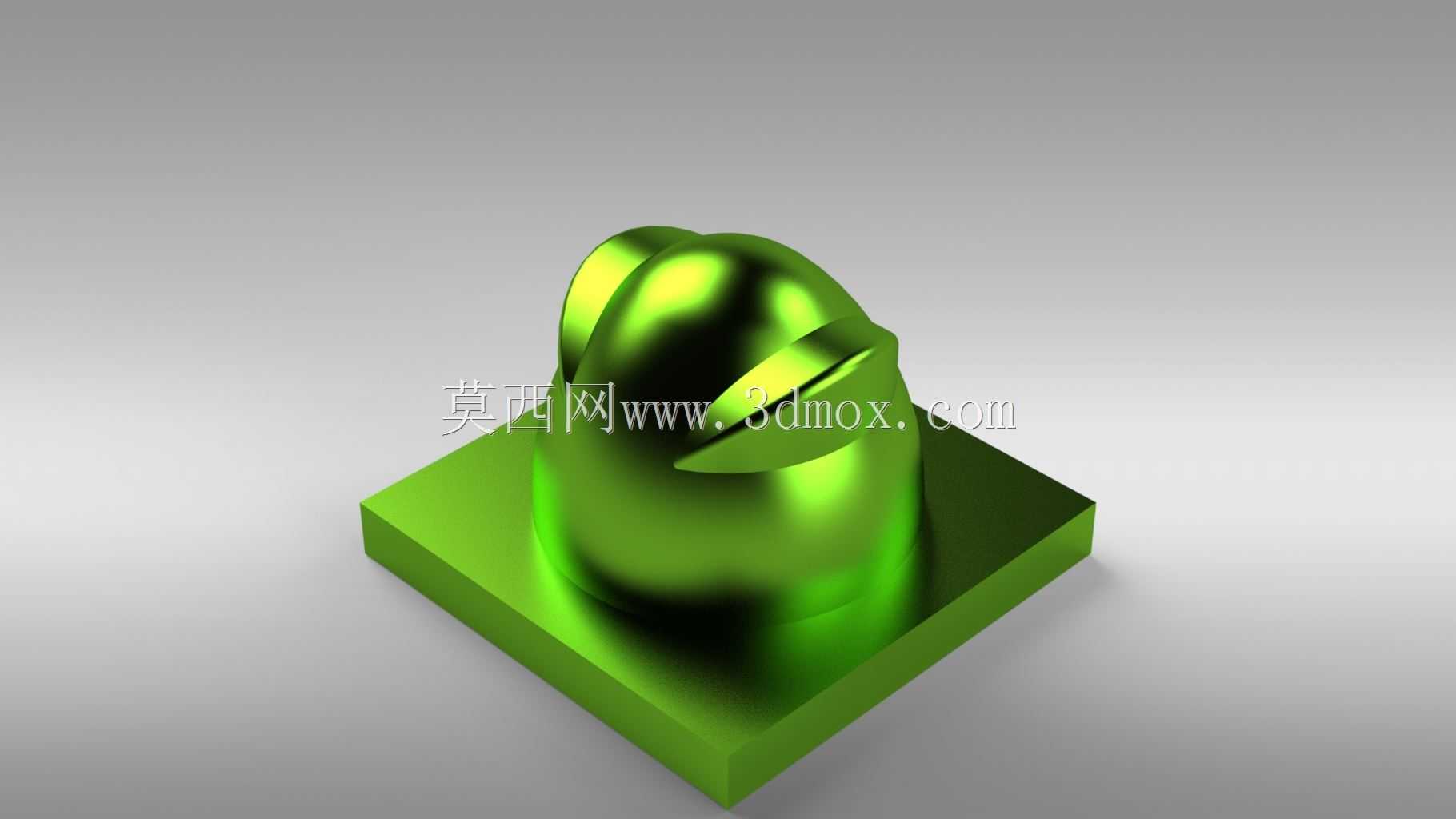

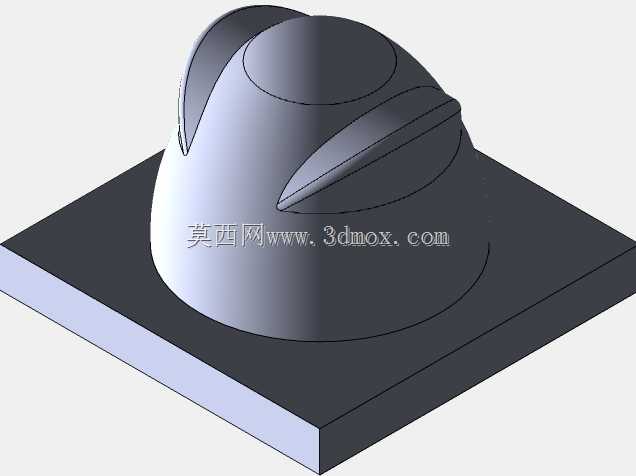

　　该构件的设计核心围绕基础曲面建模能力训练展开，主体由下部方形安装基座与上部异形曲面凸台两部分构成，方形基座采用等厚实体设计，四个侧边做了极小的倒角处理，避免锐边在实际加工、装配过程中造成划伤，同时也能降低应力集中系数，提升基座的结构强度。基座底面为完全平面结构，可直接贴合安装面进行固定，安装孔位预留于基座四角的平面区域，孔位间距按照通用安装基准设定，适配常规的螺栓固定规格，无需额外加工转接板即可完成装配。上部曲面凸台与基座采用一体化成型设计，曲面过渡区域做了连续G2曲率衔接，不存在棱边突变，这种设计一方面能降低流体经过构件表面时的阻力，另一方面也能避免应力在衔接位置集中，提升构件整体的抗疲劳性能。凸台顶部设置了对称的内凹切槽结构，

　　切槽的侧壁与曲面主体同样做了顺滑过渡，切槽的尺寸精度可满足小型定位销、卡扣类零件的配合需求，可作为小型设备的定位基座使用。从实际应用场景来看，这类构件可作为小型自动化设备的端部定位座，用于对轻薄类工件进行承托定位，曲面的弧形轮廓可避免工件放置时出现磕碰划伤，方形底座的大接触面积能保证安装后的稳定性，即使设备运行过程中存在小幅振动，构件也不会出现移位。设计过程中优先考虑了加工可行性，曲面部分的曲率半径均大于常规铣削加工的最小刀具半径，无需使用特殊定制刀具即可完成三轴铣削加工，基座的平面度公差可通过常规磨削工艺保证，不需要特殊的加工工序。构件的整体高度控制在常规安装空间允许范围内，不会与周边的运动部件产生干涉，

　　安装时仅需将基座底面与安装面贴合，锁紧四角的固定螺栓即可完成装配，后期维护拆卸也十分便捷。从建模练习的角度来看，该构件涵盖了实体拉伸、曲面放样、曲面裁剪、实体合并、倒角倒圆等多个基础建模操作，曲面部分的构建需要精准控制轮廓线的曲率，避免出现曲面褶皱、曲率突变的问题，能够帮助建模初学者掌握曲面与实体衔接的处理技巧，理解工业零件设计中工艺性与功能性的平衡逻辑。在实际选型使用时，可根据具体的安装空间调整基座的长宽尺寸，上部凸台的曲面轮廓也可根据实际承托工件的外形做适配修改，切槽的宽度深度可根据配合零件的尺寸进行参数化调整，整体模型的参数化特征清晰，修改单个尺寸即可完成衍生设计，不需要重新构建整体模型。构件的壁厚设计均匀，不存在壁厚突变的区域，若采用注塑工艺加工也不会出现缩痕、填充不足的缺陷，适配金属切削加工、3D打印、注塑成型等多种加工工艺，可根据实际使用场景的强度、成本需求选择对应的加工方式与材料。
