金属铰接式安装固定支座结构设计

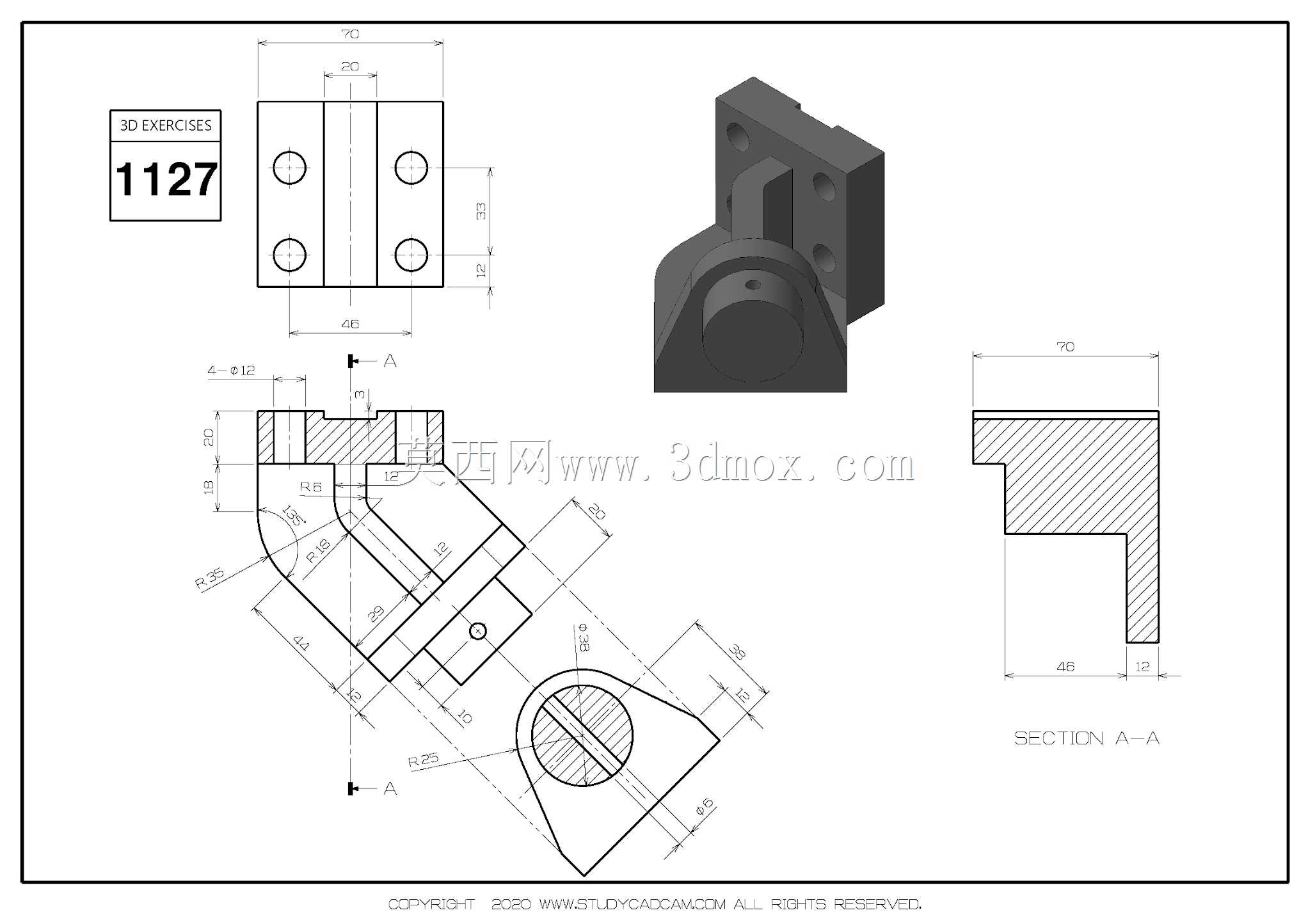

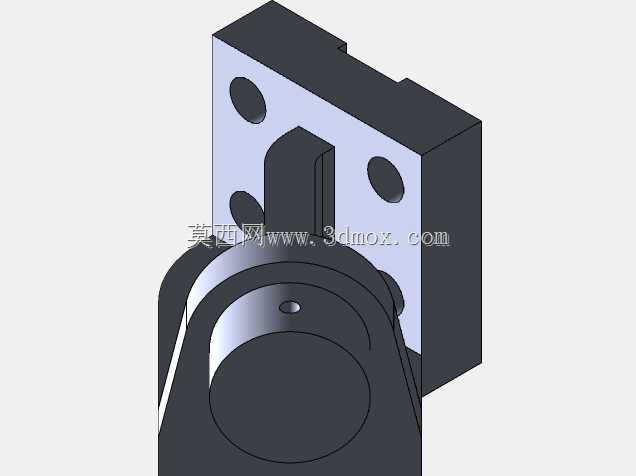

　　这类带铰接功能的金属安装支座，在工业设备的活动连接场景中应用十分广泛，常见于小型工装夹具的翻转定位模块、自动化产线的活动挡停机构、检测设备的角度调节支撑部位，也可作为小型箱柜的门体铰接承重件使用，核心作用是在提供稳定安装基准的同时，允许连接端实现小范围的角度摆动，抵消装配过程中的累计公差，避免设备运行时因硬连接产生应力集中，导致构件变形或者连接螺栓断裂。从结构功能上拆分来看，该支座分为固定安装段和铰接配合段两个核心部分，后侧的方形安装法兰上预留了两个沉头安装孔，安装时可采用内六角螺栓穿过沉孔将支座整体固定在设备的安装基板上，沉孔的设计能够保证螺栓头部完全沉入法兰平面内，不会突出安装面干涉其他部件的运动轨迹，

　　法兰与下方的支撑立板采用一体化成型结构，衔接处做了圆弧过渡处理，能够有效分散铰接部位传递过来的径向载荷，避免直角衔接处出现应力断裂的问题。前端的铰接配合段采用半圆弧包裹式结构，中间的圆柱腔体用于配套对应的铰接销轴，腔体两侧的限位凸台能够限制销轴的轴向窜动，保证铰接转动时的同轴度，前端下方的弧形支撑块直接承接铰接部位传递的竖向载荷，相比开放式的铰接座结构，这种半包裹式的设计能够承受更大的径向冲击力，在频繁往复摆动的工况下也不容易出现开口变形的问题。在设计这类支座的时候，首先要确定的是铰接部位的配合公差，圆柱腔体与销轴的配合一般选用H7/g6的间隙配合，既能够保证转动时的顺滑度，又不会因为间隙过大导致铰接端出现晃动，影响设备的定位精度；

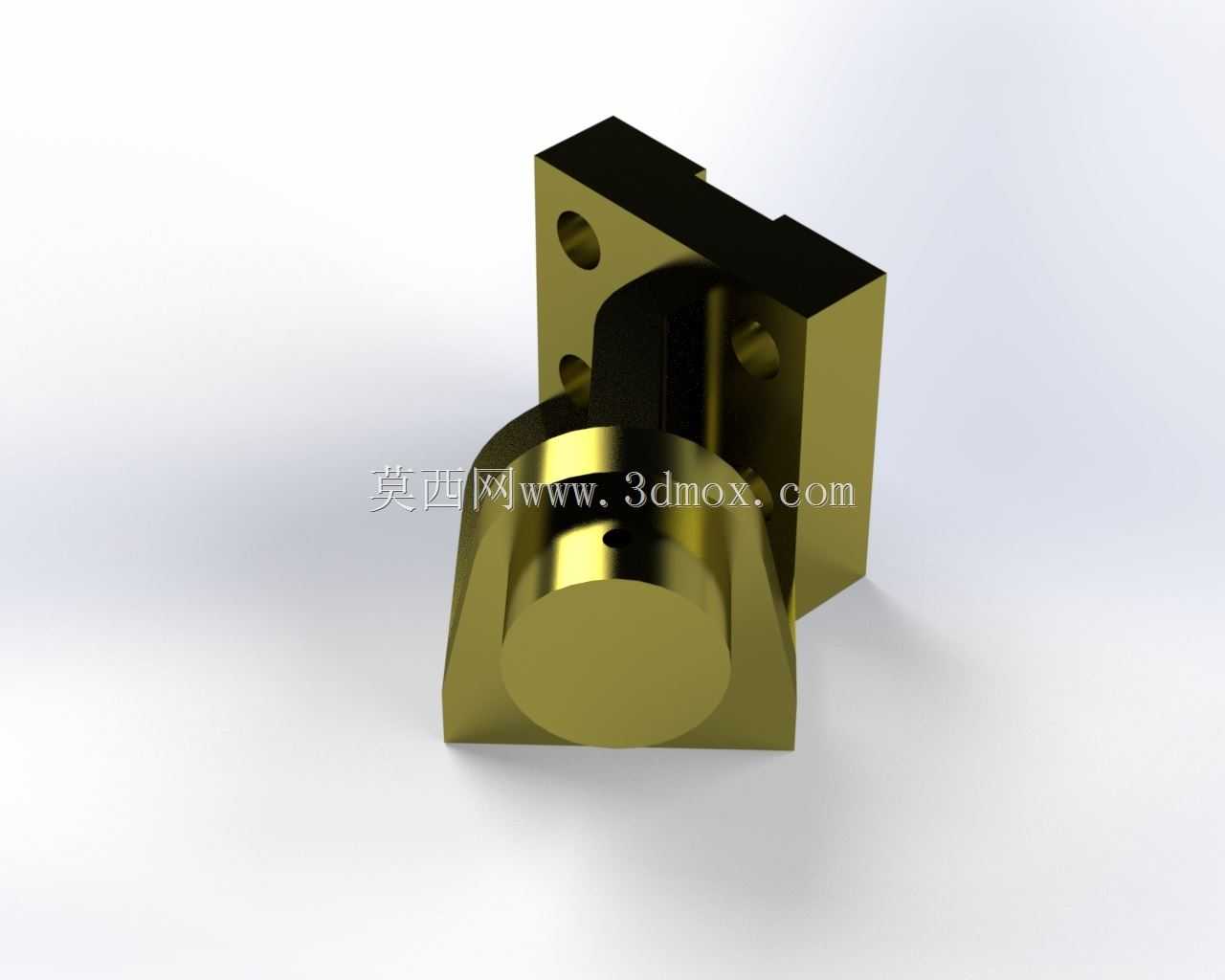

　　安装法兰上的孔位间距需要匹配对应设备的安装基准孔，孔边到法兰边缘的距离要保证至少大于螺栓直径的1.5倍，避免螺栓锁紧时法兰边缘出现开裂。安装边界方面，该支座的整体高度较低，安装时需要保证法兰贴合面的平面度误差不超过0.05mm，如果安装面存在凹凸不平的情况，锁紧螺栓后会导致支座本体出现微变形，进而让铰接腔体的圆柱度超差，出现转动卡滞的问题；铰接端连接的外部摆臂宽度不能超过前端两个限位凸台的内侧间距，否则会在摆动时与凸台发生摩擦干涉，摆臂的转动行程需要提前做模拟校验，避免摆动到极限角度时与后侧的安装法兰发生碰撞。材质选择上一般采用45号钢加工后做镀彩锌处理，就像图中呈现的金属色泽，镀彩锌层能够在常规工业环境下起到防锈作用，

　　如果是用于腐蚀环境的工况，可以更换为304不锈钢材质加工，对应的铰接销轴也要采用同材质的不锈钢件，避免不同材质接触产生电化学腐蚀。在建模过程中需要特别注意衔接处的圆角处理，所有的直角棱边都要做R0.5到R1的倒角，既能够去除加工后的毛刺，避免安装时划伤操作人员，也能够减少热处理环节的应力集中问题，如果是采用压铸工艺批量生产这类支座，还要注意拔模斜度的设置，安装法兰的外侧拔模斜度控制在1°以内，铰接腔体的内表面拔模斜度不超过0.5°，保证成型后腔体的尺寸精度满足配合要求。这类支座的载荷承受能力与铰接段的圆柱直径直接相关，在选型替换时不能仅看安装孔位是否匹配，还要核算铰接部位的剪切应力，确保在设备最大冲击载荷下，铰接段的剪切强度满足安全系数要求，一般静态工况下安全系数取2.5，频繁往复运动的动态工况下安全系数要提升到3.5以上。
