带三孔切角六边形金属连接固定座

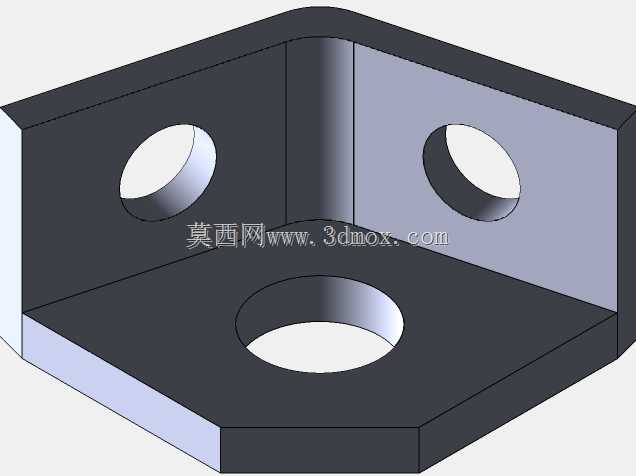

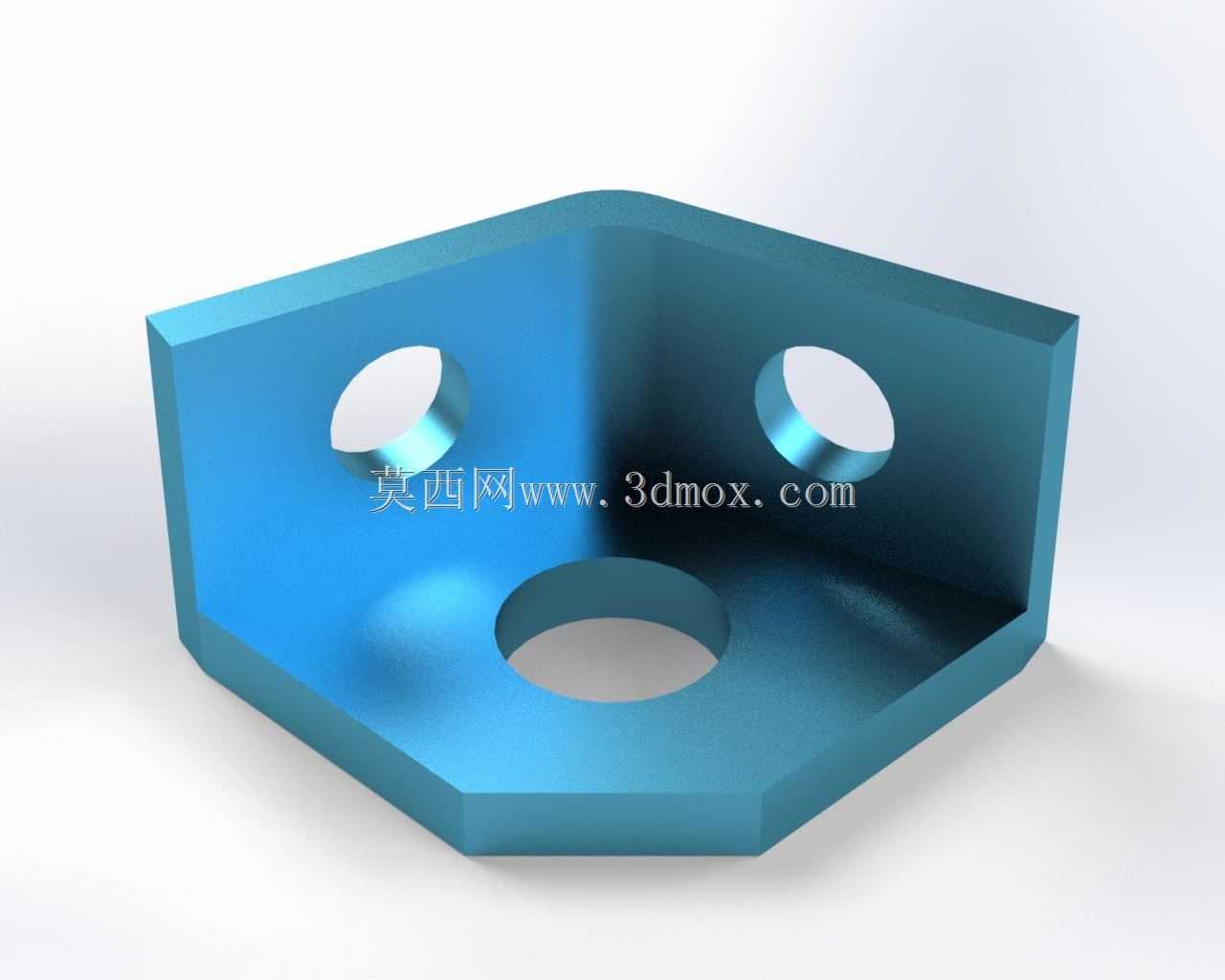

　　这款带三孔切角六边形金属连接固定座，是工业装配场景中十分常见的基础定位连接件，日常多应用在小型设备机架拼接、工装夹具辅助定位、轻型型材框架角部连接等场景中，承担相邻构件的垂直面定位、载荷分散传递以及安装基准对齐的作用。从结构设计逻辑来看，整体采用六边形切角的块状构型，而非常规方形或圆形支座，核心考量是在保证三个安装孔位分布间距的前提下，尽可能压缩构件的外轮廓占用空间，切角设计可以避开相邻安装位置的凸起结构、管线排布空间，避免装配时出现干涉问题，同时六边形的直边结构也能在预装时提供定位靠面，降低人工对齐的调整难度。构件主体为等厚块状结构，三个安装孔的排布经过受力校核：两个对称分布在相邻垂直立面上的通孔，

　　用于穿设螺栓完成与两个垂直方向构件的锁紧固定，底部平面上的居中通孔则用于完成支座本身与基础安装面的固定，或是穿设定位销实现高精度的位置锁定，孔口位置做了轻微的倒角处理，既可以去除机加工产生的毛刺锐边，避免装配时划伤操作人员或线缆表层，也能引导螺栓顺畅穿入孔位，减少装配时的卡滞问题。从实际安装边界来看，这类固定座的整体厚度控制在适配M6-M8规格螺栓的范围内，两个立面安装孔的中心距根据常规轻型机架的型材截面尺寸匹配，保证螺栓锁紧时不会与型材内腔的加强筋产生干涉，底部安装孔的中心与两个立面孔的中心连线呈等距分布，锁紧后三个方向的锁紧力可以均匀传递到座体上，避免长期受载后出现应力集中导致的座体变形、孔位滑牙问题。在实际设备应用中，

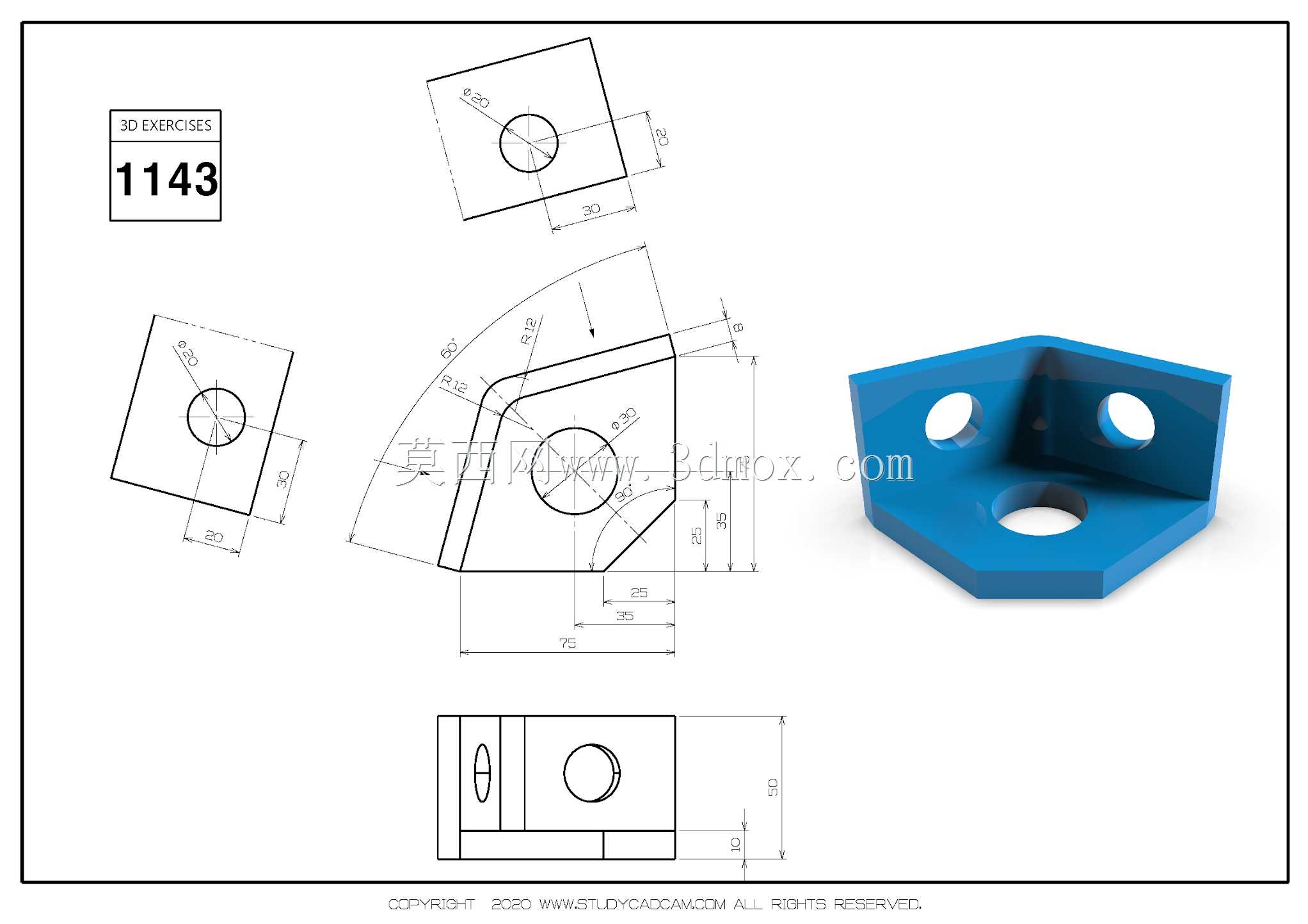

　　这类固定座常替代焊接式角码使用，相比焊接角件，它的可拆卸特性更方便设备后期的维护调整、模块更换，不需要破坏原有框架的涂装层，也不会产生焊接应力导致的框架变形问题；同时金属材质的本体经过表面氧化处理，具备基础的防锈抗腐蚀能力，在普通车间环境、常规温湿度工况下可以长期稳定使用，不需要额外做表面防护处理。建模过程中需要重点关注几个关键尺寸的公差配合：安装孔的内径公差要适配对应规格螺栓的间隙配合要求，既不能间隙过大导致锁紧后构件出现窜动，也不能间隙过小导致螺栓无法顺利穿入；两个垂直立面的垂直度公差需要控制在机械装配通用公差范围内，保证连接后的两个构件可以保持垂直状态，不会出现框架拼接后歪斜的问题；座体的上下平面、

　　两个立面的平面度也需要满足基础装配要求，避免锁紧后出现面贴合不实、长期受载后螺栓松动的问题。另外这类固定座的边角位置都做了小圆弧过渡处理，不是尖锐直角，一方面是机加工工艺的要求，减少铣削加工时的刀具崩损风险，另一方面也能降低应力集中系数，提升构件的抗疲劳载荷能力，在设备长期运行产生振动的工况下，不会因为边角应力集中出现开裂问题。在选型使用时，需要根据实际承载的载荷大小匹配对应材质的版本，常规轻型载荷场景下采用铝合金材质即可满足强度要求，同时具备重量轻、成本低的优势，如果是承载较大、有冲击载荷的场景，则可以更换为钢制表面镀锌的版本，提升整体的结构强度与抗冲击性能。
