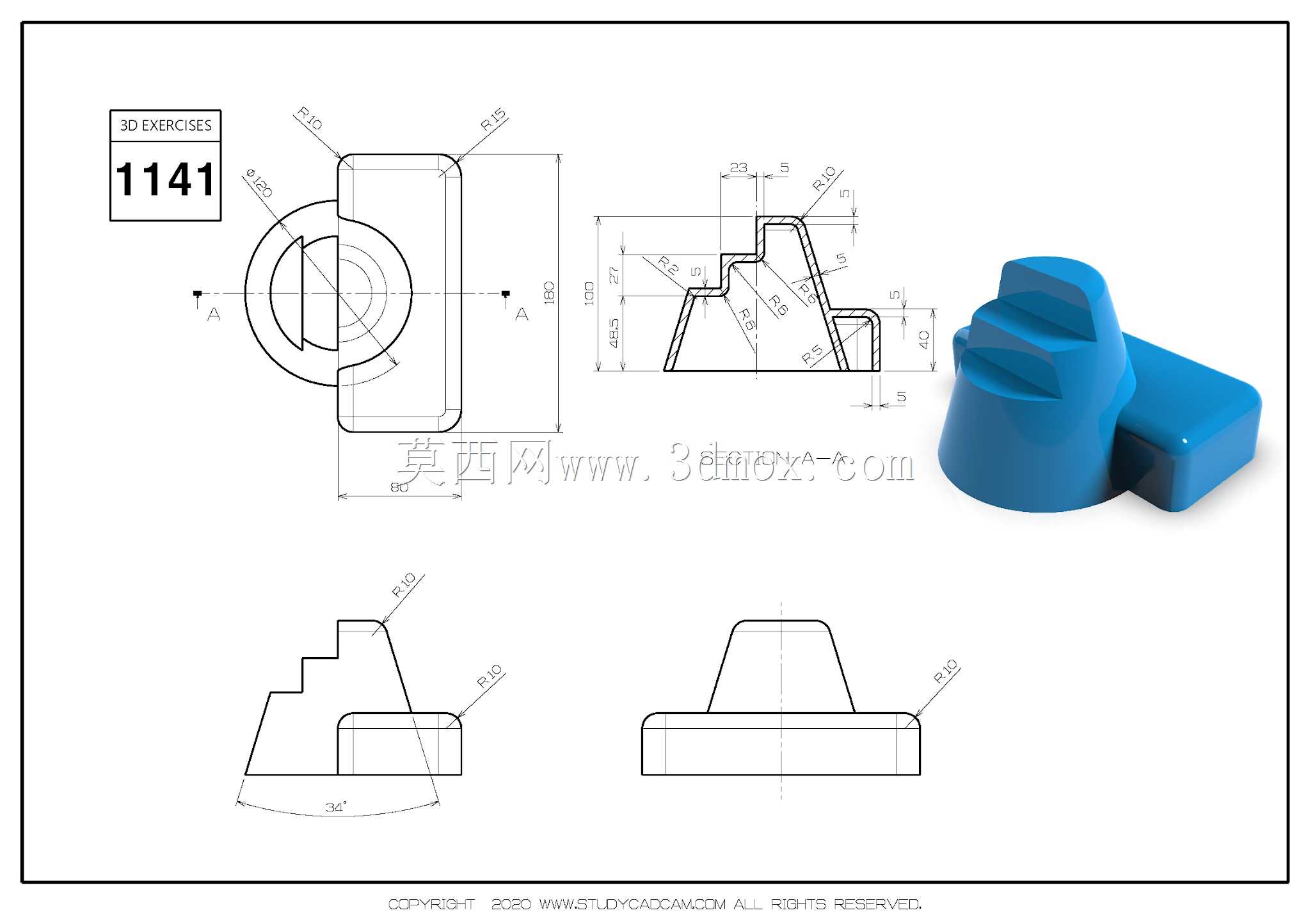

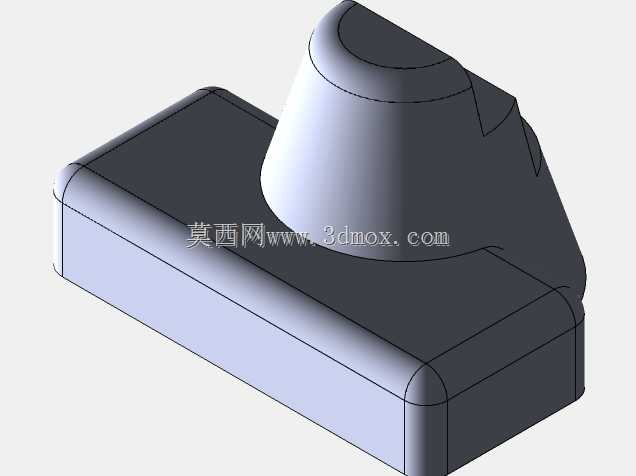

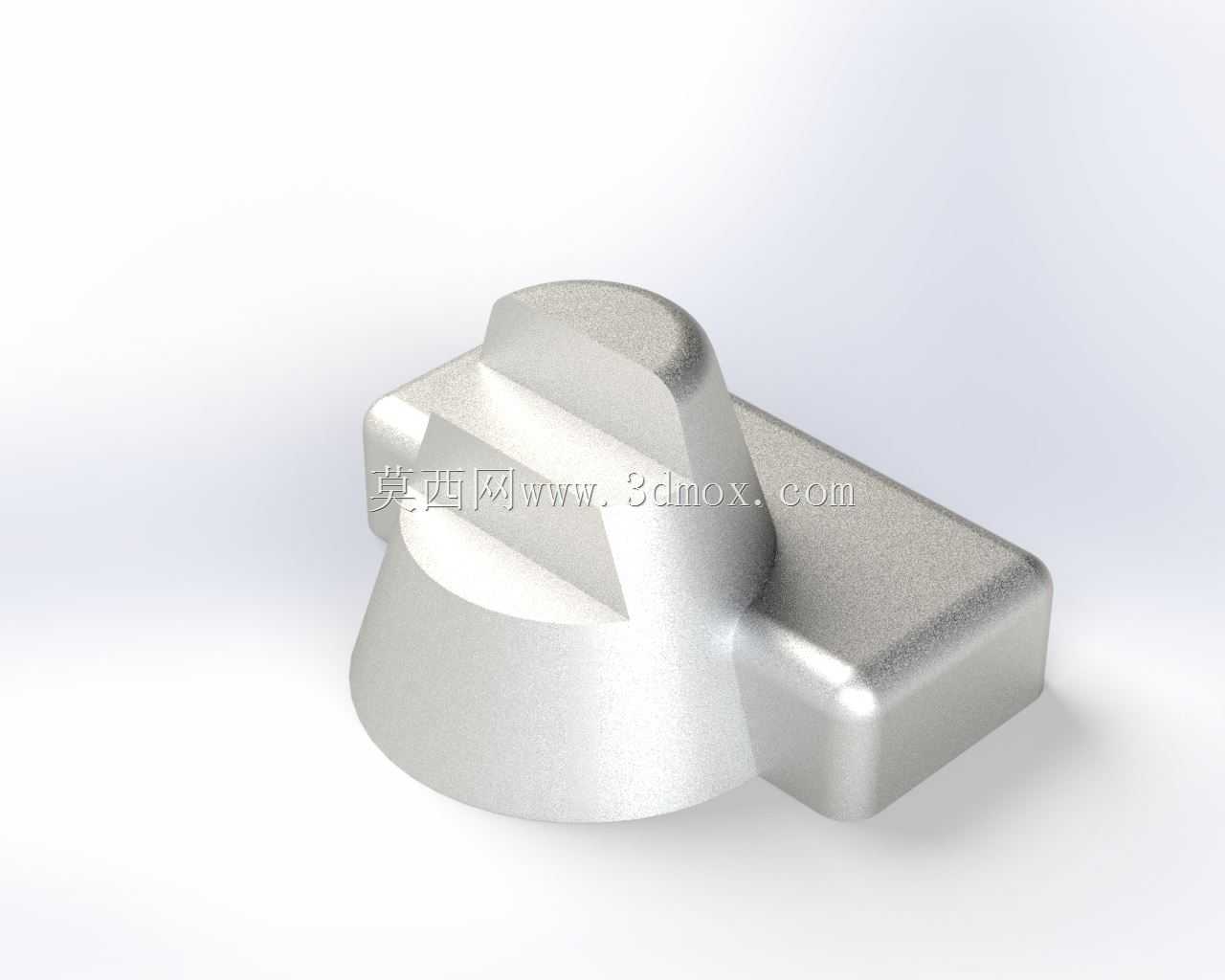

异形限位锁紧金属结构件三维建模

　　该结构件属于小型锁紧定位类五金构件，日常多应用在工装夹具快换模块、小型设备舱门快锁结构、通讯设备安装支架的定位锁紧场景中，核心作用是实现两个对接构件的快速卡合限位，替代传统螺栓紧固的繁琐操作，在需要频繁拆装、快速开合的设备连接部位，能大幅降低操作耗时，提升装配与维护效率。从结构设计逻辑来看，构件底部采用锥形过渡的圆台基座，这一形态主要是为了适配安装基座上的锥形沉孔，装配时可实现自动导正，无需人工反复对位就能快速落入安装位，降低装配对位的精度要求，即使在视线受限的设备内部安装场景，也能顺利完成装配。基座上方延伸出的异形凸台，是整个构件的核心功能部位，凸台两侧的平直切面用于和对接件的卡槽配合，实现周向的转动限位，

　　避免锁紧后出现相对转动松脱；凸台顶部的圆弧过渡结构，一方面是为了减少装配时的棱角磕碰，避免对接卡槽边缘被刮伤产生毛刺影响配合精度，另一方面也能在卡入卡槽时起到导向作用，让凸台顺滑滑入配合位。两侧向外延伸的矩形翼边，是构件的受力承载部位，当构件完成卡合锁紧后，翼边的下表面会与安装基座的表面完全贴合，将锁紧时的受力均匀分散到基座接触面上，避免局部应力集中导致构件变形或基座压痕，翼边的外边缘做了R角过渡处理，既可以减少零件边缘的锐边安全隐患，也能在零件周转过程中避免磕碰掉边，提升零件的成品良率。从安装边界尺寸来看，基座圆台的最大外径适配常规M10规格的安装沉孔，两侧翼边的总宽度控制在28mm范围内，整体高度不超过22mm，

　　属于小型紧凑结构，不会占用过多设备内部安装空间，适配多数小型设备的紧凑安装需求。建模过程中，所有配合面的尺寸公差均按照IT7级精度设定，锥形基座的锥度采用1:10的标准自锁锥度，确保装配后不会出现轴向窜动，凸台与卡槽的配合面预留0.05mm的间隙，既保证拆装顺滑，又不会出现过大的旷量影响锁紧稳定性。零件的壁厚设计遵循均匀等厚原则，主体壁厚保持3mm，转角位置均设置不小于R0.5的内圆角，避免注塑或压铸成型时出现应力开裂，同时也能减少机加工过程中的刀具应力集中，提升零件加工时的结构强度。表面处理默认采用喷砂氧化工艺，适配多数工业设备的金属外观质感，也可根据实际使用场景更换为镀锌、镀镍等防腐处理，满足户外或潮湿环境的使用需求。在实际选型应用时，需要注意对接卡槽的深度需与凸台高度匹配，卡槽的开口宽度需与凸台切面间距保持一致公差范围，安装基座的沉孔深度需与圆台基座高度适配，确保装配后翼边能完全贴合基座表面，实现稳定的锁紧限位效果。
