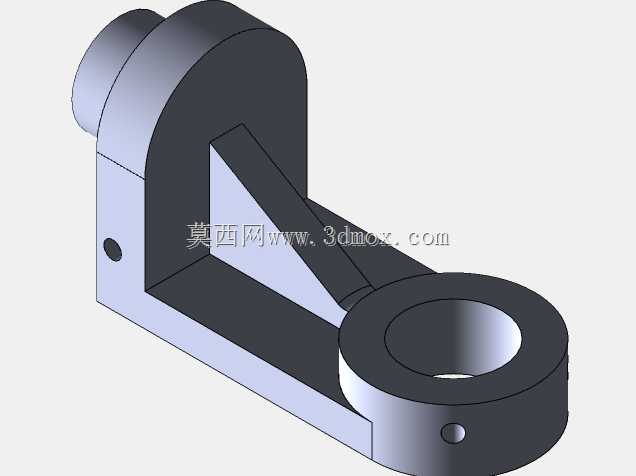

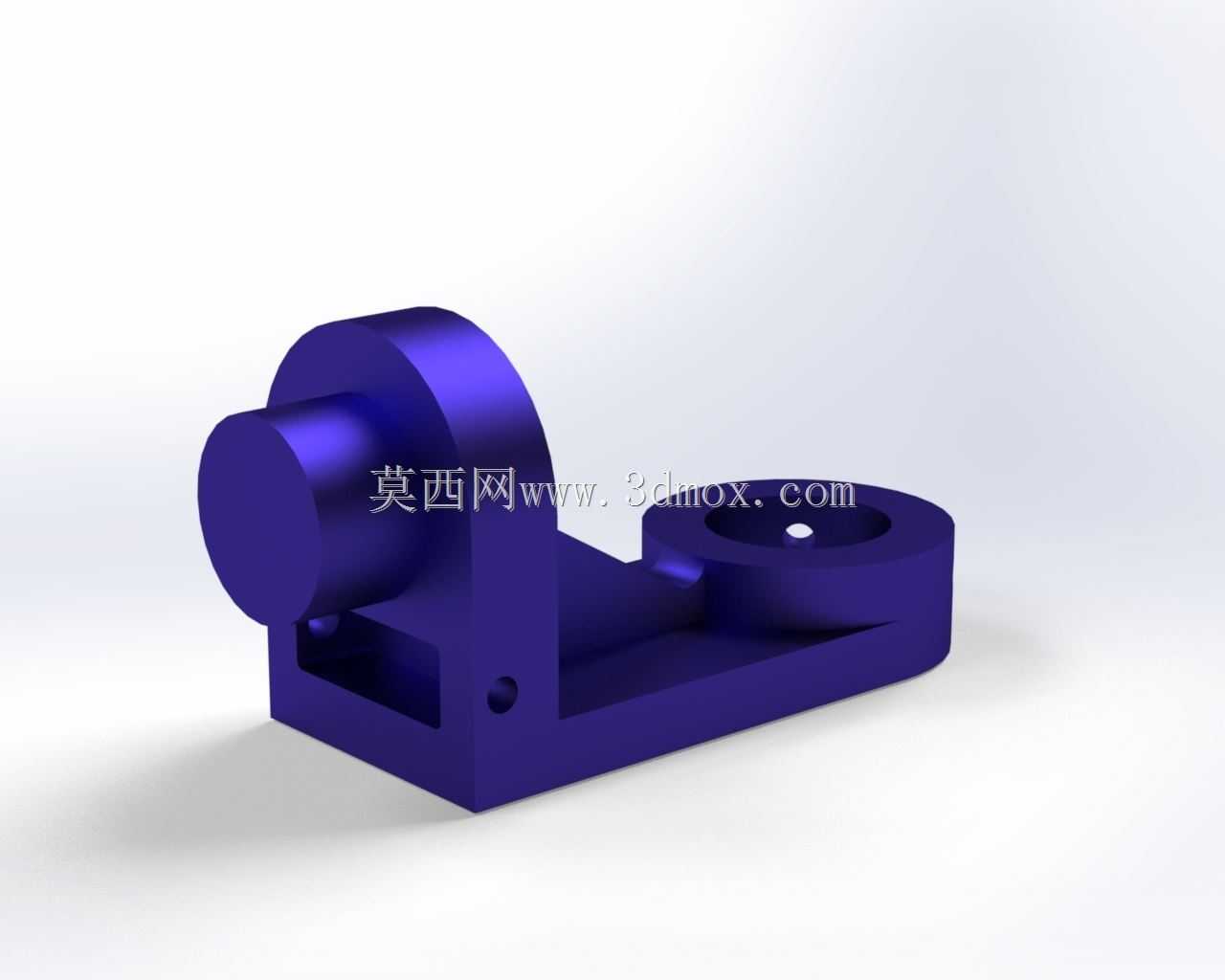

L型带双凸台铰接式金属连接支座

　　该构件属于工业设备中常用的铰接式连接支撑类零件，在自动化输送线、小型工装夹具、轻工机械的连杆传动机构中应用广泛，主要承担相邻运动部件之间的铰接支撑、载荷传递以及运动轨迹限位的作用，能够在低速往复摆动的工况下保持稳定的连接精度，避免相邻部件出现径向窜动或轴向偏移。从结构设计来看，整体采用一体化铣削成型的L型基体结构，基体底部为平直的安装平面，平面上预留了沉头安装孔位，可通过内六角螺栓直接固定在设备的安装基准面上，安装时需保证底面与安装面的平面度公差不超过0.02mm，避免装配后出现应力集中导致的基座变形。基体一侧设置了大直径的圆柱凸台，凸台中心加工有同轴的通孔，用于穿装铰接销轴，通孔内壁的粗糙度要求控制在Ra1.6以内，

　　保证销轴转动时的顺滑度，减少长期往复运动带来的磨损；凸台与L型基体的衔接处做了R角过渡处理，能够有效分散铰接部位承受的径向载荷，避免应力集中导致的根部断裂问题。基体另一端延伸出带圆孔的耳板结构，耳板上的圆孔与圆柱凸台的通孔保持平行度公差，该孔位可用于连接次级连杆或者安装限位顶丝，实现相邻部件的角度限位或者联动传动，耳板与基体的衔接位置同样设置了加强筋结构，提升耳板承受侧向载荷的能力。基体侧面还加工有一个小直径的径向螺纹孔，该孔位用于安装紧定螺钉，可对穿装在主凸台通孔内的销轴进行轴向锁紧，防止设备运行过程中销轴出现轴向窜动甚至脱出的问题，提升机构运行的可靠性。从安装边界来看，该零件的整体外轮廓尺寸适配小型工装的安装空间，

　　底部安装面的孔位间距符合常规工业铝型材的安装孔距标准，可直接适配40系列、50系列工业铝型材的安装需求，不需要额外加工转接板；主凸台的外径尺寸适配标准规格的带座轴承或者铜套，可根据实际工况的载荷大小选择镶嵌铜套或者安装滚动轴承，满足不同转速、不同载荷的使用需求。在实际设计建模过程中，需要重点关注各孔位之间的同轴度、平行度公差，以及各衔接部位的圆角处理，避免直角结构带来的应力集中问题；同时要考虑零件加工的工艺性，所有加工面尽量采用统一的装夹基准，减少二次装夹带来的形位公差误差，基体的壁厚设计保持均匀，避免热处理过程中出现变形。该类零件在实际使用中，通常会配合销轴、轴用挡圈、润滑脂嘴使用，定期向铰接孔内加注润滑脂，

　　能够有效降低铰接部位的磨损，延长零件的使用寿命，在轻工包装机械、小型自动化装配线、工装夹具的翻转机构中，这类结构的支座能够替代复杂的焊接支架，具备装配精度高、互换性强、维护方便的特点，不需要现场焊接调整，直接通过螺栓装配即可达到设计要求的连接精度，能够大幅缩短设备的装配调试周期。
