C型开槽带孔金属安装连接支座

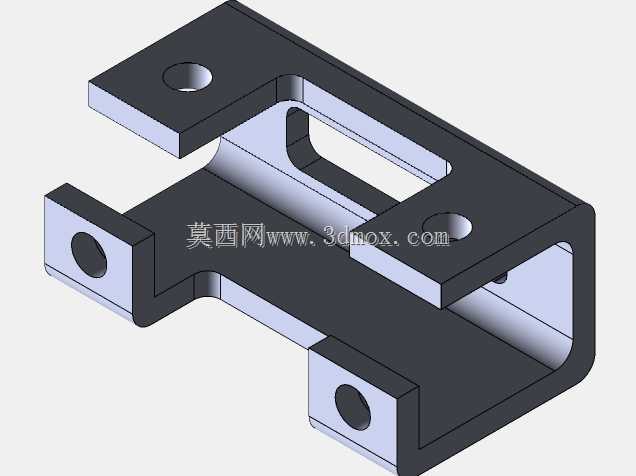

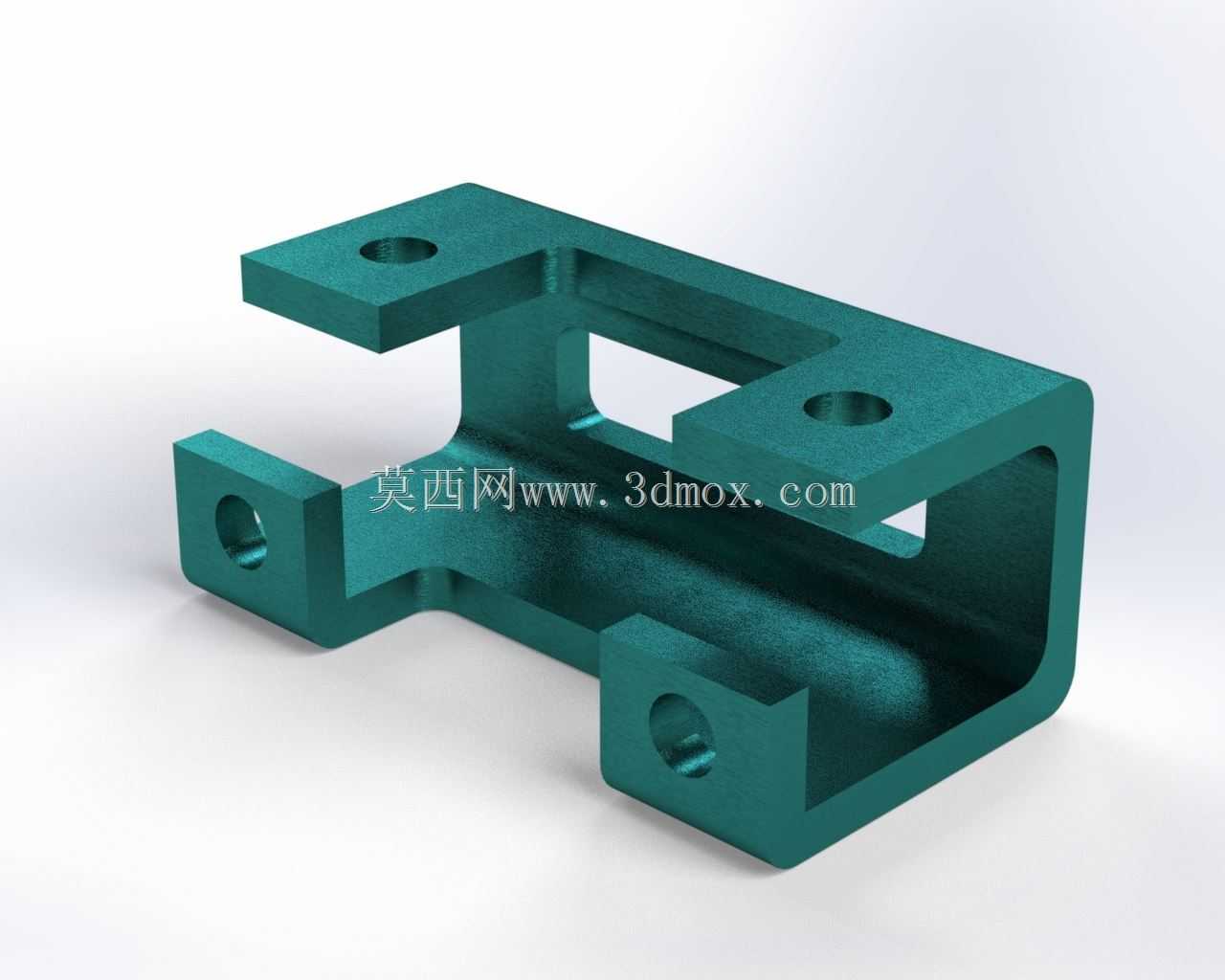

　　这类C型开槽结构的金属支座，在轻工自动化输送线侧边导向组件、小型工装夹具的定位模块、电子设备内部元器件安装架上都有极高的出镜率，本质是承担跨接两个垂直安装面、同时预留走线或避让空间的连接功能。从结构细节来看，整体采用一体化铣削成型的C型框体结构，上下两个向外延伸的安装耳板上各加工有一个同轴的沉头通孔，用于穿装螺栓将支座固定在基准安装平面上，耳板与框体主体的过渡位置做了等半径圆角处理，避免铣削加工时应力集中导致的零件开裂，也能消除安装时锐角划伤操作人员的隐患。框体的两个垂直侧壁上分别加工有横向贯通的光孔，其中一侧孔为通孔，另一侧为同轴线的盲孔，可用于穿装销轴、导向杆或者紧定螺钉，实现被连接件的铰接定位或者锁紧固定；

　　框体中间的通槽并非简单的减重设计，槽体的宽度和深度经过尺寸校核，既可以容纳被连接构件的端部插入，也能预留出传感器走线、小型气动管路穿过的空间，避免外接管线与运动部件发生剐蹭。在设计这类构件时，首先要确认安装边界：两个耳板的外侧间距决定了支座在安装面上的占用宽度，耳板的厚度直接影响螺栓连接的抗剪切强度，通常根据所需承受的静载荷乘以1.5倍的安全系数来选取，若应用在有振动的工况下，安全系数需要提升至2.5以上，同时耳板上的安装孔中心距要与基准安装面上的预留螺孔中心距严格匹配，公差控制在±0.1mm以内，避免安装时出现孔位错位无法装配的问题。框体侧壁的贯通孔轴线与耳板安装面的平行度是关键形位公差，若平行度超差，

　　穿装在孔内的销轴会出现别劲现象，轻则导致铰接部件转动卡滞，重则会在长期交变载荷下出现销轴断裂或者孔壁磨损过快的问题。槽体内腔的拐角位置均做了内圆角处理，一方面是适配铣刀的加工半径，减少清角工序的加工成本，另一方面也能避免热处理时内腔拐角处的应力集中导致零件变形。实际选型应用时，若用于输送线的侧边导向轮安装，需要根据导向轮的轴径匹配侧壁孔的尺寸，同时校核槽体的内部净空是否能容纳导向轮的转动范围，避免导向轮与槽体内壁发生摩擦；若用于工装夹具的定位块安装，可在侧壁的光孔内加装紧定螺钉，调整插入槽内的定位块伸出长度，实现不同尺寸工件的快速定位适配；若用于电子设备内部的PCB板安装，可在槽体内壁粘贴绝缘缓冲胶条，

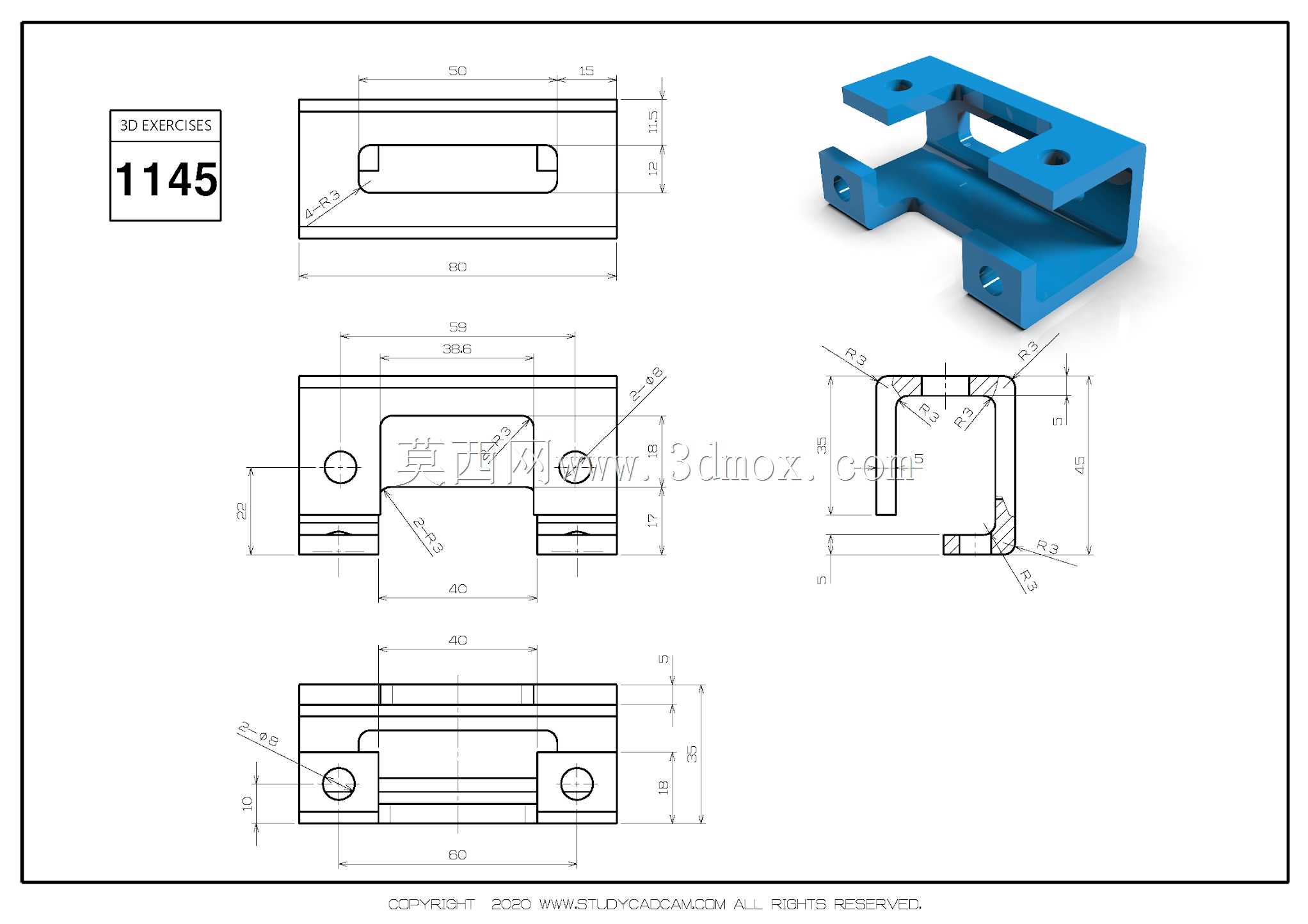

　　避免金属支座与PCB板上的线路直接接触造成短路，同时耳板上的沉头孔可选用平头螺栓安装，保证安装面平整无凸起，不会干涉设备内部其他元器件的布置。这类构件的材质通常选用6061铝合金或者Q235钢，铝合金材质重量轻、防锈性能好，适合用于对重量有要求的电子设备或者移动工装，钢制零件强度更高，适合用于重载工况下的设备连接，表面可根据使用场景做阳极氧化或者发黑处理，提升零件的耐磨和防锈能力。在建模过程中，需要优先绘制整体的外轮廓草图，通过拉伸得到基础框体，再通过切除命令加工出中间通槽和各个安装孔，最后添加所有的圆角特征，建模时要注意所有孔位的轴线与对应安装面的垂直、平行约束，避免后续出工程图时出现尺寸标注基准混乱的问题，同时要预留合理的加工公差，比如安装孔的直径公差取H7，配合销轴的公差取h6，保证装配时的间隙配合顺畅，不会出现过紧或者过松的问题。
