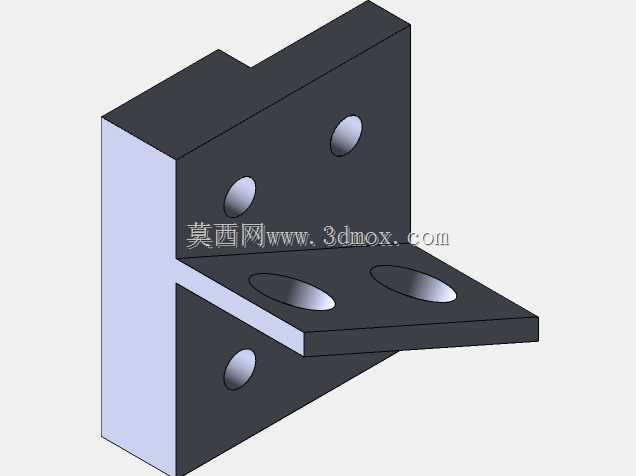

这类直角带加强筋的金属支座,在工业装配场景里的应用覆盖范围极广,小到小型自动化设备的传感器安装位、气动元件的固定基座,大到输送线侧边的导向件安装座、工装夹具的定位支撑块,都能见到同结构类型的零件身影。从实际使用逻辑来看,它的核心作用是实现两个垂直安装面之间的刚性连接,替代现场焊接的直角支撑,既省去了焊接后打磨、去应力、补漆的工序,也能保证安装面的形位公差一致性,适合批量装配的标准化产线使用。

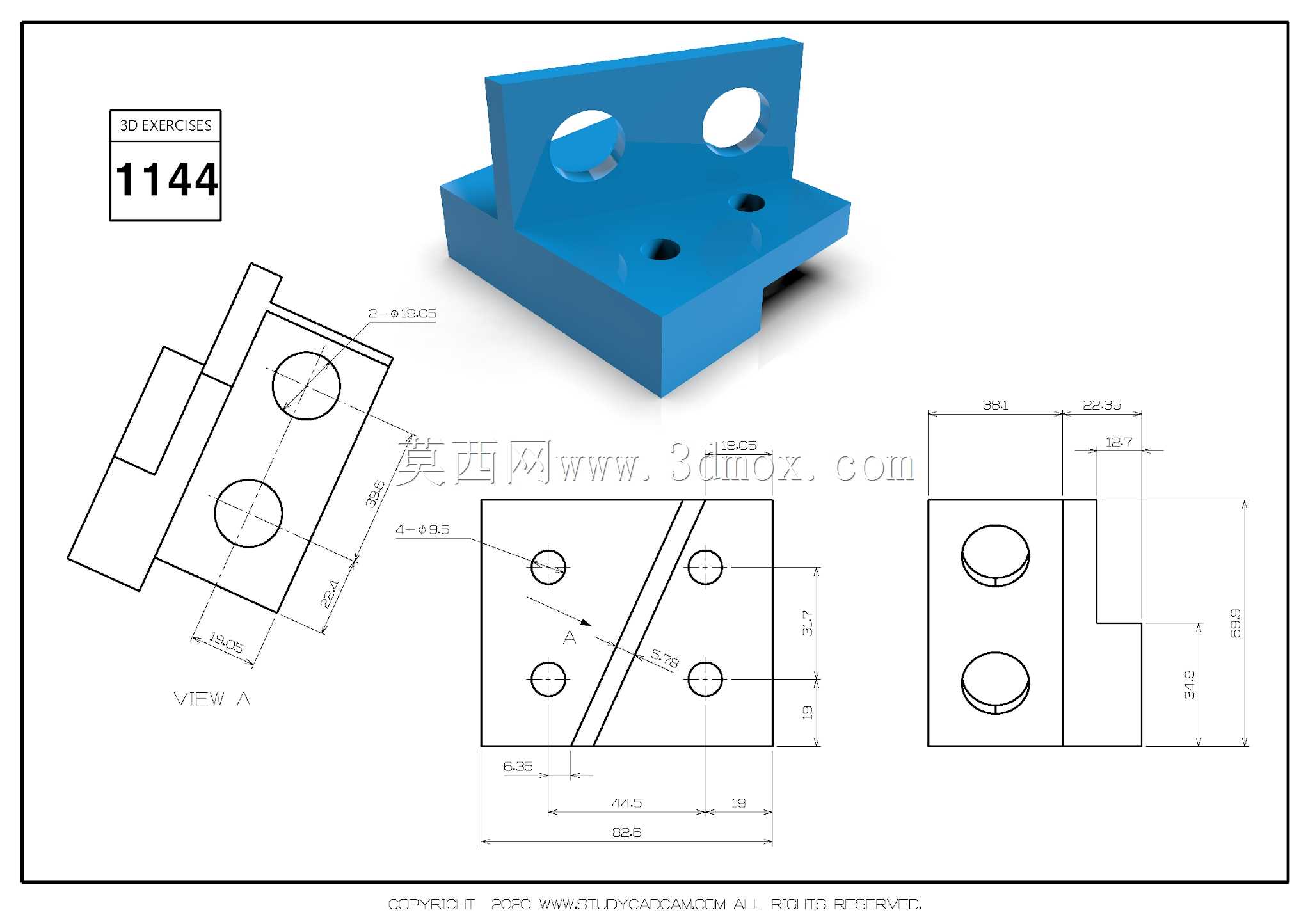

设计这类支座的时候,首先要考虑的是安装边界的适配性:底部的方形安装板需要贴合设备的安装基准面,板上预留的三个沉孔分别对应不同的安装孔距需求,既可以适配单螺栓的中心定位安装,也能通过对角两个孔实现防转固定,沉孔的深度设计刚好能把内六角螺栓的头部完全埋入板内,避免螺栓头突出影响上方搭载零件的贴合度。垂直立板上的两个通孔,是用来固定待安装的功能件,孔位的同轴度公差控制在0.02mm以内,保证穿装螺栓的时候不会出现别劲的情况,避免长期受载后螺栓出现剪切断裂的问题。

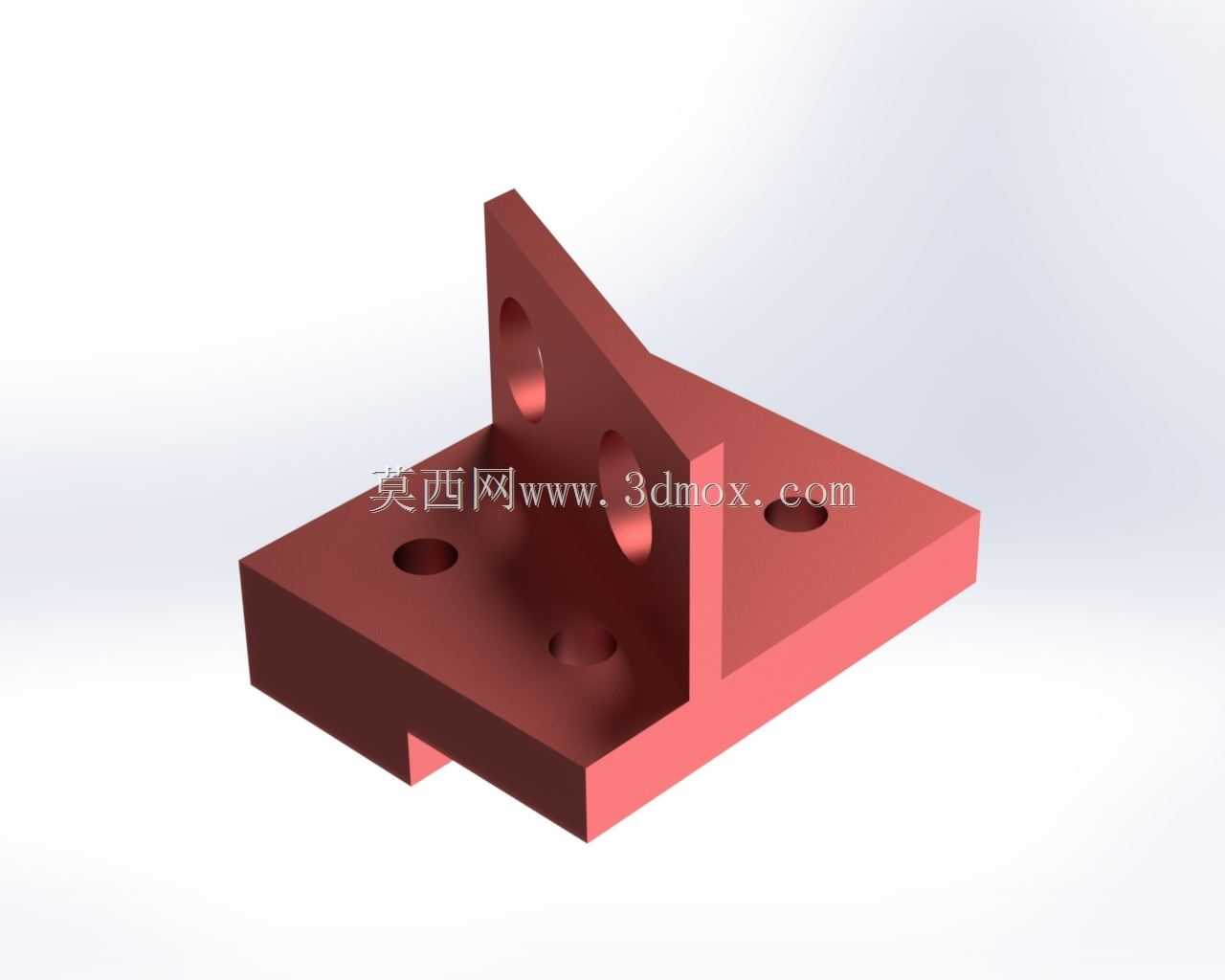

立板和底板之间的三角形加强筋是整个结构的核心受力部分,做建模的时候特意把筋板的厚度设置为底板厚度的0.8倍,既不会因为筋板过厚导致注塑或者铣削加工时出现材料堆积的应力变形,也能保证足够的抗侧弯刚度——当立板承受垂直于板面的侧向载荷时,筋板可以把载荷均匀分散到底板的整个安装面上,避免立板根部出现应力集中导致的断裂。实际测试下来,同尺寸的无筋直角支架在承受120N侧向力的时候就会出现0.1mm以上的形变,而带这款加强筋结构的支座,承受300N侧向力时的形变还能控制在0.03mm以内,完全满足普通工业场景的刚性要求。
底板侧边预留的小缺口,是专门为走线或者避让相邻零件的凸台设计的,很多现场装配的时候,安装面附近会有焊接的凸点、走线的线槽或者其他零件的突出部分,如果底板是完整的方形,很容易因为这些小干涉导致支座无法完全贴紧基准面,这个缺口的位置刚好避开了常见的安装干涉点,不用现场再对支座进行二次修磨。零件的所有棱边都做了C0.5的倒角处理,一方面是去除机加工产生的毛刺,避免装配的时候划伤操作人员,另一方面也能减少应力集中的点位,提升零件的疲劳寿命,尤其是在有振动的设备上使用时,棱边倒角能避免微裂纹从边角处扩展。
从安装适配的角度来说,这款支座的底板厚度、立板高度都是按照通用的工业安装标准设计的,可以直接替换市面上同规格的压铸直角支座,不需要重新调整配套零件的安装位置。建模的时候特意把所有安装孔的位置都做了基准对齐,底板的中心和立板的中心在同一个基准面上,设计装配的时候可以直接把支座的原点和装配体的基准点重合,不用额外做位置偏移的计算,能大幅提升装配建模的效率。对于需要做轻量化调整的场景,也可以在筋板上额外开设减重孔,只要保证筋板的受力截面面积不低于原设计的70%,就不会影响整体的刚性表现,适配不同载荷等级的使用需求。
