十字轴式万向联轴器结构设计方案

　　在各类存在轴系偏角的传动场景中，刚性联轴器无法补偿两轴间的角度偏移，极易在运行过程中产生附加弯矩，加剧轴承、轴封等配套零件的磨损，严重时甚至会引发轴系断裂故障，万向联轴器正是为解决这类两轴不同轴线、存在工作偏角的旋转运动传输需求而设计的铰接式传动部件。这类部件常应用在机床进给传动链、汽车转向操纵机构、轻工设备输送辊组、农业机械动力传输单元中，当主动轴与从动轴的轴线存在0-45°范围内的动态偏角时，仍可稳定传递扭矩，不会因轴系相对位置变化出现卡滞或传动失效。

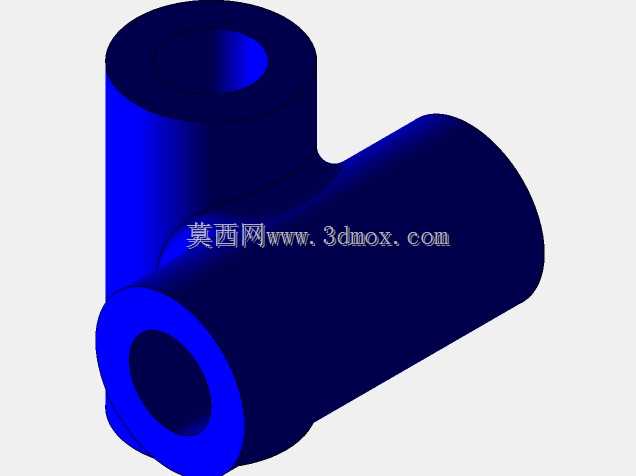

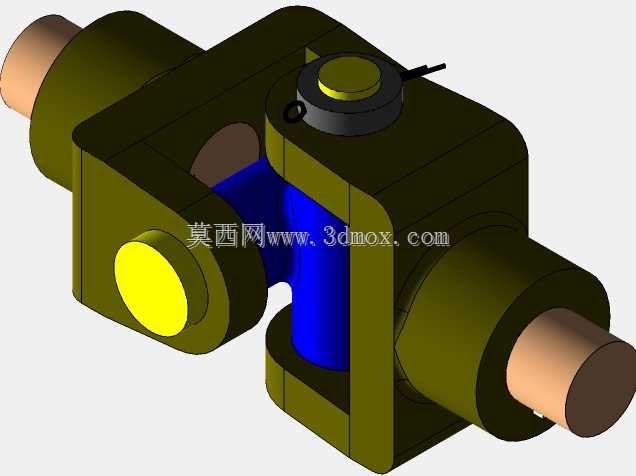

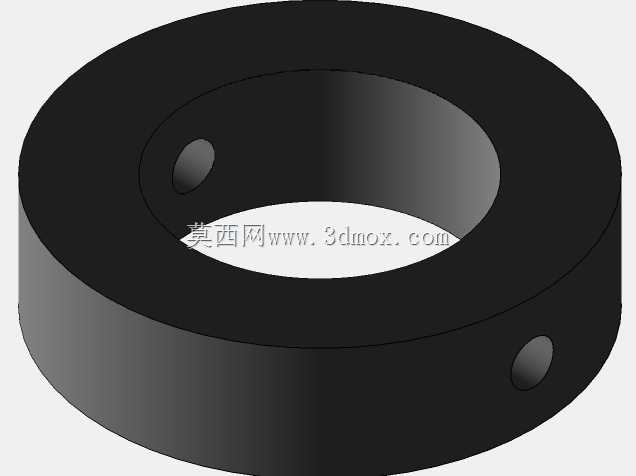

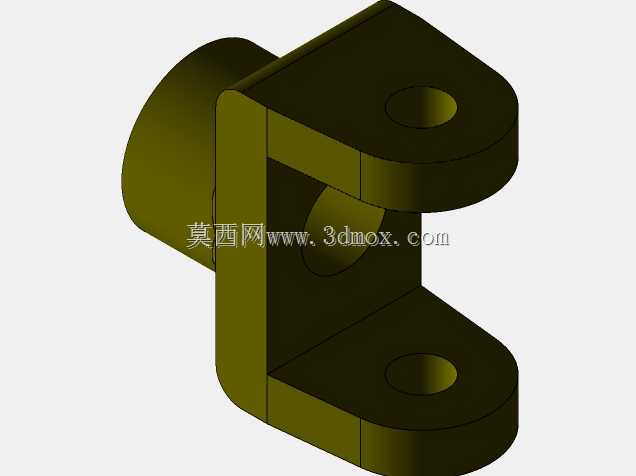

　　从结构设计逻辑来看，该款万向联轴器采用单十字轴铰接布局，两端的叉形接头分别与主动轴、从动轴配合，中间十字轴作为铰接核心，四个轴颈分别嵌入两端叉头的轴孔内，配合耐磨衬套减少铰接转动时的摩擦阻力。叉头部分采用一体化铣削成型结构，避免焊接结构带来的应力集中问题，轴孔与十字轴的配合公差选取H7/h6间隙配合，既保证铰接转动的灵活性，又不会因间隙过大产生传动冲击。十字轴的轴颈端面设置有注油通道与密封端盖，可定期注入润滑脂填充配合间隙，减少干摩擦带来的零件损耗，端盖采用卡簧式固定结构，拆卸维护时无需专用工装即可快速完成密封件更换。

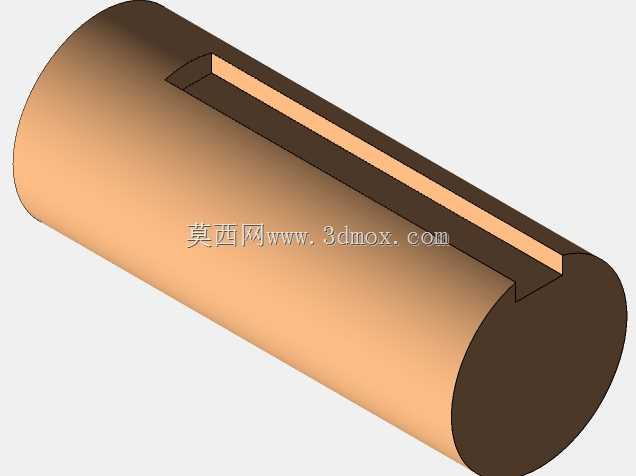

　　安装边界方面，两端轴头采用标准圆柱轴伸设计，轴径公差选取k6过渡配合，可直接与配套带轮、链轮或设备输出轴端对接，轴伸长度根据额定扭矩对应的轴径匹配，保证轴头插入配合段后有足够的接触面积传递扭矩，避免键连接出现压溃失效。叉头的回转外径做了圆角过渡处理，避免安装空间内与周边管线、机架结构产生运动干涉，十字轴中心到两端轴头端面的距离保持对称，保证两轴偏角调整时两端的转动惯量均衡，减少高速运转时的动不平衡量。

　　功能特性上，该结构属于不等速万向节，即主动轴匀速转动时，从动轴会在一定周期内出现角速度波动，因此在长距离、大偏角的动力传输场景中，通常会成对使用这类万向节，通过中间轴连接两个万向节，保证主动端与从动端的角速度一致，消除转速波动带来的传动振动。单节万向节更适合应用在操纵机构、低速传动链这类对转速同步性要求不高的场景，比如机床操作杆的方向传动、手动调节机构的动力传递，这类场景下转速低、扭矩小，单节结构即可满足使用需求，同时结构更紧凑，占用安装空间更小。

　　设计过程中需要重点校核十字轴的弯曲强度与叉头的剪切强度，根据额定传输扭矩计算十字轴轴颈的接触应力，保证在最大偏角、最大扭矩工况下，接触应力不超过衬套材料的许用值，避免出现压痕或点蚀。叉头的根部需要做圆弧过渡，减少应力集中系数，避免在频繁正反转的冲击载荷下出现根部断裂。轴头的键槽采用标准平键槽设计，键槽的对称度公差控制在0.02mm以内，保证轴头与对接零件装配后不会出现偏心，减少运转时的径向跳动。密封端盖的密封唇口采用耐油橡胶材质，可适应-20℃到80℃的工作环境温度，防止润滑脂泄漏同时阻挡外部粉尘、切削液进入铰接配合面，延长部件的维护周期。

　　在实际选型应用时，需要先确认传动系统的额定扭矩、最高工作转速、最大工作偏角三个核心参数，再匹配对应规格的万向联轴器，避免小规格部件过载使用，同时安装时需要保证两端轴的同轴度偏差在允许范围内，即使万向节可补偿偏角，也应尽量减小初始安装偏角，降低运转时的附加载荷。对于存在轴向窜动的轴系，还可在轴头配合处预留适当的轴向间隙，避免轴系热胀冷缩时对万向节产生额外的轴向推力。
