手动螺旋起重顶升机构三维结构

项目分类:千斤顶 发布时间:2022-07-30 ID:687895
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构
  • 手动螺旋起重顶升机构三维结构

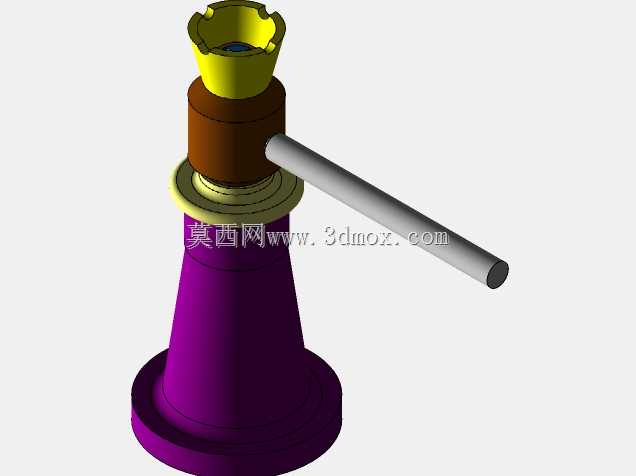

  在车间设备维保、户外车辆应急抢修、重型构件安装调平这类作业场景里,手动螺旋顶升机构是无需外接动力源就能完成重物举升、位置微调的核心工装,和液压类顶升设备比,它不存在密封件老化泄漏、泄压回落的风险,哪怕长时间处于承重支撑状态,也能保持稳定的顶升高度,不会出现缓慢沉降的问题,特别适合需要长时间持重定位的作业环节。从结构设计逻辑来看,这套顶升机构采用的是梯形螺纹传动副,之所以没有选普通三角螺纹,是因为梯形螺纹的牙型角更小,传动效率更适配手动操作的输入力矩,同时牙根强度更高,能承受更大的轴向承重载荷,而且螺纹副具备可靠的自锁特性,也就是当作用在摇柄上的外力撤除后,承重负载不会带动螺杆反向回转下落,不需要额外加装锁止机构就能保证作业安全,

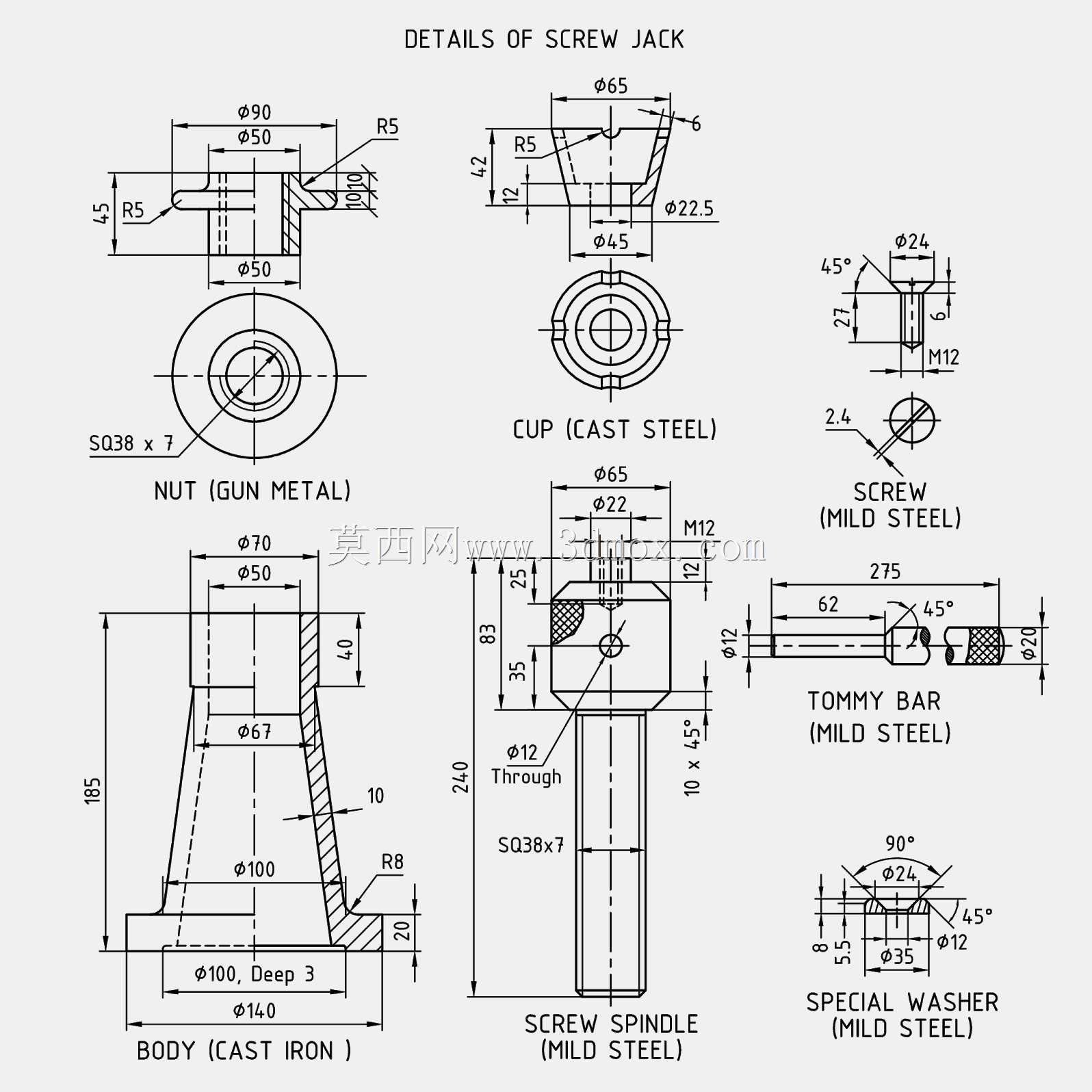

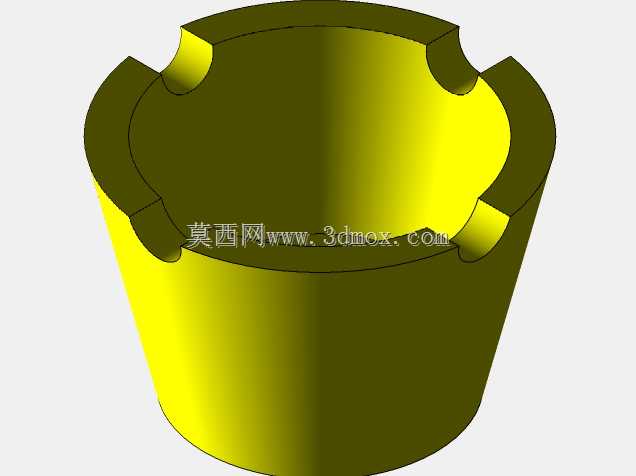

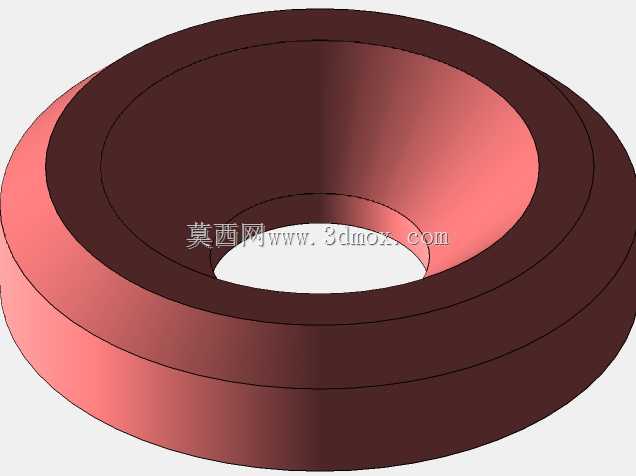

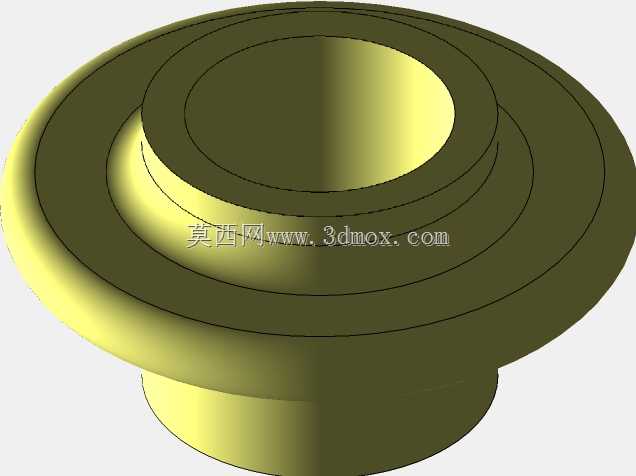

  这也是手动螺旋顶升结构最核心的设计优势。整套机构的底座采用上窄下宽的锥形扩面结构,底部做了加厚的承压法兰边,这样的设计一方面是降低整体重心,提升承重状态下的抗倾覆稳定性,另一方面是增大和地面或者支撑基面的接触面积,降低单位面积的承压应力,避免在软质基面作业时出现底座下陷的问题,底座内部加工有和顶升螺杆配合的内螺纹孔,螺纹段的长度经过核算,要保证螺杆伸到最高位置时,旋合的螺纹圈数仍能满足承重强度要求,不会出现螺纹脱扣的失效风险。上部的承载台做了带卡槽的凹型结构,不是平面设计,卡槽可以卡在被顶升物体的加强筋或者定位凸缘位置,防止顶升过程中重物出现侧滑偏移,承载台和螺杆顶端之间装有推力轴承,转动摇柄顶升的时候,承载台不会跟着螺杆一起回转,

  避免和被支撑物体之间产生摩擦剐蹭,也能降低转动摇柄需要的输入力矩,操作起来更省力。侧面的摇柄采用长力臂金属杆结构,摇柄插入螺杆上部的径向通孔内,力臂长度经过匹配,普通人单手施加作用力就能产生足够的顶升力矩,撬动数吨级的重物,摇柄和通孔之间采用间隙配合,不用的时候可以直接抽出收纳,减少整体的存放占用空间。从安装边界和尺寸适配来看,这套机构的最低收缩高度可以适配低矮空间的顶升作业,比如车辆底盘下方的狭小间隙,最大顶升行程覆盖常规维保作业的举升高度需求,底座的外径尺寸经过优化,不需要额外加装垫板就能在普通水泥地面稳定放置,整体没有复杂的液压管路、电控元件,所有部件都是纯机械结构,日常维护只需要定期给螺纹副涂抹润滑脂,降低转动磨损,

  就能在高低温、多粉尘的恶劣户外环境下长期可靠工作,不会像液压设备那样在低温环境下出现液压油黏度升高、操作卡滞的问题。在实际结构建模过程中,螺纹副的配合间隙是需要重点把控的参数,间隙太小会导致转动卡涩,操作费力,间隙太大则会在承重状态下产生较大的轴向窜动,影响顶升的稳定性,同时底座的锥面壁厚要做有限元强度校核,保证在额定承重载荷下,底座不会出现塑性变形,承载台的卡槽深度也要匹配常见的被顶升构件的凸缘尺寸,避免出现卡接不稳的情况。这类手动螺旋顶升结构除了常规的起重举升用途,还可以作为重型设备安装的可调支撑脚,比如大型机床、生产线机架安装时,在底座四角布置这类机构,就能精准调整设备的水平度,调整到位后可以长期保持支撑状态,不需要额外增加锁紧固定件,相比垫铁调整的方式,操作效率更高,调整精度也更容易控制。
