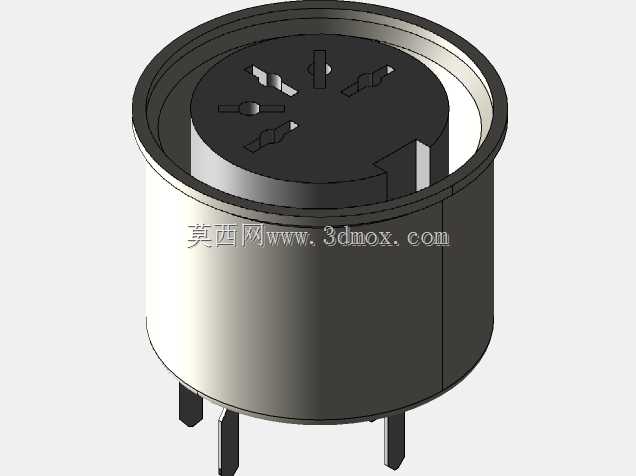

在工业控制、音频设备、老式通讯终端的信号传输链路里,这类圆形五针DIN接口的垂直安装连接器,是实现板载信号稳定接驳的核心基础元件,很多刚接触接插件选型的工程师容易忽略它的安装边界与结构细节,导致后期样机装配时出现干涉、插合不到位的问题。从实际应用场景来看,这类垂直安装的圆形DIN连接器,多用于PCB板直插焊接的场景,区别于卧式贴装的接插件,垂直结构的插合方向与PCB板面呈90度垂直,适合设备面板开口后直接外露接口的布局,常见于专业音频调音台的信号输入输出模块、工业测控设备的外接通讯端口、老式数控终端的外设接驳位,部分需要实现小电流信号多针同步传输的小型工控板卡,也会选用这类结构成熟的接插件来降低开发风险。
从功能特性上看,这款连接器采用五针同轴排布的接触端子,端子之间的绝缘间距严格遵循DIN标准的爬电距离要求,能够承载常规小功率信号与低压控制信号的传输,接触端采用开槽式的弹性接触结构,插合时公头端子插入后能够通过槽体的弹性形变实现稳定抱紧,避免设备运输或者工作振动过程中出现接触瞬断的问题。外壳采用杯状圆形金属屏蔽结构,一方面能够为内部端子提供物理防护,避免装配过程中硬物磕碰导致端子变形,另一方面金属外壳在焊接到PCB接地焊盘后,能够形成连续的屏蔽层,降低外界电磁干扰对内部传输信号的影响,这一点在工业现场强电磁干扰的环境下尤为重要,很多非屏蔽的塑料接插件在变频器、伺服电机周边使用时,很容易出现信号误码的问题,而这类金属外壳的DIN连接器就能很好规避这类问题。
设计思路上,这款连接器采用内螺纹通孔的结构,区别于外螺纹固定的同类型接口,内螺纹设计不需要在面板外侧预留螺母旋合的空间,面板开孔后可以直接从内侧将连接器插入开孔,通过外侧的配套螺纹环从设备面板外侧旋合固定,固定后连接器的外壳端面与面板表面齐平,既能够提升设备外观的整体性,也能避免外侧突出的螺纹结构积灰或者勾挂线缆。底部的插针采用直插式设计,插针的长度经过精确核算,穿过PCB板的焊接孔后露出的焊脚长度控制在1.5-2mm之间,既能够满足波峰焊或者手工焊接的吃锡要求,也不会因为焊脚过长导致焊盘之间出现锡渣短路的风险。插针与绝缘基座之间采用过盈压装的工艺,绝缘基座选用耐温的工程塑料材质,能够承受波峰焊时的高温冲击,不会出现基座融化变形导致插针偏移的问题。
从外形尺寸与安装边界来看,这款连接器的外壳外径适配标准DIN五针接口的面板开孔尺寸,设计选型时不需要单独定制开孔模具,采用行业通用的开孔尺寸就能完成装配,能够大幅降低壳体加工的成本。垂直安装的结构决定了它在PCB板上占用的投影面积为规则的圆形,布局时不需要为卧式结构预留侧向的插合空间,板卡上的周边元件可以在距离连接器外壳外径1mm以上的位置布局,不会出现装配干涉。内螺纹通孔的通径与插针的排布同轴,公头插合时的导向行程足够长,即使操作人员盲插也能顺利对位,不会出现插针顶弯的问题。底部的三个固定插脚除了焊接固定信号端子之外,额外的固定脚能够将连接器的金属外壳与PCB的接地层牢固连接,在多次插拔的受力过程中,不会因为侧向力导致信号焊盘脱落,提升了接口的机械使用寿命,常规工况下能够承受上千次的插拔循环而不出现接触性能下降的问题。
在实际建模过程中,需要重点关注端子开槽的尺寸精度,槽宽过大会导致接触抱紧力不足,接触电阻升高影响信号传输,槽宽过小则会导致插合力过大,用户使用体验差,同时金属外壳的壁厚需要兼顾屏蔽性能与结构强度,壁厚过薄在旋合固定螺纹环的时候容易出现外壳变形,壁厚过厚则会增加不必要的材料成本,绝缘基座与金属外壳之间的配合公差需要控制在合理范围,过松会导致基座在外壳内晃动,插针位置偏移,过紧则会导致压装装配时难度提升,生产效率下降。
