四联6.35mmTRS立体声音频插孔母座结构

　　做音频设备结构设计的工程师，大概率都绕不开6.35mm规格的音频接插件选型，这次拆解的四联并排TRS插孔母座，是专业调音台、多通道音频接口、舞台功放设备里的常用连接件，和消费级电子常用的3.5mm插孔不同，6.35mm规格的接触可靠性、插拔寿命、大信号承载能力都更适配专业音频场景，单路可同时传输左声道、右声道、公共接地三路信号，满足立体声传输的基础要求。

　　从结构设计逻辑来看，这款四联母座采用一体化塑封基座搭配独立金属屏蔽隔腔的布局，四个插孔单元并排固定在同一条绝缘基座上，相邻插孔之间设置金属屏蔽隔板，能有效降低多通道同时传输时的串扰问题，避免相邻通道的信号互相干扰产生杂音，这一点在多通道专业音频设备里尤为关键——很多入门级音频接口出现的通道串音问题，往往就是接插件屏蔽设计不到位导致的。每个插孔单元内部采用弹性铜质接触弹片，弹片做了弧度预压设计，插头插入时能保证足够的接触正压力，既不会因为插拔力过大导致使用体验差，也不会因为接触压力不足导致接触电阻过大、信号传输损耗增加，甚至出现插拔过程中信号断续的问题。

　　安装适配性上，这款母座采用直插式焊针设计，焊针从基座底部垂直引出，适配常规波峰焊工艺，焊针的间距按照标准2.54mm网格布局设计，能直接匹配通用PCB的孔位排布，不需要额外做非标孔位设计，降低PCB Layout的工作量。基座两侧预留了固定卡扣位，安装时可以直接卡入设备面板的预留安装槽，也可以通过螺丝穿过基座的固定孔锁附在面板内侧，两种安装方式都能保证接插件在频繁插拔的使用场景下不会出现松动偏移。外形尺寸上，四联并排的整体宽度刚好适配标准1U机架设备的面板空间，四个插孔的中心距经过精准核算，插头插入后相邻插头之间不会出现干涉，即使是带粗大外壳的专业音频插头，也能同时顺畅插满四个接口，不会出现相邻接口无法同时使用的尴尬情况。

　　实际使用场景里，这类多联音频母座除了用在专业调音台、多通道声卡上，也常见于吉他效果器板、舞台音频跳线盘、KTV前置功放这类设备上，设计时特意在每个插孔的入口处做了导向倒角，插头插入时不需要精准对准就能顺利滑入插孔内部，即使是演出场景下快速插拔操作，也不会出现插歪导致内部弹片变形的问题。金属外壳部分采用镀锌钢板冲压成型，除了形成屏蔽隔腔之外，还能将整个接插件的接地端连通到设备外壳，进一步提升抗干扰能力，避免外界电磁噪声串入音频信号链路产生底噪。绝缘基座采用耐高温的工程塑料注塑成型，能承受波峰焊时的高温冲击，不会出现焊接过程中基座变形、弹片移位的问题，同时塑料材料的绝缘性能满足强电隔离要求，即使设备内部出现异常漏电，也不会通过接插件传导到外露的插头部分，保障使用安全。

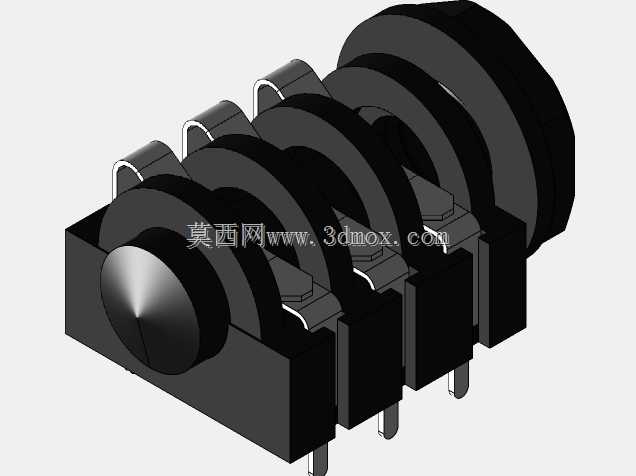

　　从建模还原的角度来看，这个模型完整复现了内部弹片的弧度、焊针的长度、屏蔽隔板的厚度以及基座的卡扣细节，结构设计人员在做整机布局时，可以直接导入模型进行干涉检查，提前预判安装空间是否足够、焊针和PCB上其他元器件是否存在位置冲突，也能基于这个模型快速调整面板的开孔尺寸，不用再手动测绘接插件的各个尺寸参数，能大幅缩短前期选型和结构设计的周期。很多新手工程师在做音频设备结构时，容易忽略接插件的插拔空间预留，要么是面板开孔和插孔不同心导致插头插不到位，要么是相邻接口间距太小导致插头互相干涉，参考这个精准建模的母座结构，就能提前规避这类常见的设计问题，减少后期打样整改的次数。
