工业用负载移位起重龙门架结构

　　在车间内重型工件的工位间转序、仓储区域重型物料的堆垛取放、装配线侧大型部件的精准对位吊装场景中，这类固定式龙门移位起重结构是中小吨位定点物料搬运的核心配套设备，相较于大跨度行车，它的部署成本更低，安装不需要对厂房顶部结构做预埋改造，适配层高有限、无法架设 overhead crane 的老旧厂房或临时作业区域，也可作为大型起重设备的辅助补位装备，覆盖主行车作业盲区的小范围吊装需求。

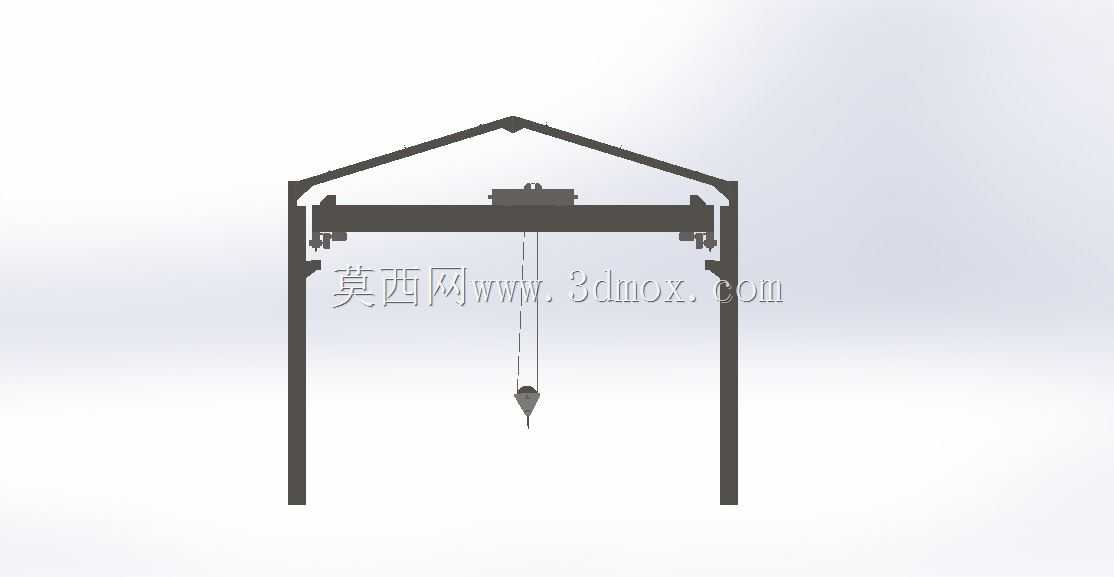

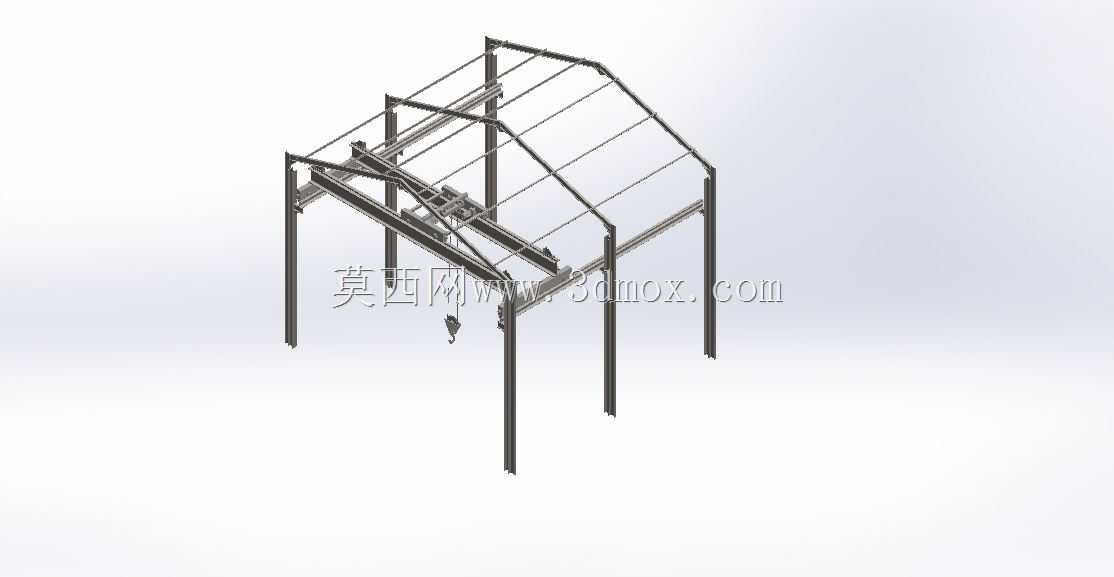

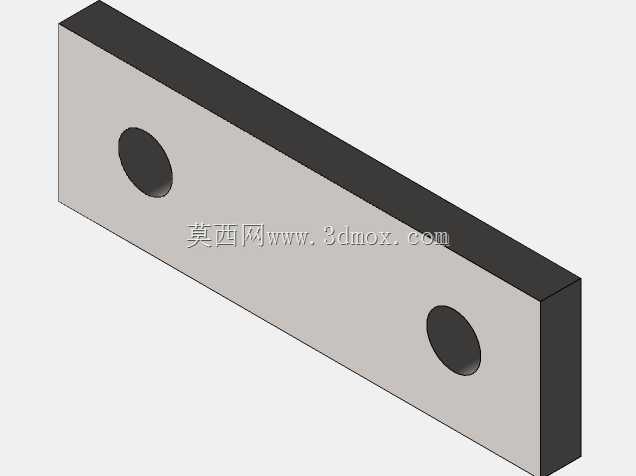

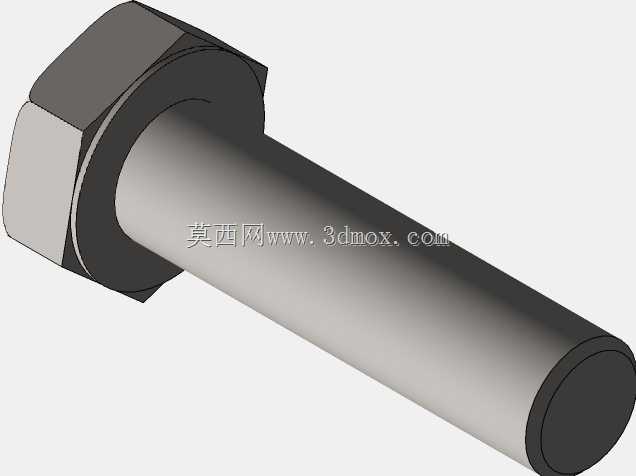

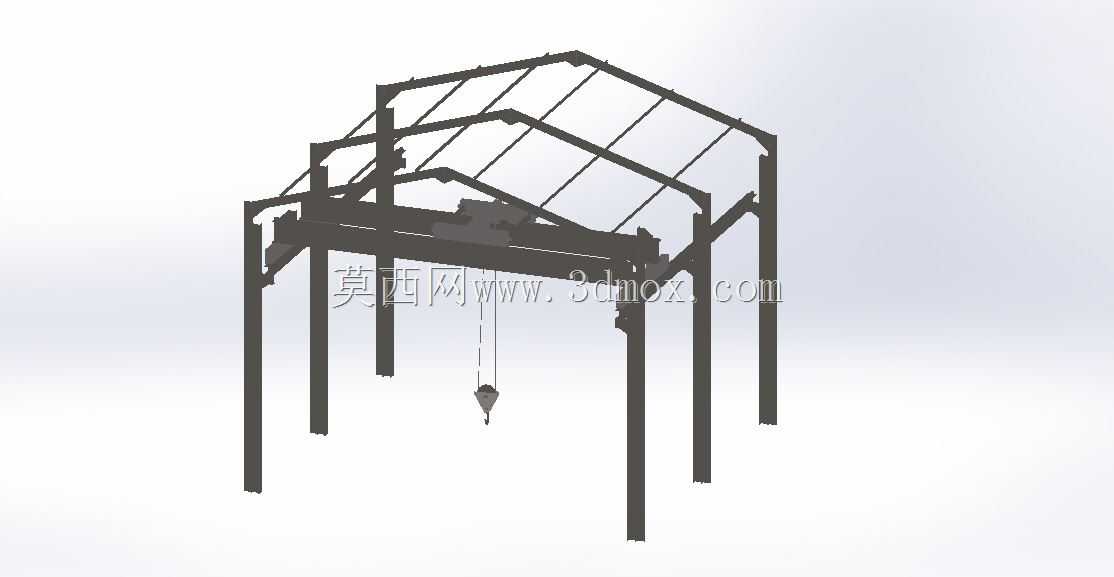

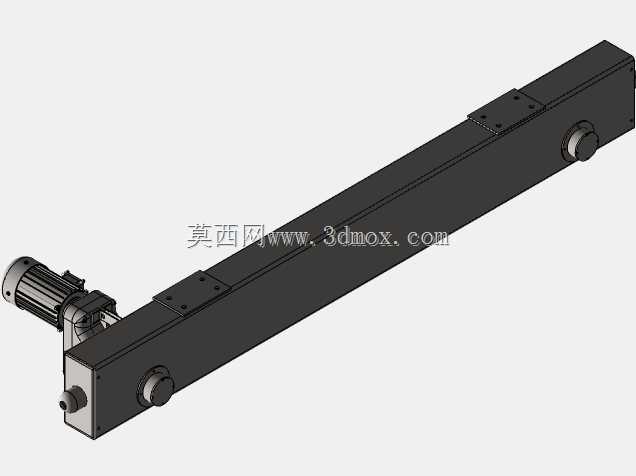

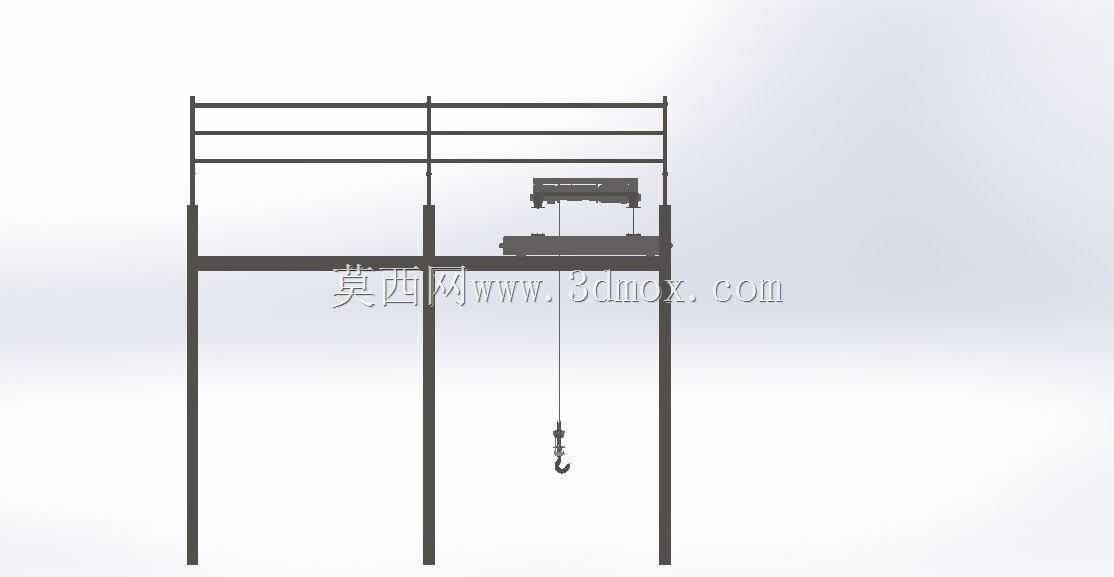

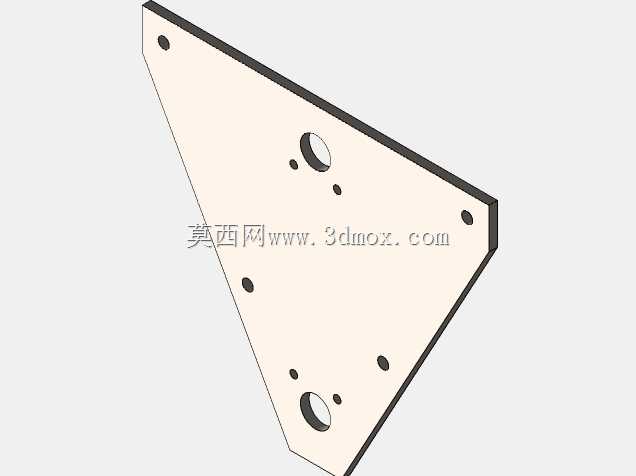

　　从结构设计逻辑来看，整套设备采用四柱式龙门框架作为承载主体，立柱选用标准矩形型钢加工，底部通过膨胀螺栓与混凝土地面做刚性固定，单根立柱的垂直承载安全系数取1.8倍额定起重量，避免吊装过程中立柱出现侧向挠曲变形；顶部的双主梁采用平行布置形式，主梁与立柱之间通过角接焊接加筋板的方式连接，筋板厚度不低于主梁腹板厚度的1.2倍，抵消主梁受载后的下挠变形量，主梁上翼缘面铺设轻轨作为电动葫芦的行走轨道，轨道接头处做45度斜切打磨处理，保证葫芦行走过程无卡滞、无明显冲击。

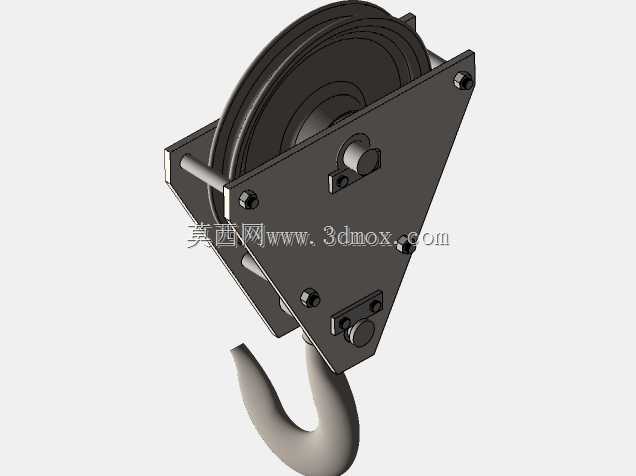

　　行走机构配套的电动葫芦沿主梁轨道做横向移动，覆盖框架跨度范围内的所有作业点位，葫芦的起升高度根据常规作业场景的物料起吊需求设定，预留足够的安全吊距，避免起吊时物料与底部作业台架发生干涉；葫芦的吊钩配备防脱卡扣，防止吊装过程中吊索具意外滑脱，整套行走与起升机构的动力线缆沿主梁侧面的拖链排布，避免线缆垂落干扰吊装作业。

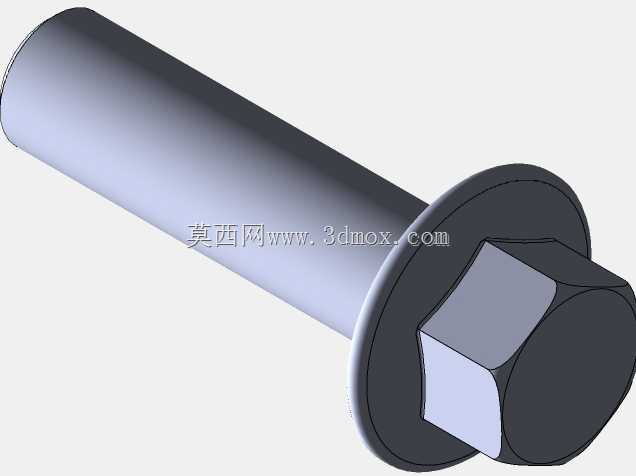

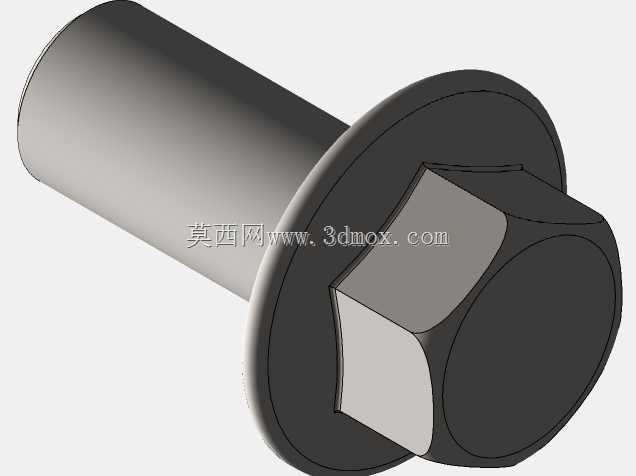

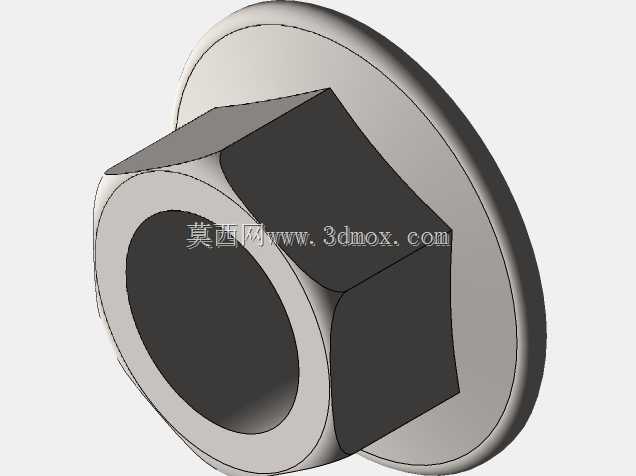

　　设计阶段需要重点核对安装边界尺寸：框架的总跨度根据作业区域的覆盖宽度确定，立柱的外侧间距要预留至少200mm的安装操作空间，方便现场施工时紧固底部固定螺栓；框架的总高度要结合厂房的最低净空高度做适配，顶部主梁与厂房天花板、管线桥架之间预留不小于300mm的安全间隙，避免设备安装或运行时与上部设施发生碰撞；底部立柱的固定区域要求地面混凝土厚度不低于200mm，混凝土强度等级不低于C30，保证立柱固定后的抗倾覆能力满足吊装作业的安全要求。

　　在功能适配性上，这套结构可根据实际作业的负载需求调整型钢规格，若需要覆盖更大的作业范围，也可在立柱底部加装行走轮组，将固定式结构改为移动式龙门架，适配多工位间的流动吊装需求；框架的侧面可根据现场安全管理要求加装防护栏或安全警示标识，避免无关人员进入吊装作业危险区域；主梁轨道的两端设置行程限位块，限制电动葫芦的行走极限位置，防止葫芦脱轨引发安全事故。

　　从实际使用的角度考量，这套结构的所有型钢构件都采用标准化型材加工，不需要定制特殊截面的钢材，加工制作难度低，现场安装时只需要按照装配顺序依次拼接立柱、主梁、轨道及起升机构，不需要大型吊装设备辅助，安装周期短，后期维护也仅需要定期检查连接螺栓的紧固状态、轨道的磨损情况以及葫芦的制动性能，维护成本远低于大型桥式起重设备，非常适合机械加工车间、维修车间、小型仓储库区这类有固定点位重载移位需求的场景使用。
