标准V形皮带与皮带轮传动组件结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:687919
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构
  • 标准V形皮带与皮带轮传动组件结构

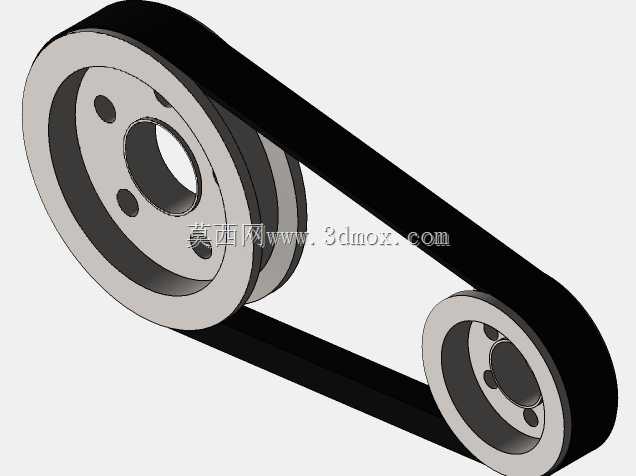

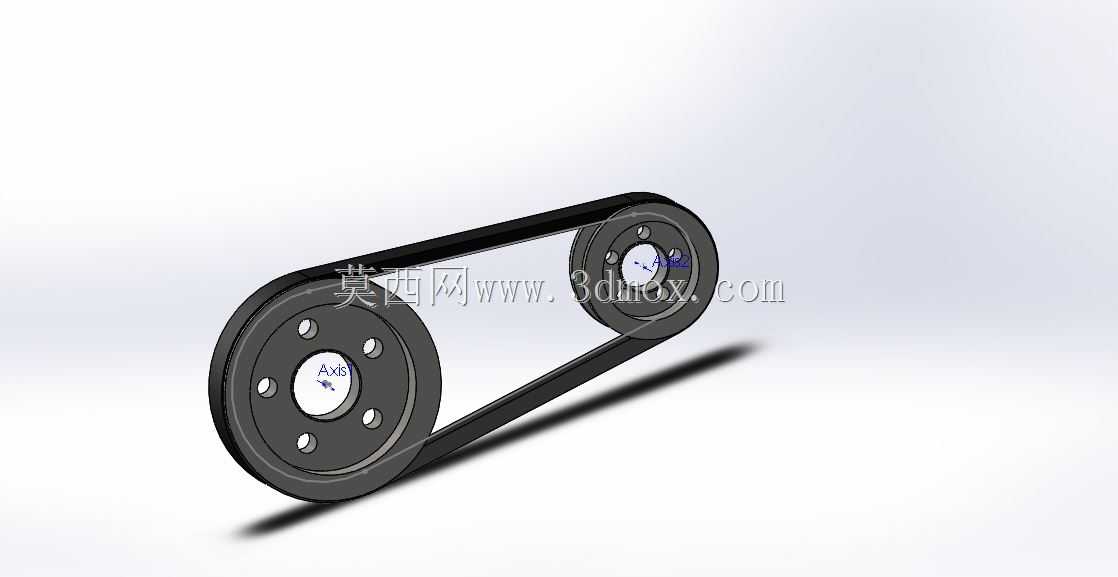

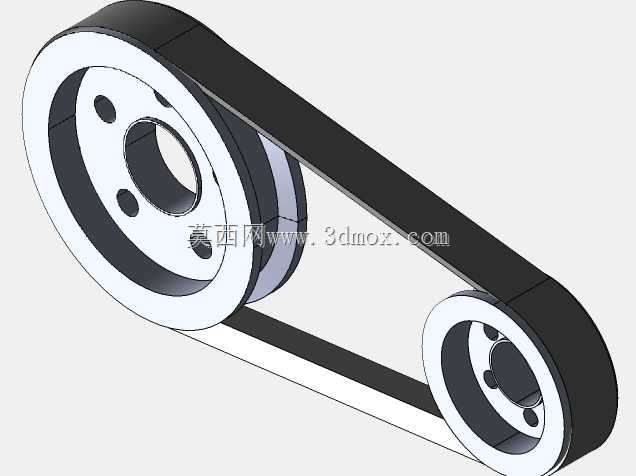

  在各类通用机械设备的动力传递环节中,带传动是应用范围极广的动力传输形式,这套V形皮带搭配皮带轮的传动总成,完全遵循机械行业带传动相关标准完成结构设计,可直接适配多数常规动力传输场景,无需设计人员再对基础结构做二次编辑调整,能大幅缩短设备开发阶段的传动系统设计周期。从实际应用场景来看,这类V带传动结构常见于中小型输送设备、轻工机械、农用机具、普通机床的辅助传动单元中,依靠V形带与带轮轮槽的楔形面摩擦实现动力传递,相比平带传动能提供更大的摩擦力,传动比更稳定,同时自带缓冲吸振的特性,可有效降低动力端启动、负载突变时对后端执行机构的冲击,还能在设备出现过载时通过皮带打滑保护核心动力部件不受损坏。

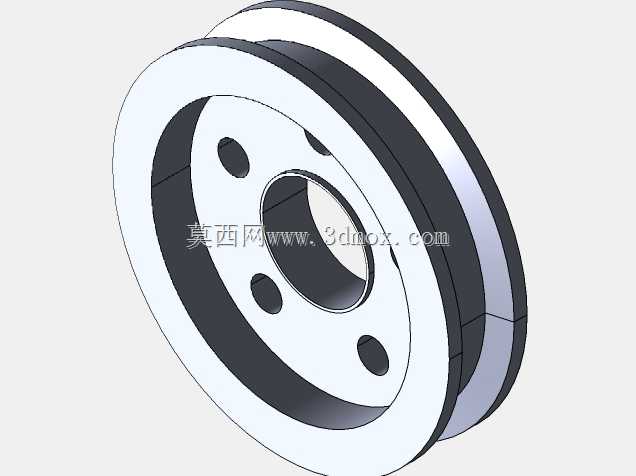

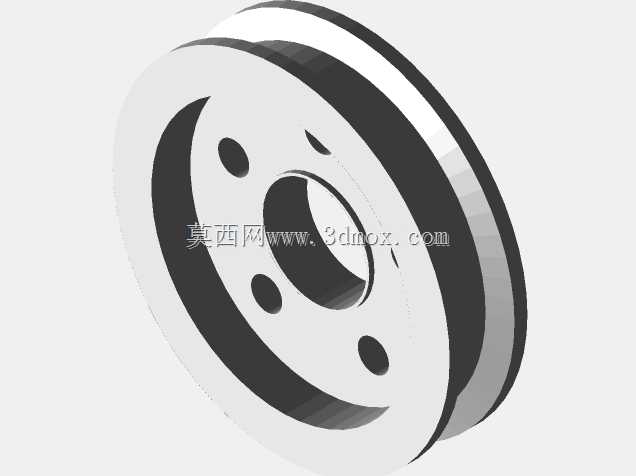

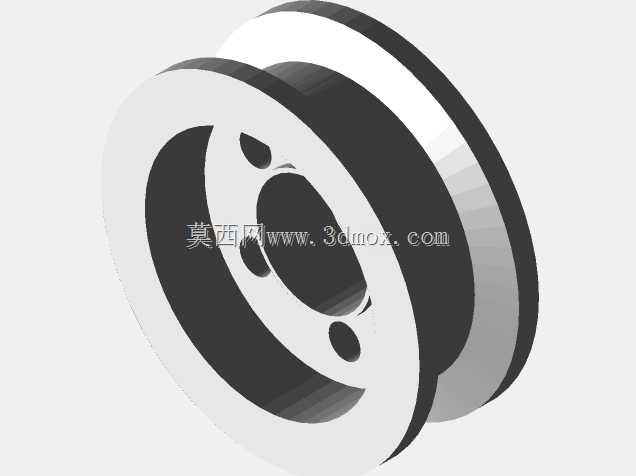

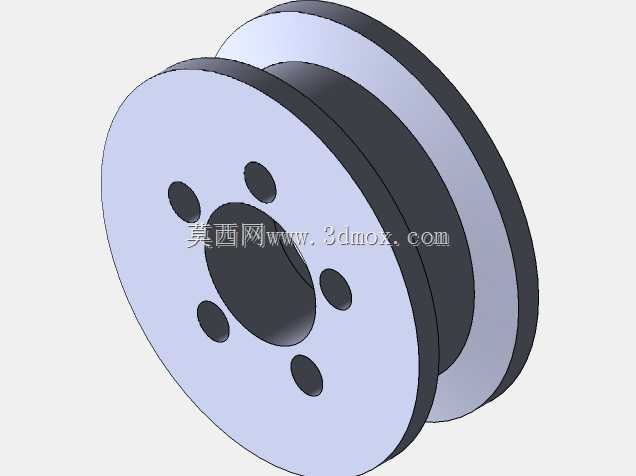

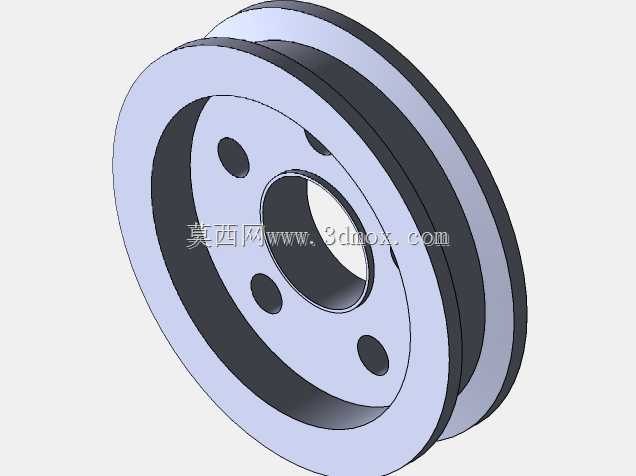

  这套总成的设计思路完全围绕通用传动场景的适配性展开,两个带轮分别对应主动端与从动端的安装接口,轮槽的截面尺寸、槽角都匹配对应型号V带的标准参数,保证皮带嵌入轮槽后接触面积均匀,不会出现局部偏磨导致的传动效率下降、皮带寿命缩短问题。带轮本体采用辐板式结构,在轮缘与轮毂之间均匀开设减重孔,既保证了带轮整体的结构强度,满足高速旋转时的动平衡要求,又能有效降低带轮自身重量,减少转动惯量,降低动力端的空载损耗。轮毂位置的轴孔、键槽尺寸都遵循通用轴系安装标准,可直接配合对应直径的传动轴、普通平键完成装配,不需要额外加工定制连接结构。

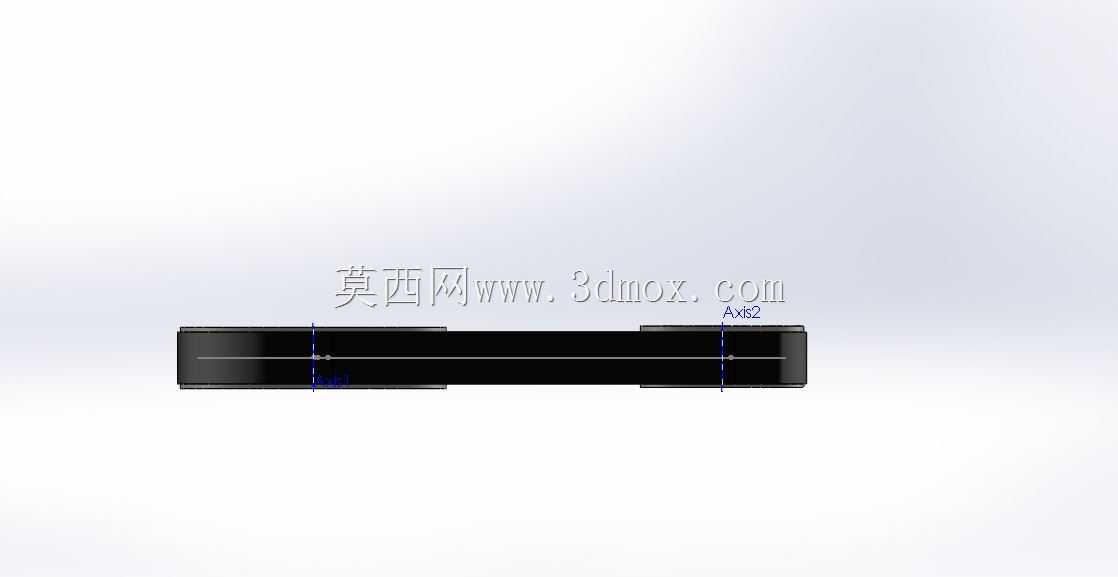

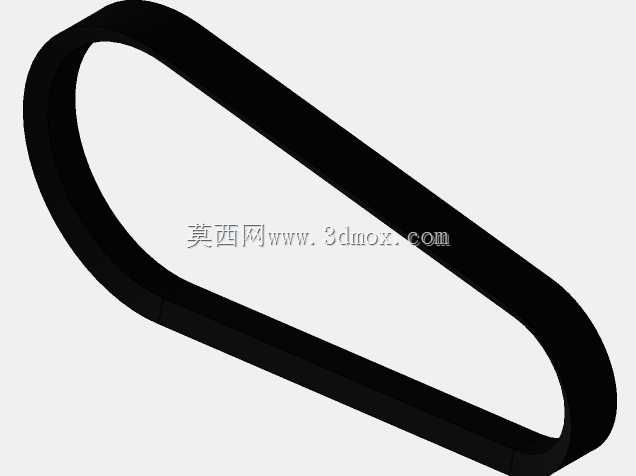

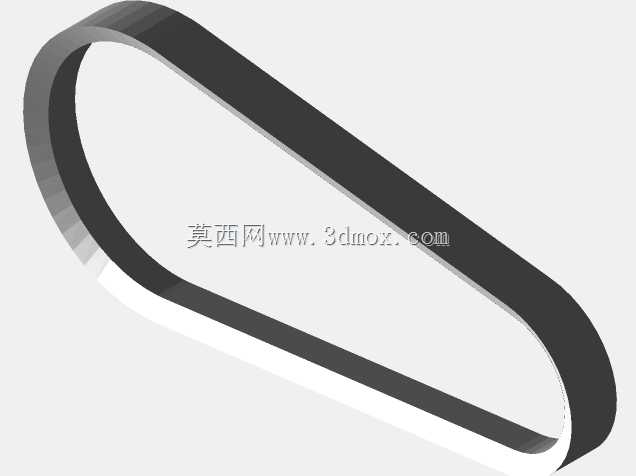

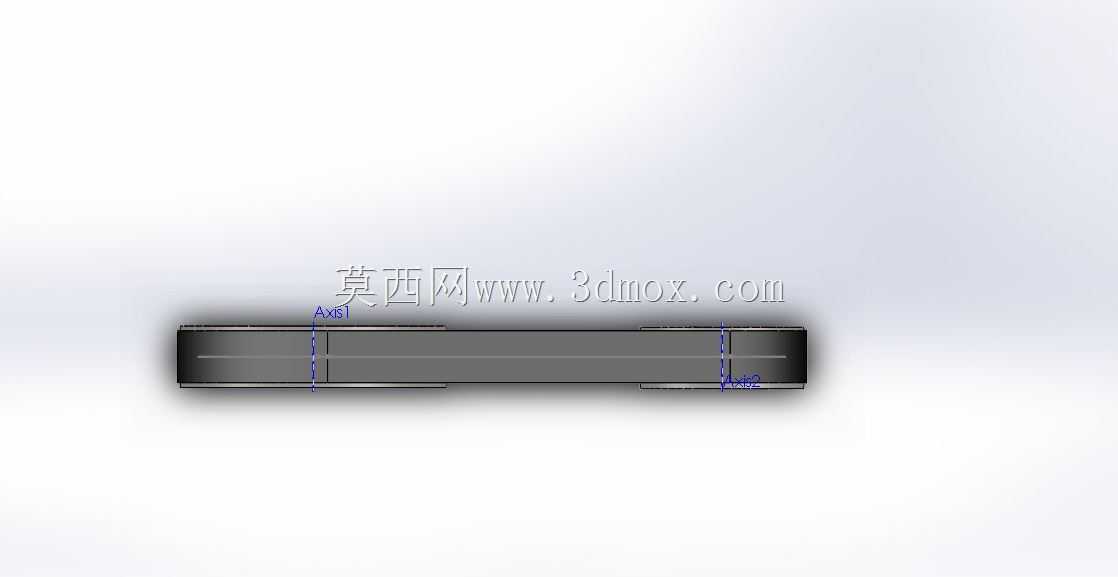

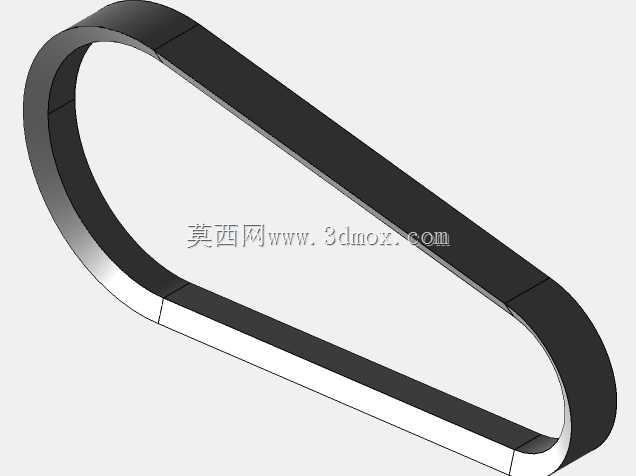

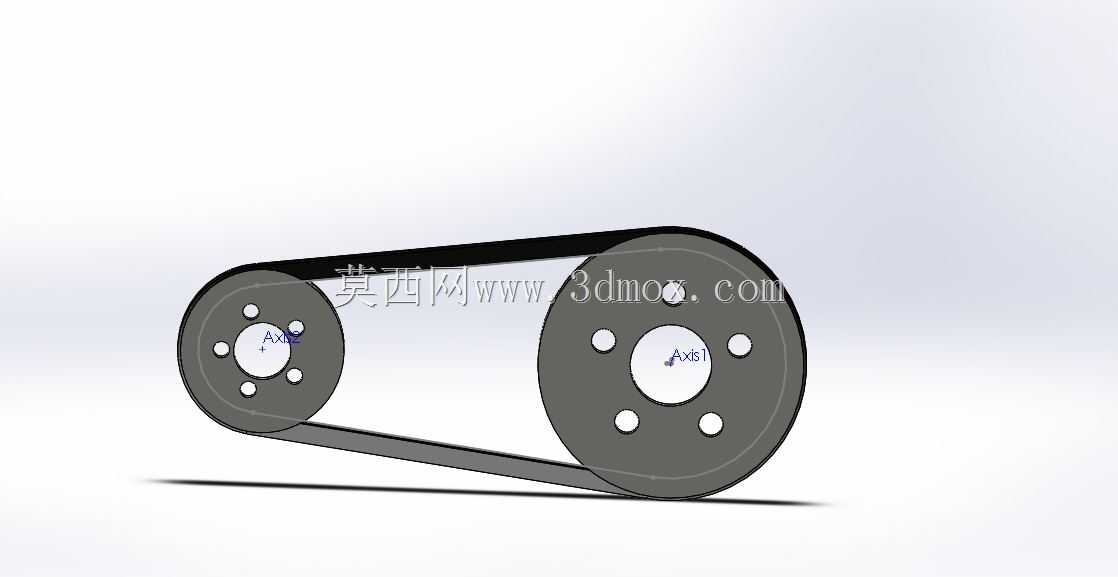

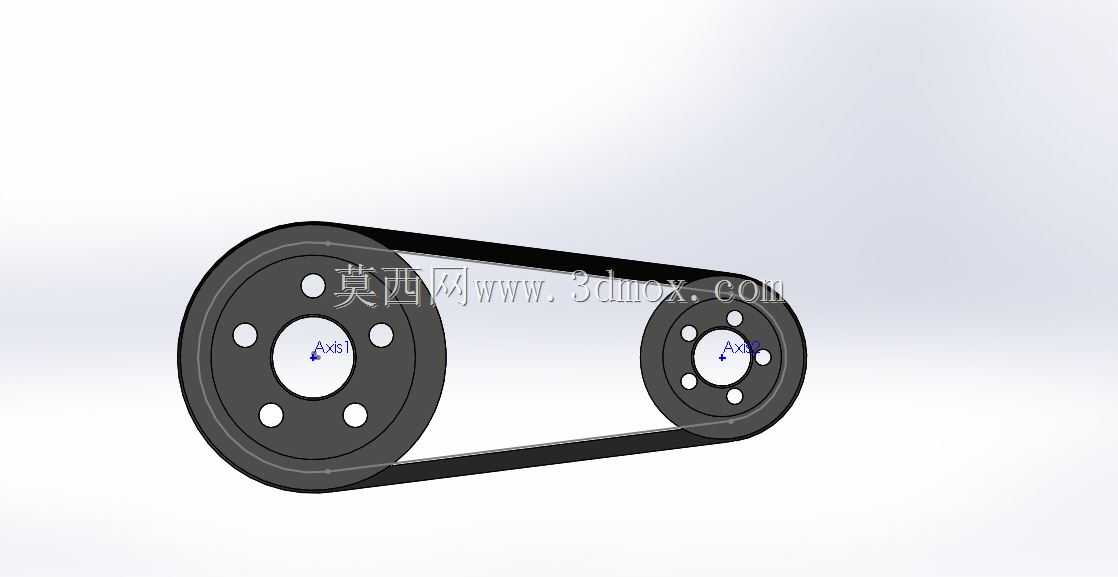

  从安装边界来看,设计时已经预留了合理的中心距调整空间,两个带轮的中心距处于对应型号V带推荐的中心距范围内,既保证皮带拥有足够的包角满足传动能力要求,又不会因为中心距过大导致皮带运行时出现上下抖振,也不会因为中心距过小导致皮带弯曲应力过大缩短使用寿命。带轮的轮缘端面做了倒角处理,避免装配时刮伤皮带侧面,轮槽的表面粗糙度控制在合理区间,既不会因为过于光滑降低摩擦系数导致打滑,也不会因为表面过于粗糙加速皮带磨损。V带本身的长度匹配带轮中心距与带轮基准直径,安装时通过调整动力端或从动端的安装位置即可完成皮带张紧,不需要额外定制特殊长度的皮带,常规五金渠道即可采购到同型号的替换备件,后期维护成本极低。

  在结构细节处理上,两个带轮的轮槽位置严格对中,设计时已经保证两个带轮的基准平面处于同一平面,安装时只要对准装配基准即可避免皮带跑偏、偏磨问题。带轮的减重孔沿圆周方向均匀分布,每个孔的位置都经过动平衡校核,保证带轮在额定转速范围内运行时不会出现明显振动,可适配转速在每分钟1500转以内的常规传动场景。这套传动总成可传递的功率范围覆盖多数中小型设备的动力传输需求,传动比稳定在合理区间,运行过程中噪音低,不需要额外的润滑维护,相比齿轮传动、链传动的结构更简单,安装调试门槛更低,非常适合对传动精度要求不是极高、需要定期维护更换易损件的通用设备场景。在实际选型使用时,设计人员只需要根据自身设备的传递功率、转速、安装空间要求,核对带轮轴孔尺寸、中心距范围即可直接套用,不需要重新计算带轮轮槽参数、皮带长度、包角等基础参数,能有效减少传动系统设计的重复工作量,降低设计出错的概率。
