星形发动机配套活塞结构三维建模作品

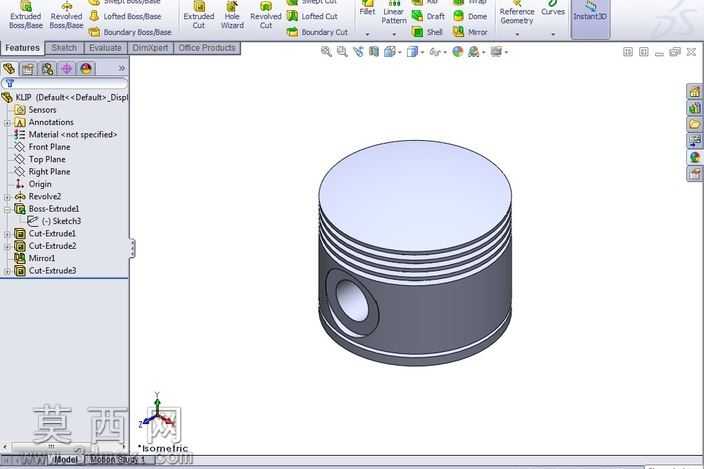

本作品为星形发动机配套活塞的三维参数化建模成果，建模过程依托SolidWorks平台完成，整体遵循机械零件正向设计逻辑，从基础草图绘制到特征逐步搭建，完整还原活塞的实际功能结构。建模初始阶段以活塞顶面圆形轮廓为基准绘制草图，通过拉伸凸台特征生成活塞主体圆柱基体，严格匹配星形发动机单缸缸径的设计尺寸，保证活塞与缸套的配合基础精度。针对活塞上部的环槽结构，采用多次等距切除拉伸的方式逐一加工出多道活塞环安装槽，槽宽、槽深以及槽间间距均参照星形发动机活塞的密封、导热设计要求设定，确保后续装配活塞环后可实现可靠的燃气密封与热量传导功能。活塞销孔的建模采用两侧对称切除拉伸的方式生成，精准定位销孔的中心高度与孔径尺寸，同时对销孔内侧边缘做圆角过渡处理，避免应力集中导致的零件疲劳损坏，匹配活塞销与连杆小头的装配公差要求。模型整体外观采用金属灰哑光材质渲染，还原铸铝活塞的真实材质质感，对活塞顶面、环槽侧壁、销孔内壁等关键配合面做轻微高光处理，区分加工面与非加工面的视觉差异。建模过程中对活塞外圆面做微小的锥度设计考量，适配发动机工作状态下活塞受热膨胀的形变特性，避免热态下活塞卡滞在缸套内；活塞下端裙部做适当的长度延伸设计，保证活塞往复运动过程中的导向稳定性，减少侧推力带来的偏磨风险。整体建模过程严格遵循特征参数化原则，所有尺寸均设置可编辑参数关联，后续可根据不同排量星形发动机的设计需求快速调整缸径、销孔直径、环槽数量等核心参数，大幅提升同类型零件的设计迭代效率。模型完成后通过软件自带的干涉检查功能完成结构校验，确认各特征之间无重叠、无拓扑错误，可直接用于后续的虚拟装配、运动仿真以及工程图导出工作，为星形发动机的整体设计提供精准的单体零件模型支撑。
