直列六缸发动机曲柄活塞机构三维建模

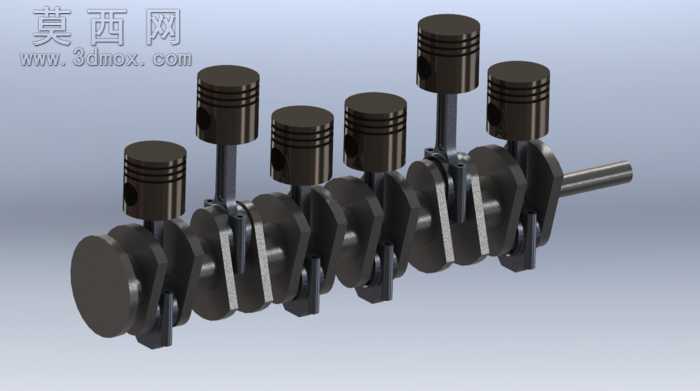

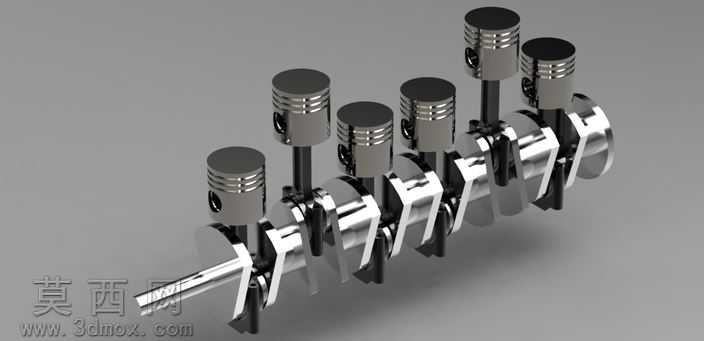

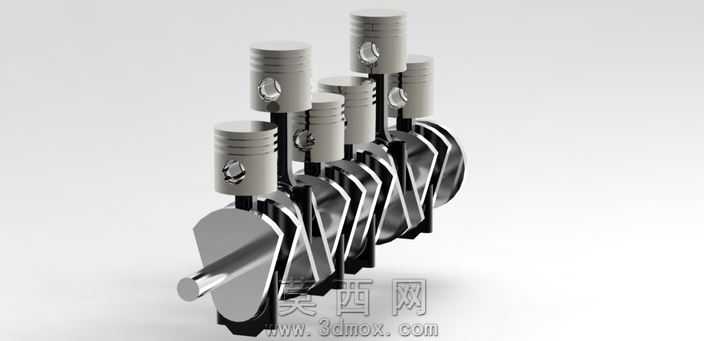

本作品为直列六缸内燃机核心曲柄活塞机构的三维参数化建模成果，建模过程严格遵循内燃机动力传递的机械原理，以SolidWorks为核心建模工具完成全零件的特征化构建。首先针对活塞零件进行建模，依据活塞的功能结构拆分出活塞顶、环槽部、裙部、活塞销座四个核心特征段，采用旋转凸台命令生成活塞基体后，通过拉伸切除命令依次加工出三道活塞环安装槽、活塞销装配通孔，对活塞裙部的型线做微变径处理，还原实际活塞工作时的热膨胀适配结构，活塞表面赋予哑光高温合金材质，还原铸铝活塞的金属质感。其次完成连杆零件的建模，采用分体式连杆结构设计，分别构建连杆小头、杆身、连杆大头、连杆盖四个部分，杆身采用工字形截面特征以兼顾结构强度与轻量化需求，通过拉伸凸台、圆角过渡、螺栓孔切除等命令完成细节构建，连杆螺栓、轴瓦等附属零件均做等比例还原，材质赋予调质钢的深色金属质感，区分连杆与活塞的材质差异。随后完成曲轴零件的建模，针对直列六缸发动机的点火顺序设计六个曲柄销的相位角，相邻做功缸的曲柄销互呈120度夹角，通过旋转凸台生成曲轴主轴颈、曲柄销的基体，采用拉伸命令构建扇形平衡重块，对所有轴颈过渡位置做圆角处理以降低应力集中，曲轴前端的动力输出轴端、后端的密封轴段均做细节还原，曲轴表面赋予锻钢的亮面金属材质，添加轻微的磨削纹理提升渲染真实感。完成全部零件建模后，在装配环境下按照机械配合关系完成总装：活塞与连杆小头通过活塞销完成同轴心配合并添加轴向限位，连杆大头与对应曲柄销完成同轴心配合，曲轴主轴颈添加同轴心、轴向限位配合模拟曲轴的固定旋转副，通过移动活塞验证六组活塞的往复运动相位差，确保运动过程无干涉。渲染阶段采用柔和的环境光搭配定向补光，突出金属零件的轮廓层次感，背景采用浅灰色渐变突出机构本身的结构特征，整体模型完整还原了直列六缸发动机曲柄活塞机构的装配关系与结构细节，可用于内燃机原理演示、结构教学、运动仿真分析等场景。
