可隐藏式自行车手把集成照明车灯

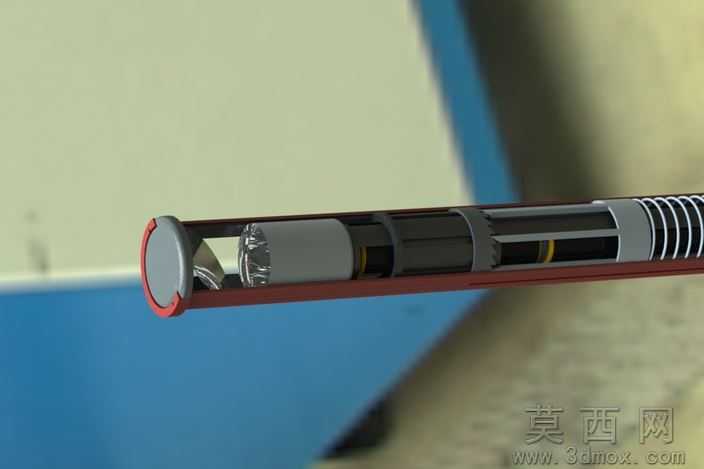

本作品为适配自行车、摩托车及踏板车手把安装的集成式照明车灯三维模型，整体采用SolidWorks完成全参数化建模，通过装配体环境完成所有零部件的配合约束，完整还原了产品的伸缩隐藏式机械结构。建模过程中首先搭建核心筒身骨架，以同轴心配合定位内部电池仓、滑动导轨、弹簧复位组件与灯头模组，筒身外壳采用拉伸凸台结合圆角命令完成曲面过渡，表面做哑光防滑纹理的贴图材质处理，还原硬质工程塑料的磨砂质感。内部导电弹片采用钣金模块建模，设置合理的折弯角度与弹性形变预留量，保证与两节AAA电池的接触可靠性；滑动锁止机构采用凸台卡扣设计，通过两次按压动作实现灯头的弹出与隐藏，第一次按压解锁弹簧将灯头顶出至工作位置，此时内置反光杯与小透镜模组对准出光口，可实现任意方向的光线照射调整，第二次按压则带动卡扣复位，将灯头完全收纳进筒身内部，与手把端盖齐平实现隐藏效果。渲染阶段采用工作室环境光，对金属弹簧、导电件赋予抛光不锈钢材质，透镜部分设置半透明玻璃材质并调整折射率参数，还原光线透射的真实效果，筒身防滑橡胶握位赋予软胶材质，调整粗糙度参数模拟亲肤触感。设计思路上充分考虑骑行场景的使用需求，将照明功能集成在手把堵头位置，无需额外占用车把安装空间，隐藏状态下可避免磕碰损坏，同时具备防盗耐候的优势，防水结构通过筒身接缝处的密封圈建模实现，所有零部件均设置合理的装配公差，可直接导出工程图用于手板打样验证，内部走线空间预留充足，开关组件集成在按压端面，操作逻辑符合骑行时的盲操作习惯，整体结构紧凑，在有限的筒身直径内整合了供电、照明、伸缩锁止、复位回弹全部功能模块。
