带三脚架支架的单筒观测望远镜外观结构设计

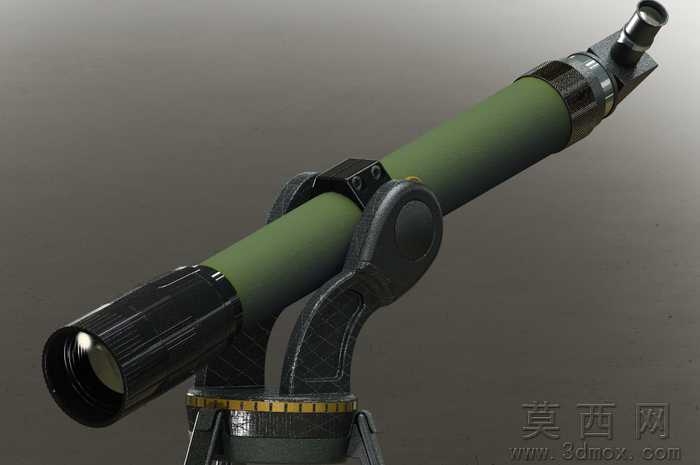

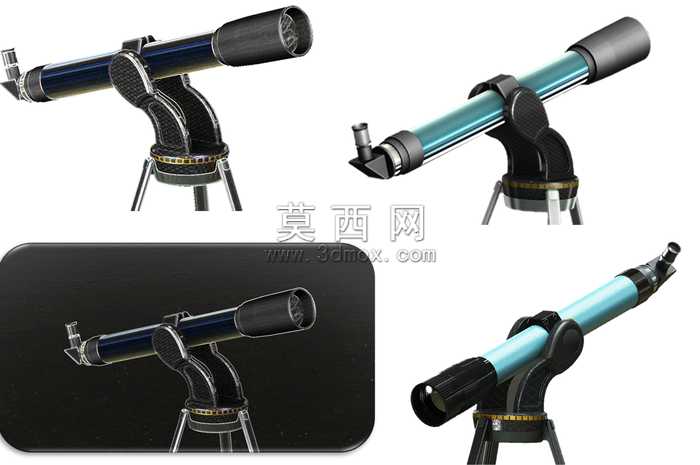

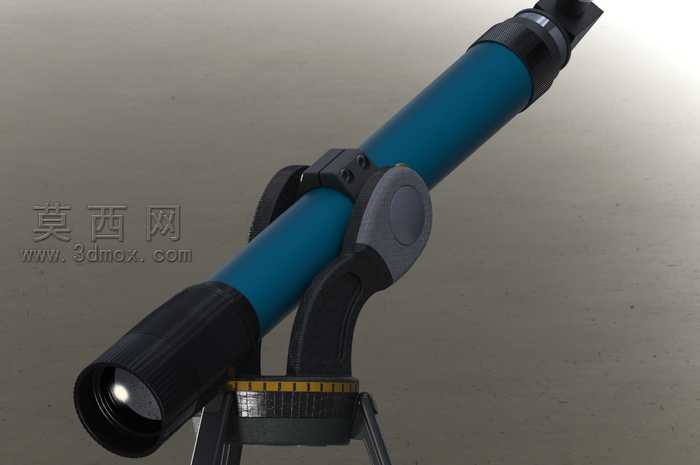

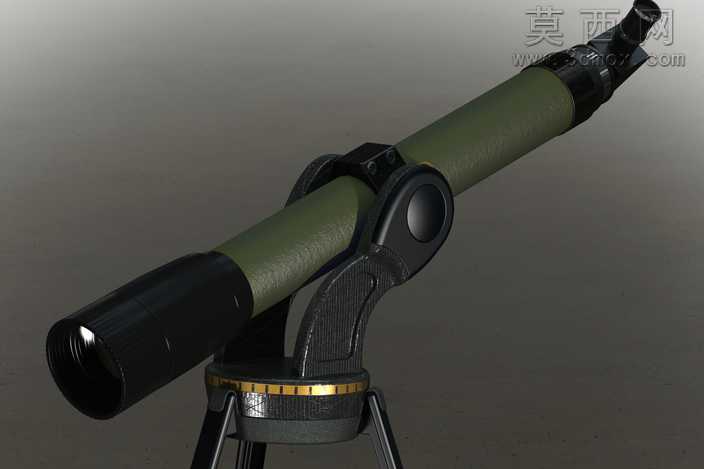

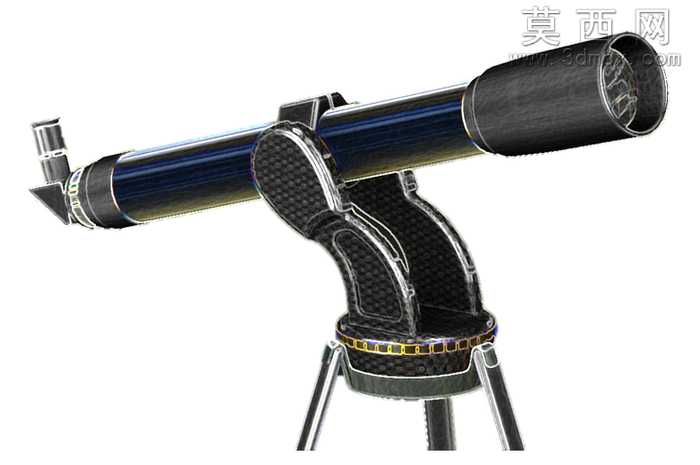

本作品为单筒观测望远镜的三维设计方案，采用SolidWorks完成全参数化建模与渲染输出，整体还原了落地式观测望远镜的完整结构与外观质感。建模阶段首先梳理产品的层级装配关系，将整体拆分为镜筒主体、俯仰调节支架、三脚架底座三个核心装配模块，各模块间通过标准配合关系完成约束，确保后续可直接开展运动干涉检查与结构优化。镜筒部分采用分段式建模逻辑，分别构建物镜端防护段、握持镜身段、目镜调节段三个独立零件，镜身段表面做防滑纹理的包覆特征处理，还原真实产品的握持防滑设计，物镜与目镜端的金属环、调节刻度线均通过包覆、拉伸切除等特征实现，细节处还原光学设备的精密质感。俯仰调节支架部分重点还原铰接锁紧结构，建模时构建了带阻尼调节旋钮的铰接转轴，支架表面做仿皮纹与磨砂塑料的材质分区，底座与三脚架连接的位置设计了带金色刻度标识的水平旋转盘，刻度通过圆周阵列特征均匀排布，还原水平角度调节的功能结构。三脚架部分采用可折叠支腿结构，支腿与底座的铰接位置做限位结构设计，确保支腿展开角度符合真实使用的支撑稳定性要求。材质渲染阶段针对不同部件做精准的材质映射：镜筒的防滑包覆层采用哑光橄榄绿粗糙材质，金属调节环采用高反光镀铬金属材质，支架的握持部分采用黑色磨砂硬质塑料材质，三脚架支腿采用哑光黑色金属材质，水平刻度盘采用金色金属搭配黑色哑光底座的材质组合，通过环境光遮蔽、全局光照等渲染参数调整，呈现出真实的光影质感，突出产品各部件的材质差异与结构层次。设计过程中充分考虑产品的实际使用逻辑，各转动部件的配合间隙预留合理，既保证外观的精密感，也符合实际产品的装配公差要求，整体模型结构完整，细节丰富，可用于产品外观展示、结构参考以及相关科普场景的素材使用。
