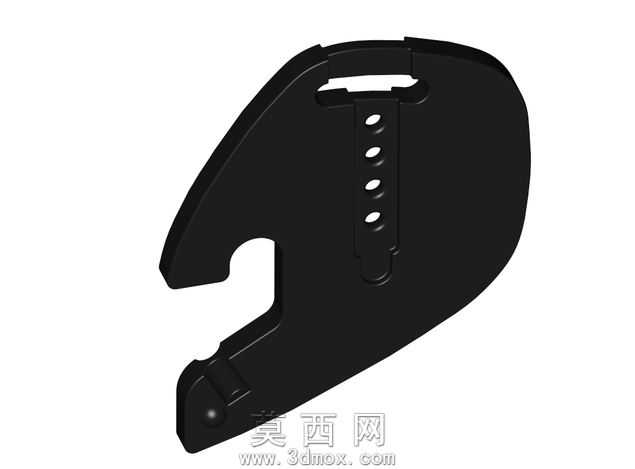

约翰迪尔100磅拖拉机配重铸件三维设计

本模型为约翰迪尔拖拉机配套的100磅配重铸件，建模过程以实际农机配重的功能需求为核心出发点，首先基于配重的安装适配要求确定整体外轮廓尺寸，采用参数化建模方式先勾勒出主体的类椭圆厚板基础形态，再逐步细化各功能结构。主体部分采用等厚实体设计保证配重的重量达标，材质设定为高密度铸铁，渲染时采用哑光深黑铸铁质感，还原铸件表面的细微磨砂质感，避免过度反光以贴近真实铸件的外观表现。结构设计上，上部设置了带四个定位孔的安装凸台，凸台做了加厚处理保证安装强度，孔位严格匹配拖拉机对应安装位的螺栓间距，确保装配时的同轴度与贴合度；左侧设计了适配拖拉机挂载结构的钩形卡槽，卡槽边缘做了圆角过渡处理，既避免铸件应力集中导致的开裂风险，也能让安装时的卡入过程更顺畅，卡槽内侧设置了微小的定位凸点，用于安装时的限位固定，防止配重使用过程中出现窜动。下部设置了带定位销孔的连接端，销孔位置经过尺寸校核，与上部安装孔位形成稳定的三角固定结构，保证配重安装后的整体稳定性。建模过程中对铸件的所有棱边都做了符合铸造工艺要求的圆角处理，避免出现尖锐棱角，既符合铸件的生产工艺特性，也能减少使用过程中的磕碰损伤。设计思路上充分考虑了农机配件的实用性，整体造型无冗余结构，所有曲面与实体结构都服务于配重的增重、安装固定功能，在保证100磅重量精准达标的前提下，优化了安装结构的操作便捷性，让配重可以快速完成挂载与拆卸，适配拖拉机不同作业场景下的配重调整需求。渲染阶段采用了柔和的环境光，多角度展示配重的整体形态与各安装结构的细节，清晰呈现钩形卡槽、安装孔位、定位销孔的位置与形态，直观体现该铸件的结构特征与装配逻辑，模型的结构细节完全匹配真实铸件的生产与使用要求，可用于铸件生产的结构参考、农机配件的装配模拟等场景。
