花园拖拉机专用小型散热器总成结构设计

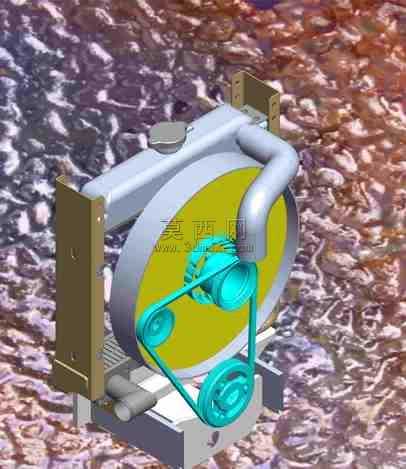

本作品为适配花园拖拉机的小型散热器总成三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，首先针对花园拖拉机紧凑的机舱布局，确定散热器的核心尺寸边界，将核心散热芯体、储水室、安装支架、传动组件进行一体化整合设计。建模阶段先完成散热芯体的阵列结构搭建，对散热鳍片的排布间距、通水管道的走向做了适配小功率农机的参数优化，保证有限空间内的散热接触面积满足小型拖拉机的作业散热需求。上下储水室采用圆弧过渡的壳体结构，建模时通过曲面放样、抽壳等命令完成腔体构建，预留了加水口、管路对接的安装位，同时对壳体壁厚做了均匀化处理，兼顾结构强度与轻量化要求。两侧的安装支架采用钣金折弯特征建模，预留了对应拖拉机机架的固定安装孔位，保证装配时的定位精度。前端的皮带传动组件包含带轮、传动皮带、风扇叶轮结构，建模时对带轮的槽型、皮带的张紧行程、风扇叶片的倾斜角度做了运动干涉校验，确保传动过程中不会与周边壳体、管路发生碰撞。渲染阶段为不同部件赋予了对应材质：散热芯体与储水室赋予金属铝合金材质，调整金属粗糙度参数模拟铸铝件的哑光金属质感；安装支架赋予碳钢喷塑材质，呈现深棕色的哑光防护层效果；传动皮带与风扇叶轮赋予工程塑料材质，调整半透明与高光参数还原工程塑料的视觉特性；管路部分赋予金属弯管材质，模拟焊接管路的金属光泽。整体设计思路围绕花园拖拉机的小功率作业场景展开，在保证散热性能满足发动机持续工作需求的前提下，尽可能压缩总成的整体体积，优化各部件的布局结构，减少不必要的空间占用，同时兼顾装配与后期维护的便利性，所有对接位、固定位都做了标准化的结构设计，可直接用于后续的结构校验、装配模拟以及生产加工参考。
