烧结厂拆除重建用湿式洗涤器三维设计

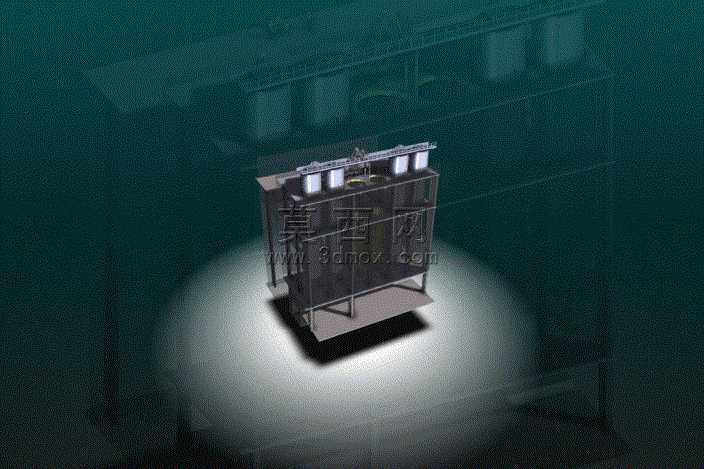

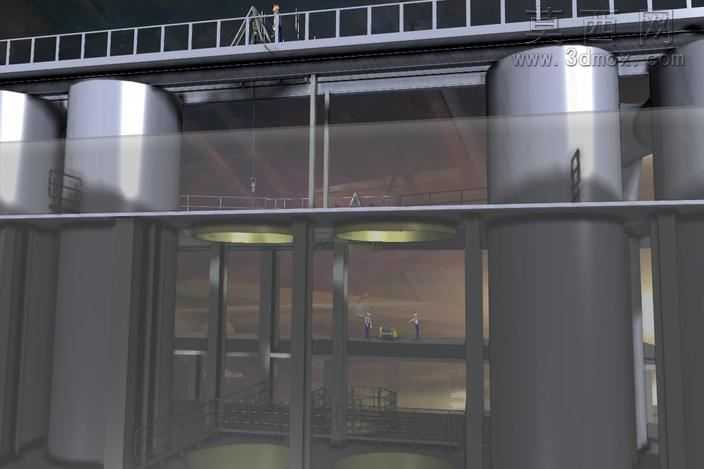

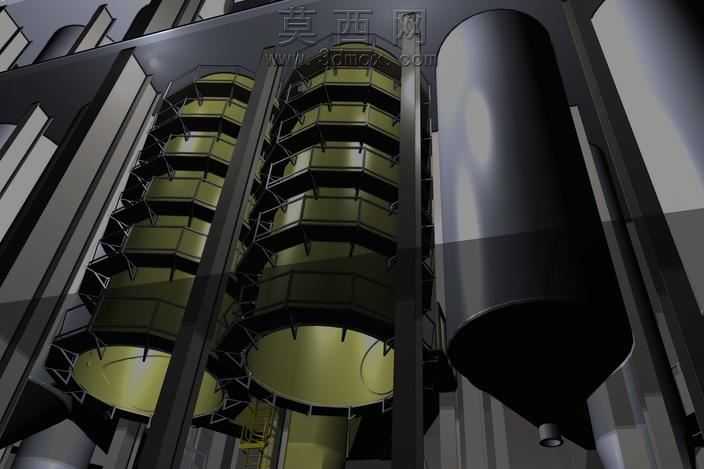

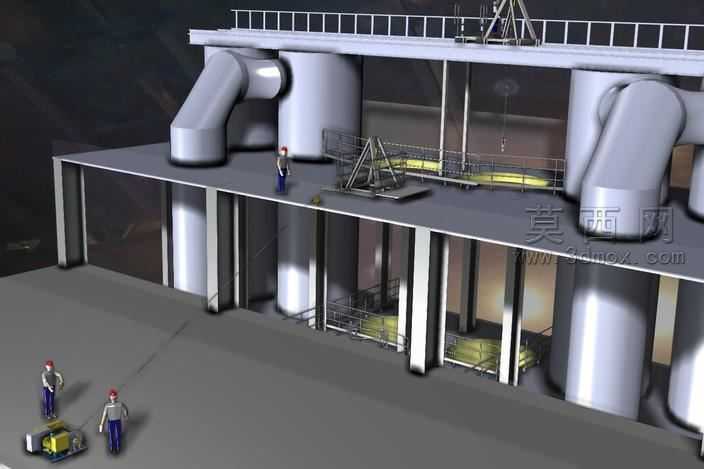

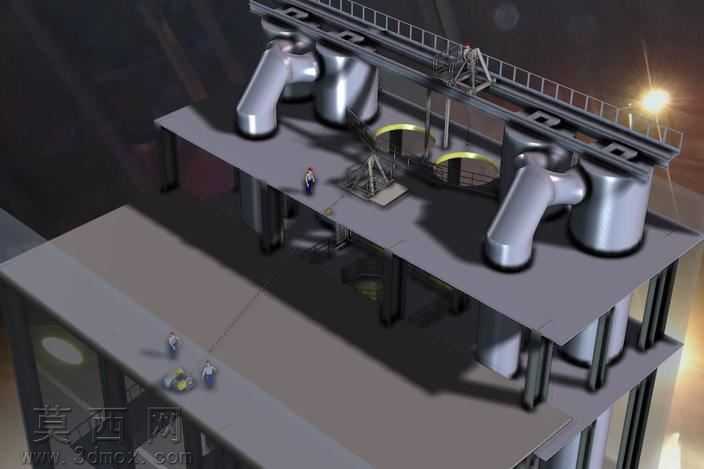

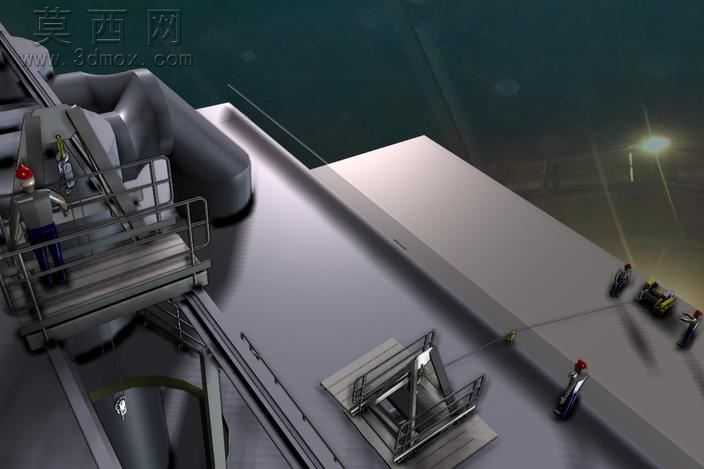

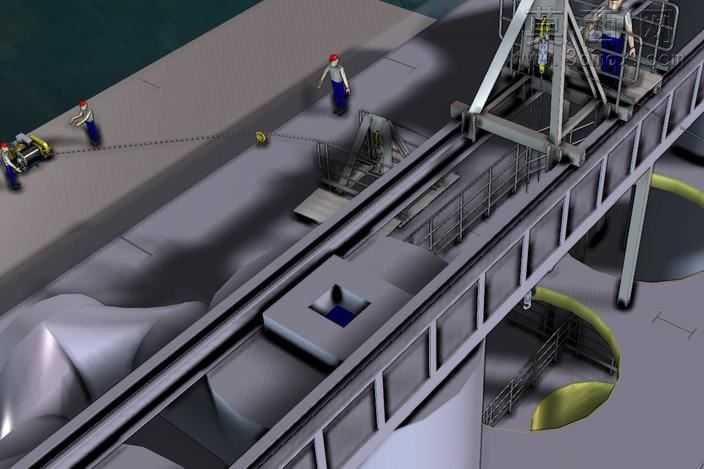

本模型为烧结厂煤气净化系统改造项目中，处于拆除重建阶段的湿式洗涤器三维设计成果，建模阶段严格参照烧结厂现场实际工况的测绘数据搭建整体框架，首先确定设备的立式箱体主体结构，精准还原了设备顶部的多组过滤单元排布、侧面的检修舱门位置、底部的集液槽支撑结构，所有连接法兰、管线接口的位置尺寸均与现场实物保持一致，确保模型可直接用于改造施工的方案推演。建模过程中对设备的内部喷淋层、气液分离挡板、导流板等核心功能部件做了精细化建模，还原了部件之间的装配间隙与连接方式，可直观展示湿法洗涤的气液接触路径。渲染阶段采用工业场景常用的暗调聚光效果，模拟烧结厂车间内的作业照明环境，金属材质部分区分了箱体碳钢的哑光锈蚀质感、顶部过滤单元外壳的镀锌金属光泽、管线接口的黄铜密封件质感，底部支撑结构做了混凝土基座的粗糙纹理处理，让整体渲染效果贴近现场真实设备的视觉状态。设计思路围绕烧结厂不停产改造的特殊工况展开，模型同步还原了拆除作业所需的临时吊装点位、切割作业预留操作空间，同时对应后续重建安装的定位基准做了标注，可用于指导现场拆除作业的工序排布，避免拆除过程中损坏周边在用管线与设备基础，也能为后续新洗涤器的安装对位提供三维参照，解决拥挤作业空间内的施工排布难题，模型同时兼顾了拆除方案演示与重建安装指导的双重需求，所有结构细节均经过现场施工逻辑校验，可直接用于改造项目的技术交底、施工方案模拟环节。
