重型下沉式工业除尘打磨工作台

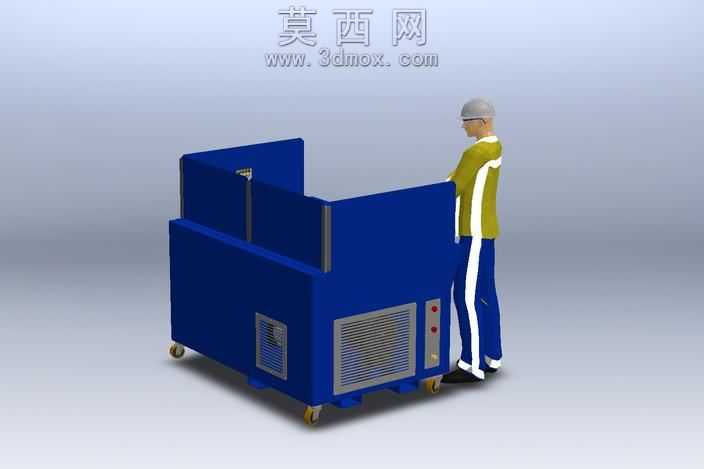

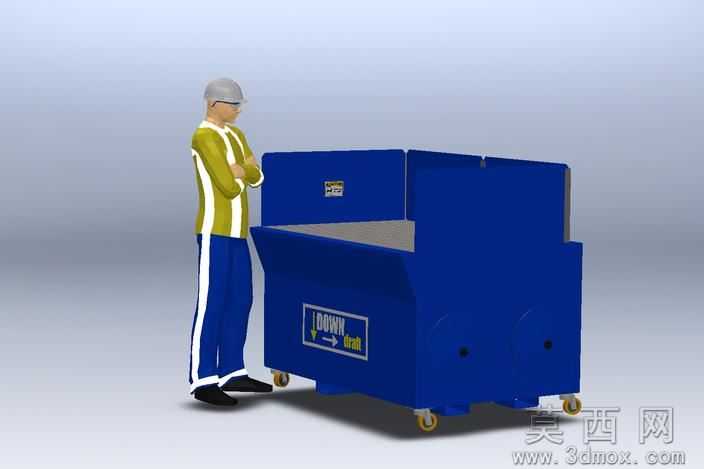

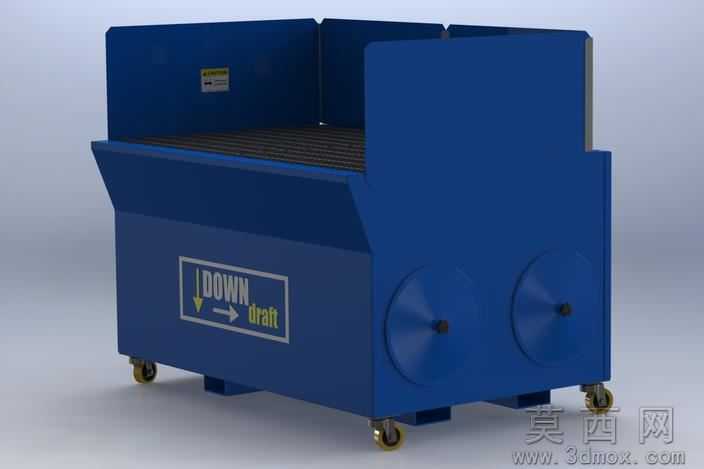

本作品为重型下沉气流式工业打磨除尘工作台的三维建模作品，建模过程严格遵循工业设备的实际生产尺寸比例，先通过基准草绘勾勒出设备整体的外轮廓框架，区分上部开放式操作舱、中部承托格栅、下部集尘动力舱三个核心功能模块的边界。上部操作舱采用三面围板的开放式结构设计，围板做了加厚折弯处理的结构建模，还原真实钣金加工的折弯工艺特征，围板内侧预留了警示标识的贴图位置，操作舱无前置遮挡，方便操作人员放置各类尺寸的待加工工件，适配重型工件的打磨、抛光、去毛刺等加工作业场景。中部承托格栅采用等距排列的栅格条建模，栅条做了耐磨防滑的表面处理设定，栅格间隙经过尺寸测算，既可以保证打磨产生的粉尘顺利向下落入集尘区域，又能够稳定承托大重量的重型工件，避免工件放置时出现塌陷、滑落的问题。下部集尘动力舱是整个设备的核心功能区，建模时还原了双侧对称布置的风机安装位结构，舱体正面预留了过滤盒的抽拉更换口，方便后期维护时快速替换过滤耗材，舱体侧面设置了DOWN draft的功能标识，清晰标注设备的下沉式气流工作原理。设备底部采用重型福马脚轮搭配固定支撑脚的组合结构建模，脚轮带刹车锁定结构，既可以满足设备在车间内的灵活转场移动需求，又可以在设备就位后通过支撑脚调平固定，避免作业过程中设备出现晃动移位。材质渲染阶段，设备主体外壳采用哑光工业蓝的钣金材质，还原真实工业设备的喷涂质感，表面添加细微的颗粒质感模拟真实设备的漆面效果，脚轮部分采用橡胶轮面搭配金属支架的材质区分，格栅部分采用耐磨金属材质，标识部分采用丝印贴图效果还原真实设备的标识工艺。整体建模过程中对各个部件的装配关系做了严谨的干涉检查，确保所有部件的装配间隙符合实际生产的公差要求，结构设计上充分考虑了重型工件作业的承重需求，所有承重部位都做了加强筋结构的建模处理，下沉式气流的风道结构做了平滑过渡设计，能够有效引导打磨产生的粉尘向下进入过滤区域，避免粉尘向车间环境扩散，满足工业作业的环保除尘需求。
