桌面级三轴运动加工平台结构设计方案

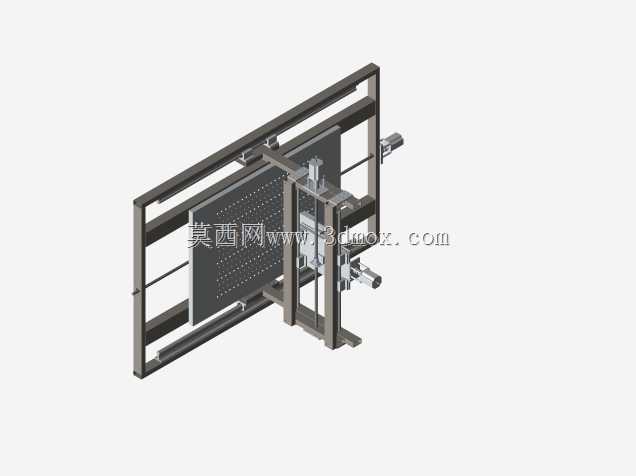

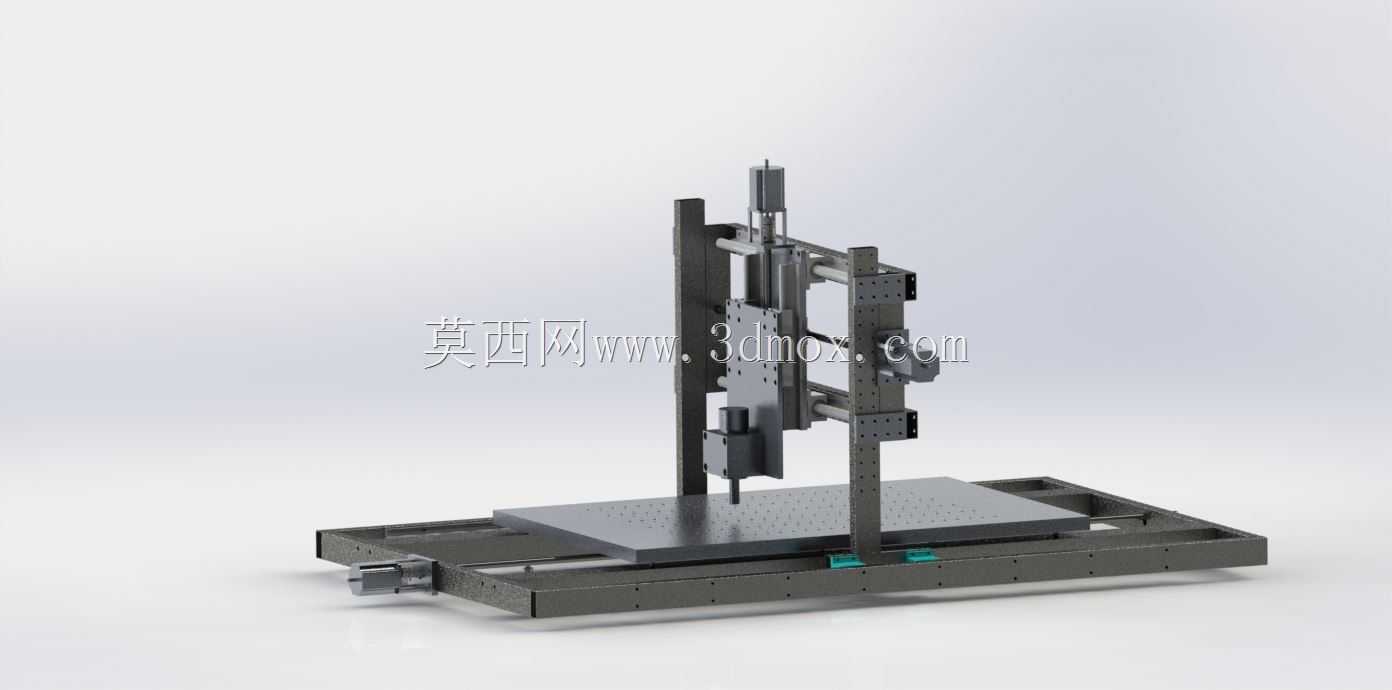

　　这套三轴运动平台的结构设计，最初的应用场景定位是面向小尺寸工件的精密加工作业，覆盖桌面级的软材质雕刻、点胶涂覆、小型工件检测定位等多个使用场景，整体机架采用拼接式方钢焊接框架作为承载基础，底部框架预留了标准的脚轮安装孔位与调平螺栓接口，既可以满足固定工位的水平度调节需求，也能适配小范围车间内的移动转场使用。底部的工件安装平台采用带密集安装孔的铝板加工而成，孔位间距按照通用工装夹具的安装标准排布，用户可以直接通过T型螺栓或者压板固定待加工工件，不需要额外制作转接工装，平台的Y向传动采用侧装的滚珠丝杠搭配线性导轨的组合，丝杠的固定端采用成对安装的角接触轴承，抵消传动过程中的轴向窜动，导轨的安装基面经过铣削加工保证平面度公差控制在0.

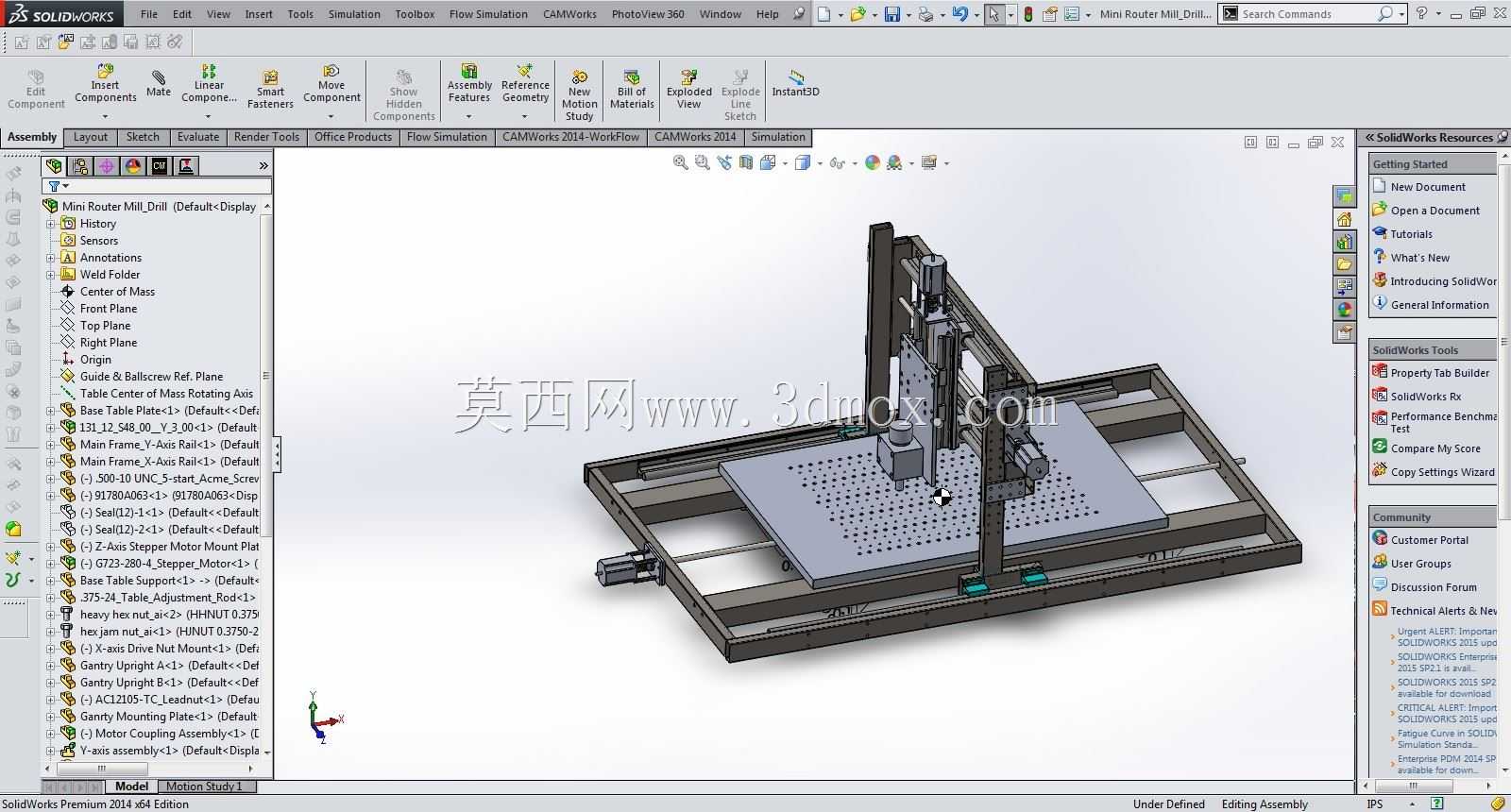

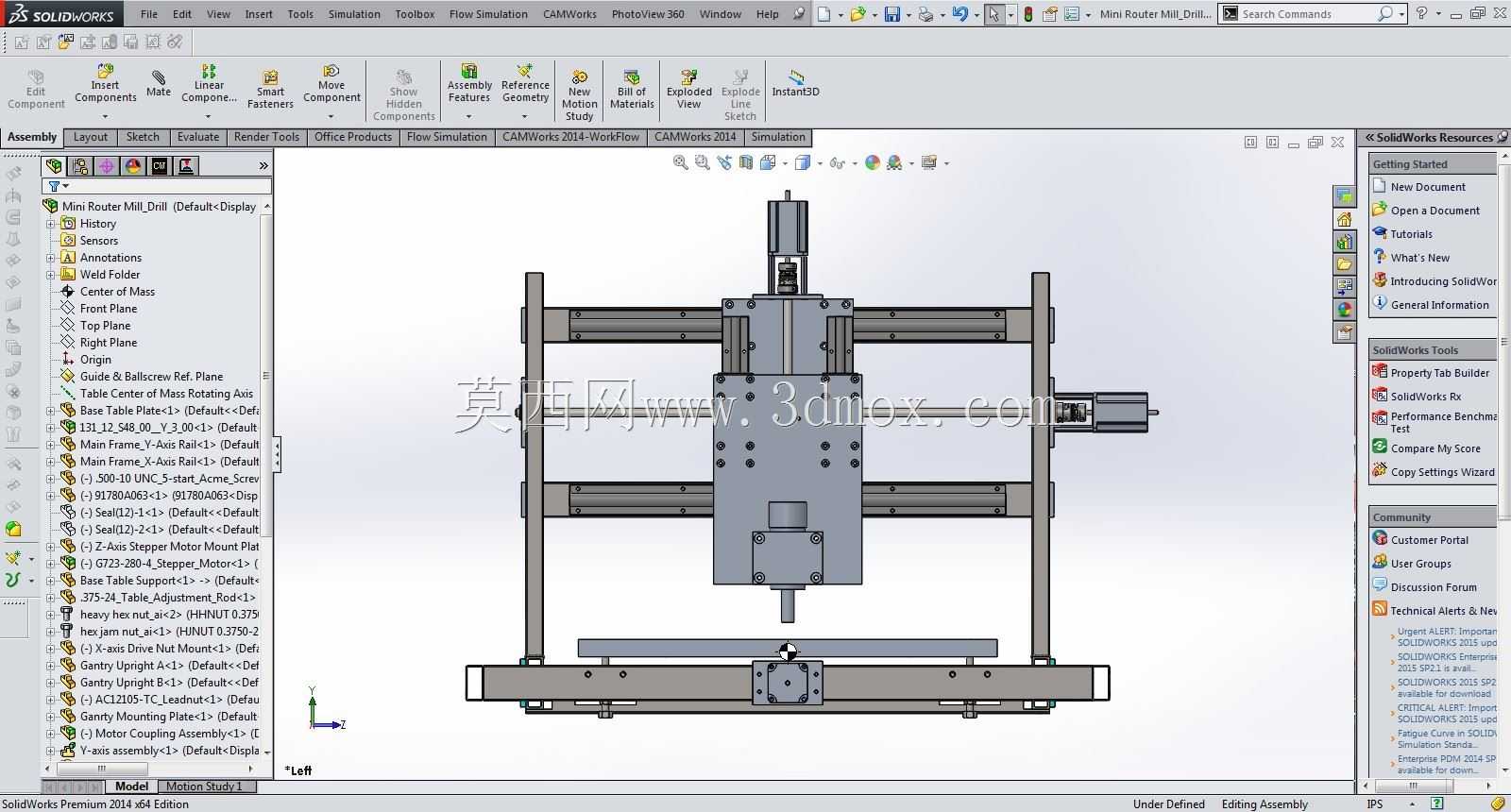

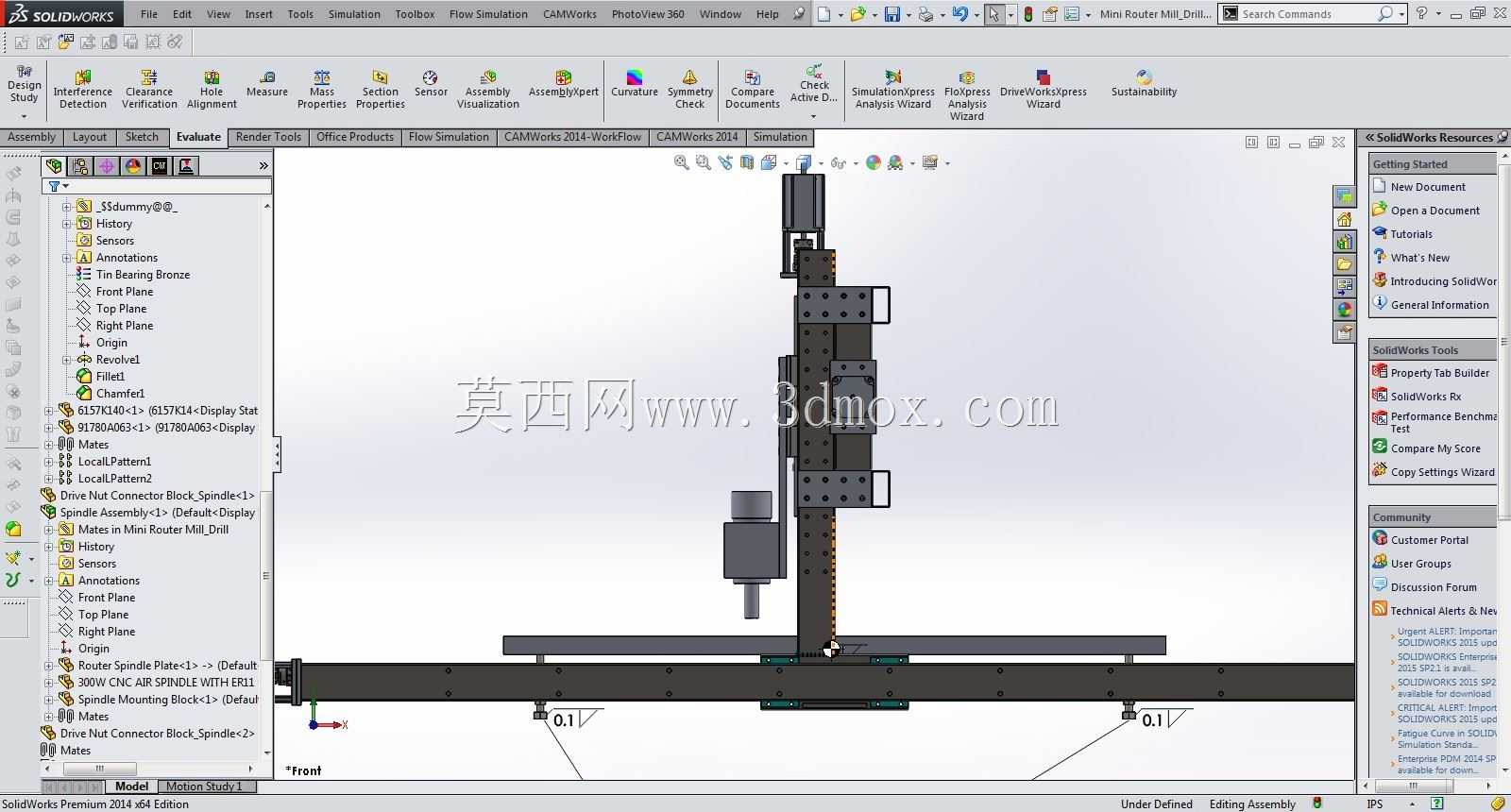

　　02mm以内，避免运动过程中出现卡顿或者爬行问题。Z轴的滑台组件采用立式龙门挂载的方式安装在X向的横梁上，X向横梁采用加厚的矩形钢管焊接后做时效处理，消除焊接内应力防止长期使用出现形变，X轴的传动同样采用滚珠丝杠结构，伺服电机通过联轴器直接和丝杠连接，减少传动链的间隙，Z轴的滑台搭载了标准的主轴安装座，可以适配不同功率的雕刻主轴、点胶阀或者检测探头，安装座的夹持直径按照行业通用的20mm、43mm两个规格做了可换衬套设计，用户不需要重新加工安装位就能快速更换作业头。整个设备的安装边界控制在长度800mm、宽度600mm、高度700mm的范围内，占用的桌面空间和普通台式电脑主机相当，适合放在小型工作室、学校实训教室或者个人工坊内使用，

　　机架的外侧预留了电气元件的安装槽位，可以将驱动器、控制板、电源模块全部集成在机架内部，不需要额外放置电气柜，减少整体的占用空间。设计过程中特意将三个轴的限位开关安装位置做了外置式设计，日常维护的时候不需要拆解外罩就能直接调整限位位置或者更换损坏的开关，所有的传动部位都预留了润滑油注油孔，按照每月一次的保养频率，直接通过注油嘴就能给丝杠和导轨加注润滑脂，不需要拆解防尘护罩。考虑到桌面设备的使用场景，整体结构的运动部件全部做了防松处理，所有的连接螺栓都加装了防松垫圈，避免高速运动过程中螺栓松动影响加工精度，Z轴的滑台还加装了平衡弹簧，抵消滑台和主轴的自重，防止断电的时候Z轴下滑撞坏工件或者主轴。三个轴的运动行程分别控制在X轴400mm、

　　Y轴300mm、Z轴150mm，能够满足绝大多数小尺寸工件的加工需求，导轨的选型按照15kg的额定负载计算，即使搭载满配的主轴和夹具，也能保证运动过程中的刚性，不会出现震颤影响加工表面质量。整个结构的零件全部采用常见的标准件和通用加工件，没有定制特殊规格的型材或者配件，后期维护更换配件的时候可以直接从市场采购，不需要专门开模定制，降低了后期的使用成本。机架的底部还预留了废料收集槽的安装位，做雕刻作业的时候可以直接加装亚克力挡板和废料槽，收集加工产生的碎屑，避免碎屑散落到桌面不好清理，电气走线全部采用拖链收纳，运动过程中不会出现线缆拉扯或者磨损的问题，拖链的弯曲半径按照线缆的最小弯曲要求选型，长期往复运动也不会损伤内部的线缆。
