垂直轴风力涡轮机原型结构设计方案

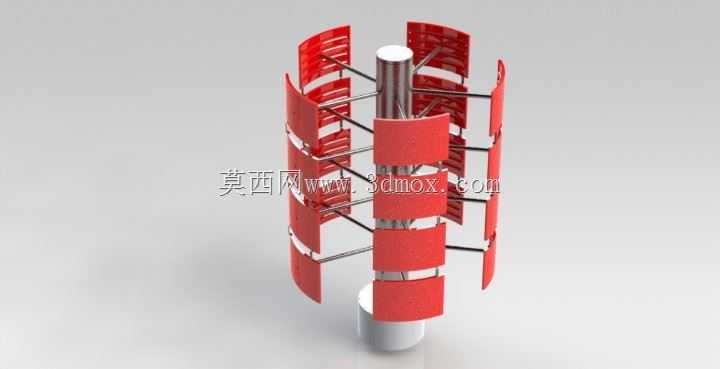

　　在分布式风能利用场景中，垂直轴风力发电设备的适配性一直是工程落地的核心考量点，不同于水平轴机组对风向的严苛要求，这类垂直轴结构可在任意来风方向下完成能量捕获，尤其适合城市楼宇间隙、偏远牧区散户供电、海岛离网基站补能这类风向多变、安装空间受限的场景。本次呈现的原型结构，采用多层组合式叶片布局，核心支撑为中心立式主轴，沿主轴周向均匀分布多组支撑辐条，每层辐条末端固定弧形阻流叶片，叶片沿主轴轴向分层排布，相邻层叶片的周向角度保持一致，确保不同高度层的受风载荷能够均匀传递到主轴上，避免单侧受力过大引发的轴系偏磨问题。从结构受力逻辑来看，弧形叶片的曲面设计经过多轮受风载荷迭代，来风接触叶片凹面时形成正向推力，流经凸面时形成负压拖拽力，

　　两个方向的力共同驱动主轴绕中心轴线旋转，相比传统平板式垂直轴叶片，这种弧形结构的启动力矩更低，在每秒2.5米左右的低风速下即可启动旋转，适配低风速区域的风能捕获需求。设计过程中优先考虑了安装边界的适配性，底部基座采用圆柱形配重结构，可直接固定在混凝土预制基础上，也可搭配支架安装在建筑屋顶，整体径向尺寸控制在较小范围，不会占用过多平面安装空间，轴向高度可根据实际装机功率需求调整层数，单组原型结构的层数可灵活增减，适配从百瓦级到千瓦级的不同功率输出需求。支撑辐条采用空心圆管结构，在保证结构刚度的前提下尽可能降低自身重量，减少主轴转动过程中的惯量损耗，辐条与主轴、辐条与叶片的连接位置均采用可拆卸式紧固件连接，

　　方便现场安装时的部件更换与后期维护，无需整体吊装即可完成单块叶片的检修替换。叶片采用分段式模块化设计，每一块弧形叶片都是独立的安装单元，若某一块叶片受外力损坏，仅需替换对应单元即可，大幅降低后期运维成本。在实际运行场景中，这类垂直轴结构的运行噪音远低于同功率水平轴机组，因为叶片线速度更低，不会产生尖啸的风切噪音，适合在居民区周边、通讯基站旁这类对噪音有要求的场景部署。结构设计时还考虑了极端风况下的安全冗余，当风速超过额定切出风速时，叶片的曲面结构会自动产生部分卸流效应，不会像水平轴机组那样需要额外的偏航卸力结构，降低了机械故障概率。从轴系设计来看，中心主轴采用上下双轴承支撑结构，底部轴承承担主要的径向载荷与轴向重力载荷，

　　顶部轴承辅助约束主轴的径向跳动，保证主轴在高速旋转时的同轴度，减少轴承的偏磨损耗，延长整体使用寿命。叶片的弧度参数经过反复校核，确保在不同来风角度下都不会出现气流紊流引发的结构共振，每层叶片之间预留了足够的轴向间隙，避免层间气流相互干扰影响做功效率。这类结构还可搭配离网储能系统，直接为周边的照明设备、监测传感器、小型通讯设备供电，无需搭建长距离输电线路，在无电网覆盖的区域具备极高的应用价值。相比传统的水平轴风力发电机，该结构无需对风装置，整体机械结构更简单，运动部件更少，长期运行的可靠性更高，维护频次更低，适合在运维条件较差的偏远区域部署。设计过程中还充分考虑了加工工艺的可行性，所有叶片部件均可采用钣金折弯工艺成型，支撑辐条采用标准圆管切割加工，主轴采用标准圆棒料加工，无需复杂的定制模具，小批量生产的成本可控，适合分布式场景下的快速推广部署。安装时仅需完成基座固定、主轴吊装、辐条与叶片的逐层组装即可，整体安装流程无需大型吊装设备，普通工程人员借助简单工具即可完成现场装配，大幅降低了现场施工的难度与成本。在实际运行过程中，旋转的叶片外围可加装防护网，避免飞鸟或者高空坠物触碰旋转部件，提升设备运行的安全性，适配人员活动较为密集的安装场景。
