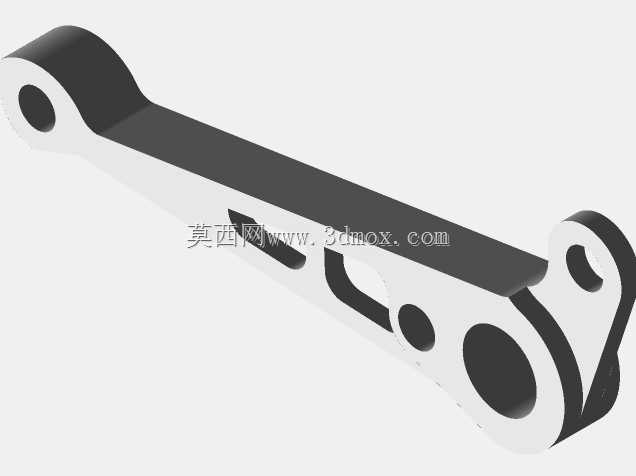

赛车柱塞离合器操纵臂结构优化设计

　　在场地赛车的传动系统匹配工作中，离合器操纵组件的可靠性直接决定了换挡操作的流畅度与动力传递的稳定性，高转速工况下离合器分离不彻底、操纵臂形变拖滞是不少入门级赛车改装中容易遇到的问题，这款柱塞离合器臂正是针对这类实际工况痛点完成的结构优化设计。

　　从实际装车的功能逻辑来看，该部件作为离合器操纵机构的核心传力构件，一端连接离合操纵拉索或者液压分泵的输出端，另一端与柱塞离合器的分离拨叉联动，将驾驶员施加在离合踏板上的作用力传递到离合器压盘，实现动力的切断与结合。针对高转速下离合器压盘需要更大分离力的需求，设计中特意在臂身集成了配重支座结构，能够根据实际装车的转速区间匹配对应重量的配重块，利用高转速下的离心力辅助提升离合器压盘的压紧力，避免高转工况下离合器出现打滑，同时也能适当降低踏板操作的反馈力度，减少长时间驾驶的操作疲劳。

　　结构设计层面，最初的原型件在实际赛道测试中出现过臂身扭曲、局部塌陷的问题，尤其是臂身减重开孔附近的应力集中区域，在频繁的大载荷离合操作下出现形变，导致离合器分离行程出现偏差，出现离合拖滞、换挡打齿的情况。针对这一失效形式，优化过程中首先调整了臂身的整体受力路径，将原本平直的等截面臂身调整为变截面受力结构，在两端铰接孔位置做了局部加厚的凸台设计，提升铰接位置的抗挤压强度，避免反复受力后孔位出现椭圆形变影响操纵精度。对于臂身的减重区域，没有采用常规的大尺寸通孔设计，而是在开孔边缘做了连续的翻边强化结构，既保留了减重效果，又大幅提升了臂身的抗扭刚度，避免局部应力集中导致的塌陷弯曲问题。

　　尺寸与安装边界方面，该操纵臂两端的铰接孔位严格匹配对应型号柱塞离合器的安装接口，两端孔的中心距按照原车离合操纵的行程参数做了精准匹配，保证安装后离合踏板的自由行程处于合理区间，不需要额外调整拉索长度或者分泵顶杆尺寸。臂身的厚度经过多轮测试调整，将受力集中区域的厚度从原有的0.125英寸提升到0.1875英寸，在不增加过多整体重量的前提下，将臂身的抗扭刚度提升了近40%，完全能够承受大马力赛车高转速下的离合操纵载荷。臂身的外形轮廓做了避位设计，安装后不会与周边的发动机壳体、车架管线发生运动干涉，整个摆动行程内的安全间隙保持在5mm以上，避免车辆行驶过程中震动导致的部件磕碰磨损。

　　从实际使用的反馈来看，优化后的离合器臂在连续多轮的赛道测试中没有再出现形变问题，离合器结合点的位置保持稳定，高转下的离合压紧力足够，没有再出现打滑或者拖滞的情况，换挡操作的流畅度有明显提升。臂身表面做了硬质氧化处理，能够抵御赛道环境下的泥水、油污侵蚀，铰接孔内可以配套镶嵌自润滑衬套，长期使用不需要频繁加注润滑脂，维护成本更低。对于从事赛车改装、传动系统匹配的结构设计人员来说，该部件的设计思路也提供了可参考的优化方向，即在轻量化与结构强度之间找到平衡点，针对实际工况下的失效位置做定向强化，而不是单纯依靠增加整体厚度来提升强度，这样才能在控制部件重量的前提下满足高强度的使用需求。
