雪佛兰大块头车型交流发电机安装支架

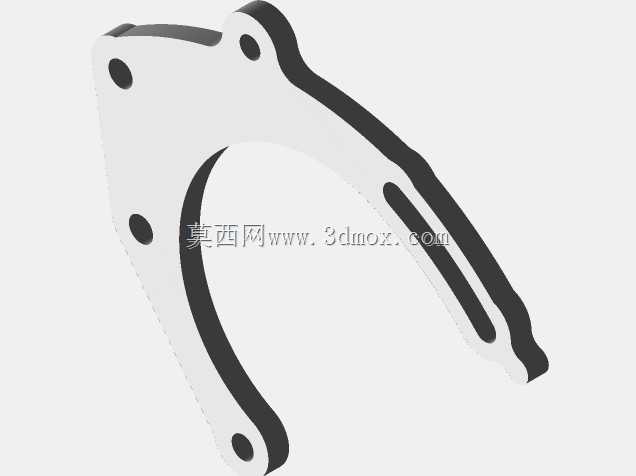

这款安装支架主要适配大块头雪佛兰车型驾驶员侧的交流发电机固定场景，在改装车、赛事用车的电气系统升级作业中应用较多，尤其适合东海岸汽车电气公司推出的Mini类改装发电机的配套安装。从结构设计来看，支架整体采用弯臂式异形轮廓，主体为一体化切削成型结构，边缘做了圆滑过渡处理，避免安装作业中划伤线路或操作人员，同时降低应力集中风险。支架上分布的多个圆形通孔分为两类，大尺寸通孔为发电机主体固定孔，用于穿设固定螺栓将发电机与支架刚性连接，小尺寸通孔为支架与车身纵梁、发动机舱安装位的连接孔，孔位间距严格匹配对应车型的原厂安装点位，无需对车身进行额外打孔改造即可完成原位装配。设计过程中充分考虑了发动机舱内的安装边界，弯臂的弧度特意避让了周边的冷却管路、线束走向以及转向助力泵等相邻部件，安装后不会出现部件干涉问题，同时预留了足够的扳手操作空间，方便后期维护时拆装固定螺栓。支架上部分看似无规则的1/4孔位与凸起结构，并非设计冗余，而是用于固定发电机线束卡扣、接地端子的预留点位，这类细节设计能够让改装后的发动机舱线路排布更规整，避免车辆行驶过程中线束晃动磨损造成短路故障。实际使用中，这类支架多采用废旧金属切削加工制作，材料可选用常见的45号钢或者6061铝合金，钢质支架强度更高，适合大马力赛事用车的高强度使用场景，铝合金支架重量更轻，兼顾强度的同时能够降低车头配重。支架的安装面做了铣平处理，平面度控制在0.1mm以内，能够保证与发电机安装脚、车身安装位的紧密贴合，避免长期使用后出现螺栓松动、支架移位的问题。弯臂的厚度根据受力分布做了差异化设计，靠近固定端的位置厚度更大，承受发电机运行时的振动载荷，延伸臂部分厚度适当减小，在保证结构强度的前提下控制整体重量。安装时只需先将支架通过小尺寸孔位固定在车身对应安装点，再将发电机吊装到支架的大孔位处，穿入螺栓并按规定扭矩拧紧即可，整个安装过程不需要额外制作转接件，适配性较强，能够大幅降低改装作业的工时成本。
