R1plus机器人热端与摄像头集成安装支架

　　在桌面级FDM设备的改装迭代场景中，热端升级是提升打印成型质量、适配多类耗材的核心改造环节，当原有设备的挤出固定结构无法匹配E3D V6热端的安装尺寸时，配套的集成式安装支架就成为改造过程中必不可少的结构承载件。这款支架的设计完全围绕R1plus机器人的原有安装接口展开，没有采用市面上通用的转接板拼接方案，而是将热端夹持、散热风扇固定、线缆走线约束、树莓派摄像头安装四个功能模块整合为单一整体结构，从根源上避免了多零件拼接带来的累计装配误差，也减少了改装过程中需要额外采购的紧固件数量。

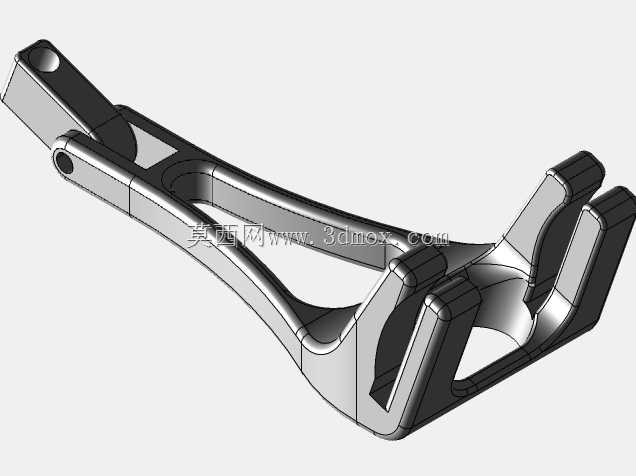

　　从结构受力的角度出发，支架靠近设备运动端的连接部位做了加厚处理，预留的两个同轴安装孔完全匹配原有摆臂的销轴尺寸，安装时无需对原有设备的运动结构做任何打孔、切削改动，直接替换原有热端固定件即可完成装配，安装孔的公差带按照H7间隙配合设计，既保证装配时的顺畅度，又不会出现销轴窜动导致的热端位置偏移。支架的主体臂身采用了镂空的桁架式结构，在保证整体结构刚性的前提下尽可能降低自身重量，减少运动轴端的负载惯量，避免因为加装改装件导致的运动抖动、定位精度下降问题，臂身的过渡位置全部做了圆角处理，没有尖锐的应力集中棱角，即便采用PLA、PETG等常见3D打印耗材制作，也能承受长时间往复运动带来的交变载荷，不会出现根部断裂的问题。

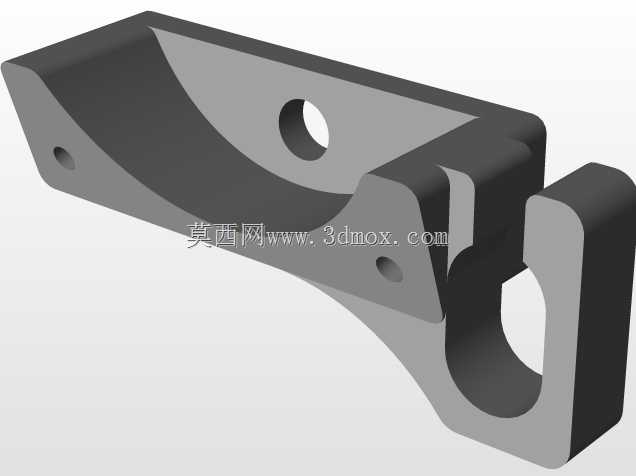

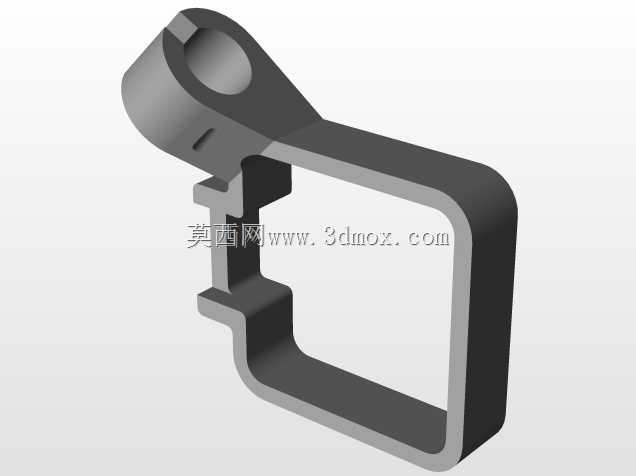

　　热端夹持部位采用了半包式的抱夹结构，夹持内径完全匹配E3D V6热端的散热铝柱外径，抱夹的开口位置预留了0.2mm的收紧余量，安装时通过侧面的紧固件锁紧即可将热端牢牢固定，不会出现打印过程中热端下沉、层高偏移的问题，抱夹的端面与热端安装基准面完全贴合，保证热端的垂直精度，避免出现喷嘴倾斜导致的打印件层纹错位、首层附着不均的问题。散热风扇的安装位设置在热端散热铝柱的正侧方，安装面与散热鳍片的进风面保持平行，预留的风扇安装孔位适配常规40mm轴流风扇的安装孔距，风扇吹出的冷却气流可以直接覆盖整个散热鳍片区域，保证热端上部的散热效率，避免热量向上传导导致的耗材提前软化、堵头断料问题。

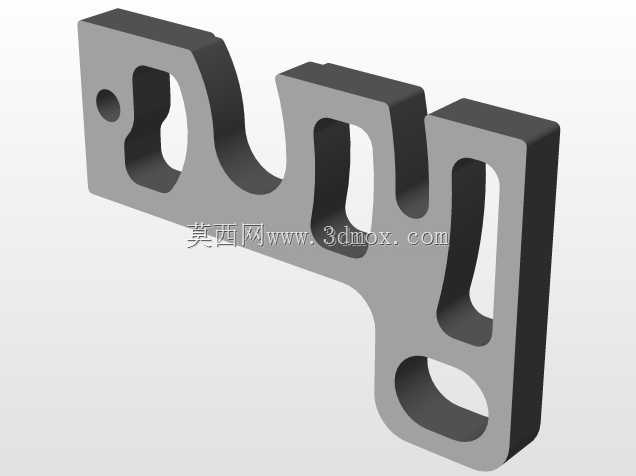

　　线缆走线的约束结构集成在支架臂身的侧面，设计了内凹的走线槽，热端的加热线、热敏电阻线、风扇供电线都可以嵌入走线槽内排布，避免线缆外露在运动过程中与其他结构件发生剐蹭、缠绕，也让设备改装后的走线更加规整，减少运动过程中线缆拖拽带来的阻力。树莓派摄像头的安装位设置在支架的前端侧方，安装平面的角度经过反复调校，摄像头的视野中心正好对准喷嘴下方的打印区域，既可以实现打印过程的实时监控，也能配合自动调平、断料检测等视觉功能的使用，摄像头安装位预留了通用的M2安装孔位，适配常规的树莓派摄像头模组固定需求，不需要额外制作摄像头的固定转接件。

　　从安装边界来看，这款支架的整体外轮廓完全在原有设备的运动行程范围内，不会出现支架运动到极限位置时与设备框架发生碰撞的问题，支架与热端、风扇、摄像头装配完成后，整体的重心尽量靠近摆臂的回转中心，减少运动过程中的偏载力矩，保证原有设备的运动精度不受改装影响。整个结构的壁厚设计兼顾了打印成型的工艺性，最小壁厚不小于1.5mm，没有悬空角度大于45度的无支撑结构，采用常规FDM打印工艺即可直接制作，不需要添加过多的支撑结构，打印完成后的后处理工作量极小，去除少量支撑毛刺即可直接投入装配使用。在实际改装测试中，这款集成支架可以完全适配R1plus机器人的原有运动结构，装配完成后热端的同轴度、摄像头的视野范围、散热风扇的冷却效果都达到设计预期，长时间连续打印过程中没有出现结构松动、位置偏移、散热不足等问题，能够满足设备升级后的使用需求。
