3D打印机挤出端布道D3挂载结构

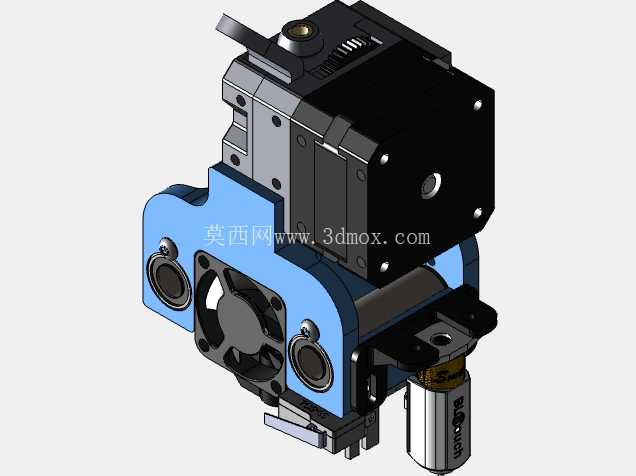

　　桌面级FDM3D打印机的X轴运动端载具设计，直接决定了高速打印工况下的送料稳定性与运动惯量表现，这套布道D3挂载结构，核心是为适配市面主流的现成热端与挤出机组件做的一体化集成安装方案，不需要用户对原有挤出、热端部件做二次改造，就能直接完成换装。从实际应用场景来看，这类载具结构主要用在近程挤出的桌面级FDM设备上，尤其是做高速打印改装的DIY机型，用户更换不同规格的热端、挤出轮组件时，不需要重新设计X轴滑块的安装位，靠这套载具的标准化接口就能完成适配。从功能特性上看，结构主体采用蓝色受力承载段+黑色驱动安装段的分体式布局，承载段预留了双风扇安装位，分别对应热端散热与模型冷却的风道接口，侧面的圆形接口是快插接头的安装位，用来走PTFE送料管或者散热气路，下方的伸出结构是热端的固定位，预留了调平探针的安装孔位，不需要额外加装探针支架就能完成自动调平组件的固定。

　　设计思路上，整个结构做了轻量化的镂空处理，在保证安装刚性的前提下尽可能削减运动部分的重量，降低X轴高速往复运动时的惯量冲击，避免因为载具过重导致的丢步、打印层纹问题；安装边界方面，载具上部的安装孔位完全匹配主流42步进电机的安装尺寸，挤出机直接固定在载具上部，送料路径做了垂直对中处理，耗材从挤出机送出后直接垂直进入热端进料口，减少送料阻力，避免耗材在送料路径中弯折导致的堵头问题；侧面的风扇安装位适配4010规格的轴流风扇，安装后风扇出风方向正对着热端散热鳍片，保证长时间高温打印时热端的散热效率，不会出现热量上窜导致的耗材提前膨胀堵头。

　　载具下部的热端安装位做了台阶定位设计，热端插入后靠台阶面限位，不需要反复调整热端的伸出高度，就能保证喷嘴到打印平台的初始距离一致，降低调平的操作难度；载具后侧的安装卡扣直接适配市面上主流的线性滑块或者滚轮滑车，不需要额外做转接板就能直接固定在X轴运动机构上，安装时只需要锁紧对应位置的螺丝，就能完成整个挤出端的换装。实际使用中，这套结构的受力分布做了优化，步进电机的重量靠载具的主承载梁传递到X轴滑块上，热端的受力点和滑块的受力中心在同一条垂线上，高速运动时不会出现载具点头的问题，保证打印过程中喷嘴高度的一致性；预留的走线槽位可以把加热棒、热敏电阻、风扇、调平探针的线材全部收纳在载具侧面的线槽内，避免运动过程中线材拖拽影响打印精度，也防止线材和运动部件刮蹭导致的断线问题。

　　对于做3D打印机改装的从业者来说，这套结构不需要重新测绘挤出机和热端的安装尺寸，所有孔位都做了标准化适配，只需要根据自己使用的X轴滑车规格调整后侧的安装位尺寸，就能快速完成整个挤出端的装配，大幅缩短改装的设计周期；结构的壁厚做了针对性加强，在螺丝锁付的位置都做了加厚处理，反复拆装也不会出现螺孔滑牙的问题，适合经常更换不同规格热端做打印测试的场景。
