交叉块回程用球形传动螺母结构设计

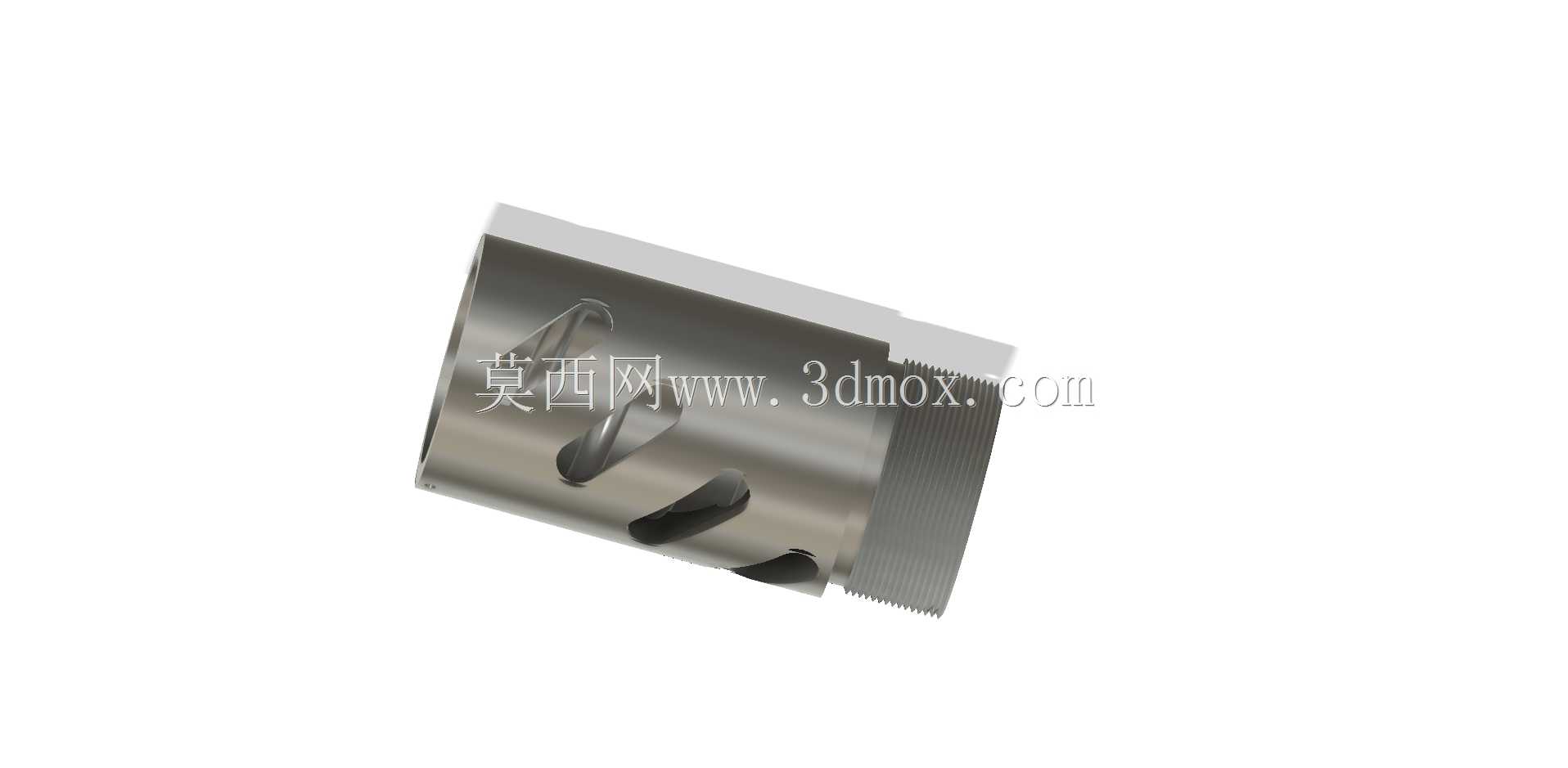

　　这款球形传动螺母主要适配交叉块往复回程机构的传动需求，在自动化往复工位、直线往返执行模组中承担螺纹副的动力转换角色，将旋转输入转化为精准的直线往复输出，尤其适配需要短行程快速回程的工装工位，常见于小型自动化装配线的工件移位、检测工位的探针往返驱动这类对回程定位精度有一定要求的场景。从结构设计来看，螺母主体采用圆柱形基体设计，外圆预留精加工安装面，可直接压装入配套的传动滑座内，外圆表面的细牙螺纹段用于和机构端的锁紧环配合，实现螺母在滑座内的轴向定位，避免传动过程中螺母出现轴向窜动影响回程精度。内部的螺旋滚道采用变导程适配设计，滚道曲面经过平滑过渡处理，和配套的钢球、交叉块配合时，能在回程换向瞬间减少刚性冲击，降低传动过程中的卡顿感，

　　相比普通梯形螺纹螺母，这类球形结构的传动摩擦阻力更低，长时间往复运行的磨损量更小，能有效延长整套传动副的维护周期。设计过程中优先考虑了安装边界的适配性，螺母的总长度控制在适配6s规格通讯类工装的安装空间范围内，外圆直径匹配常规小型直线滑座的安装孔公差，不需要额外加工转接套即可直接装配，端部的倒角处理既方便压装时的导向，也能避免压装过程中刮伤安装孔内壁影响配合精度。滚道的螺旋升角经过反复校核，匹配常用的步进电机输出转速，在额定转速下回程动作的响应速度能满足每分钟120次往返的工况需求，不会出现自锁卡滞的问题。螺母的端面设计有定位止口，和交叉块的安装端面贴合时能保证同轴度公差控制在0.02mm以内，避免偏心安装导致的滚道偏磨，

　　实际装配时不需要反复调整同轴度，能大幅缩短现场装配的调试时间。从实际使用场景出发，这类螺母不需要配套复杂的润滑回路，基体上预留的储油槽能存储少量润滑脂，在常规无尘车间工况下可以连续运行3000小时不需要补充润滑，适配消费电子类产品组装线的低维护需求。滚道的表面硬度经过硬化处理，能承受额定150N的轴向负载，在小型工件移位、轻载冲压回程这类工况下不会出现滚道压痕变形的问题。设计时还特意规避了应力集中的结构，滚道和基体的衔接处全部采用圆角过渡，在频繁换向的冲击负载下，不会出现根部开裂的失效问题，相比同尺寸的切削式螺母，整体结构强度提升约20%，能适配更高频次的往复运动需求。安装时需要注意，压装过程要采用端面压装的方式，不能直接敲击外圆螺纹面，避免螺纹变形影响锁紧环的配合精度，和丝杆配合时要保证丝杆的支撑端同轴度和螺母安装端同轴度一致，避免出现别劲导致的传动阻力增大问题。
