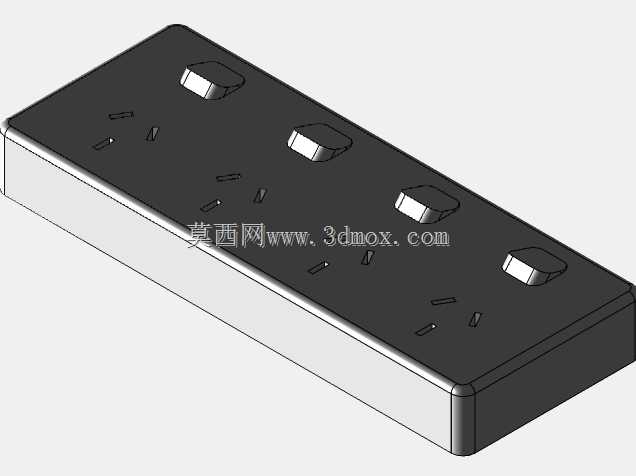

澳标四位独立开关墙面电源排插结构

　　这款澳标四位电源排插的建模过程，首先要贴合澳洲民用及商用低压配电的接电规范，适配当地SAA认证要求下的插孔尺寸、插套间距、带电部件防护距离等硬性要求，日常可覆盖办公工位多设备接电、家庭影音区集中供电、小型工作室测试设备临时取电等多种场景，相比无开关的固定式插座，每个插孔位配备独立的翘板开关，不用频繁插拔插头就能单独控制对应回路的通断，既减少插头反复插拔带来的插套磨损，也能降低闲置设备待机能耗，避免长期带电带来的安全隐患。建模时首先确定整体壳体的长宽高边界，壳体采用圆角长方体造型，边缘做R3左右的圆角过渡，既避免安装或使用过程中锐边划伤，也符合电工产品的外壳防护设计要求，上盖为深色阻燃PC材质，下盖为浅灰色高强度ABS材质，

　　两者通过卡扣加隐藏式螺丝的方式固定，装配后缝隙控制在0.2mm以内，满足IP20的防护等级要求，能防止手指意外触碰内部带电部件。四个插孔位沿壳体长度方向等距排布，每个插孔组包含一个三孔接地插孔和一个两孔扁型插孔，适配澳标Type I插头，插孔之间的中心距预留足够空间，保证相邻位置同时插入大尺寸电源适配器时不会出现互相干涉的情况，每个插孔组上方对应设置一个独立翘板开关，开关按键做微凸的弧面设计，按压行程控制在1.5mm，按压力度设置在2-3N，兼顾操作手感和开关寿命，开关内部设置银合金触点，保证通断时的载流能力和抗电弧性能。内部结构建模时，先排布铜条的走线路径，采用一体化铜条连接而非飞线焊接，减少连接点的接触电阻，

　　铜条选用锡磷青铜材质，厚度设置为0.6mm，保证插拔弹性和长期使用后的抗疲劳性能，每个插套的夹持力控制在30N以上，确保插头插入后接触可靠，不会出现虚接发热的情况，铜条与开关触点、接线端子的连接位置做铆接结构设计，避免焊接带来的虚焊、脱焊风险。接线端设置在壳体背部的进线仓位置，预留三个接线柱分别对应火线、零线、地线，接线柱采用带压线板的螺丝锁紧结构，能适配1.5-2.5平方毫米的铜芯导线，满足10A额定电流下的载流要求，进线口设置橡胶护线圈，避免导线被壳体锐边割破绝缘层，背部同时预留挂装孔位，支持墙面挂装和桌面平放两种安装方式，挂装孔的孔距符合常规墙面布线的底盒间距，也可直接通过膨胀螺丝固定在墙面或工位隔板上。

　　建模过程中对所有配合面做公差匹配，上盖与下盖的卡扣配合量设置为0.3mm，开关按键与上盖开孔的单边间隙控制在0.1mm，既保证按键活动顺畅，不会出现卡滞，也避免缝隙过大进入灰尘，壳体表面做细晒纹处理，减少日常使用中的指纹残留和划痕显现，整体造型简洁规整，没有多余的装饰结构，所有结构设计都围绕使用可靠性、操作便捷性和安装适配性展开，可直接用于产品开模前的结构验证、装配干涉检查，也可作为电工布线场景的三维布局素材使用。
