澳标双控双联带开关电源插座结构

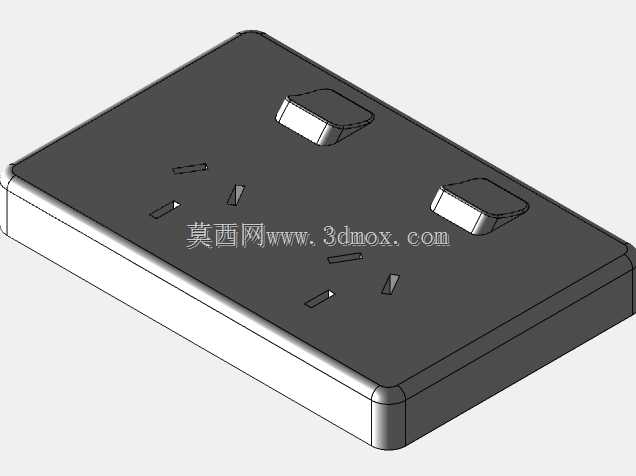

　　日常民用及商用低压配电场景里，墙面取电部件的结构合理性直接关系到用电安全与使用便捷性，这款澳标双联带开关插座的三维结构，完全贴合澳大利亚当地市电接入规范做的结构落地。先从实际安装边界说起，这类插座适配标准86型暗装底盒的安装孔位，面板整体做了圆角过渡处理，边缘没有尖锐棱角，安装后与墙面贴合间隙控制在0.5mm以内，避免积灰同时也能减少日常磕碰造成的面板破损。面板上的两组插孔完全匹配澳标扁形插脚的尺寸公差，插孔的保护门结构做了内置联动设计，只有当插脚同时零火两极受力插入时才会打开，单极插入时保护门锁止力大于75N，能有效避免儿童误触造成的触电风险。

　　每个插孔回路独立配置的翘板开关，直接串接在对应回路的火线上，开关按键的行程设计在1.2mm，按压力度控制在3-5N，按压反馈清晰没有虚位，日常使用时不需要频繁插拔插头，直接通过开关就能控制对应回路的通断，既减少插头插拔的磨损，也能降低待机能耗。内部载流件采用一体化铜带冲压结构，没有拼接焊点，载流面积满足10A额定电流下的温升要求，长时间满负载运行时，载流件温升不超过45K，符合低压电器的安全温升标准。接线端子采用鞍形压线结构，能同时兼容1.5平方到4平方的铜芯导线接入，压线螺丝的防脱设计避免安装时螺丝脱落掉入底盒，给现场施工减少不必要的麻烦。

　　从结构设计思路上看，面板与底座的卡扣配合做了周向均匀分布，卡扣的扣合量设计在1.5mm，既保证装配后没有缝隙，后期维修拆卸时也不会因为扣合量过大造成卡扣断裂。底座的进线孔做了敲落孔设计，不同方向的进线可以按需敲落对应位置的孔位，适配明装、暗装不同的布线场景。面板表面采用细磨砂纹理处理，不容易残留指纹和污渍，日常清洁用干布擦拭即可，不会因为长期使用出现表面发亮发花的情况。开关按键与面板的配合间隙控制在0.3mm，按键摆动时没有卡滞，也不会出现缝隙不均的外观瑕疵。

　　实际应用场景覆盖澳大利亚当地的住宅、办公场所、商业门店的室内墙面取电点位，双联的布局可以同时满足两个用电设备的取电需求，独立开关的设计可以分别控制两个回路，比如接入桌面台灯和充电器时，不需要使用时可以单独关闭对应回路，不用拔掉插头。插孔的插套夹持力设计在30N以上，插头插入后不会因为轻微拉扯就松动脱落，接触电阻控制在5毫欧以内，避免因为接触不良造成的打火、发热问题。底座的阻燃性能满足UL94-V0级，遇到异常打火情况时不会持续燃烧，能有效阻断火情蔓延。整个结构的装配流程不需要额外的紧固件，面板和底座通过卡扣即可完成装配，生产组装效率高，后期维护拆卸也不需要专用工具，用平口螺丝刀轻轻撬动面板边缘的拆卸缺口即可打开面板，完成接线或者更换部件的操作。
