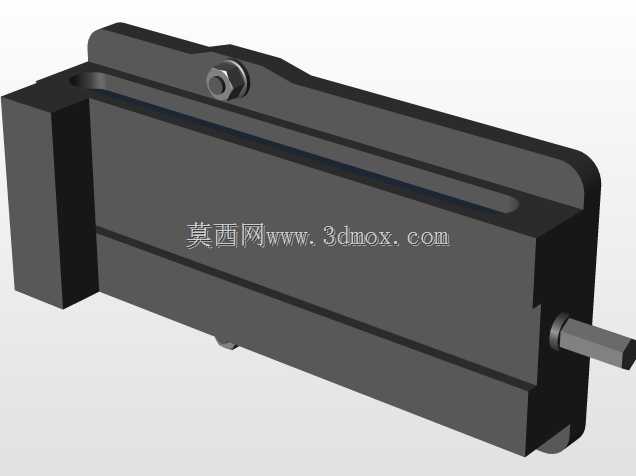

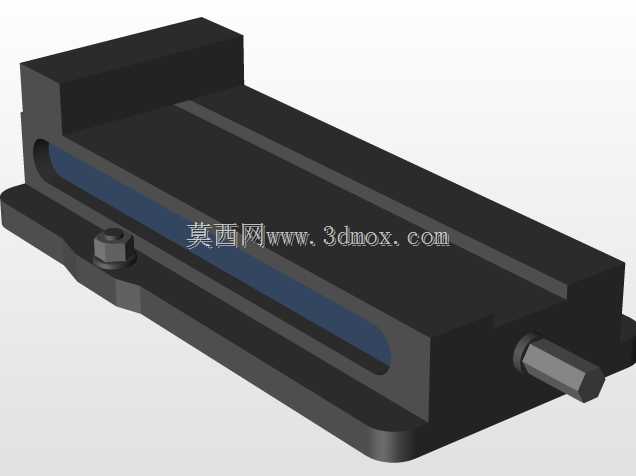

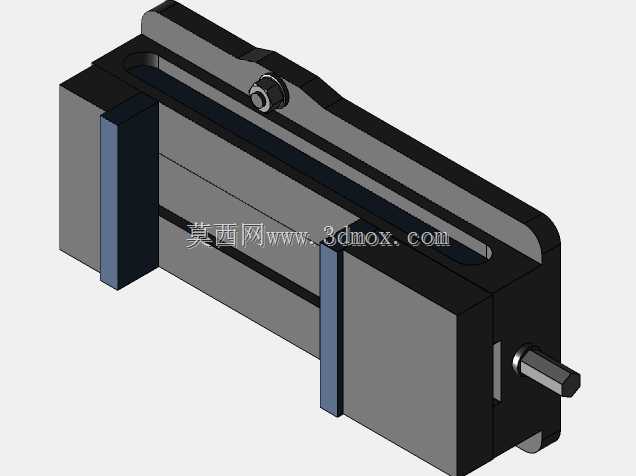

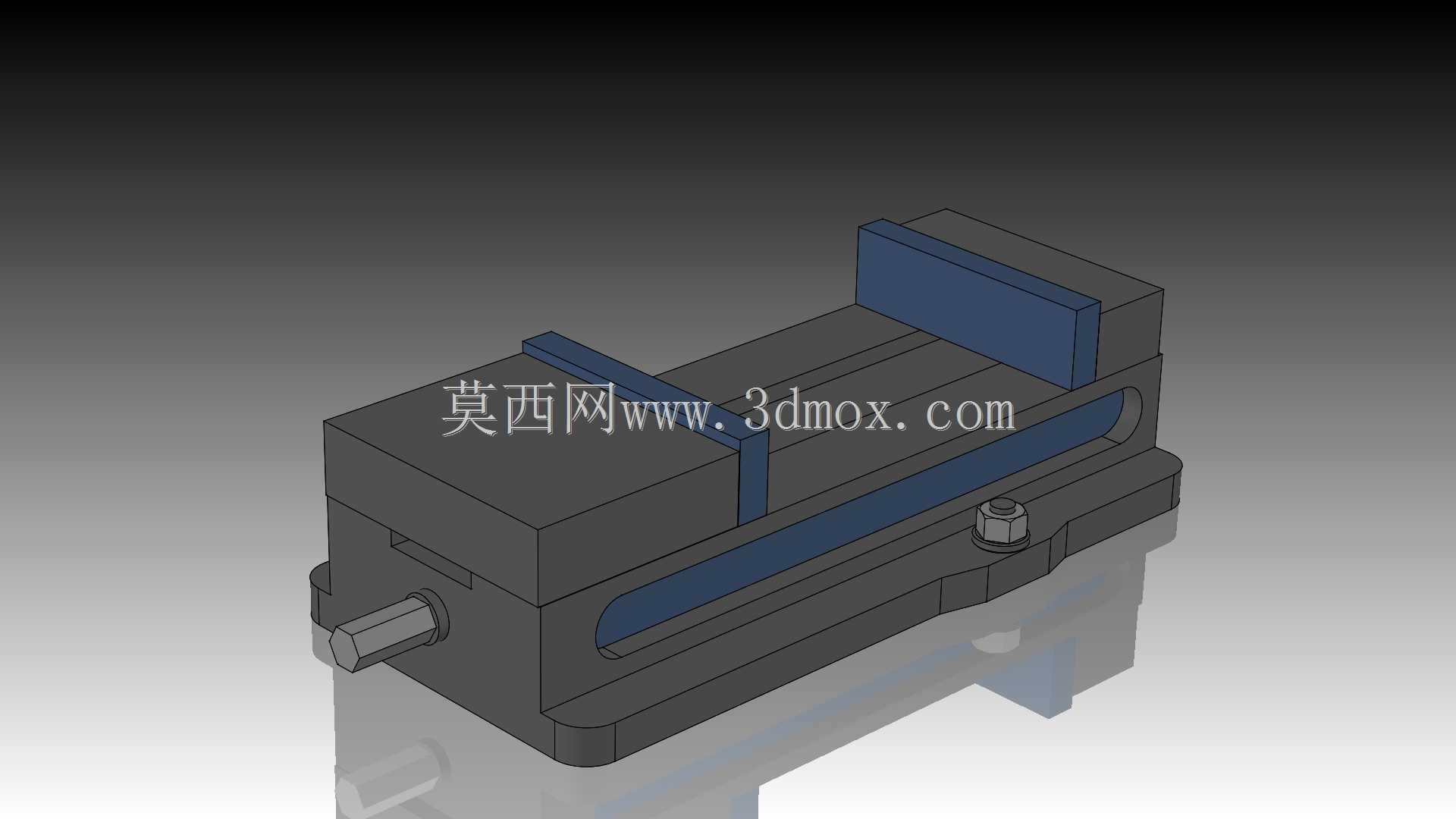

CAM模拟用简化款六英寸机用台钳结构

　　在数控加工CAM编程的虚拟仿真环节，机用台钳是最常被调用的工装类模型之一，很多编程人员在搭建虚拟加工环境时，不需要还原台钳的全部细碎结构，只需要保留核心的外形轮廓、夹紧行程范围、安装定位边界即可，过于精细的台钳模型反而会占用过多仿真系统资源，拖慢刀路计算与碰撞检测的运行效率，这款简化结构的六英寸机用台钳，正是针对这类仿真场景做的结构优化设计。从实际加工场景的使用逻辑来看，六英寸规格的机用台钳是立式加工中心、普通铣床工位上最通用的夹紧工装，适配绝大多数中小尺寸的金属、非金属零件装夹需求，钳口宽度对应的夹紧范围可以覆盖常规工序的零件装夹尺寸，不需要频繁更换工装就能完成多数平面铣削、轮廓铣削、钻孔攻丝等工序的工件固定。

　　这款简化模型在设计时，首先保留了台钳的核心功能结构特征：固定钳身、活动钳块、传动丝杆、底座安装定位面这几个核心部分的外形尺寸完全按照真实六英寸机用台钳的实际尺寸做等比例还原，固定钳身的导轨槽结构、活动钳块的滑动配合面都做了简化处理，去掉了真实产品上的丝杆防尘罩、刻度标识、锁紧扳手、固定螺栓孔倒角等非必要的细节特征，同时保留了钳口的安装基准面位置，确保在仿真环境中可以准确判断钳口与工件、刀具的安全距离，避免仿真过程中出现碰撞检测的误判。从安装边界的维度来看，模型完整还原了台钳底座的安装孔位分布、底座总长度与宽度尺寸、钳身闭合状态下的总高度、钳口完全张开后的最大行程尺寸，这些参数是CAM仿真中判断工装是否与机床工作台行程匹配、

　　是否会与主轴刀柄发生干涉的核心依据，哪怕模型做了简化，这些关键边界尺寸也没有做任何改动，完全匹配真实台钳的安装参数。在功能特性的还原上，模型保留了活动钳块沿钳身导轨做直线进给的运动逻辑，在虚拟装配环境中可以通过简单的配合约束实现钳口的开合动作，模拟不同尺寸工件的装夹状态，不需要额外做复杂的运动副设置就能满足仿真场景的使用需求。不同于面向台钳生产制造的全参数化详细模型，这款简化模型的结构设计完全服务于加工仿真的使用需求，去掉了所有不影响碰撞检测、行程判断的内部细节结构，比如丝杆的螺纹细节、钳身内部的丝杆螺母配合结构、活动钳块的内部锁紧机构都做了实体化简化处理，整个模型的曲面数量大幅降低，在各类CAM软件中导入时不会出现特征丢失、

　　曲面破面的问题，也不会因为模型特征过多导致软件运行卡顿。在实际的编程工作中，很多新手编程人员容易忽略工装模型的尺寸准确性，随意调用尺寸不符的台钳模型做仿真，最终导致实际加工时出现刀柄撞钳、工件超出行程的问题，这款模型的所有外部轮廓尺寸都与量产的标准六英寸机用台钳保持一致，钳口高度、钳身厚度、底座突出部分的尺寸都经过核对，在仿真中设置的安全高度、刀具进刀退刀路径，可以直接复用到实际加工的参数设置中，不需要再额外核对工装尺寸。从结构设计的思路来看，这款模型没有追求外观的高度写实，而是把设计重心放在了功能边界的准确还原上，固定钳身的侧面轮廓、顶部的导轨台阶位置都与真实产品一致，活动钳块的厚度、钳口板的突出高度也完全按照实际尺寸建模，哪怕是简化后的结构，也能准确反映台钳在工作台上的占用空间，方便编程人员在多工位装夹的场景中准确排布多个台钳的安装位置，避免工位之间出现工装干涉。对于做机床数字孪生、虚拟调试的工程人员来说，这类轻量化的工装模型也非常适用，不需要加载高细节的台钳模型就能搭建出与实际工位一致的虚拟场景，在做机床运动模拟、加工节拍验证的时候，可以大幅提升系统的运行流畅度，同时保证模拟结果的准确性。
