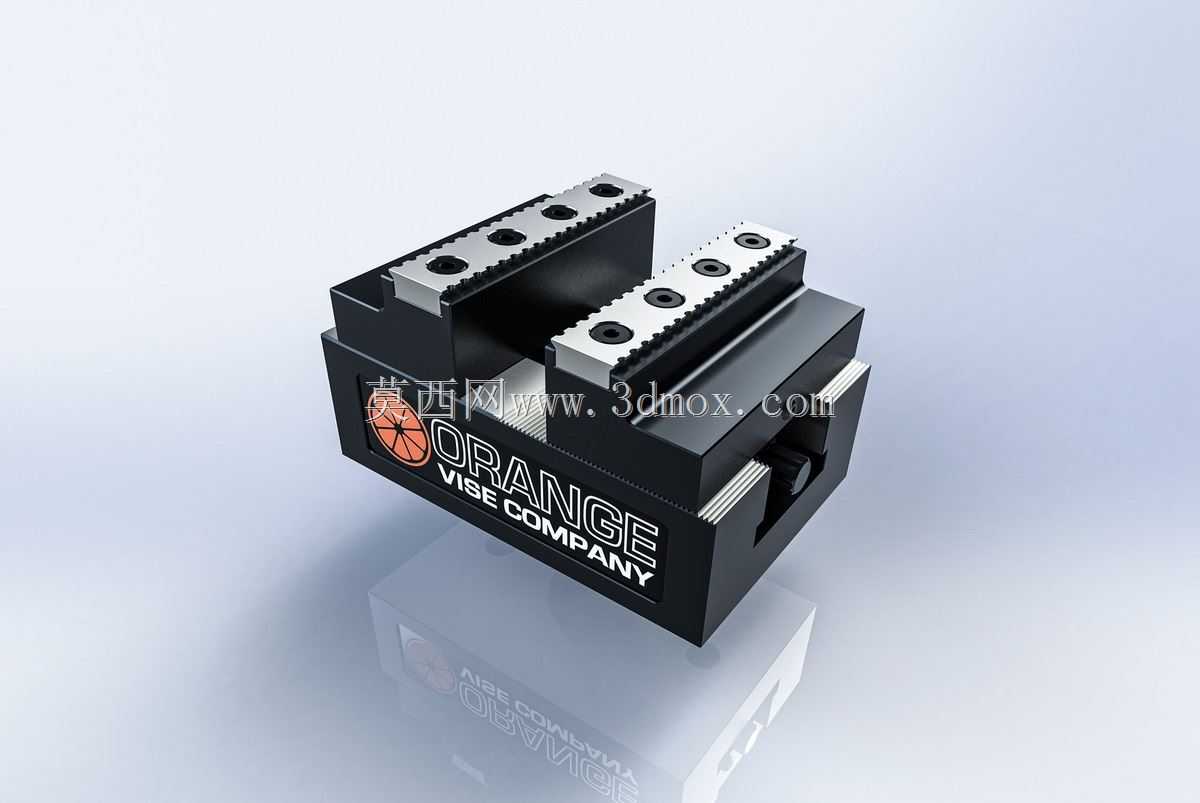

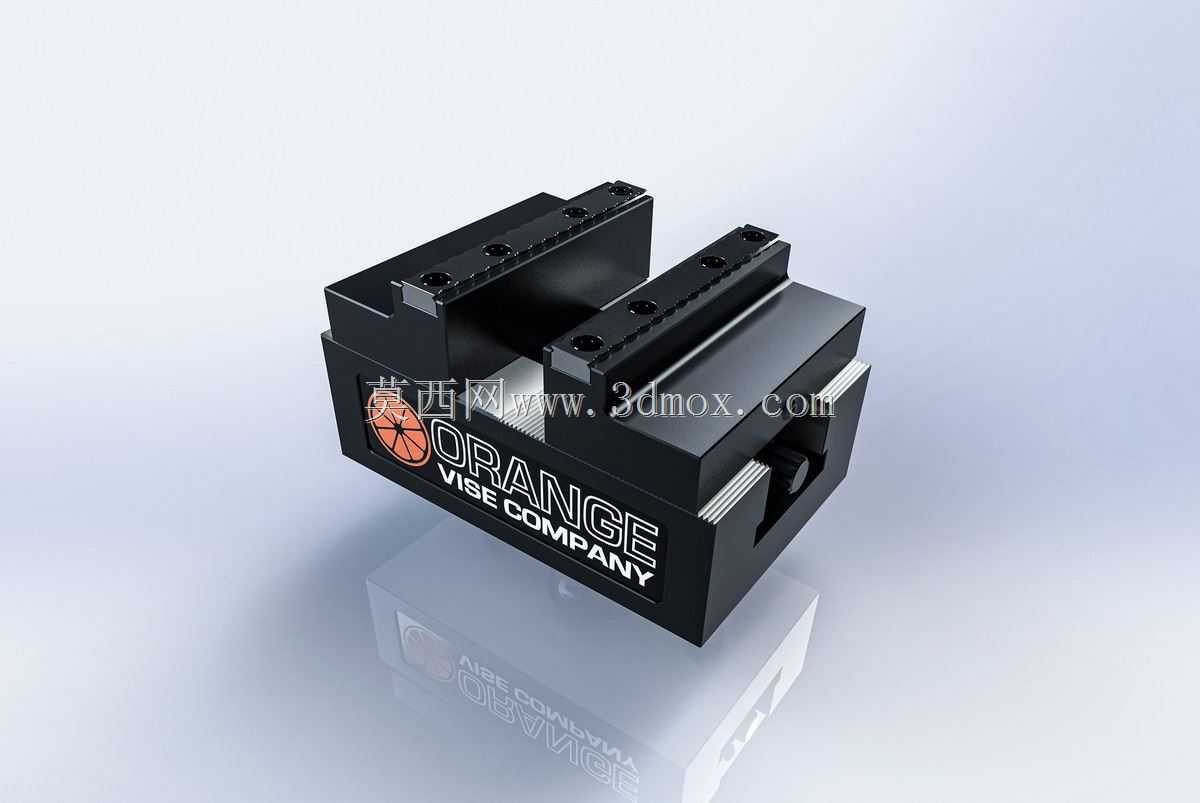

橙色五轴自定心精密机用虎钳

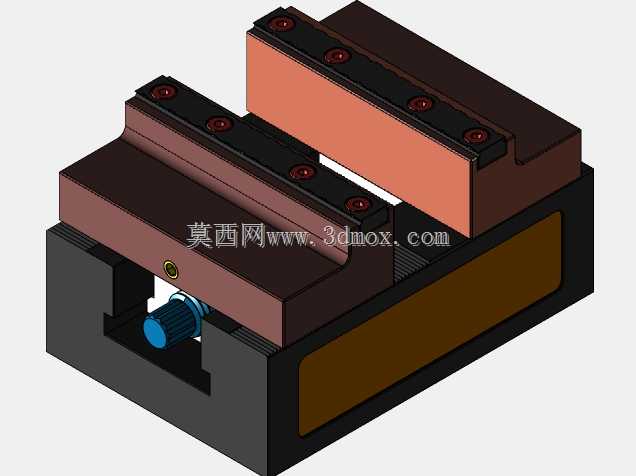

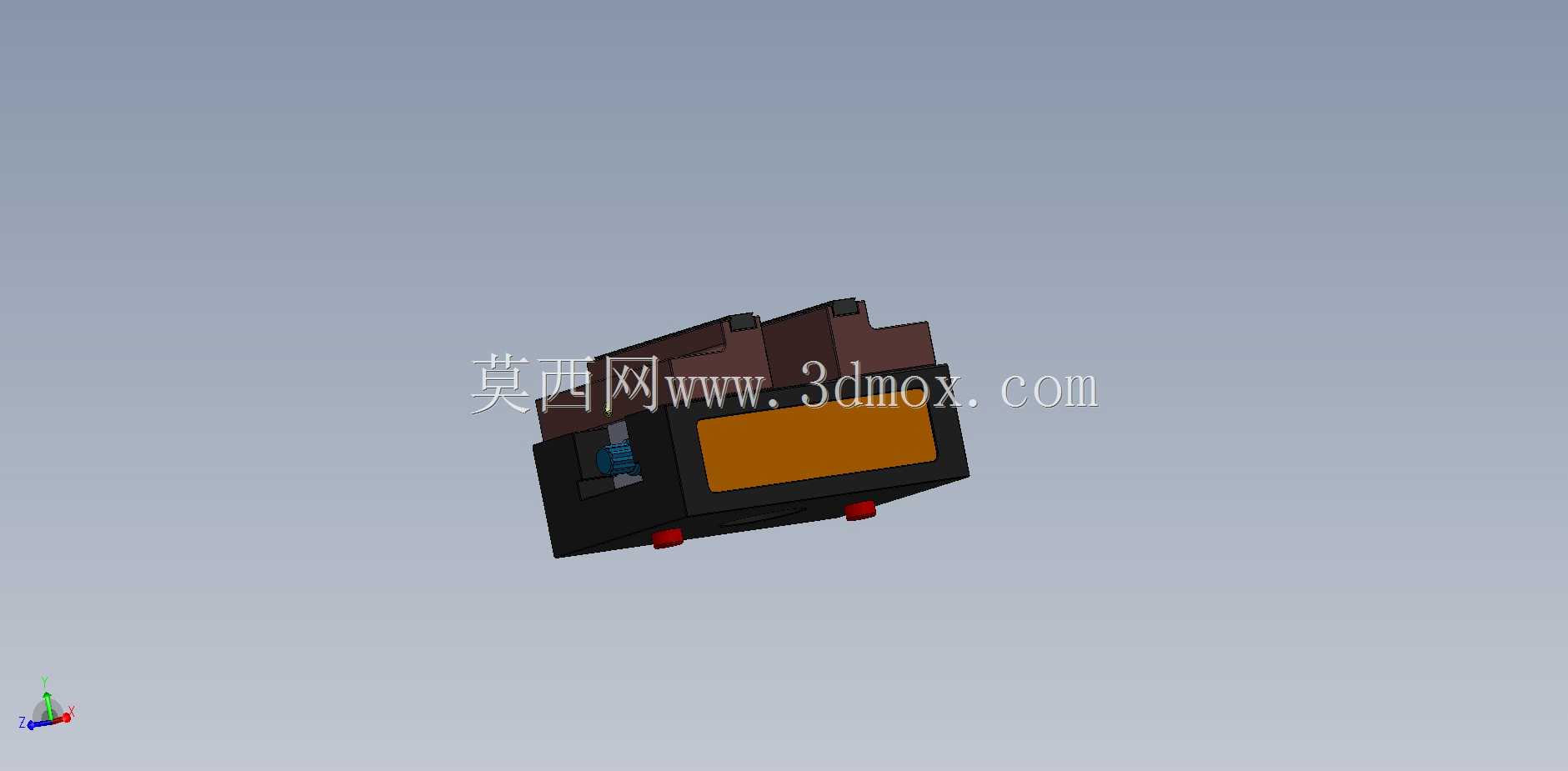

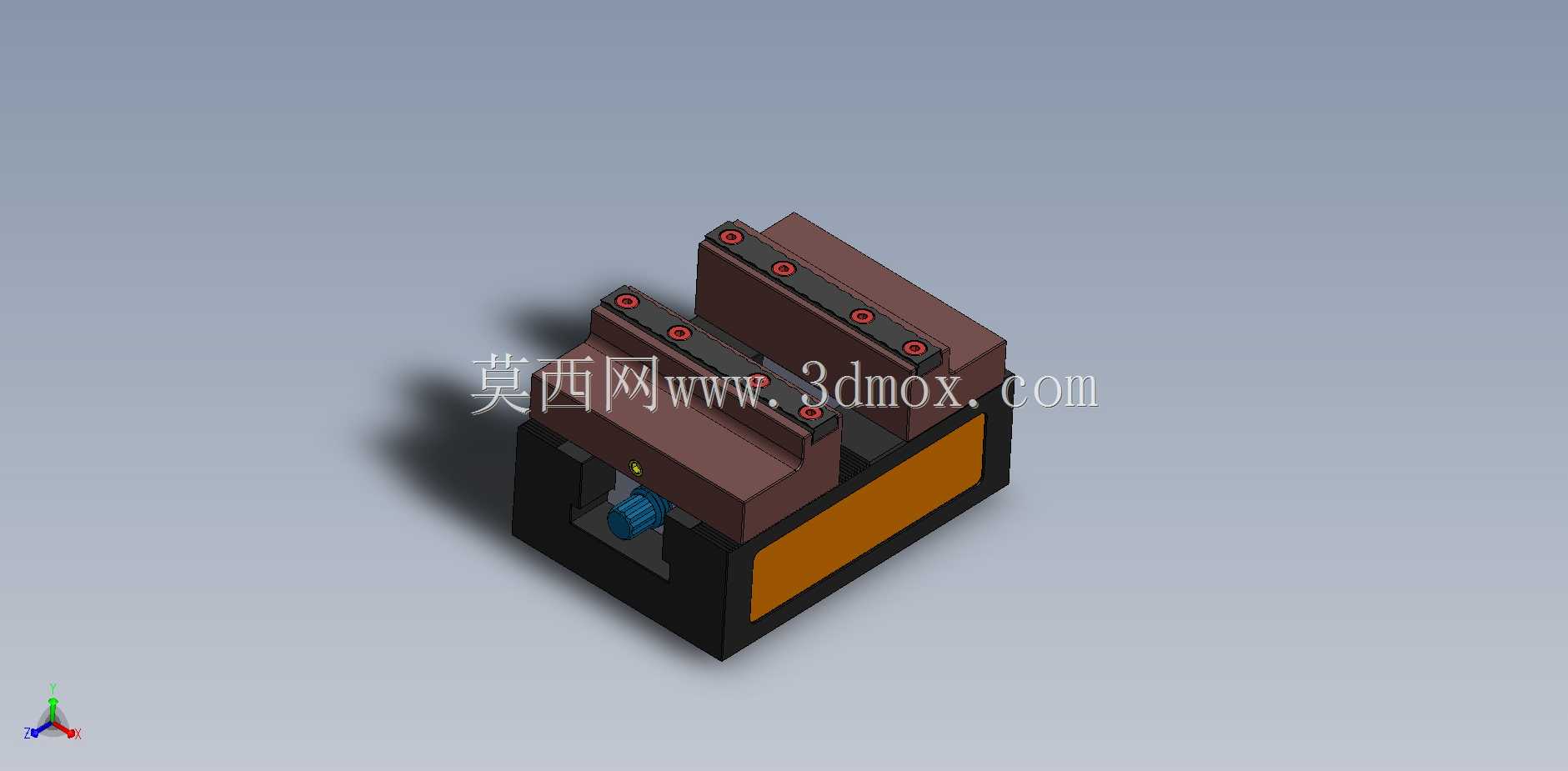

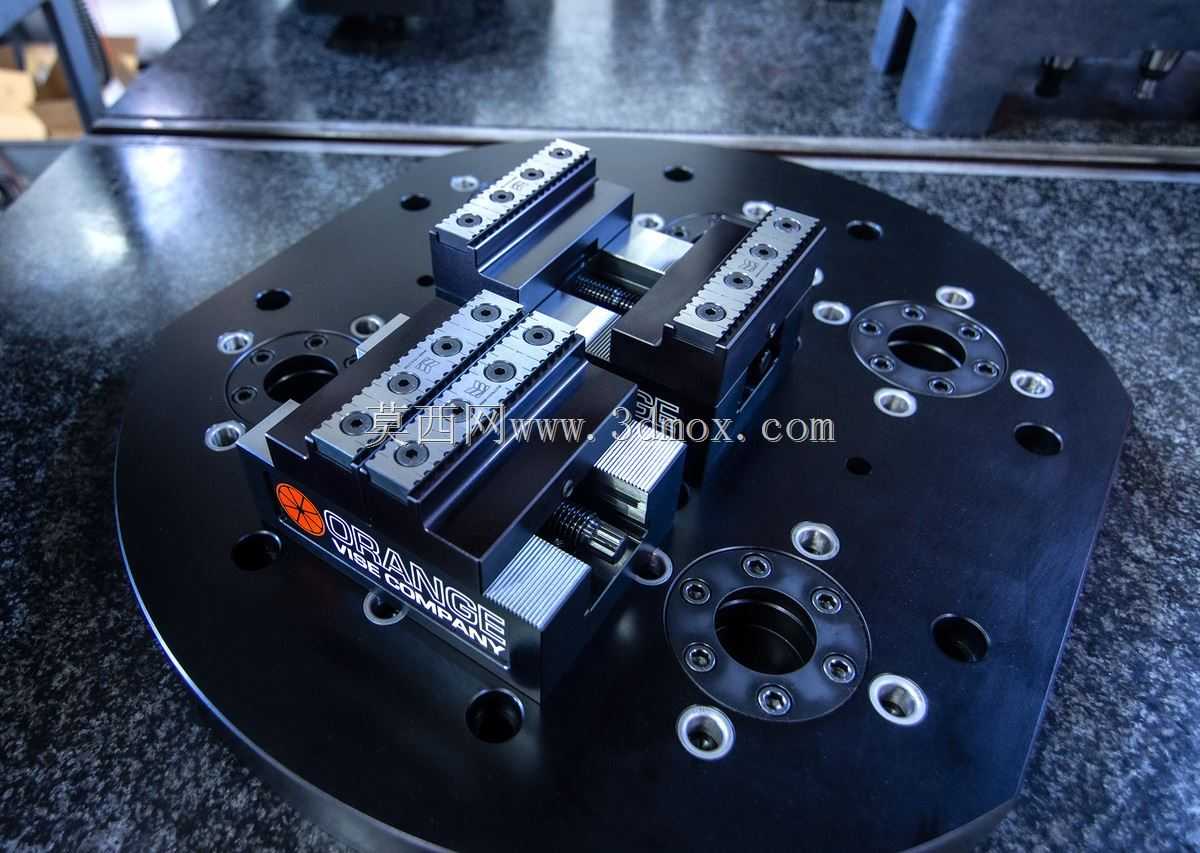

　　五轴加工场景里，常规平口钳的夹持高度、避让空间和找正效率一直是比较棘手的问题。这个橙色虎钳的结构正是围绕五轴机床的加工特点展开：底座采用紧凑的箱式布局，下部黑色基座承担定位与承力，中部橙色区域形成明显的视觉分区，也对应内部夹紧力传递和排屑避让空间；上部两组钳口沿对称方向布置，可实现对毛坯或半成品的稳定夹持。

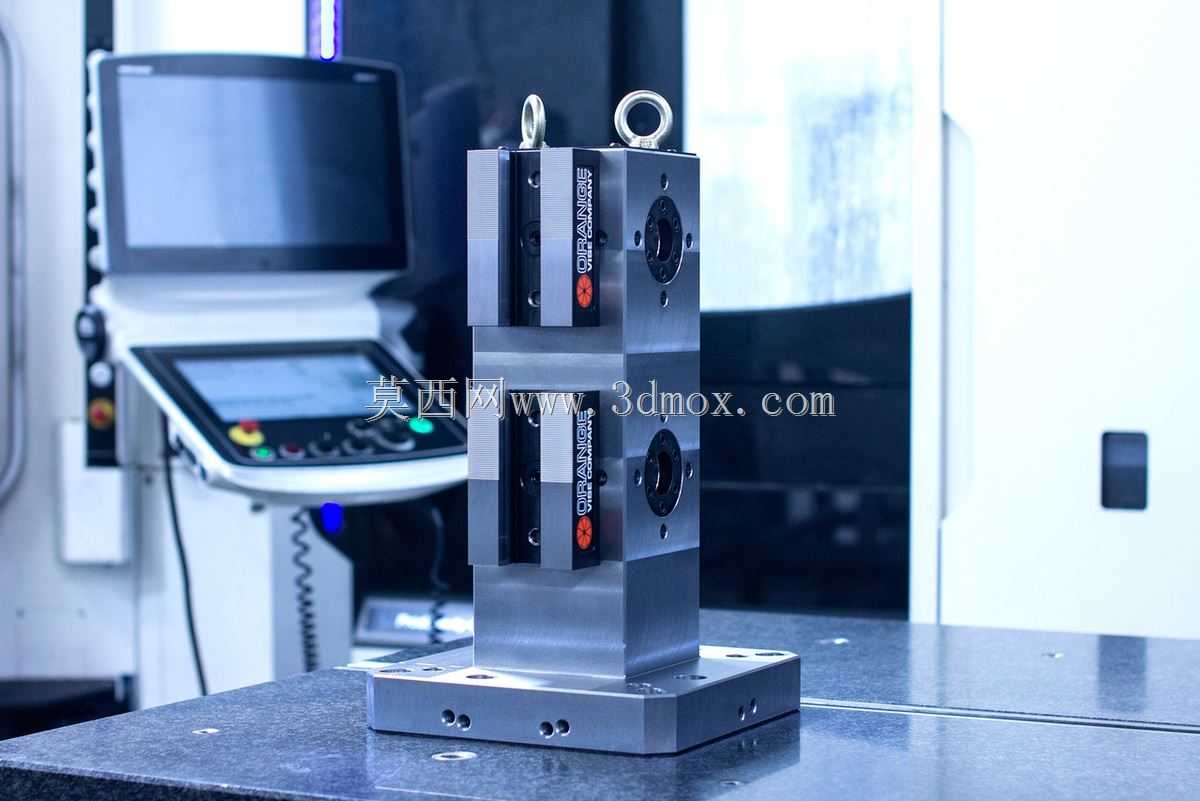

　　从实际用途看，这类虎钳主要安装在五轴加工中心转台或桥式工作台上，用于夹持铝件、钢件、型材块、异形小零件等。五轴联动时，刀具会从多个角度接近工件，若夹具过高或轮廓外扩，刀路很容易与钳体发生干涉。该设计将主要受力结构下沉，钳口上方保留较开阔的加工区域，使工件侧面、顶面和倾斜面在一次装夹中能够完成更多工序，减少重复找正带来的误差。

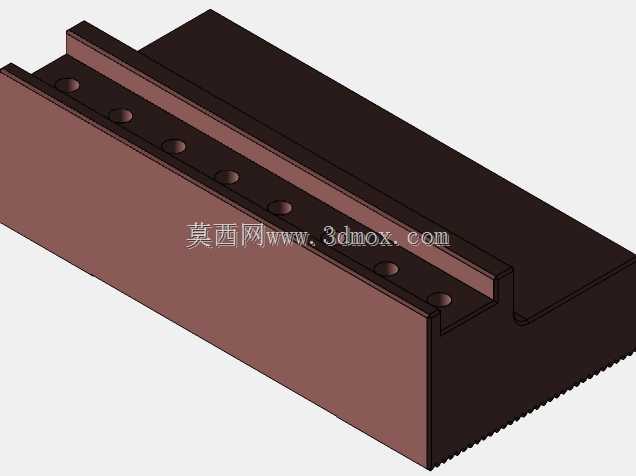

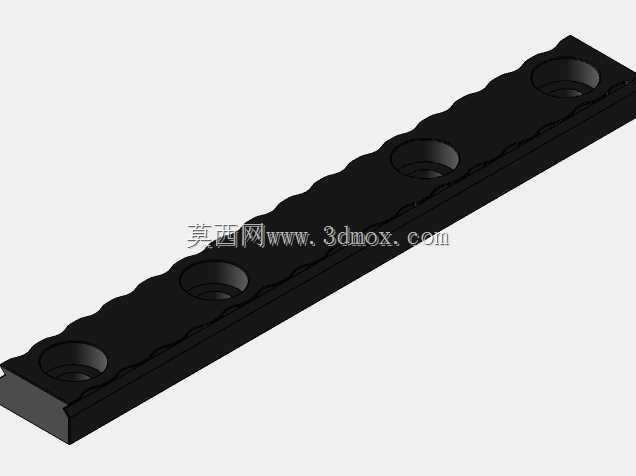

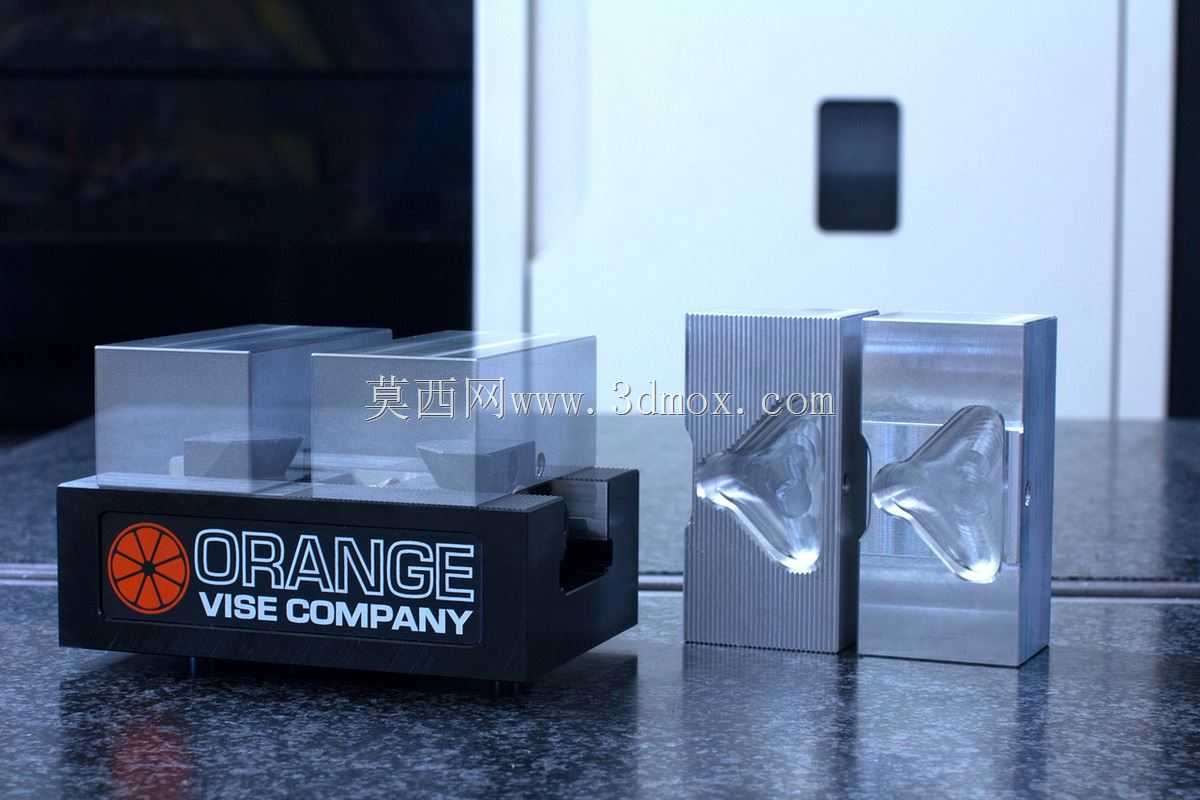

　　钳口部分采用多组安装孔位，孔位沿钳口长度方向规则分布，既可以更换不同形式的硬爪、软爪或定制压块，也能根据工件宽度调整夹持位置。对于批量生产，软爪可在装机后就地镗削或铣削，使夹持圆弧、台阶面与工件轮廓贴合，提高重复定位一致性；对于单件复杂零件，则可通过标准孔位加装等高垫块、侧向定位块或防翘压板，弥补毛坯面不平带来的接触不稳定问题。

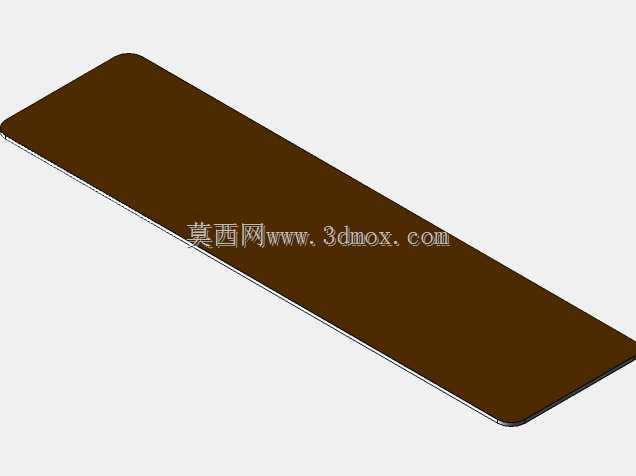

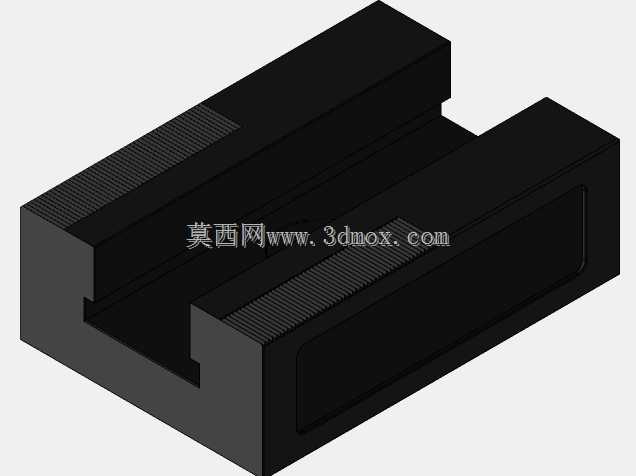

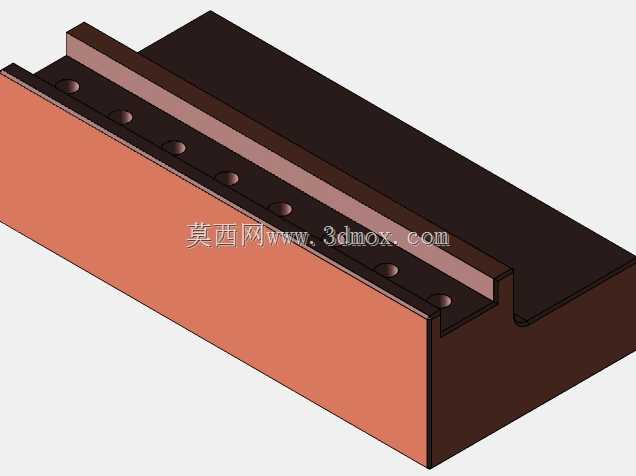

　　设计思路上，模型没有采用夸张的外形，而是把功能分区放在首位。底部箱体需要承受夹紧反力和切削冲击，因此轮廓连续、壁厚过渡均匀，便于铸件或焊接件成型；中部橙色罩板区域并非单纯装饰，它将内部驱动件与外部切屑、冷却液隔开，同时降低钳体整体重心；上部活动钳体与固定钳体形成对称受力路径，夹紧时载荷尽量落在底座中心区域，减少转台高速回转时的偏载。

　　在安装边界方面，这类虎钳通常需要根据机床转台规格确定底座长宽、安装孔距和总高。底座底部应设置与工作台T型槽或零点快换板匹配的定位面，关键配合面需要在加工后保证平面度和垂直度。若用于五轴转台，除了关注钳口最大张开量，还要核算夹具最低点与转台、尾座顶尖、护罩之间的安全距离；当工件悬伸较长时，应控制钳口夹持高度，避免切削力在工件端部形成过大弯矩。

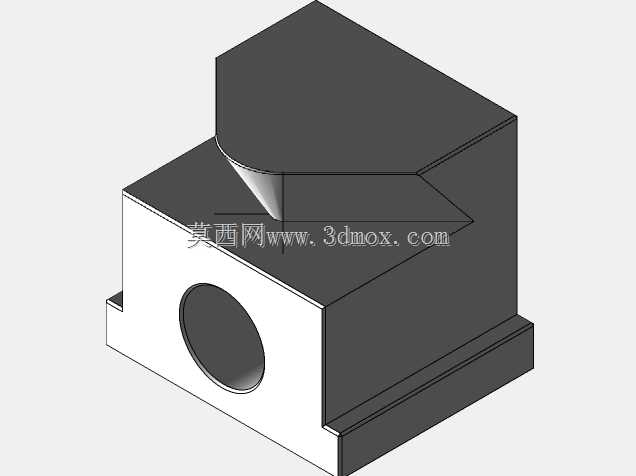

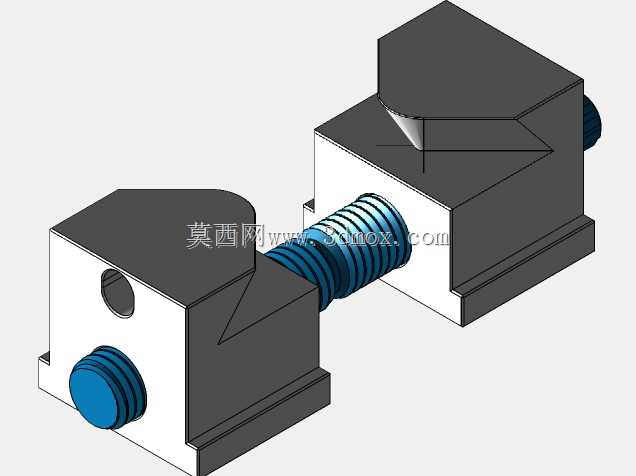

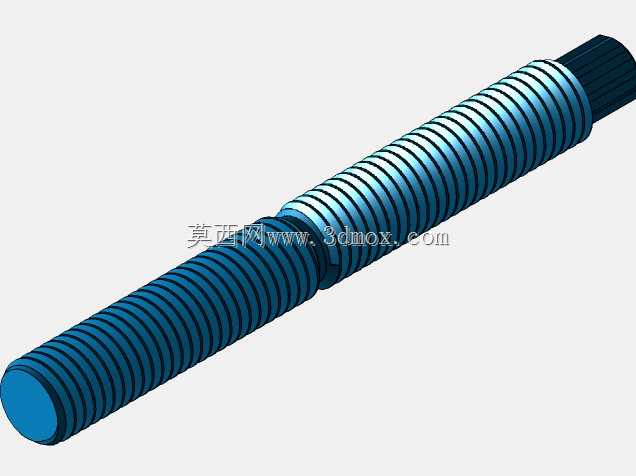

　　夹紧机构的布置也值得注意。模型下部预留了驱动部件空间，实际工程中可对应丝杆、增力杠杆或液压驱动结构。手动方案成本低、维护简单，适合小批量加工；液压或气动方案能够提供更稳定的夹紧力，并便于在自动化产线中与机器人上下料联动。无论采用哪种方式，都要保证夹紧力作用线靠近工件支撑面，防止工件被拉起或产生侧向滑移。

　　从排屑和维护角度看，虎钳在铣削、钻削和攻丝过程中会持续接触切屑与冷却液。钳口滑动面、丝杆区域和定位基准面应避免形成难以清理的死角；外露安装孔需要考虑沉头或防护结构，减少废屑堆积。橙色外罩与黑色底座的分色处理在现场也有实际意义，操作者能够快速识别钳口活动区、固定区和底座安装区，装夹时更容易判断工件摆放方向。

　　结构建模时，底座、活动钳体、钳口板、紧固件和驱动件应分层装配，便于后续出工程图和BOM。配合面不宜只按外观处理，需要明确导轨间隙、螺栓预紧方向、销钉定位位置以及易损件更换方式。对于需要仿真校核的场景，可重点关注钳口根部、底座承力侧壁和丝杆连接区域，在最大夹紧力与典型切削载荷组合下检查变形量，确保夹持刚性满足精加工要求。

　　整体来看，这套虎钳结构兼顾了五轴加工所需的低轮廓、高可达性和模块化装夹能力。它既可以作为机床配套夹具使用，也可以作为自动化单元中的标准夹持模块，通过更换钳口和调整安装接口，适配不同尺寸、不同材质的零件加工任务。
