120mm控制柜通风栅格结构设计

　　在工业电气控制柜体的结构设计环节，通风散热结构的合理性直接决定了柜内电气元件的运行稳定性与使用寿命，这款适配120mm安装位的控制柜通风栅格，正是针对小型壁挂式控制柜体的散热通风需求开发的结构件。从实际应用场景来看，这类栅格多用于安装空间紧凑的小型控制柜、就地操作按钮箱、分布式IO控制箱的侧壁或下部进风位置，在保障柜体进出风通路顺畅的同时，能够阻挡大尺寸异物、飞溅碎屑进入柜内，避免柜内接线端子、小型继电器、PLC模块等元件受到外界杂物干扰。

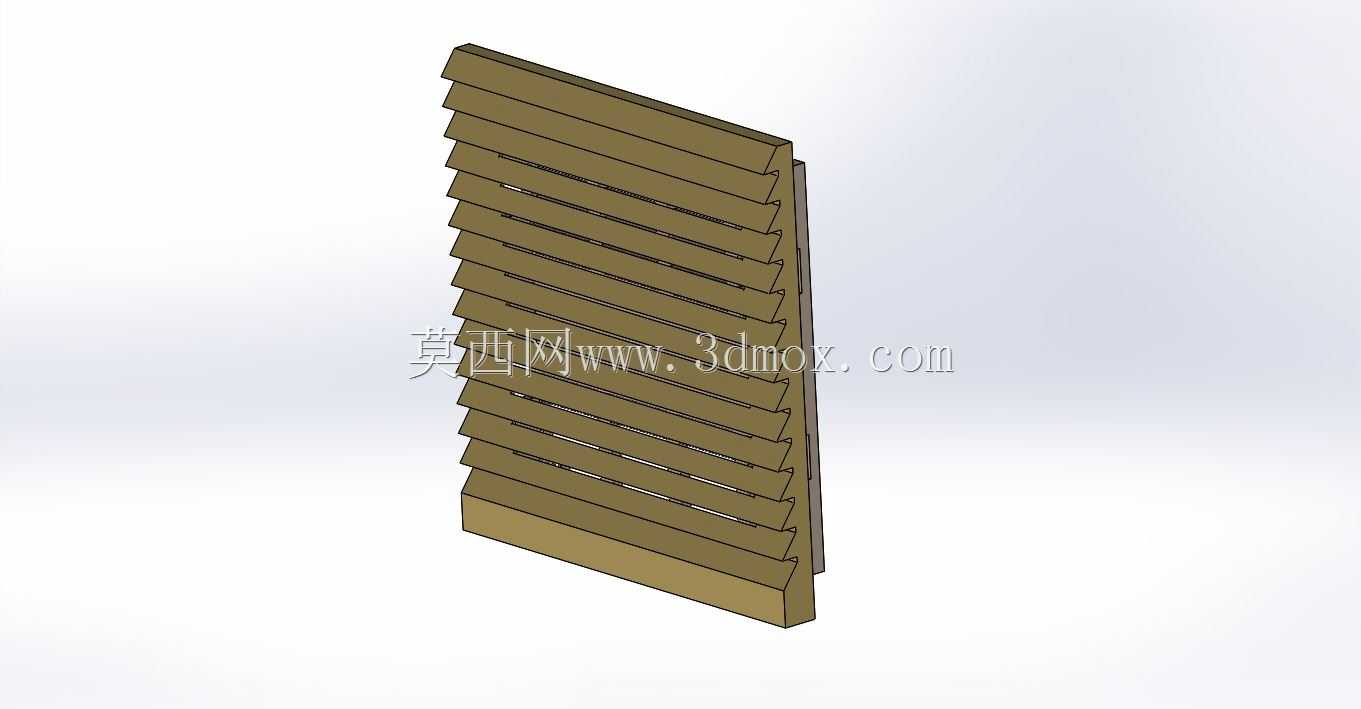

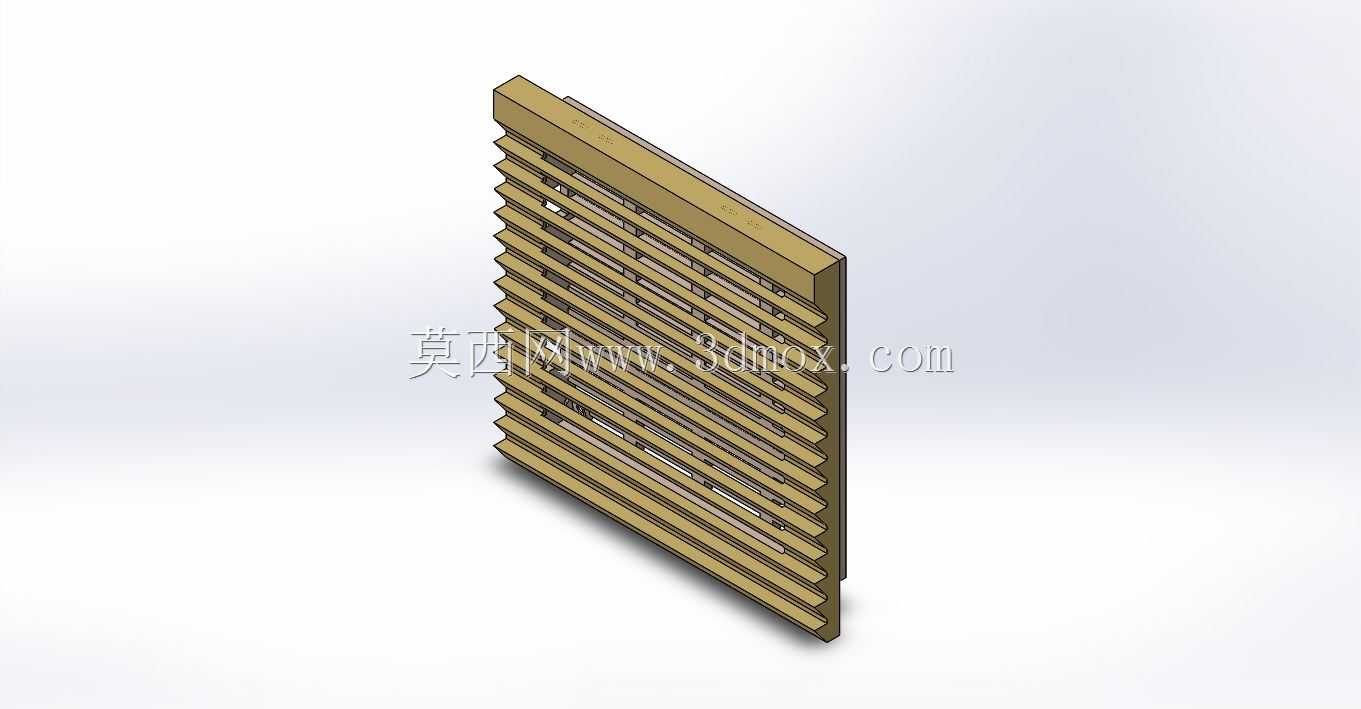

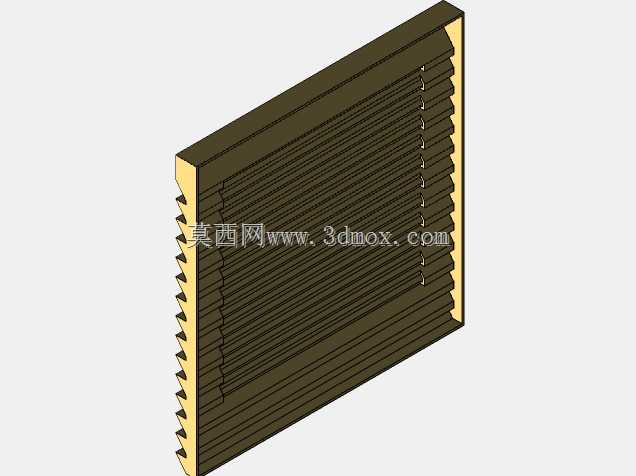

　　从功能特性上看，该栅格采用等距平行百叶式栅条结构，每片栅条保持统一的倾斜角度，既能够保证通风路径的有效通流面积，避免栅条过密导致风阻过大影响散热效率，又能通过倾斜的栅条结构形成遮挡，防止垂直下落的水滴、飞溅的切削液直接溅入柜内，满足常规工业现场的基础防护要求。栅格整体为一体化成型结构，没有额外的拼接部件，在批量生产时可以通过挤出成型或者钣金折弯加工实现，加工工序少，成品一致性好，安装后不会出现拼接缝隙导致的防护失效问题。

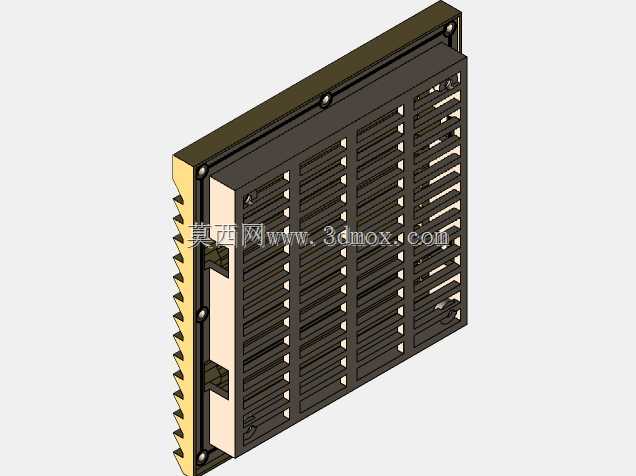

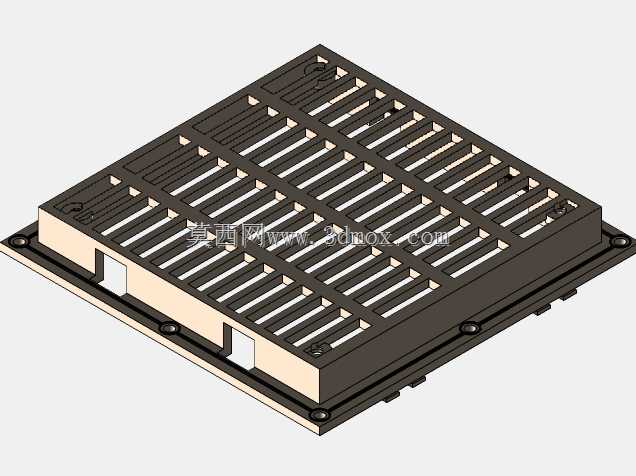

　　设计过程中，首先明确了安装边界的尺寸约束，整体适配120mm规格的柜体开孔，安装后突出柜体表面的厚度控制在合理范围，不会额外占用柜外的操作空间，也不会因为突出过多在设备搬运、现场安装过程中发生磕碰损坏。栅条的间距经过反复校核，既保证了足够的通风面积满足柜内元件的散热风量需求，又能将栅条间隙控制在安全范围内，避免现场操作人员的手指误伸入柜内触碰带电部件，符合电气设备的安全防护要求。栅格的边框部分做了加厚处理，在安装时可以通过侧边的卡扣或者螺丝孔位与柜体壁板紧密贴合，边框与柜体接触的位置预留了密封胶条的安装槽，安装时搭配密封胶条可以进一步提升柜体的防护等级，避免粉尘从安装缝隙进入柜内。

　　从结构强度角度考虑，栅条的厚度与倾斜角度经过力学校核，在常规的外力挤压下不会发生变形，即使现场安装过程中受到轻微磕碰，也能保持栅条的结构完整性，不会出现栅条断裂脱落的情况。栅格的表面采用砂色质感处理，与常规工业控制柜的浅灰、砂面柜体配色协调，安装后不会破坏柜体的整体外观一致性。在实际选型使用时，这类栅格通常搭配柜内的防尘滤网使用，栅格作为外侧的防护结构，滤网作为内侧的过滤部件，二者配合可以在保障通风的同时有效阻挡粉尘进入柜内，减少柜内元件的积灰，降低设备的维护频次。不同于大尺寸柜体使用的大型通风窗，这款小尺寸栅格更适配分布式安装的小型控制单元，在生产线旁的就地控制箱、小型设备的电控柜上应用时，不需要对柜体做大幅改动，直接按照开孔尺寸加工后即可快速安装，适配性更强。

　　在建模过程中，对栅条的过渡位置做了圆角处理，避免加工和安装过程中出现锐边划伤操作人员的情况，所有的棱角位置都做了小圆弧过渡，既提升了零件的加工工艺性，在注塑或者钣金加工时更容易脱模或者折弯，也提升了零件的使用安全性。边框的安装孔位采用对称设计，安装时不需要区分方向，降低现场安装的操作难度，即使是没有经验的安装人员也能快速完成装配。栅格整体的结构没有复杂的曲面特征，所有结构都是规则的拉伸、阵列特征，不管是采用塑料注塑加工还是铝合金挤出加工，都能快速开模量产，加工成本低，适合作为标准配件批量配套使用。在实际的散热验证中，该结构的通风量能够满足柜内发热功率在几十瓦级别的小型控制单元的散热需求，在环境温度40摄氏度的工况下，能够保证柜内温度不会超出电气元件的允许工作温度范围，不需要额外加装强制风冷部件就能满足散热要求，降低整套控制设备的成本与运行噪音。
