20厘米柜体百叶通风格栅结构设计

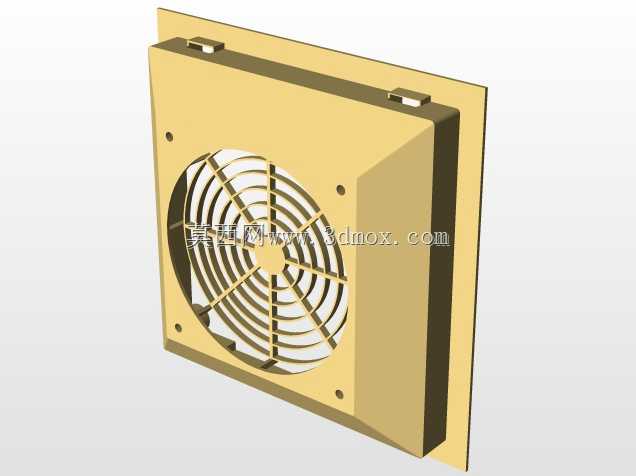

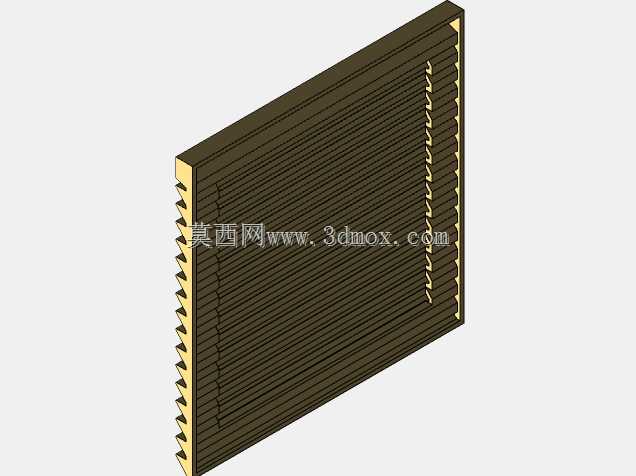

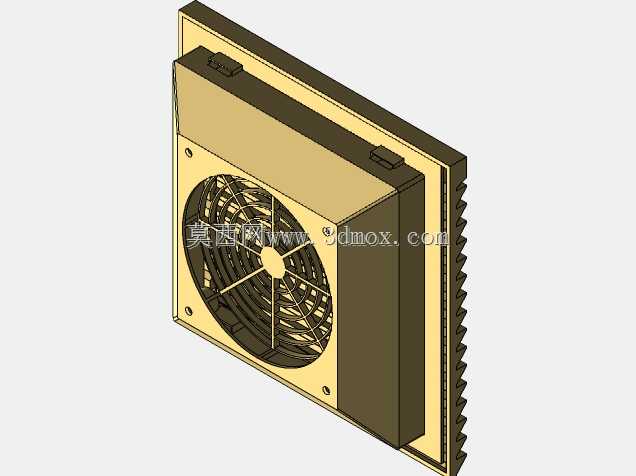

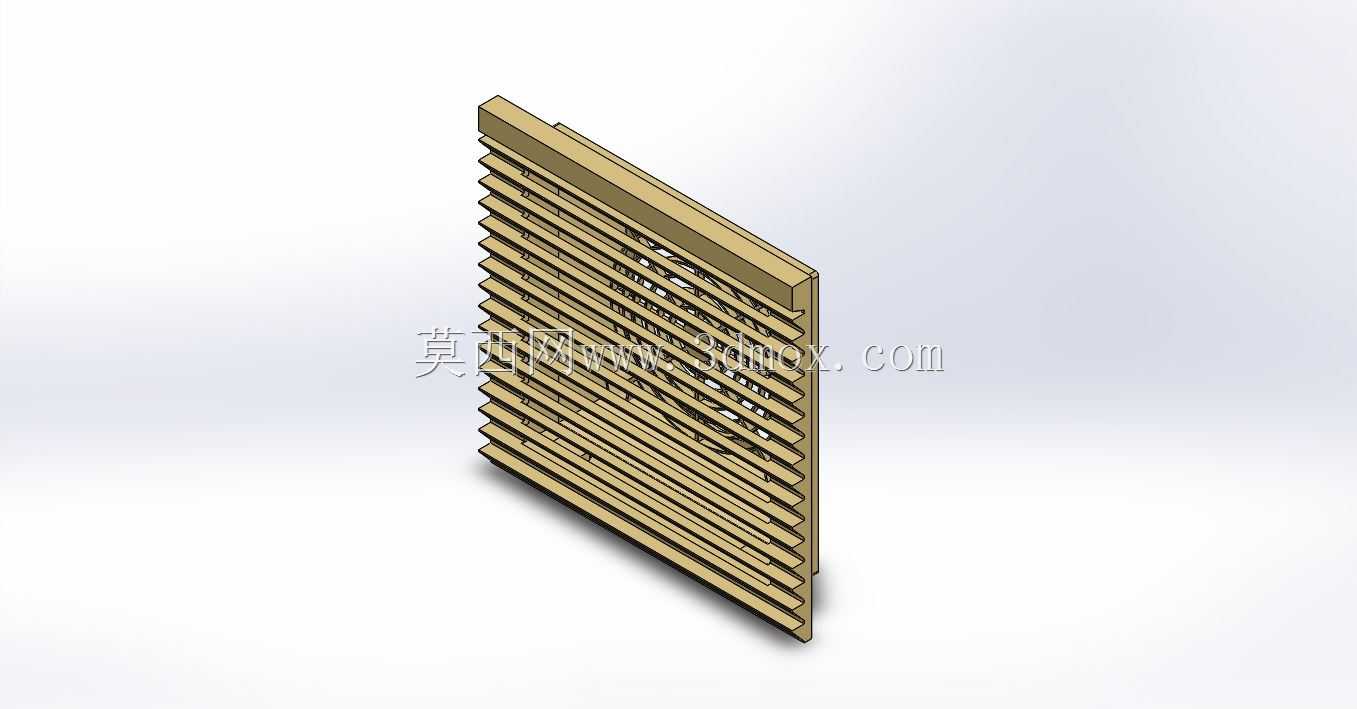

　　这款20厘米规格的柜体百叶格栅，主要适配小型电气柜、通讯壁挂柜、桌面式设备机柜的侧部通风需求，在工业现场的壁挂式小型控制箱、弱电间终端柜、实验室小型设备柜体上应用十分广泛。日常设备运行过程中，柜内的PLC模块、小型继电器、接线端子排等元件会持续散发热量，若柜内空气无法形成有效对流，很容易出现局部积热，导致元件工作温度超出额定范围，轻则出现信号漂移、触点接触不良，重则加速元件老化、缩短设备使用寿命，这款格栅就是为解决这类小型柜体的通风散热问题设计的。从结构设计来看，格栅采用一体化百叶冲压成型思路，每一片百叶的倾斜角度经过反复校核，既保证了足够的通风通流面积，又能避免外部飞溅的水滴、灰尘直接落入柜体内部，百叶的翻边结构做了圆弧过渡处理，

　　没有尖锐的冲压毛边，在安装和后期维护过程中不会划伤操作人员的手部，也不会割破柜内布设的线缆绝缘层。格栅整体的安装边界严格匹配20厘米见方的柜体开孔，侧边预留的安装折边带有均匀分布的固定孔位，既可以采用抽芯铆钉快速固定在薄钢板柜体上，也可以适配自攻螺丝在木质、塑料材质的柜体上安装，安装完成后格栅外表面与柜体外壁保持齐平，没有突出的结构，不会在人员巡检、设备搬运过程中发生勾挂。设计过程中重点考量了通风效率与防护能力的平衡，百叶的间距设置经过流体模拟验证，在保证空气顺畅流通的前提下，能够阻挡直径1毫米以上的固体杂物进入柜体，对于日常办公、工业车间环境下的浮尘有不错的阻隔效果，不需要额外加装防尘网就能满足多数非恶劣工况的使用需求，

　　如果应用在粉尘较多的车间场景，也可以在格栅内侧加装配套的防尘滤棉，折边的预留空间完全能够容纳滤棉的安装厚度，不需要额外改动柜体结构。格栅的整体结构强度经过校核，采用常规1.2毫米厚度的板材冲压成型后，侧面能够承受50牛的静压力不会出现永久变形，日常的轻微磕碰、擦拭清洁都不会导致百叶变形，不会影响通风效果和外观平整度。在实际选型过程中，需要注意核对柜体的开孔尺寸，这款格栅的有效覆盖尺寸为20厘米，安装时需要在柜体侧壁开出对应尺寸的方孔，孔位的边缘毛刺需要打磨平整，避免安装后出现缝隙导致防护等级下降。对于柜内发热功率较大的场景，可以在柜体的对角位置各安装一块该款格栅，形成下进风上出风的自然对流通道，

　　不需要额外加装散热风扇就能满足多数小型柜体的散热需求，能够有效降低设备的配套成本，也减少了风扇运行带来的噪音和后期维护工作量。格栅的百叶朝向设计为向下倾斜，即使在清洁柜体时少量溅水，也会顺着百叶的倾斜面流向柜体外部，不会渗入柜内影响电气元件安全，这种结构设计也能避免日常清扫时的灰尘直接被扫入柜体内部，降低了柜内积尘的清理频率。从加工工艺角度来看，这款格栅的结构适合采用连续冲压模具批量生产，下料、冲压百叶、折弯成型、冲孔几道工序就可以完成加工，生产效率高，尺寸一致性好，批量生产时的成本控制优势明显，也可以根据实际使用需求选择不同的表面处理方式，比如冷轧钢板喷塑、不锈钢拉丝、铝合金阳极氧化等，适配不同柜体的外观风格和防腐需求。在安装适配性上，这款格栅除了应用在电气柜体上，也可以用在小型设备的通风罩、桌面机箱的散热口、木质储物柜的透气位置，适用场景十分灵活，结构设计没有冗余的复杂结构，后期如果出现损坏，更换也十分便捷，只需要拆下固定件就可以快速替换，不需要对柜体进行二次加工。
