轮式前端装载作业工程设备结构设计

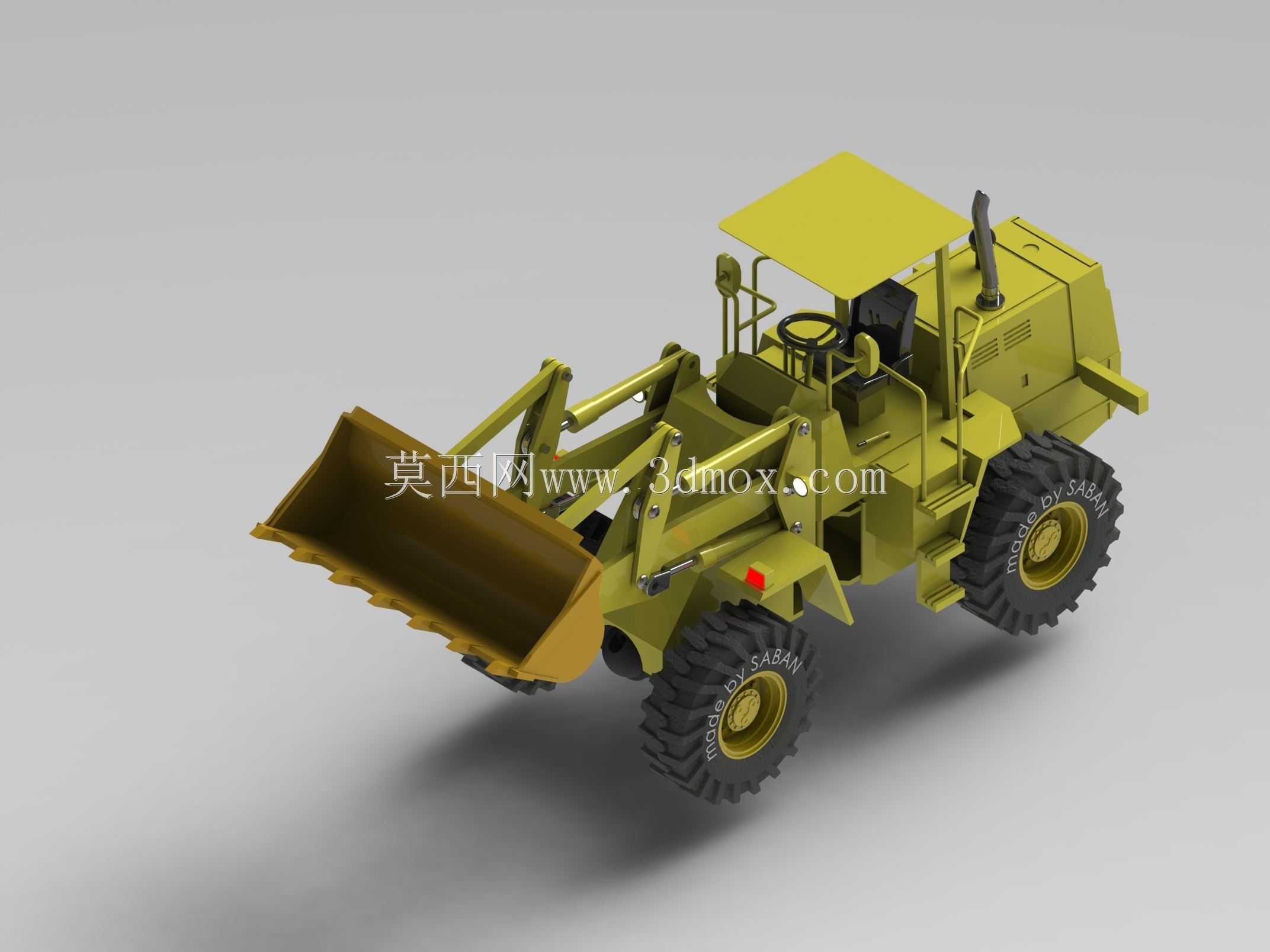

　　这款轮式前端装载设备的三维结构设计，核心围绕散料转运、场地清整、短距离物料驳运的高频作业场景展开，在市政施工、矿山采剥、基建场地、料场堆存等工况中，这类设备是衔接采掘、运输、回填工序的核心作业单元，相比履带式装载设备，轮式结构的转场速度更快，对硬化路面的损伤更小，适合在多作业点间频繁转场的中小型施工场景。从结构功能拆分来看，整机分为行走底盘、作业工作装置、驾驶室防护结构、动力舱总成四个核心模块，工作装置采用反转六连杆机构，这种机构的传力路径清晰，铲斗在举升过程中的平移性更好，能避免举升时物料撒落，同时掘起力的传递效率更高，在插入料堆作业时能获得更大的切入力，铲斗斗刃采用耐磨合金材质的可更换结构，日常作业磨损后无需更换整个铲斗，

　　仅需更换斗刃板即可降低维护成本。动臂的铰接点位置经过反复校核，在最大举升高度时，铲斗的卸料角度能达到45度以上，保证粘性物料也能顺利卸出，不会出现斗内粘料残留的问题；液压管路的排布沿着动臂内侧的走线槽固定，避免作业过程中被落石砸损或是被物料剐蹭，管路接头处预留了足够的检修空间，日常更换密封件时无需拆解大面积的护板结构。行走系统采用大花纹深沟槽的工程轮胎，胎面的块状花纹能在松软泥泞场地提供足够的抓地力，轮边配置了行星减速结构，能在不增大主减速器体积的前提下放大输出扭矩，满足重载铲装时的牵引力需求，前后桥的铰接转向角度能达到左右各35度，整机的转弯半径控制在同吨位设备的较小水平，在狭窄的料场巷道或是基坑作业面也能灵活转向。

　　驾驶室顶部设置了防落物的防护顶棚，顶棚框架采用矩形钢管焊接成型，能承受小型落石的冲击，保护操作人员安全，驾驶室内的操纵件排布按照人机工程学尺寸布置，操作手柄的位置处于操作人员坐姿的手臂自然活动范围内，长时间作业也能降低操作疲劳，座椅采用减震结构，能过滤掉场地不平整带来的颠簸振动。动力舱布置在整机后部，一方面可以作为配重平衡前端铲装时的载荷，避免整机前倾，另一方面舱体的散热进风口设置在侧面高位，能减少作业时扬尘被吸入散热系统，舱盖采用上翻式结构，开启后能完全露出动力总成、液压油箱、燃油箱等维护部件，日常保养时的操作空间充足。整机的外形尺寸在设计时充分考虑了道路运输的边界要求，整机宽度控制在常规平板运输车辆的限宽范围内，

　　转场运输时无需拆解额外部件即可直接装车，最小离地间隙满足非硬化场地的通过性要求，能越过200mm高度的凸起障碍，在坑洼场地作业时不会出现底盘剐蹭地面的问题。在细节结构设计上，铲斗侧刃与斗底板的焊接处做了圆弧过渡，减少应力集中，避免长期重载作业时焊缝开裂，前后车架的铰接点采用双圆锥滚子轴承，能承受径向与轴向的复合载荷，适应作业时的复杂受力情况，液压油箱的回油区设置了磁性滤芯，能吸附液压油中的金属磨屑，延长液压元件的使用寿命，整机的检修口盖都采用快拆式固定结构，日常检查油位、更换滤芯时无需借助专用工具即可开启。
