重型多联导弹机动发射运载车结构设计

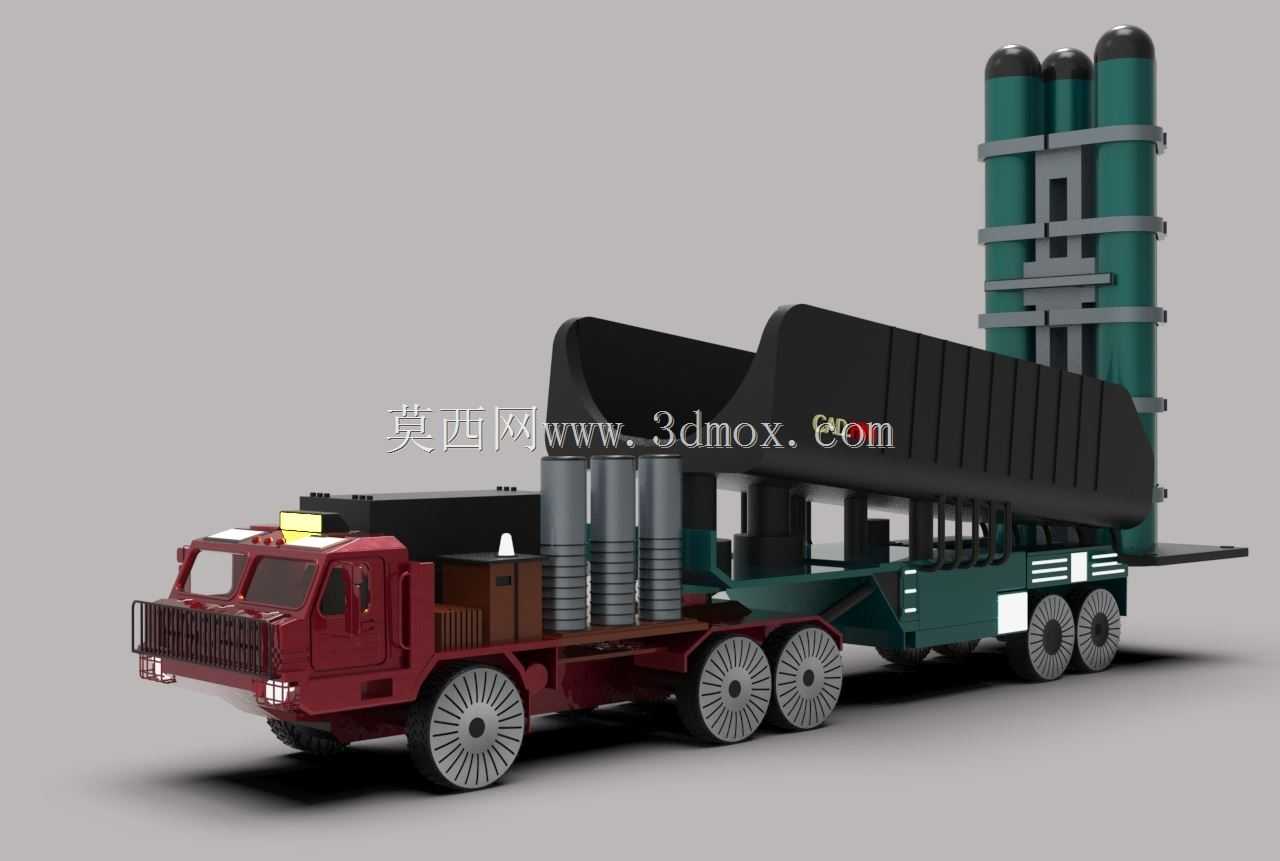

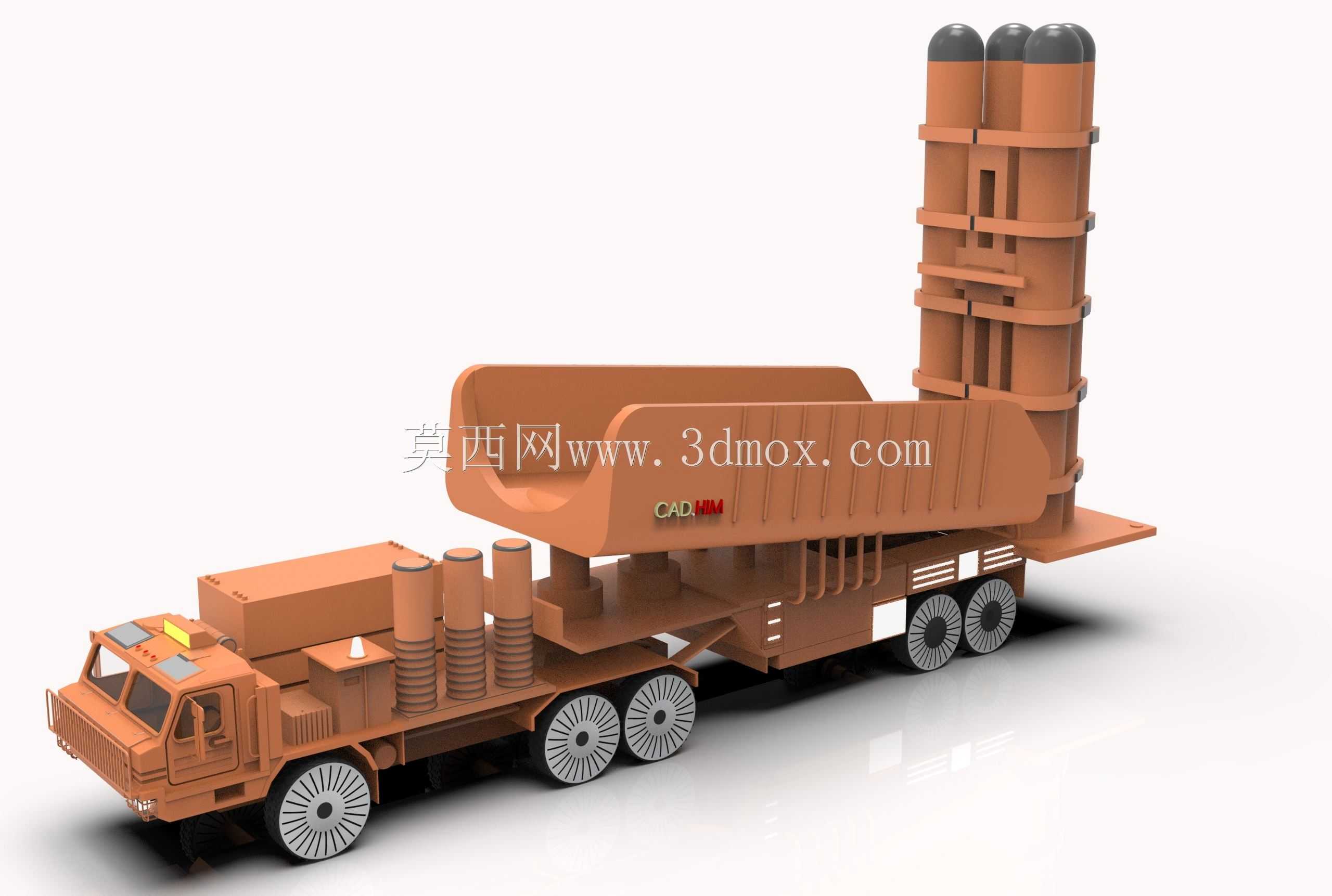

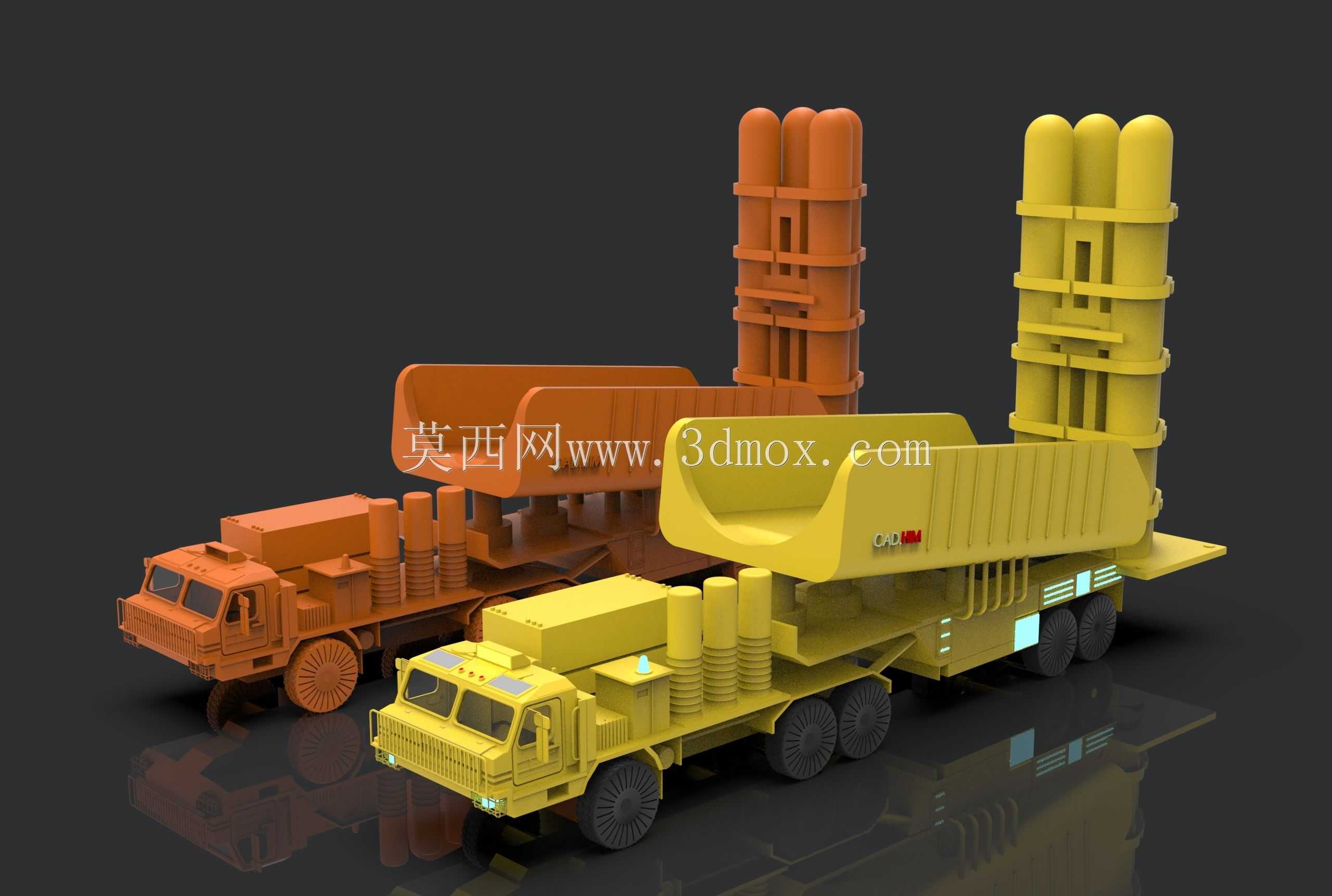

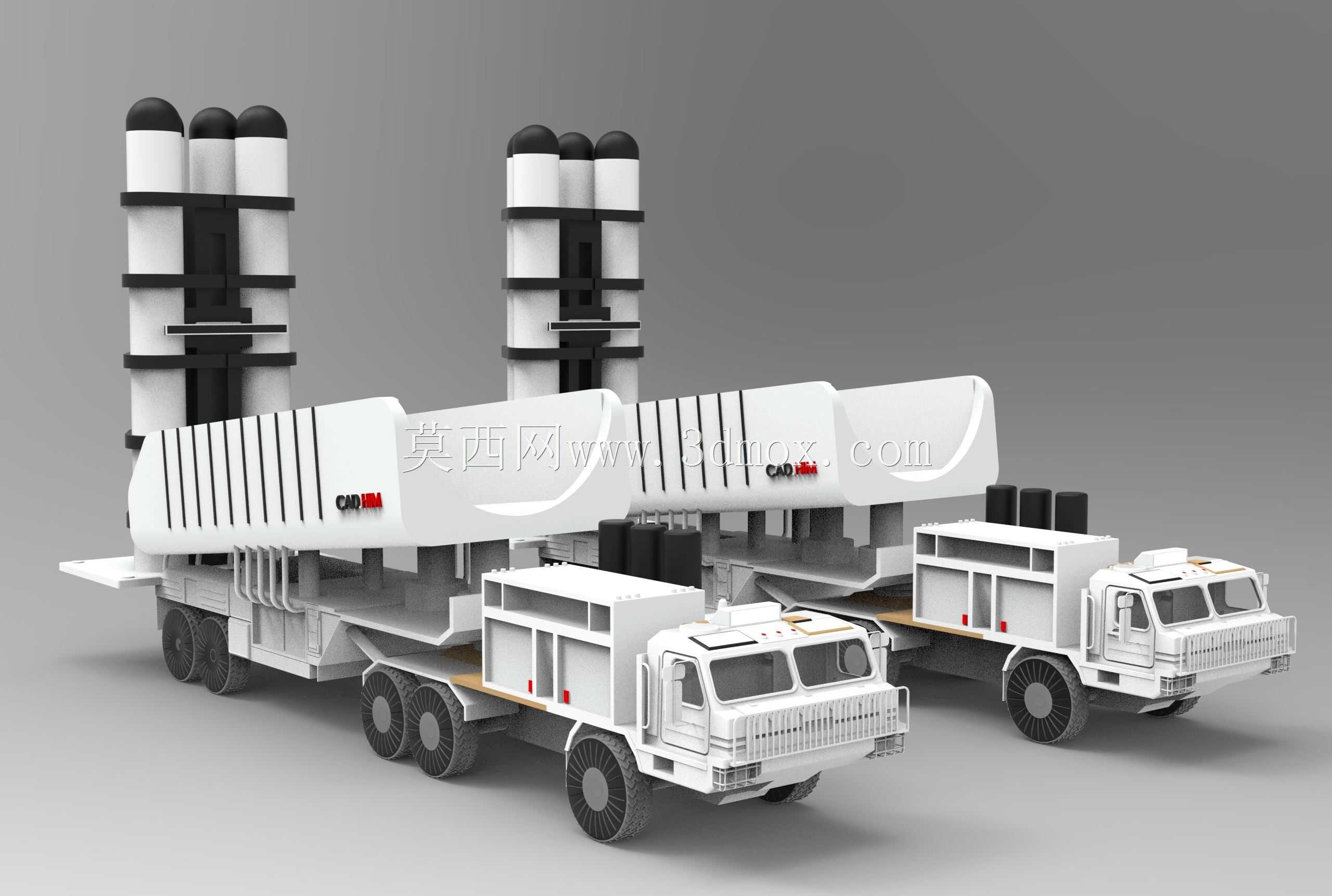

　　本次呈现的是重型多联装导弹机动发射运载平台的三维结构设计成果，这类装备核心应用于国土防空、要地防卫及野战机动防空作战场景，承担远程防空反导、区域制空封锁的作战投送任务，区别于固定发射井部署模式，机动发射平台可依托公路网实现快速跨区域转场，完成作战单元的分散部署与快速撤收，大幅提升作战单元的战场生存能力。从实际用途维度看，该装备需完成导弹贮运、起竖发射、阵地快速转移全流程作业，既要满足长距离公路机动的行驶可靠性要求，也要适配野外临时阵地的无依托发射条件，对底盘承载能力、发射稳定性、整车通过性都有极高的工程要求。

　　设计过程中首先围绕底盘承载边界展开布局，采用多轴重载特种越野底盘结构，匹配多组重载轮胎与平衡悬架结构，平衡导弹发射装置满载状态下的轴荷分布，避免单轴载荷超出公路承载限值，同时保证非铺装路面行驶时的抓地力与通过性，整车宽度控制在公路通行限界范围内，长度满足转弯半径不超过普通等级公路转弯要求，高度满足常规桥梁、隧道的通行净空要求，无需额外拆解即可完成跨区域公路机动。上装部分的发射装置采用箱式贮运发射一体化结构，多联装发射筒采用模块化分组布局，两组发射单元分别布置在底盘承载平台的中后段，发射筒外侧设置加强筋结构与铠装防护层，既满足导弹长期贮运过程中的密封、防护要求，也能承受发射瞬间的高温燃气冲刷与冲击力。

　　发射装置的起竖机构采用多级液压驱动结构，设计时重点校核了起竖过程中的重心变化轨迹，确保起竖、回平全过程中整车重心始终落在底盘支撑边界内，避免侧倾风险，同时在底盘尾部设置可伸缩的液压驻锄结构，发射前驻锄伸出撑地，将发射后坐力直接传导至地面，降低对底盘悬挂系统的冲击，保证发射瞬间的平台稳定性。驾驶室采用平头双排结构设计，前挡风设置防弹防护层，前脸加装防撞护杠，既满足作战班组的人员搭载需求，也能在野战机动过程中抵御飞溅物撞击，驾驶室后方设置独立的设备舱，集成火控通讯、供电供气、温控调节等辅助系统，所有舱室均采用密封铠装设计，满足复杂气象条件下的作业要求。

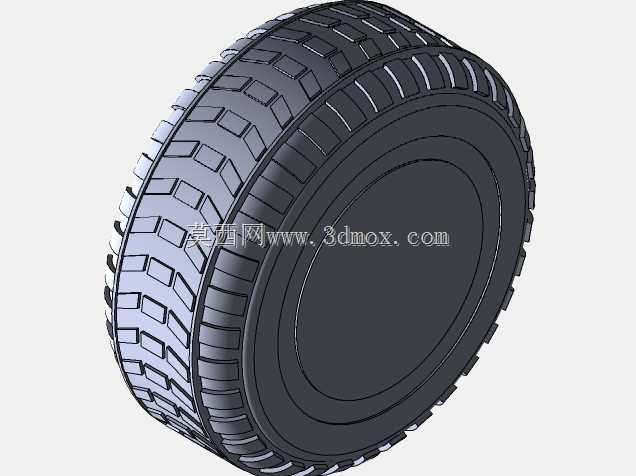

　　结构细节设计上，发射筒之间预留了足够的维护操作空间，便于日常勤务过程中对发射筒、导弹状态进行检查维护，底盘侧部设置走台板与扶手，方便操作人员上下作业；管线布局采用分区域桥架敷设，高压液压管路、信号线缆、供气管路分开布置，避免发射过程中的高温燃气损伤管线，同时便于故障排查与零部件更换。轮胎选用大直径越野花纹轮胎，搭配中央充放气系统，可根据不同路面条件调整轮胎气压，提升松软路面、冰雪路面的通行能力，整车最小离地间隙满足越野通行要求，接近角、离去角参数适配野外临时道路的通行条件。

　　从安装边界维度看，上装发射装置与底盘的连接采用高强度螺栓副加止推结构的连接形式，连接点位置经过多轮拓扑优化，既保证连接强度满足发射过载要求，也避免应力集中导致的底盘车架变形；发射起竖时的最大仰角满足导弹发射的射界要求，起竖过程中不会与驾驶室、设备舱发生运动干涉，发射筒尾焰导流方向经过专门设计，发射时高温燃气向侧后方导出，避免直接冲刷底盘轮胎与尾部结构。整车配重经过反复调整，空载、满载状态下的轴荷分配均满足重载车辆行驶的安全要求，转向系统采用液压助力结构，降低长距离机动时的驾驶操作强度，制动系统搭配多回路制动结构，保证重载状态下的制动距离与制动稳定性。
