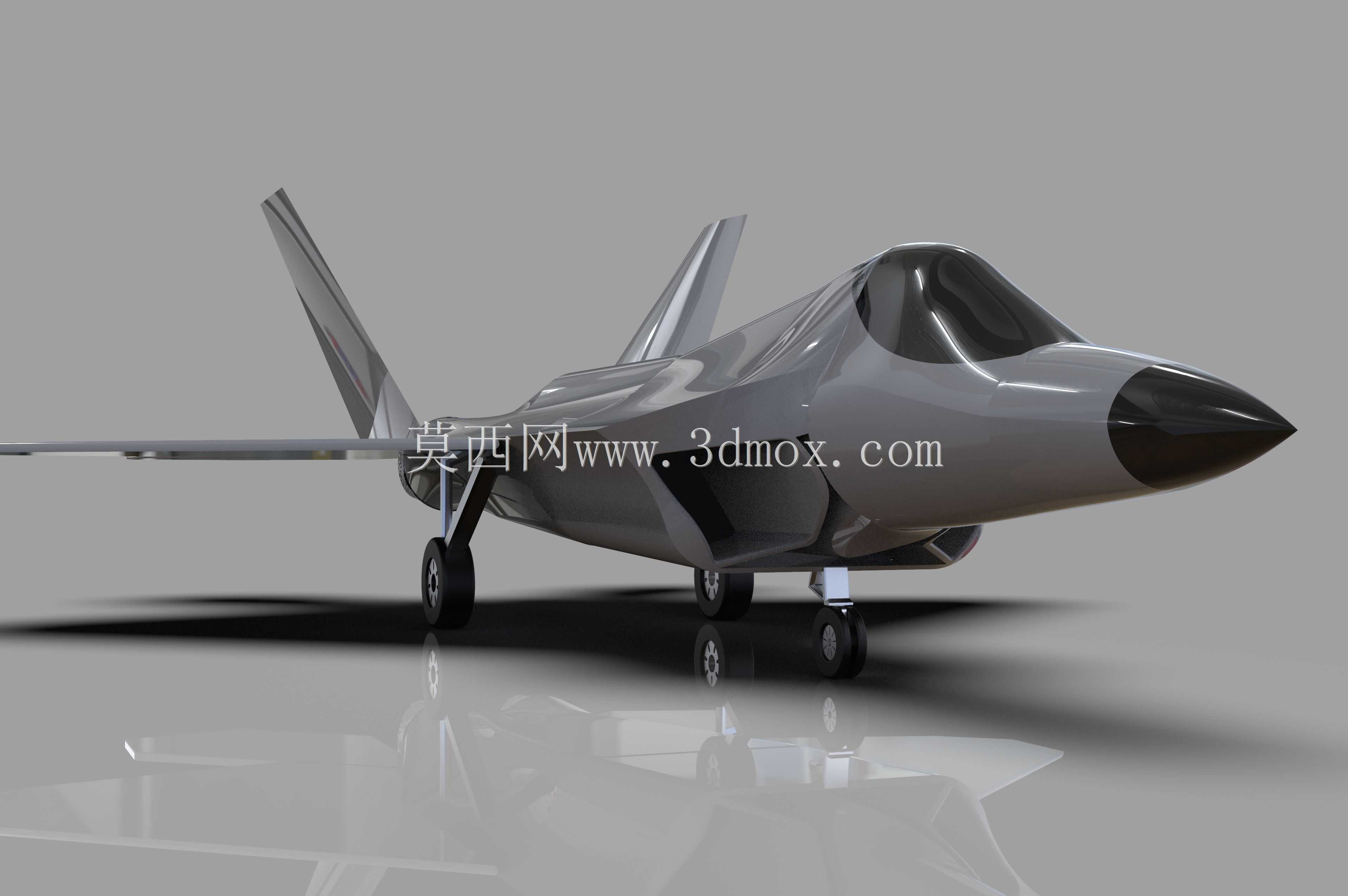

隐身制空战斗机F22整机结构三维数模

　　在航空装备结构设计与仿真验证领域，高隐身制空战斗机的整机数模是开展气动校核、结构强度分析、机载设备适配验证的核心基础载体，本次呈现的F22战机三维数模，完整还原了量产机型的核心结构特征，可覆盖从概念方案比对、教学演示到子系统安装匹配的多场景使用需求。不同于简化的外观展示模型，该数模在结构还原上优先考量工程应用的实际需求，机身曲面严格遵循隐身修型的连续曲率要求，棱边平行度、翼身融合过渡段的曲面公差控制在工程仿真可接受的阈值范围内，可直接导入流体仿真软件开展不同迎角、马赫数下的气动特性计算，无需额外对曲面做破面修补、连续性重构处理。从实际应用场景出发，该数模可支撑航空类专业的课程设计教学，帮助学员理解第五代战斗机的气动布局逻辑、

　　翼身融合结构的传力路径设计；也可作为航电、起落架等子系统研发的装配基准，在数模中预留的设备安装边界内，完成机载传感器、内置弹舱挂架、起落架收放机构的适配设计，减少从零开始搭建整机基准模型的重复工作量。数模的结构拆分逻辑遵循实际战机的部段划分规则，机头雷达罩、座舱段、进气道、中央翼盒、外翼段、垂尾、平尾、起落架舱均为独立可编辑的实体结构，其中进气道采用了加莱特进气道的典型截面特征，可清晰展示附面层隔道的结构形态、进气道与机身融合处的曲面过渡关系，方便设计人员理解超音速进气效率与隐身性能的平衡设计思路。起落架部分完整还原了前三点式起落架的收放姿态、支柱结构与机轮细节，主起落架的收放转轴位置、

　　舱门开合的运动边界均按照实机的安装关系做了约束设定，在开展运动仿真时可直接验证收放过程中与周边结构的干涉情况，无需重新定义运动副约束。机身内置弹舱的结构轮廓、舱门的锯齿修型特征也做了精准还原，弹舱内部的尺寸边界可满足常规对空导弹挂载方案的适配验证需求，设计人员可直接在该边界内开展挂架布局、导弹挂载姿态的匹配设计，验证不同挂载方案下舱门开合的干涉风险。在外形尺寸与安装边界的把控上，数模严格参照实机的总体尺寸比例设定，机身长度、翼展、垂尾高度的比例误差控制在极小范围内，各气动操纵面的偏转轴线位置符合实际操纵机构的安装要求，平尾、副翼、方向舵的偏转角度预留范围可覆盖常规飞行姿态的操纵需求，可直接用于飞行动力学仿真的模型输入。

　　座舱段的整体式风挡曲面、座舱盖的镀膜层示意结构也做了对应还原，风挡与机身的衔接处严格遵循隐身设计的锯齿接缝特征，可用于展示座舱段的雷达散射截面修型逻辑。对于从事航空结构设计的从业者而言，该数模可作为隐身战机结构设计的参考基准，在开展同类型飞行器方案设计时，可参考其翼身融合段的结构传力设计、进气道与机身的一体化布局思路、整机重心与起落架布局的匹配关系，减少方案迭代阶段的试错成本；在开展3D打印航模制作、科普展示模型制作时，该数模的壁厚预留、结构拆分逻辑也可直接适配打印工艺要求，无需额外做结构拆分与壁厚调整。不同于概念化的外观模型，该数模在细节处理上充分考虑了工程应用的实用性，所有曲面均为可编辑的参数化结构，设计人员可根据自身需求对局部结构做调整优化，比如修改机翼后掠角、调整垂尾外倾角度、更改进气道截面形状，快速生成不同方案的气动外形用于仿真比对，大幅提升方案设计阶段的工作效率。在结构强度仿真场景下，数模的翼盒段、机身框段的结构轮廓可直接用于抽取中面、划分网格，施加气动载荷后验证不同工况下的结构应力分布，为结构减重、材料选型提供数据支撑。
