NACA2.5411二维翼型气动仿真结构设计

　　在低速通用航空、小型无人机以及低速风洞试验的相关结构设计环节中，翼型作为决定气动效率的核心构件，其截面轮廓的精度直接影响整机升阻比、失速迎角范围以及巡航阶段的能耗表现。本次涉及的NACA2.5411二维翼型结构，是针对低雷诺数飞行场景优化的改型翼型，区别于常规对称翼型的零升力矩特性，该翼型通过调整前缘半径、最大厚度位置以及中弧线弯度分布，适配低速飞行状态下的边界层流动特性，能够在较小的巡航迎角下获得更高的升力系数，同时延缓附面层分离的起始位置，降低低速大迎角状态下的压差阻力。

　　从结构设计逻辑来看，该翼型的轮廓生成严格遵循NACA翼型族的坐标修正公式，在建模过程中对前缘驻点区域的坐标点进行了加密处理，避免因折线拟合导致的曲率突变，这类曲率突变会在CFD计算中引发局部压力梯度过大的虚假分离，直接影响升力计算结果的准确性。翼型的弦长参数可根据实际装机场景进行等比例缩放，在小型固定翼无人机应用场景下，常用弦长范围在150mm至300mm之间，对应的最大厚度位置位于弦长30%处，相对厚度为11%，这一厚度比例既能够保证翼面蒙皮下方有足够的空间布置舵机连杆、航电线缆以及减重加强结构，又不会因厚度过大导致翼型波阻在高亚音速状态下快速上升。

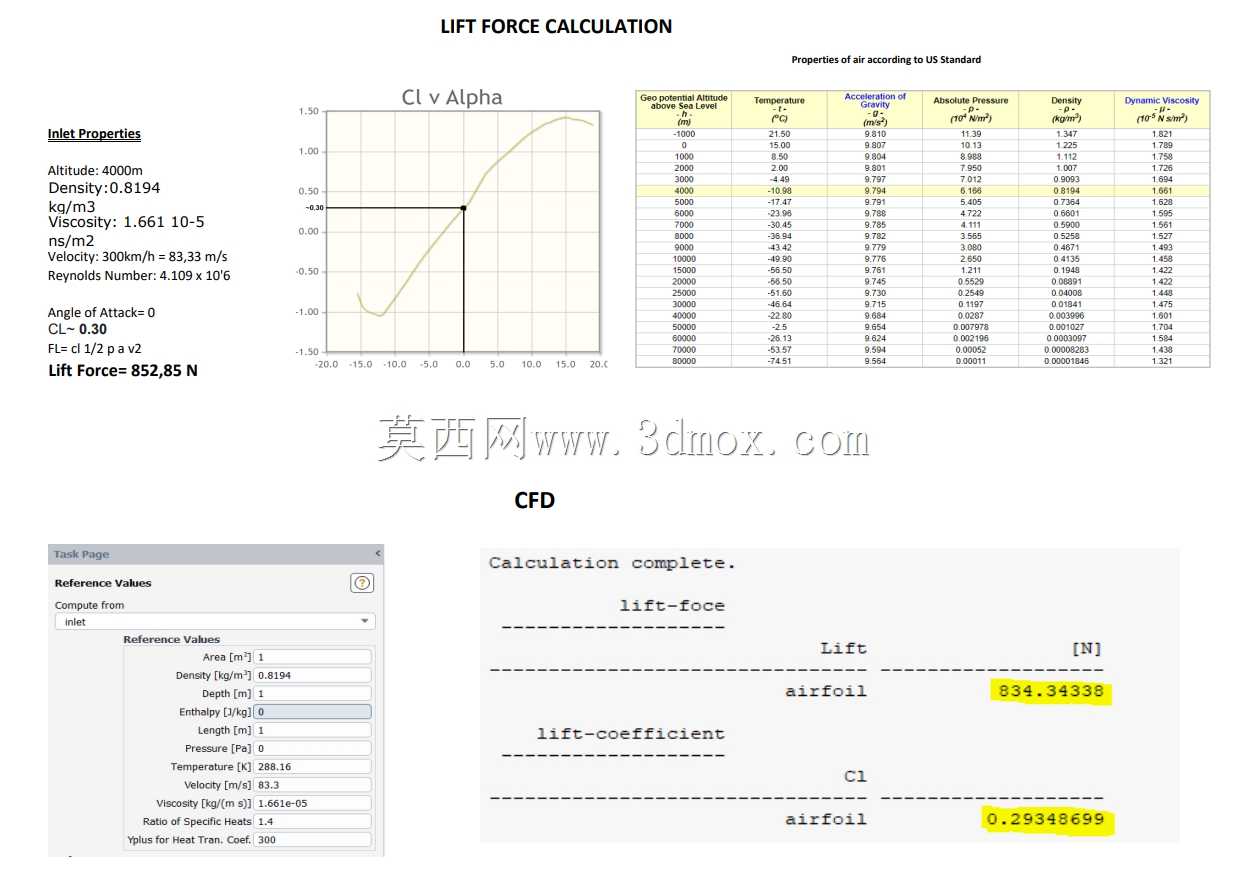

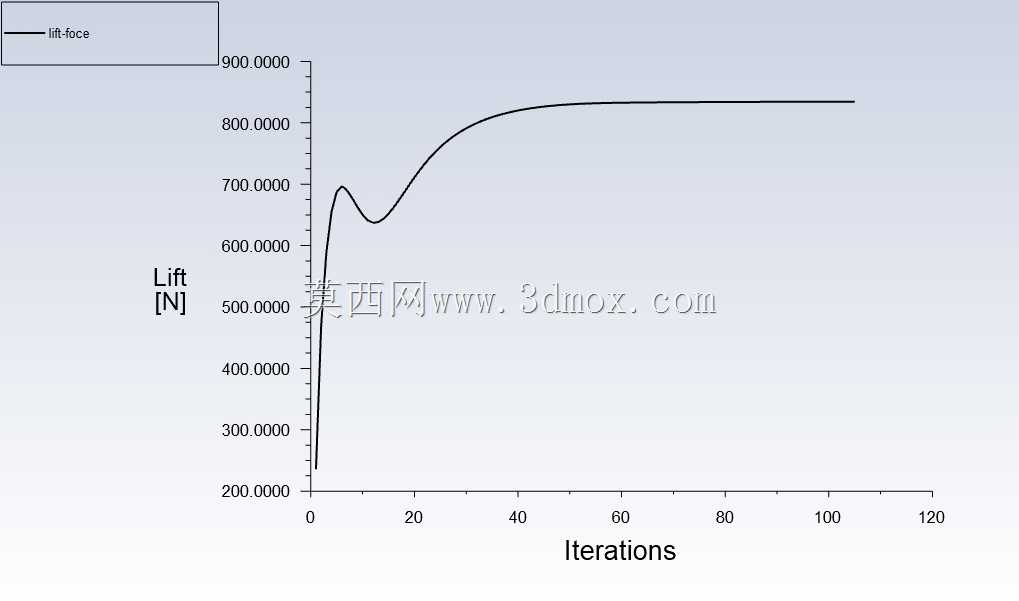

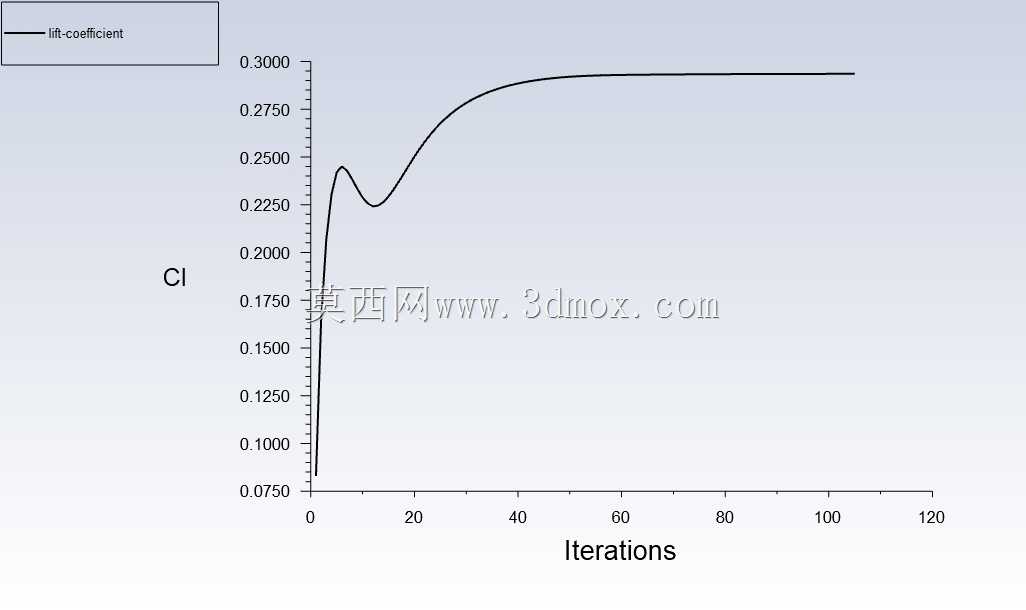

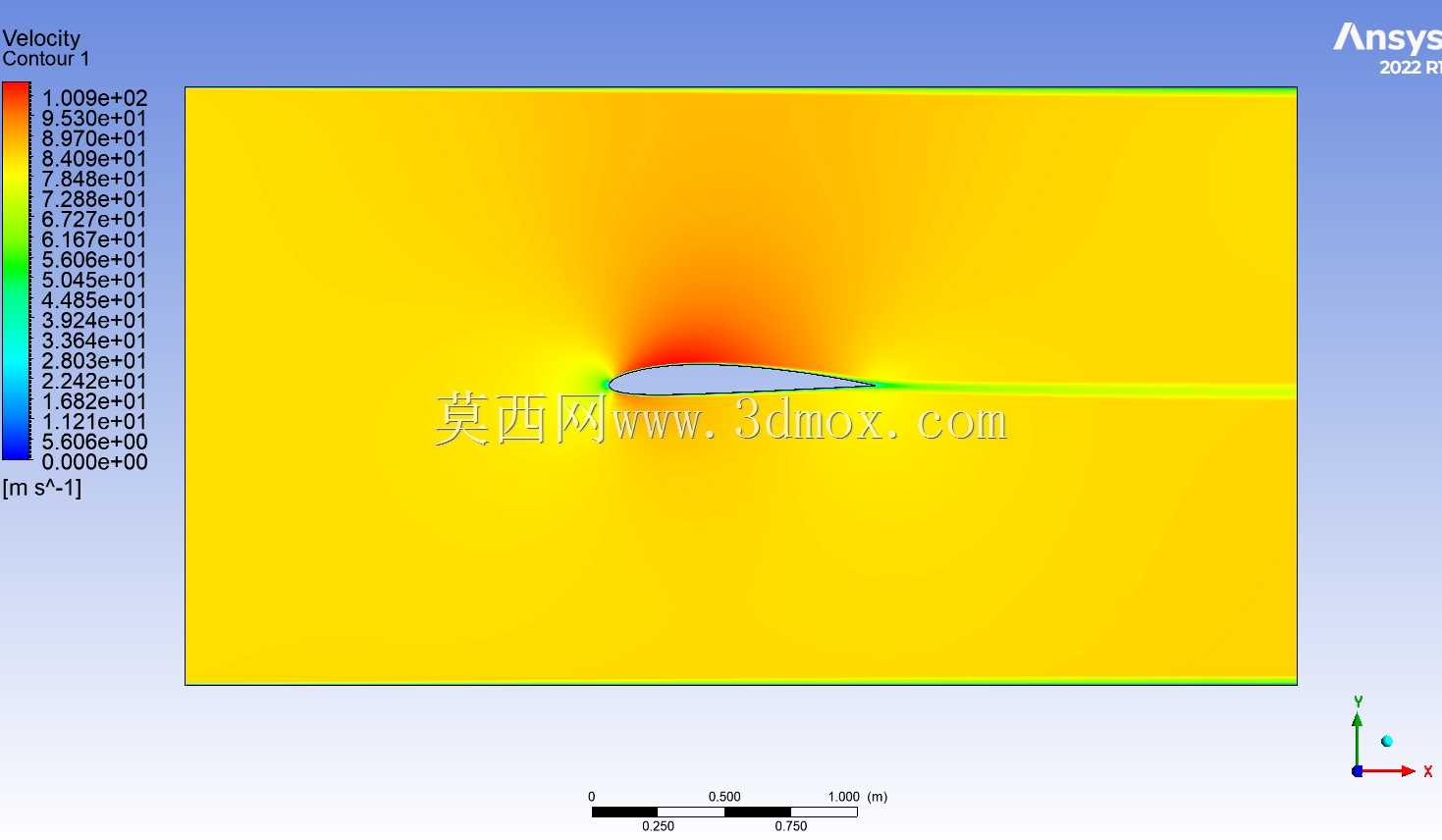

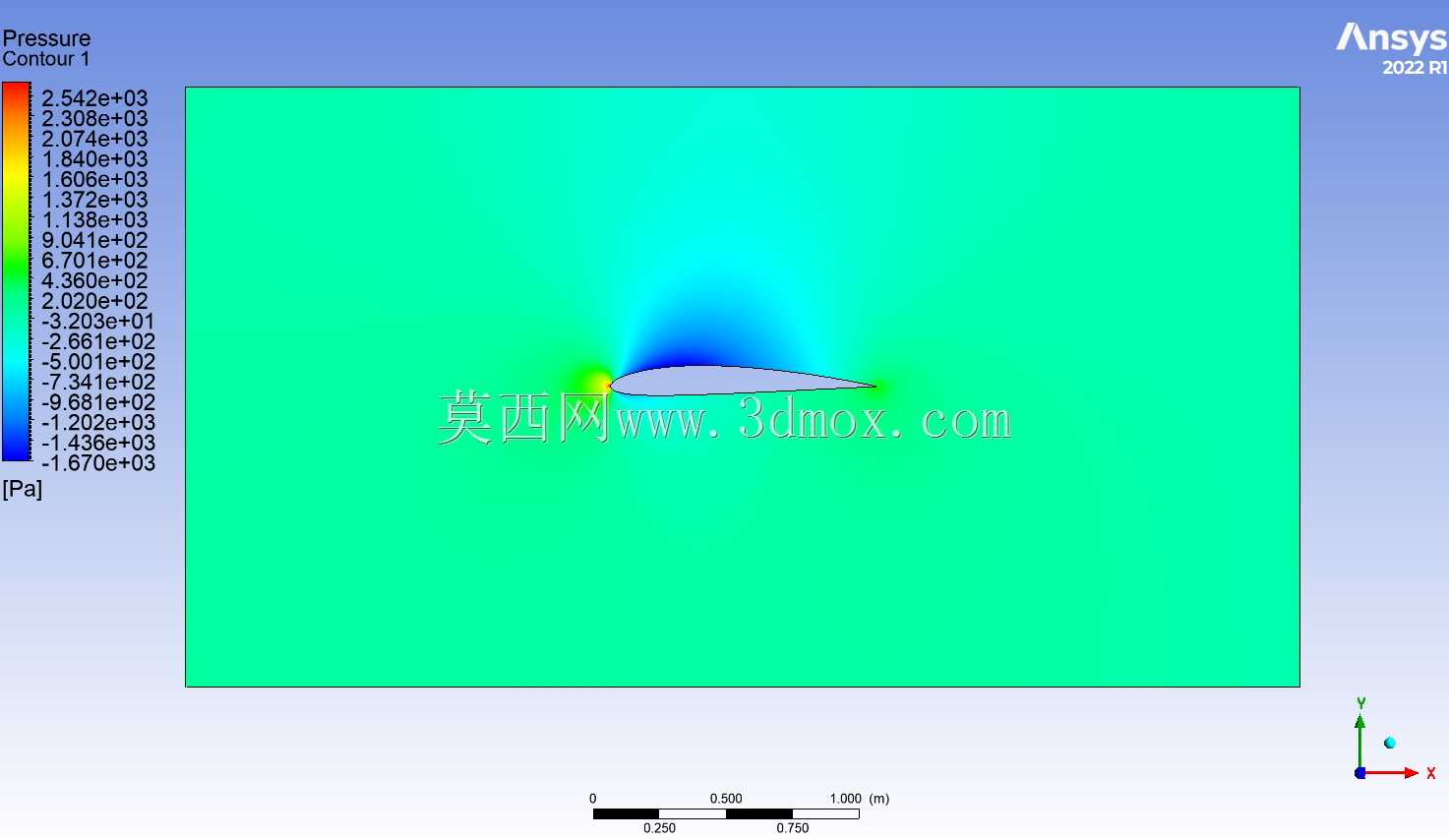

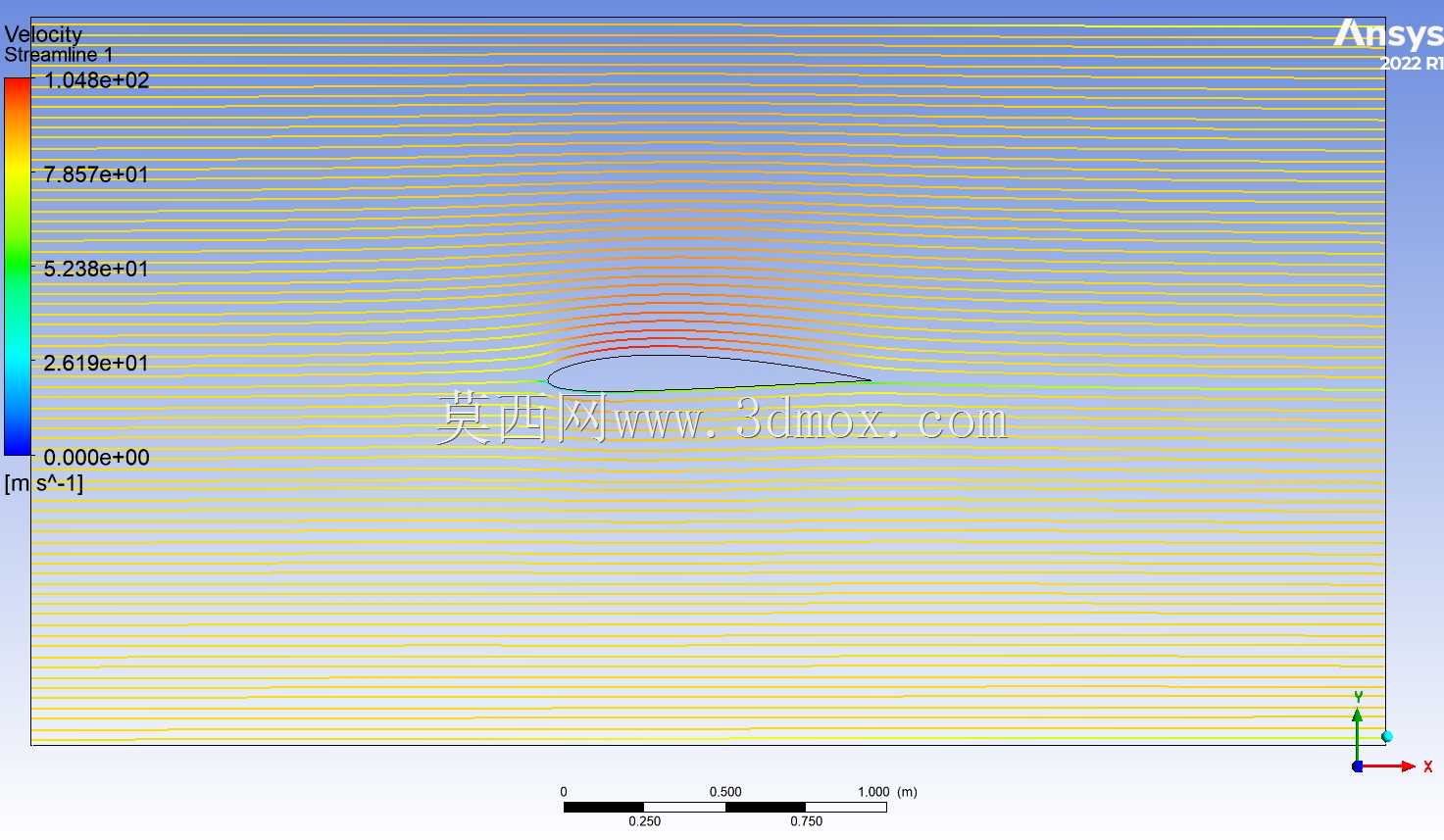

　　在实际工程应用中，该翼型的二维模型可直接导入流体仿真模块开展流场计算，计算域的设置通常取弦长的15倍作为远场边界，入口边界设置对应飞行高度的来流速度与湍流强度，出口采用压力出口边界条件，翼型表面设置无滑移壁面，通过压力云图可直观观察到翼型上下表面的压力差分布，前缘驻点区域的压力峰值、上表面最低压力点的位置以及后缘的压力恢复梯度，都是判断翼型气动特性是否符合设计要求的核心指标。针对该翼型开展的CFD升力计算，可通过对比不同迎角下的升力系数曲线，确定翼型的线性升力段范围、失速迎角以及最大升力系数，这些参数是后续机翼三维扭转设计、舵面偏转角度范围设定以及整机操稳特性匹配的核心输入参数。

　　从安装边界的适配性来看，二维翼型的端面可根据机翼的实际结构形式设置连接接口，若采用泡沫芯加蒙皮的复合材料机翼结构，翼型端面可直接作为翼肋的切割轮廓，翼肋的安装间距通常取弦长的1/4至1/3，保证机翼在气动载荷作用下的翼型轮廓变形量控制在弦长的0.5%以内，避免因结构变形导致实际气动特性与仿真计算结果出现过大偏差。若采用全金属铆接机翼结构，翼型的上下蒙皮轮廓可直接从该二维模型中提取曲面，配合长桁、翼梁的位置进行开孔与让位设计，保证翼梁的安装位置与翼型的承力路径重合，将气动载荷直接传递到机身承力框结构上。

　　在风洞试验场景中，该二维翼型模型可直接加工为金属测压模型，在翼型表面沿弦向布置多排测压孔，测压孔的位置通常与仿真计算中的压力监测点一一对应，通过风洞试验采集的表面压力分布数据，可与CFD计算结果进行对标，修正仿真计算中的湍流模型参数，提升后续同类型翼型仿真计算的精度。需要注意的是，二维翼型的仿真与试验结果是三维机翼设计的基础，实际三维机翼由于存在翼尖涡诱导的下洗效应，其升力线斜率会低于二维翼型的计算值，在设计过程中需要根据机翼的展弦比进行相应的修正，保证整机的气动性能达到设计指标。
