卡丁车转向节接头结构设计方案

　　在小型非道路休闲车辆的行走转向系统中，转向节是承担载荷传递、转向动作执行的核心连接件，这类零件的设计合理性直接决定整车转向手感、行驶稳定性与结构耐久度，本次呈现的转向节结构针对小型卡丁车类轻量化休闲车辆开发，适配小轴距、低载荷、高转向响应速度的使用场景。从实际装车场景来看，该零件安装于前轮轮组与悬架摆臂、转向横拉杆的交汇位置，一方面要承担车辆行驶过程中来自路面的垂直冲击、转向时的横向载荷，以及加减速过程中的纵向力矩，另一方面要保证前轮绕主销转动的动作顺畅无卡滞，避免转向过程中出现旷量、回正力矩异常的问题。

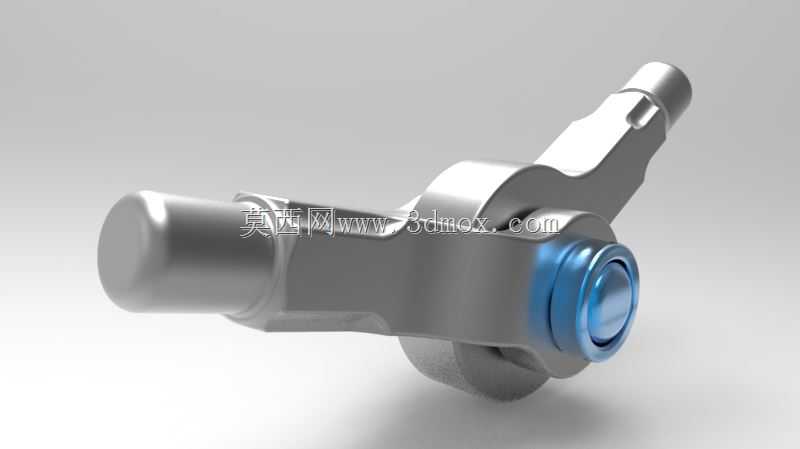

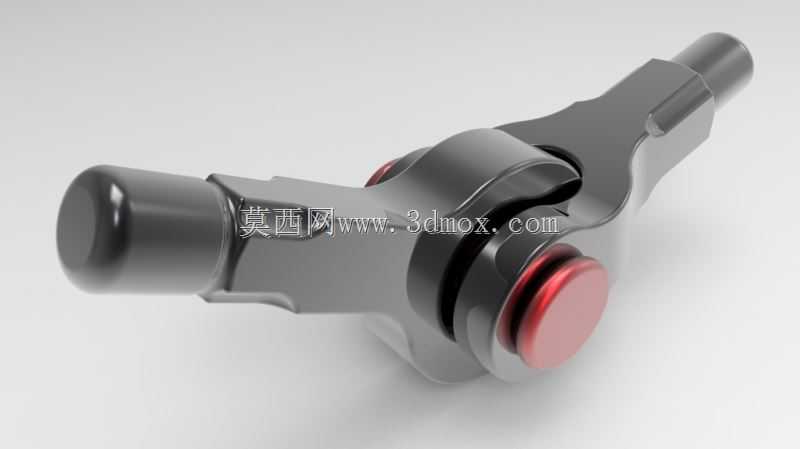

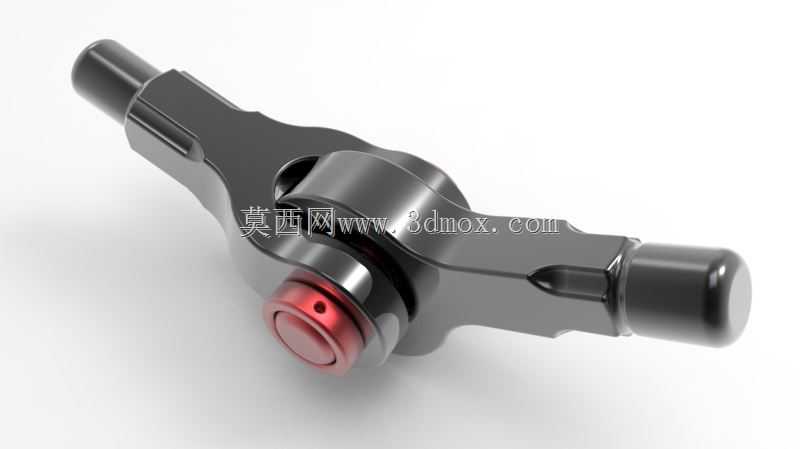

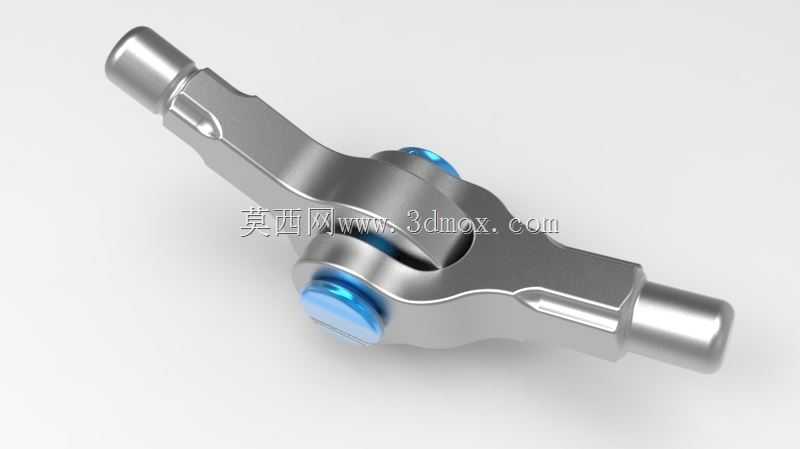

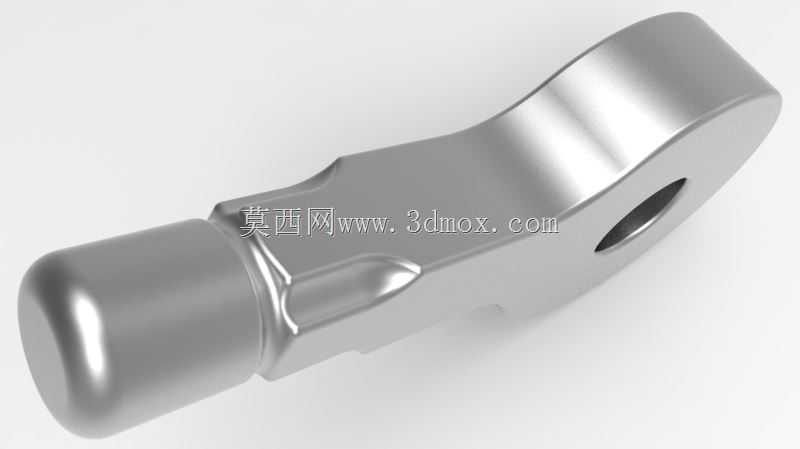

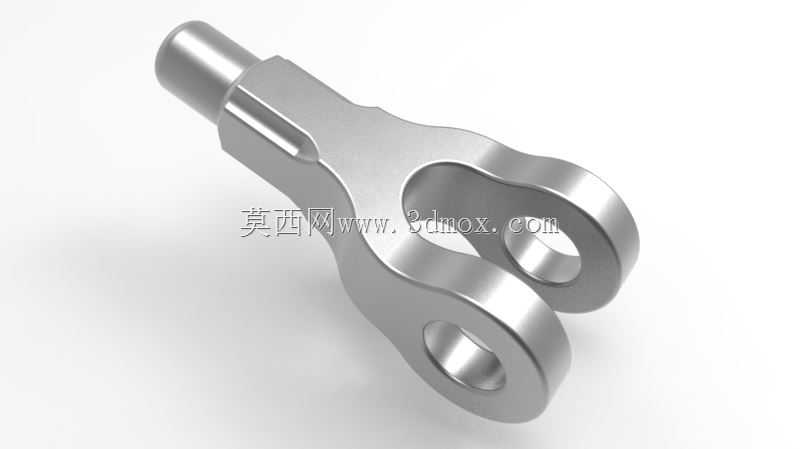

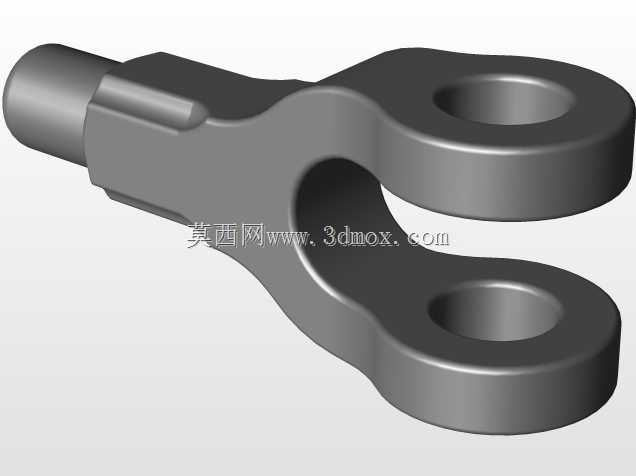

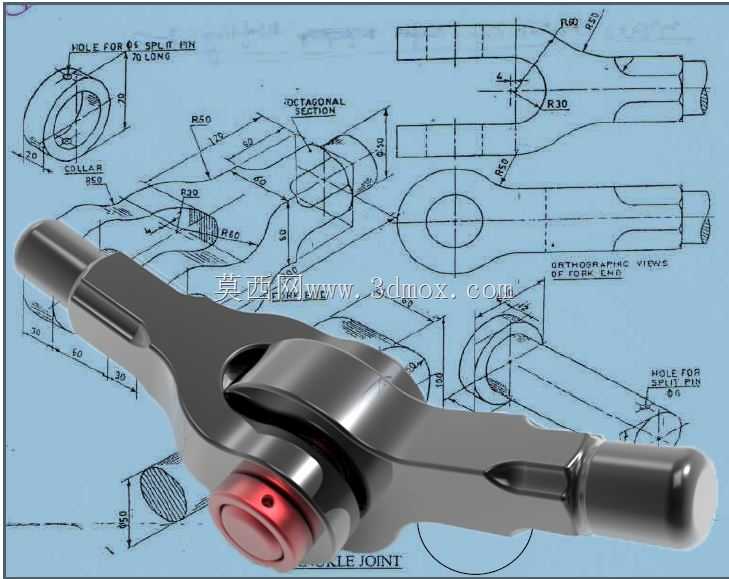

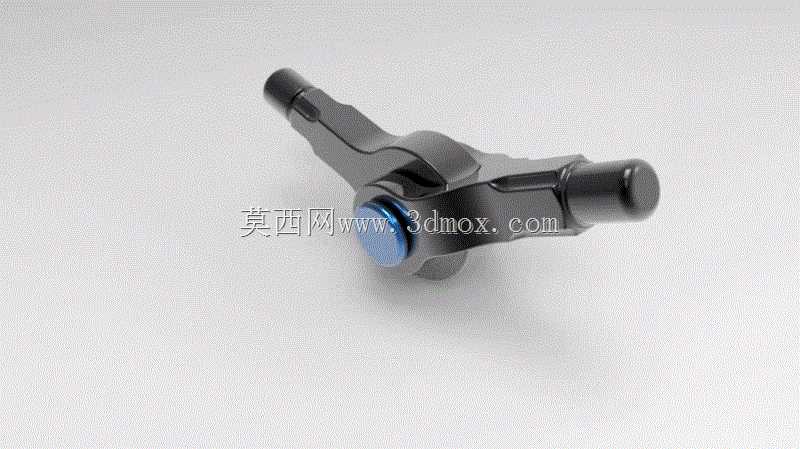

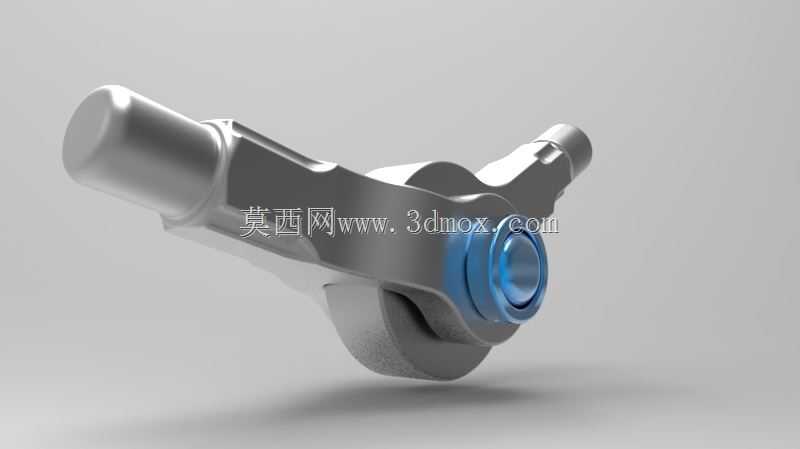

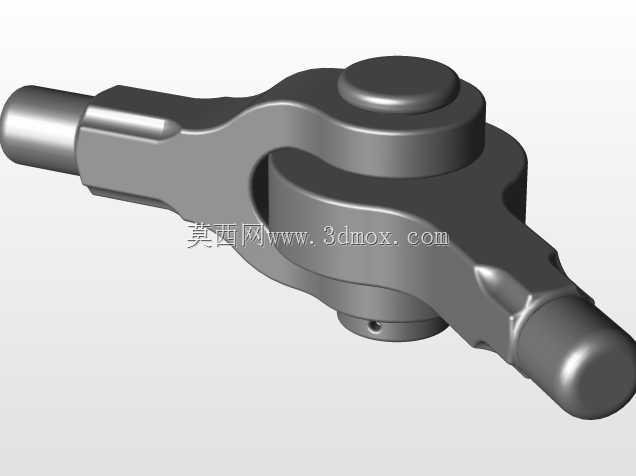

　　设计阶段首先明确了安装边界的约束条件，整体结构采用对称式叉形布局，两端的圆柱轴段分别对应轮组轴承安装位与摆臂连接位，轴段的直径、伸出长度均匹配常规小型卡丁车的轮辋轴承内径、摆臂衬套尺寸，无需额外加工转接套即可完成装配，中部的凸台结构预留了转向横拉杆的球头安装孔位，孔位的轴线角度经过运动学校核，保证转向过程中左右轮的转角差符合阿克曼几何特性，减少轮胎异常磨损。零件主体采用等强度变截面设计，在载荷集中的轴根位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，非承载区域做了适量的减材处理，在保证结构刚度满足1.5倍额定冲击载荷要求的前提下，尽可能降低零件自身重量，减少簧下质量，提升车轮的贴地性能。

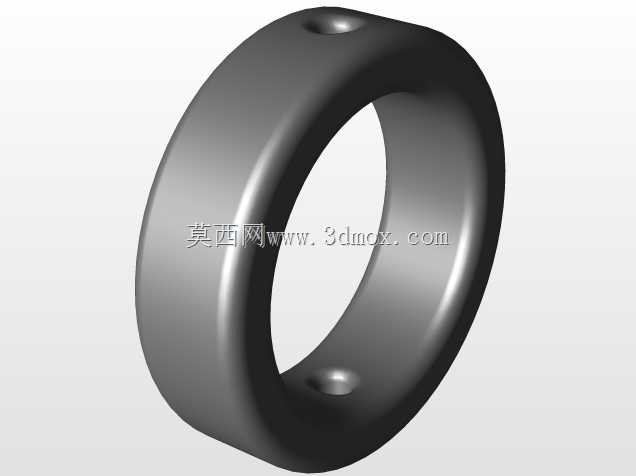

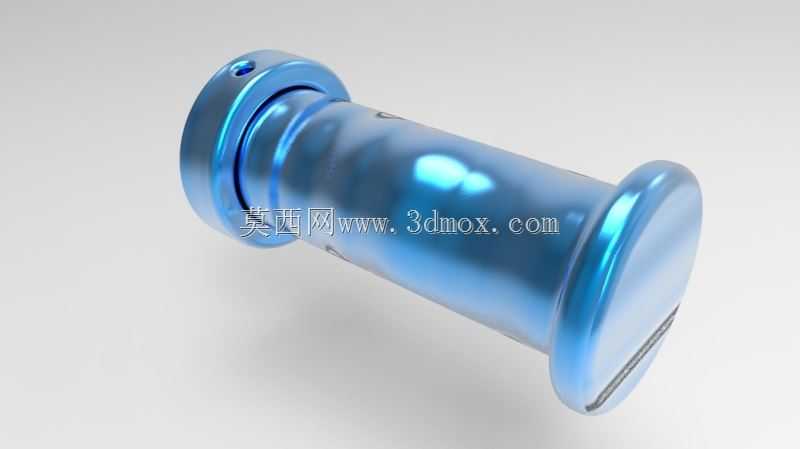

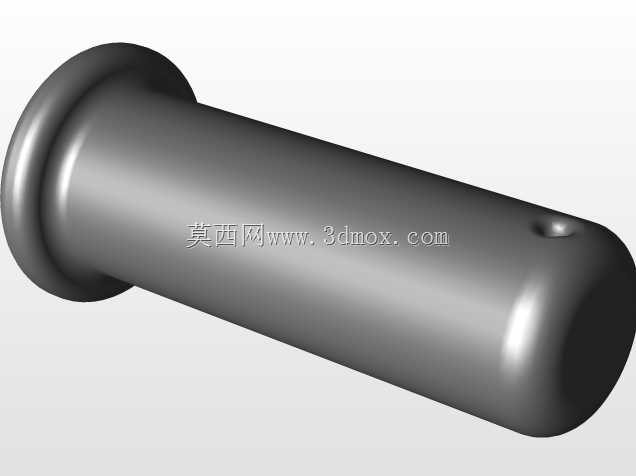

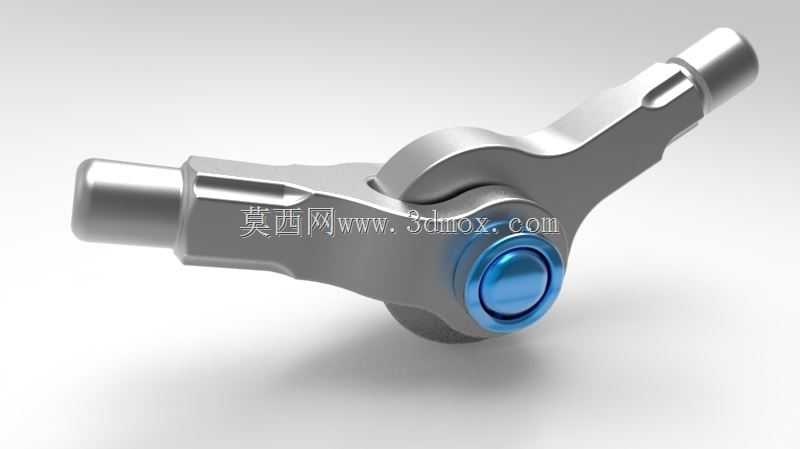

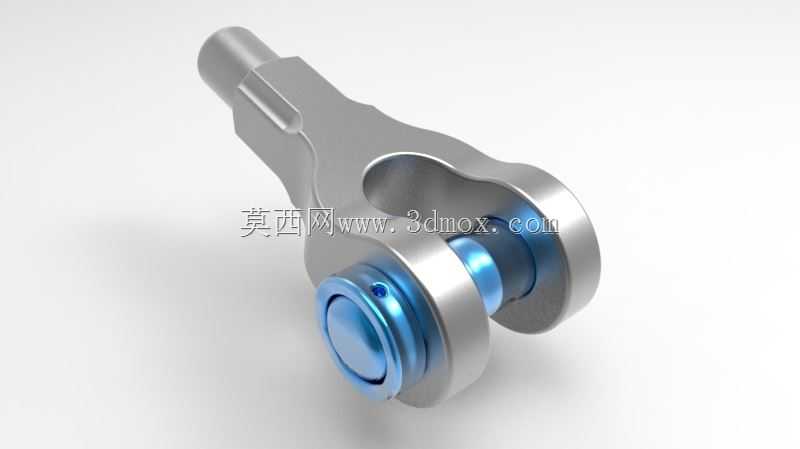

　　从功能特性来看，该转向节的转动副配合面预留了标准的密封件安装槽，可适配常规的橡胶防尘套，阻挡户外行驶过程中的泥沙、灰尘进入铰接位置，延长衬套与销轴的使用寿命；所有安装孔位的位置度公差控制在0.1mm以内，保证装车后四轮定位参数处于设计区间，不会出现跑偏、转向沉重的问题。零件的外形轮廓经过圆角优化，没有尖锐的凸起结构，避免装配与维护过程中划伤操作人员，同时适配3D打印快速打样与金属铸造批量生产两种工艺，无论是样机试制阶段的小批量验证，还是量产阶段的规模化加工，都能保证尺寸一致性，不需要针对不同工艺做大幅的结构修改。

　　在实际选型匹配过程中，该结构可直接适配轮径10-12英寸的小型休闲卡丁车、场地娱乐车的前轮转向系统，也可通过调整轴段长度、安装孔位尺寸，拓展应用到小型电动代步车、场地作业巡检车的转向系统中。设计过程中所有尺寸均以毫米为单位进行标注，配合面的粗糙度、形位公差都按照通用机械零件的加工要求做了明确设定，不需要二次转化即可直接用于生产加工，铰接位置的润滑通道预留了标准黄油嘴安装位，可在日常维护时直接加注润滑脂，降低铰接副的磨损速度，延长零件的整体使用寿命。
