混合卡丁车配套1000W直流驱动电机

　　这款1000W直流电机主要面向小型休闲卡丁车的动力配套场景，尤其适配油电混合架构的娱乐类卡丁车使用，这类设备常见于户外游乐场地、商用卡丁车场馆以及个人DIY改装的小型休闲载具，核心作用是为车辆提供低速大扭矩的电力驱动输出，配合燃油动力单元实现混合驱动模式，兼顾起步扭矩响应与续航表现。从实际使用场景来看，这类小功率直流驱动电机不需要复杂的高压供电架构，常规车载低压电瓶组即可完成供电，适配场地类游乐设备的安全供电要求，避免高压动力单元带来的运维风险，同时直流电机的扭矩输出特性更贴合卡丁车起步急加速的使用需求，在车辆起步、低速爬坡阶段可以直接输出峰值扭矩，弥补小排量燃油单元低转扭矩不足的问题。

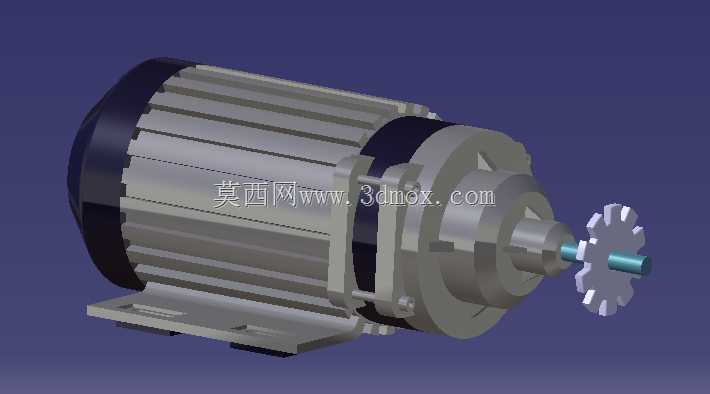

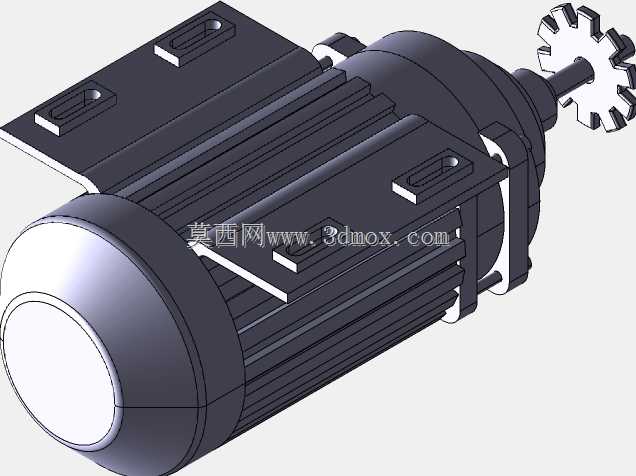

　　从结构设计层面来看，这款电机采用了卧式安装的机座结构，机壳表面设计有轴向排布的散热筋，在车辆行进过程中可以借助迎面气流完成自然风冷散热，不需要额外加装独立散热风扇，简化了配套安装的管路与线路布局，降低整车装配的复杂度。电机输出端采用了台阶式轴伸结构，轴端预留了传动齿轮的安装定位面，配套的输出齿轮直接与轴伸过盈配合，通过轴肩完成轴向定位，不需要额外设计复杂的联轴器结构，适配卡丁车链传动的动力传递路径，动力可以直接通过链轮传递到后轮驱动桥，减少传动环节的功率损耗。机座底部设计有一体式的安装支脚，支脚上开有两个长圆形的安装孔，安装时可以根据车架的固定点位小幅调整电机的前后位置，方便调整传动链条的张紧度，不需要额外设计张紧轮结构，适配多数小型卡丁车的车架安装空间。

　　建模过程中首先确定了电机的核心安装边界：安装支脚的孔距、轴伸的中心高度、机壳的最大外径是三个核心约束尺寸，这三个尺寸直接决定了电机能不能顺利装到现有卡丁车车架上，建模时优先锁定这三个参数，再围绕核心参数展开其余结构的细化。机壳部分的散热筋采用等距阵列的方式生成，筋条高度控制在合理范围，既保证足够的散热面积，又不会因为筋条过高导致机壳整体尺寸过大，和车架周边的结构产生干涉。端盖部分的固定螺栓孔采用圆周阵列排布，保证端盖和机壳的连接受力均匀，输出端的端盖额外做了轴承位的凸台结构，强化输出轴的支撑刚度，避免车辆急加速时轴端出现过大的挠度，影响传动齿轮的啮合精度。输出轴上的齿轮建模时还原了齿形的基本参数，齿顶圆、齿根圆的尺寸按照配套链条的链轮参数做了匹配，保证装配时链条和链轮可以正常啮合，不会出现卡滞、跳齿的问题。

　　从安装适配的角度来说，这款电机的整体轴向长度控制在紧凑范围内，不会占用过多的车架侧面空间，接线盒位置设置在机壳的侧上方，走线时可以顺着车架的主梁布置供电线路，避免线路靠近传动部件或者运动部件造成磨损。电机的后端盖采用封闭结构，可以阻挡场地内的灰尘、泥水进入电机内部，适配户外场地的复杂使用环境，减少日常运维的清理频次。实际选型配套时，只需要确认安装支脚的孔位和车架预留孔位匹配，轴伸的链轮参数和后桥链轮参数匹配，就可以完成装配，不需要对车架做大规模的切割改装，降低改装和生产的加工成本。对于三维建模从业者来说，这类动力部件的建模核心是优先锁定安装接口的尺寸参数，再细化外观细节，保证模型导入整车装配体时可以直接完成配合约束，不需要反复调整尺寸，提升整车设计的效率。
